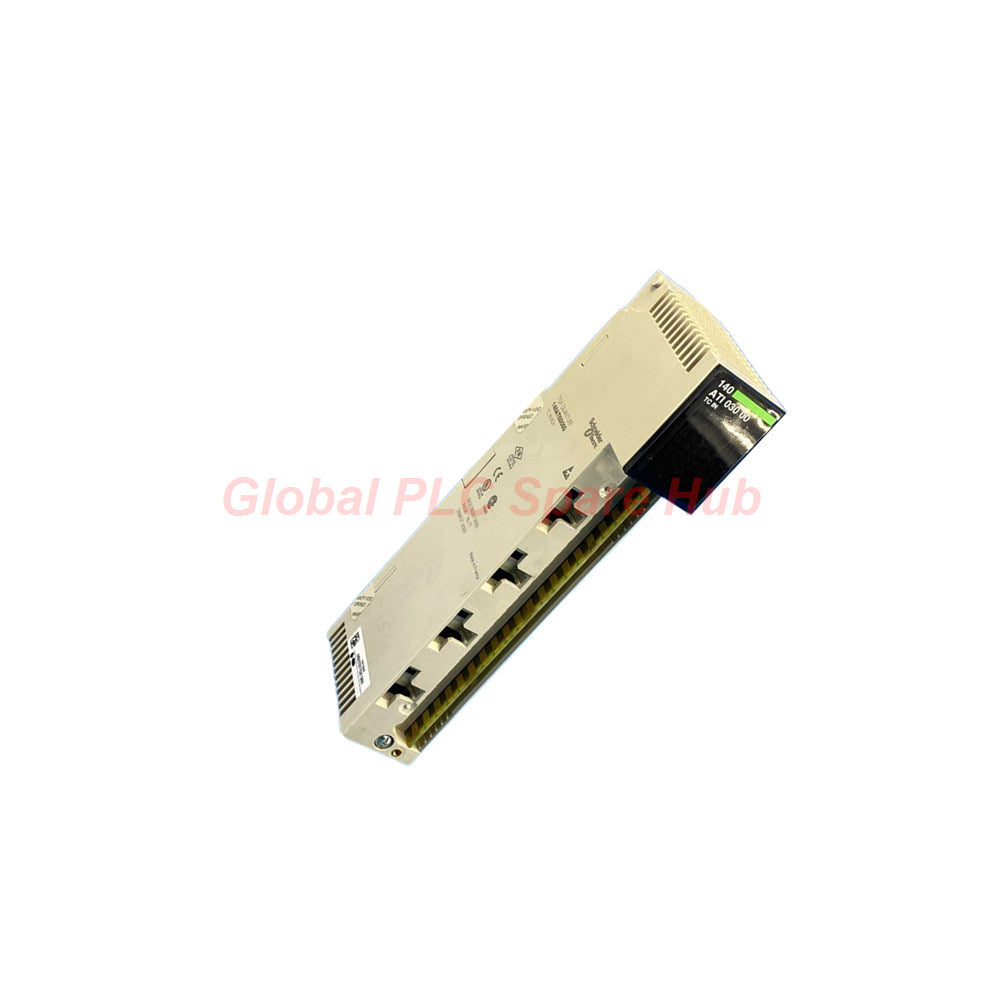

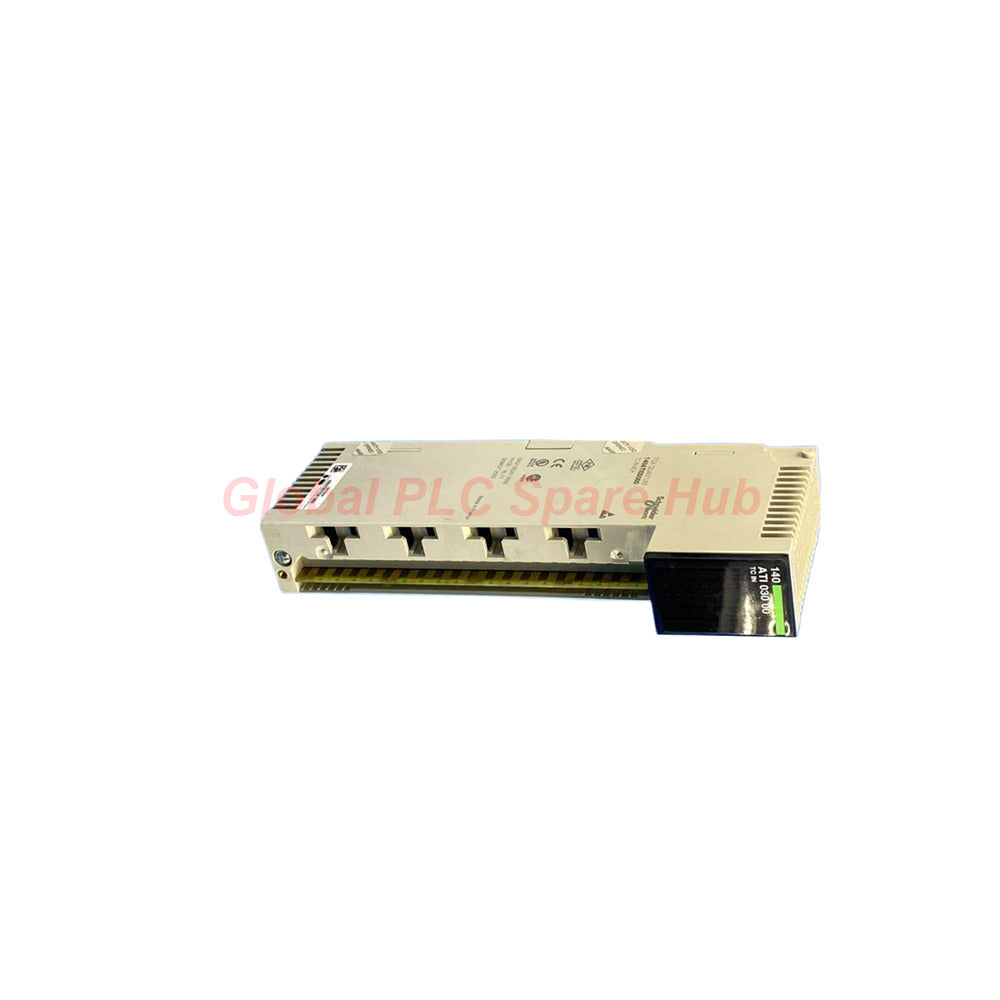

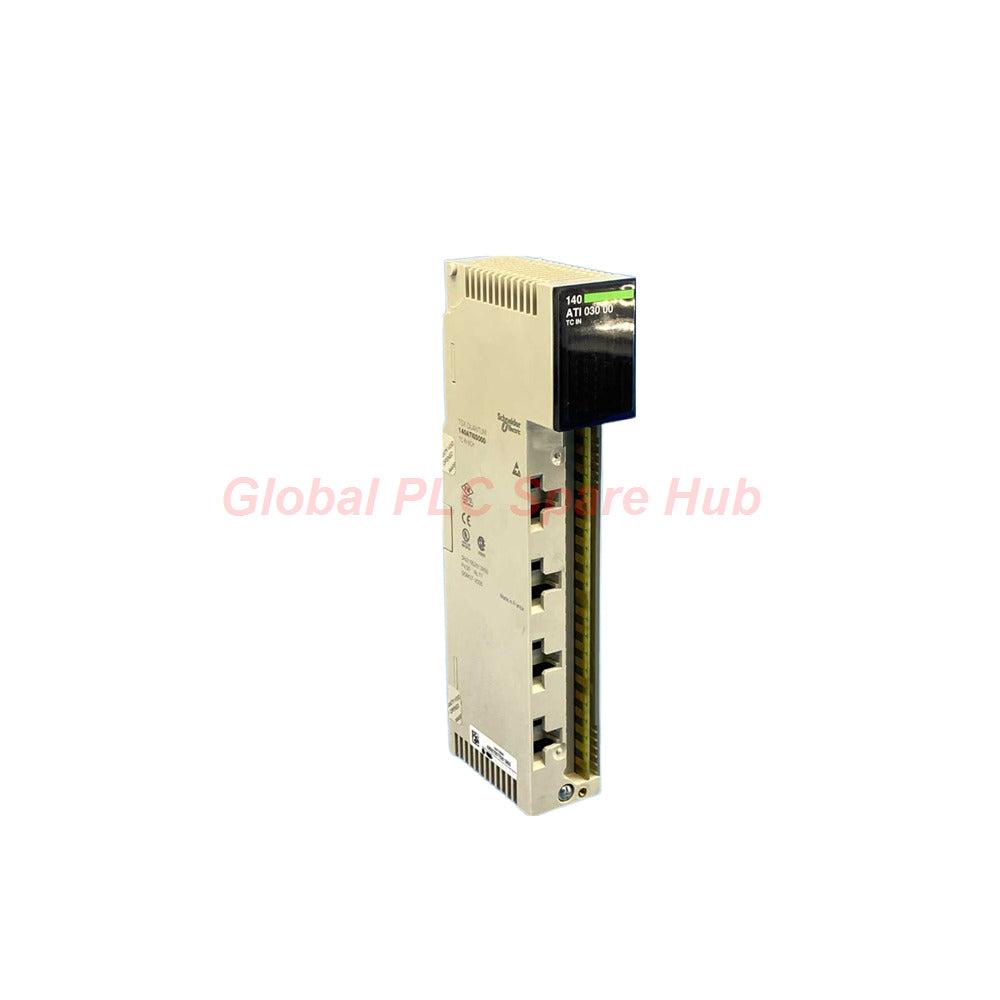

وحدة إدخال تناظري للزوج الحراري Modicon Quantum 140ATI03000

نظرة عامة معمارية على 140ATI03000

يعد 140ATI03000 وحدة إدخال تناظري عالية الدقة بثماني قنوات، مصممة خصيصًا لمنصة الأتمتة القديمة Modicon Quantum. توفر بطاقة الأجهزة عالية الكثافة هذه واجهة مباشرة للمزدوجات الحرارية الصناعية المتنوعة دون الحاجة إلى أجهزة إرسال خارجية لتكييف الإشارة. تتميز الأجهزة بفلترة إشارة متقدمة مدمجة. وتستخدم مزيجًا من مرشح تمرير منخفض أحادي القطب عند 20 هرتز ومرشح عميق لاستهداف ترددات 50/60 هرتز. تضمن هذه البنية رفضًا عاليًا للضوضاء في المنشآت الكهربائية المتقلبة. وتوفر متغيرات عملية حرارية موثوقة مباشرة إلى وحدة المعالجة المركزية.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• رقم الموديل: 140ATI03000
• سلسلة المنتج: منصة Modicon Quantum
• نوع الوحدة: وحدة إدخال مزدوج حراري تناظري
• إجمالي المدخلات التناظرية: 8 قنوات
• متطلبات العنونة: 10 سجلات / كلمات إدخال
• دقة التحويل التناظري إلى الرقمي: 16 بت عالية الدقة
• أنواع المزدوجات الحرارية المدعومة وملفات النطاق:
  • النوع J: -210 إلى 760 درجة مئوية
  • النوع E: -270 إلى 1000 درجة مئوية
  • النوع K: -270 إلى 1370 درجة مئوية
  • النوع T: -270 إلى 400 درجة مئوية
  • النوع R: 50 إلى 1665 درجة مئوية
  • النوع S: 50 إلى 1665 درجة مئوية
• تقييمات الخطأ المطلقة في الدقة:
  • الأنواع E، J، K، T: +/- 2 درجة مئوية بالإضافة إلى 0.1% من القراءة الفعلية
  • الأنواع R، S: +/- 4 درجة مئوية بالإضافة إلى 0.1% من القراءة الفعلية
• خطأ انحراف الخطية: خيارات قياس معايرة بالكامل ضمن معلمات 1 درجة مئوية، 0.1 درجة مئوية، 1 فهرنهايت، أو 0.1 فهرنهايت
• انجراف الدقة الحرارية: 0.15 ميكروفولت/درجة مئوية بالإضافة إلى 0.0015% من القراءة لكل درجة مئوية أقصى تحول
• نسبة رفض الوضع المشترك (CMRR): أكبر من -120 ديسيبل عند فترات ضوضاء 50/60 هرتز
• عزل القناة عن الناقل: 1780 فولت تيار متردد لمدة 60 ثانية / 2500 فولت تيار مستمر لمدة 60 ثانية
• العزل التشغيلي بين القنوات: 300 فولت تيار مستمر / 220 فولت تيار متردد تقييم مستمر
• وقت تحديث قناة تحويل البيانات: 1000 مللي ثانية لجميع القنوات النشطة
• تعويض الوصلة الباردة (CJC): تتبع تلقائي داخلي من 0 إلى 60 درجة مئوية
• الحد الأقصى لتيار استهلاك ناقل الطاقة الخلفي: 280 مللي أمبير كحد أقصى
• إجمالي تبديد الطاقة على اللوحة: 1.5 واط صافي الإخراج الحراري
• تنسيق الوحدة المادية: ملف تعريف فتحة كوانتوم القياسية
• الوزن الصافي: 0.3 كجم (0.7 رطل)

البيئة التشغيلية والمرونة الهيكلية

• درجة الحرارة المحيطة التشغيلية: 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
• درجة الحرارة المحيطة للتخزين: -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
• الارتفاع الأقصى للتشغيل: أقل من أو يساوي 5000 متر (16,404 قدم)
• حدود الرطوبة النسبية: 95% جو مستمر غير مكثف
• مرونة التفريغ الكهروستاتيكي (ESD): 4 كيلو فولت تفريغ تلامسي / 8 كيلو فولت تفريغ هوائي (IEC 801-2)
• قابلية التأثر بالمجال الكهرومغناطيسي: مناعة مجال 10 فولت/متر من 80 إلى 1000 ميجاهرتز (IEC 801-3)

تكامل النظام وملاءمة المعدات

• عائلات معالجات الأتمتة: وحدات التحكم المركزية Modicon Quantum (140CPU43412A، 140CPU65150، 140CPU67160)
• عقد البنية الموزعة: نقاط Modicon Quantum RIO (140CRA93100) والمحطات الفرعية لشبكة DIO
• العناصر الميدانية المتوافقة: مجسات مزدوج حراري صناعية غير مؤرضة أو معزولة
• تكامل برامج البرمجة: يتم التكوين من خلال Concept، ProWORX، Unity Pro، أو EcoStruxure Control Expert

سيناريوهات التطبيق

• إدارة ملف تعريف درجة الحرارة للأفران الصناعية متعددة المناطق وأفران التجفيف وأفران التلدين.
• مراقبة درجة حرارة غاز العادم على كتل مولدات الديزل الكبيرة لتوليد الطاقة.
• أوعية المفاعلات الكيميائية عالية الحرارة ومراقبة مداخن التكسير الحراري.
• حلقات تغذية راجعة لمنطقة تسخين برميل ماكينات حقن البلاستيك.
• تتبع حرارة خزان الغلاية وحماية سلامة أنابيب البخار المحموم.

قدرات التشخيص

• مصفوفة الكشف عن الأخطاء في الأجهزة: منطق داخلي يعزل أحداث انقطاع سلك المستشعر وتشبع نطاق التجاوز.
• مؤشر LED نشط (أخضر): يشير الضوء الثابت إلى اتصال ناقل خلفي سليم وطاقة منطقية نشطة.
• مؤشر LED للخطأ الخارجي (أحمر): يضيء للإشارة إلى وجود حالة خارجية تتطلب صيانة فورية.
• مؤشرات حالة القناة (8x أخضر): يشير إضاءة كل قناة على حدة إلى تمكين دائرة الإدخال.
• مؤشرات أعطال القناة (8x أحمر): إشارة ضوئية وامضة أو ثابتة تشير إلى خطأ في مجس قناة معزولة.

الامتثال والشهادات

• مطابقة علامة CE
• سلامة التحكم الصناعي لمختبرات Underwriters Laboratories UL 508
• سلامة مكونات جمعية المعايير الكندية CSA C22.2 رقم 142
• شهادات تصنيف المناطق الخطرة: معتمد من cUL، FM الفئة 1 القسم 2

التعبئة والتغليف والوحدات اللوجستية

• تخطيط العبوة: صندوق PCE فردي
• أبعاد الطرد للتنفيذ: 5.000 سم (الارتفاع) × 16.500 سم (العرض) × 31.500 سم (الطول)
• إجمالي وزن الشحن الإجمالي: 425.0 جرام
• محتويات العبوة: وحدة مختومة من المصنع، نشرة تكوين الأجهزة
• مدة ضمان الأصول: ضمان شامل للعيوب لمدة 12 شهرًا

لوجستيات الشحن

• شركاء الخدمات اللوجستية العالمية: توزيع أولوية سريع عبر FedEx، UPS، وDHL.
• نافذة التنفيذ: يتم إرسال الشحنات الدولية القياسية من المستودع في غضون 24 إلى 48 ساعة.

رؤية Global PLC Spare HUB

يعد 140ATI03000 بطاقة تناظرية تحظى بتقدير كبير للمراقبة الحرارية في المجمعات الصناعية الثقيلة الضخمة. ما يميز هذه الوحدة هو عزل القناة إلى القناة القوي بقوة 300 فولت تيار مستمر. يمنع هامش السلامة الكهربائي هذا حلقات الأرض من إفساد بيانات المزدوج الحراري الخاص بك. حلقات الأرض شائعة عندما تلامس مجسات متعددة جدران المفاعلات المعدنية. بينما يكون وقت التحديث البالغ 1000 مللي ثانية بطيئًا جدًا لمسارات الحركة السريعة، إلا أنه مضبوط تمامًا للعمليات الحرارية البطيئة. تتيح نافذة التحديث الأطول هذه فلترة عميقة منخفضة التمرير تمنع الضوضاء الكهرومغناطيسية الشديدة من محركات الجهد العالي المحيطة.

مصفوفة اختيار الشراء

• اختر هذه الوحدة عندما يتطلب تصميمك اتصالًا مباشرًا وبعيد المدى بالمستشعرات دون أجهزة إرسال إضافية.
• تأكد من أن خريطة تخصيص ذاكرة برنامجك تحتوي على 10 كلمات إدخال غير مخصصة متاحة في موقع الإسقاط المستهدف.
• تأكد من أن أسلاك المزدوج الحراري الميدانية الخاصة بك تستخدم الكابلات التمديدية المتخصصة المناسبة لمنع أخطاء القراءة عند كتلة الأطراف.
• اختر مدخلات RTD بدلاً من ذلك إذا كانت عمليتك تتطلب دقة قصوى على نطاق درجة حرارة أضيق أقل من 400 درجة مئوية.

الأسئلة المتداولة

ما الذي يتسبب في إضاءة مؤشر LED الأحمر لخطأ القناة في هذه البطاقة عندما يكون مجس المزدوج الحراري سليمًا؟

تشير هذه الحالة عادةً إلى انتهاك جهد الوضع المشترك أو اتصال سلك غير محكم عند شريط الأطراف. تحقق من جهد المرجع الأرضي بين جسم المجس ورف PLC للتأكد من بقائه ضمن حدود عزل 300 فولت.

هل يمكن لهذه الوحدة دعم مزيج من مستشعرات المزدوج الحراري من النوع K والنوع T في وقت واحد؟

نعم. تسمح لك أدوات تكوين البطاقة بتحديد نوع المستشعر بشكل مستقل لكل قناة. تأكد من تحديد ملف تعريف مقياس درجة الحرارة الصحيح لكل حلقة محددة في تخطيط مشروعك.

كيف يؤثر معدل التحديث البالغ 1000 مللي ثانية على حلقات إيقاف التشغيل الآمن في درجات الحرارة العالية؟

يعني معدل التحديث البالغ 1000 مللي ثانية أن المعالج يتلقى قيمة درجة حرارة محدثة مرة واحدة في الثانية. بالنسبة للتفاعلات الكيميائية الهاربة أو حدود السلامة الحرجة، قد يكون هذا التأخير طويلاً جدًا. يجب عليك دعم هذه البطاقة بمشغلات تناظرية سريعة المفعول وذات أسلاك صلبة للدوائر الحساسة للسلامة.

لماذا يُفضل استخدام المزدوج الحراري غير المؤرض عند التوصيل مباشرة بهذه الوحدة؟

تفصل الوصلات غير المؤرضة أسلاك المستشعر عن الغلاف المعدني الخارجي. يحافظ هذا التصميم على عدم دخول تيارات ضوضاء أرضية عالية إلى محول التناظري إلى الرقمي ذي 16 بت، مما يساعد الوحدة على الحفاظ على تقييمات دقتها المطلقة العالية.

هل تتضمن هذه البطاقة ملحق كتلة أطراف قابلة للإزالة داخل حاوية المصنع؟

لا. تُباع كتل أطراف حقل Modicon Quantum بشكل منفصل كمكونات مستقلة. يجب عليك شراء مجموعة الأطراف اللولبية المتطابقة أو نظام كابل تمديد لتوصيل إشارات الحقل.
