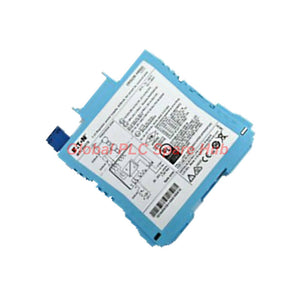

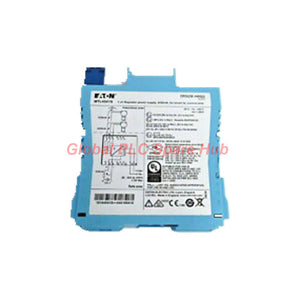

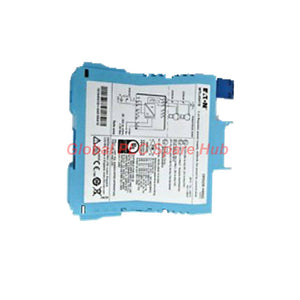

MTL4541S Fuente de alimentación repetidora MTL | Módulo de barrera aislada de 1 canal

Descripción general de la fuente de alimentación repetidora MTL4541S

El MTL4541S de MTL es un repetidor aislado de un solo canal de alto rendimiento diseñado para aplicaciones en áreas peligrosas. Diseñada para la serie MTL 4500, esta unidad funciona como un sumidero de corriente, lo que facilita una integración perfecta con los sistemas de área segura. Admite comunicación HART en terminales específicos, lo que garantiza la transparencia de los datos en bucles de proceso críticos. Los técnicos prefieren este módulo por su rápido tiempo de respuesta y su mínima deriva térmica en entornos industriales exigentes.

Métricas de rendimiento técnico

• Marca y modelo: MTL MTL4541S
• Configuración de canales: Barrera aislada de un solo canal
• Entrada de área peligrosa: Rango de 0–24 mA; fuente de alimentación del transmisor de 16,5 V a 20 mA
• Salida de área segura: Sumidero de corriente; carga de hasta 600 Ω; fuente de voltaje máxima de 24 V
• Precisión de transferencia: Mejor que 15 µA a 20 °C
• Estabilidad térmica: Deriva inferior a 0,8 µA/°C
• Respuesta dinámica: Se estabiliza en un 10 % en menos de 50 µs
• Cumplimiento de seguridad: Uo=28V, Io=93mA, Po=651mW; adecuado para entornos de Zona 0/Div 1

Inteligencia operativa y diagnóstico

El MTL4541S cuenta con un LED verde integrado para monitorear el estado de la alimentación de inmediato. Su sofisticado circuito interno permite un acondicionamiento de señal preciso con una supresión de ondulación inferior a 50 µA. Para fines de diagnóstico, la unidad mantiene una alta resistencia de salida (>1 MΩ), lo que evita problemas de carga de señal. Es la opción preferida para bucles de instrumentación que requieren un aislamiento robusto del ruido eléctrico.

Global PLC Spare HUB Insight

Nuestro equipo de ingeniería identifica el MTL4541S como un activo crítico para el control de procesos habilitado para HART. Es ideal para transmisores de presión, posicionadores de válvulas y convertidores de temperatura en los sectores petroquímico y de refinerías. A diferencia de las barreras genéricas, su arquitectura de sumidero de corriente proporciona una trayectoria de señal más limpia para las entradas de DCS que carecen de alimentación de bucle activa.

Excelencia en logística y garantía

• Garantía de calidad: Todas las unidades están respaldadas por una garantía integral de 12 meses.
• Logística: Envío seguro a través de FedEx, UPS o DHL.
• Tiempo de respuesta: Envío exprés dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Integridad: Entregado en embalaje industrial protector estándar de fábrica.

Preguntas frecuentes de expertos y guía de selección

P: ¿El MTL4541S permite que las señales HART pasen por todos los terminales?
R: No, la comunicación HART se admite exclusivamente a través de los terminales 1 y 2. Asegúrese de que su cableado cumpla con este diseño para una configuración exitosa del dispositivo.

P: ¿Puedo conectar un transmisor de 4 hilos a esta unidad?
R: Sí, puede conectar fuentes alimentadas por separado, pero tenga en cuenta que el MTL4541S actuará como sumidero y no admitirá la superposición digital HART en esta configuración específica.

P: ¿Qué debo verificar si la señal de salida parece inestable?
R: Verifique que su resistencia de carga no exceda los 600 Ω y busque posibles bucles de tierra. El MTL4541S requiere una entrada de CC estable para mantener su especificación de ondulación de < 50 µA.

P: ¿Es este módulo adecuado para bucles de seguridad con clasificación SIL?
R: El MTL4541S se utiliza ampliamente en aplicaciones de seguridad intrínseca; sin embargo, siempre compare su Especificación de requisitos de seguridad (SRS) específica con los datos de descripción de seguridad del módulo.

P: Guía de selección: ¿Cuándo debo elegir la versión con sufijo S?
R: Elija el MTL4541S cuando su sistema de automatización requiera una interfaz de sumidero de corriente para procesar señales de 4-20 mA sin proporcionar alimentación de bucle activa desde la propia barrera.
