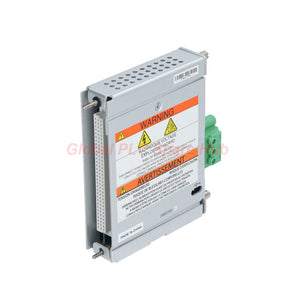

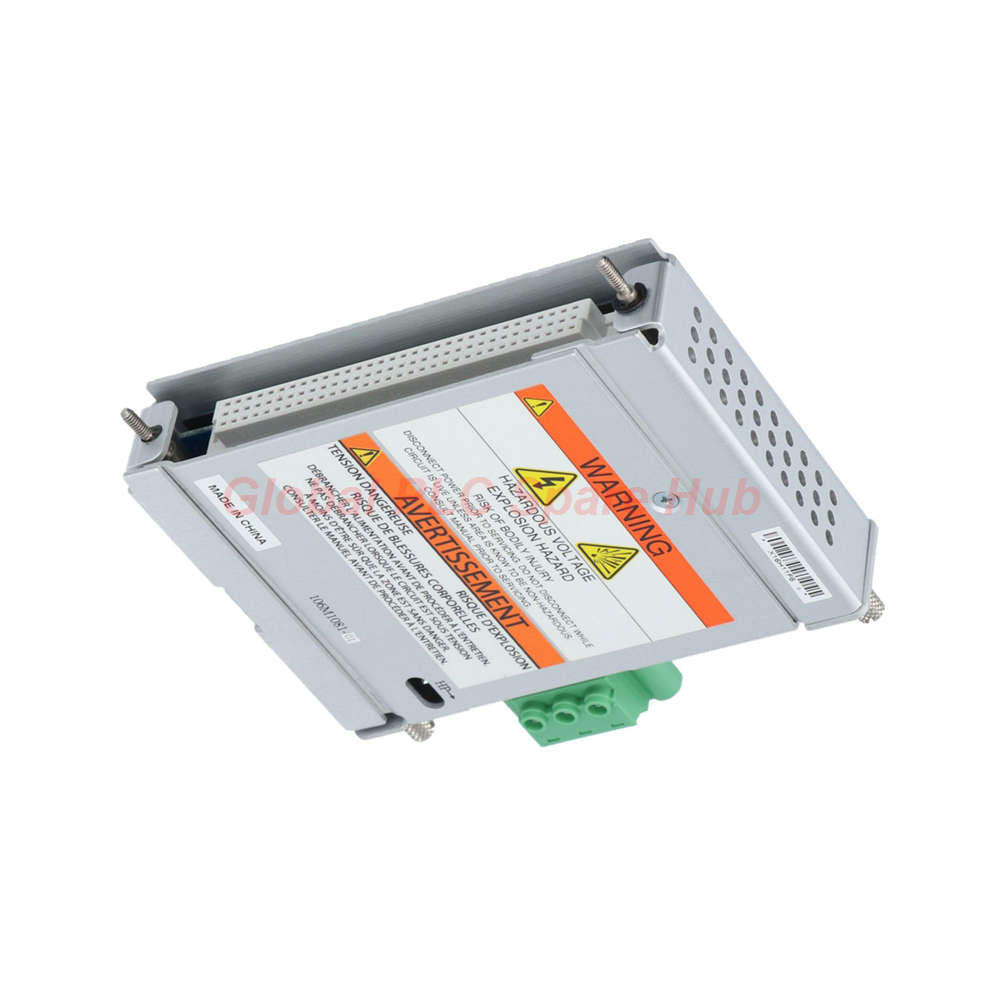

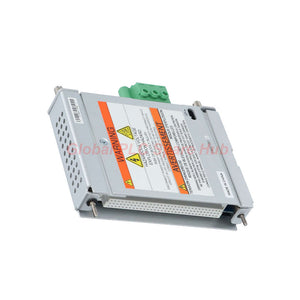

106M1081-01 Módulo de entrada de energía de rack Bently Nevada 3500/15

Perspectiva del HUB de repuesto de PLC global

El Bently Nevada 3500/15-05-05 (número de pieza interno 106M1081-01) es la interfaz esencial de alto nivel para el sistema de protección de maquinaria 3500. Este módulo de entrada de alimentación de CA universal (PIM) está diseñado para rectificar y filtrar el voltaje de línea entrante antes de que llegue al módulo de fuente de alimentación interno. A diferencia de las unidades de voltaje fijo heredadas, el 3500/15-05-05 utiliza una parte frontal de rango automático que acepta un amplio espectro de 85 a 264 Vac, lo que lo convierte en un repuesto "global". Los equipos de ingeniería deben tener en cuenta que esta arquitectura universal es física y eléctricamente incompatible con los suministros de CA de bajo/alto voltaje heredados. Cuando se emparejan en las ranuras traseras de media altura designadas, estos módulos facilitan una verdadera redundancia de hardware, lo que garantiza que una falla de energía de una sola fuente no comprometa los datos críticos de monitoreo de vibraciones en turbinas o compresores.

Desglose de la configuración

3500/15 — [Serie del sistema] Estructura de la fuente de alimentación

        └── -05 — [Tipo de suministro] CA universal (85 a 264 Vca rms)

                └── -05 — [Aprobación de la agencia] Certificación de seguridad multirregional

                        └── 106M1081-01 — [Placa PIM] Conjunto de filtro de CA de alta densidad

Matriz de especificaciones técnicas

• Marca: Bently Nevada (Baker Hughes)
• Modelo: 3500/15-05-05
• Serie: Sistema de protección de maquinaria 3500
• Voltaje de entrada: 85 a 264 Vca rms (rango automático)
• Rango de frecuencia: 47 a 63 Hz
• Requisito de ranura: Media altura (ubicación en el rack trasero)
• Redundancia: Totalmente compatible mediante la instalación de PIM dual
• Peso neto: 0,34 Kg
• Compatibilidad: No compatible con unidades de CA LV/HV heredadas

Escenarios de aplicación y emparejamiento del sistema

• Protección crítica de la maquinaria: La puerta de enlace de alimentación principal para los racks 3500 que monitorean turbinas de vapor y compresores.
• Infraestructura de energía redundante: Ideal para plantas que requieren energía "Hot-Standby" donde se instalan dos módulos en tándem.
• Estandarización global de plantas: Simplifica el inventario para flotas multinacionales al admitir todos los voltajes estándar de la red de CA.
• Refinería y generación de energía: Optimizado para entornos de alta vibración y alta EMI típicos de las instalaciones industriales.

Capacidades de diagnóstico e integración

• Filtrado activo: Supresión de sobretensiones y filtrado EMI integrados para proteger las tarjetas de monitoreo sensibles.
• Seguimiento de la fuente de alimentación: El diseño PIM permite que el software 3500/01 monitoree el estado de la fuente de alimentación.
• Validación de redundancia: Distribución de carga controlada por lógica cuando se utilizan dos módulos para una transferencia sin problemas.
• Codificación física: Disposiciones de conectores específicas que evitan la inserción incorrecta en ranuras de CC o de CA heredadas.

Logística global y excelencia en el servicio

• Política de garantía: Incluye una garantía de calidad total de 12 meses.
• Envío global: Entrega exprés prioritaria a través de FedEx, UPS y DHL.
• Ventana de despacho: Cumplimiento y envío garantizados en 24-48 horas.
• Embalaje: Nuevo y original, enviado en materiales protectores antiestáticos de fábrica.

Guía de selección y compra

• Alineación frontal/trasera: Este PIM (106M1081-01) debe usarse con la fuente de CA universal; no es compatible con unidades heredadas.
• Requisitos de actualización: Si actualiza un rack heredado, debe reemplazar tanto la fuente frontal como el PIM trasero simultáneamente.
• Estrategia de repuestos: Recomendamos mantener dos unidades en stock para garantizar que la capacidad de redundancia del rack nunca se vea comprometida.

Preguntas frecuentes profesionales

¿Es el 3500/15-05-05 compatible con fuentes de alimentación de CC?

No, este módulo está estrictamente diseñado para entradas de CA (85-264 Vca). Si su instalación utiliza 24 V o 125 V CC, se requiere una variante de PIM diferente.

¿Puedo mezclar un PIM de CA universal con un PIM de CA de alto voltaje heredado en el mismo rack?

No. La mezcla de componentes de alimentación universales y heredados en el mismo rack no es compatible y puede provocar daños o apagados del sistema.

¿Cuál es la importancia del número de pieza 106M1081-01?

Este es el número de pieza específico de la PCBA interna para el módulo de entrada de alimentación de CA universal, lo que lo distingue de las versiones anteriores.

¿Cómo funciona la redundancia si solo tengo una fuente de alimentación principal?

La verdadera redundancia solo se logra si cada PIM está conectado a un disyuntor de CA o sistema UPS separado e independiente.

¿Este módulo requiere algún puente o configuración de interruptor DIP para 110 V vs 220 V?

No, el módulo tiene un rango completamente automático. Detectará y se ajustará automáticamente a cualquier voltaje dentro del rango de 85 a 264 Vca.
