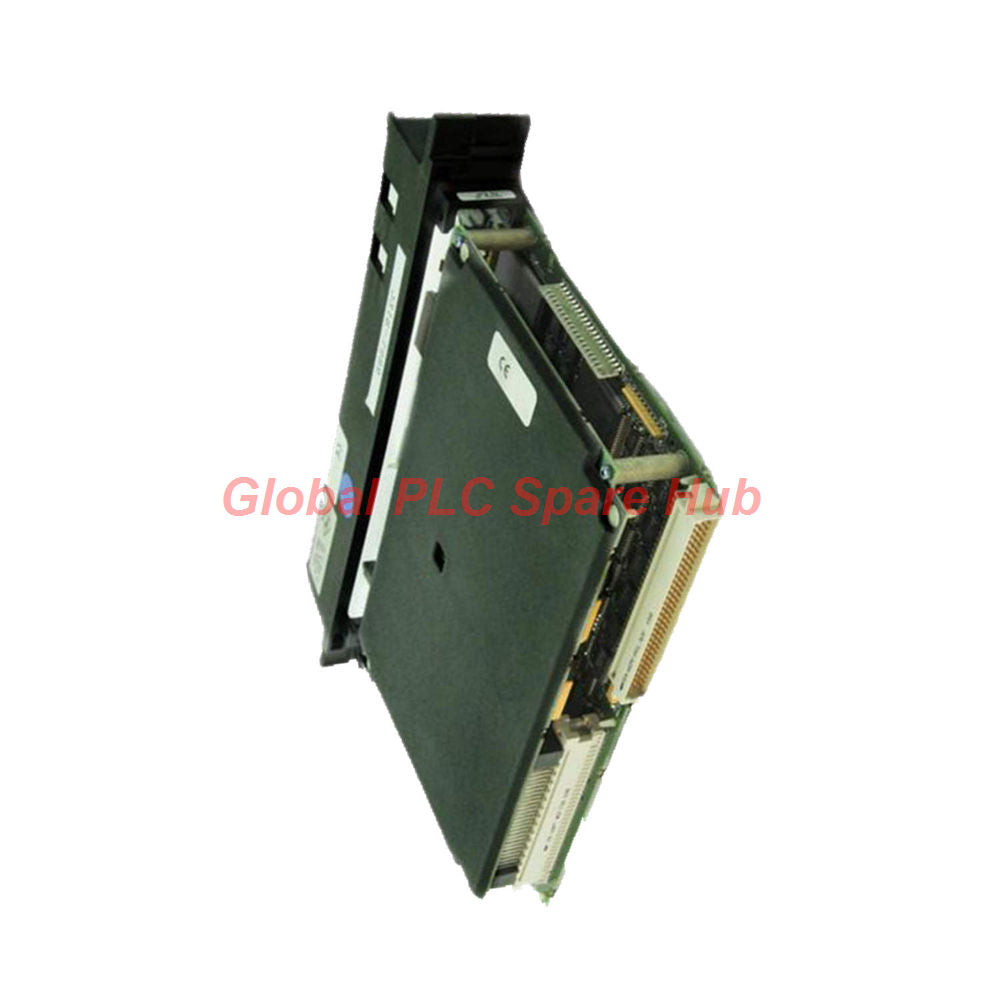

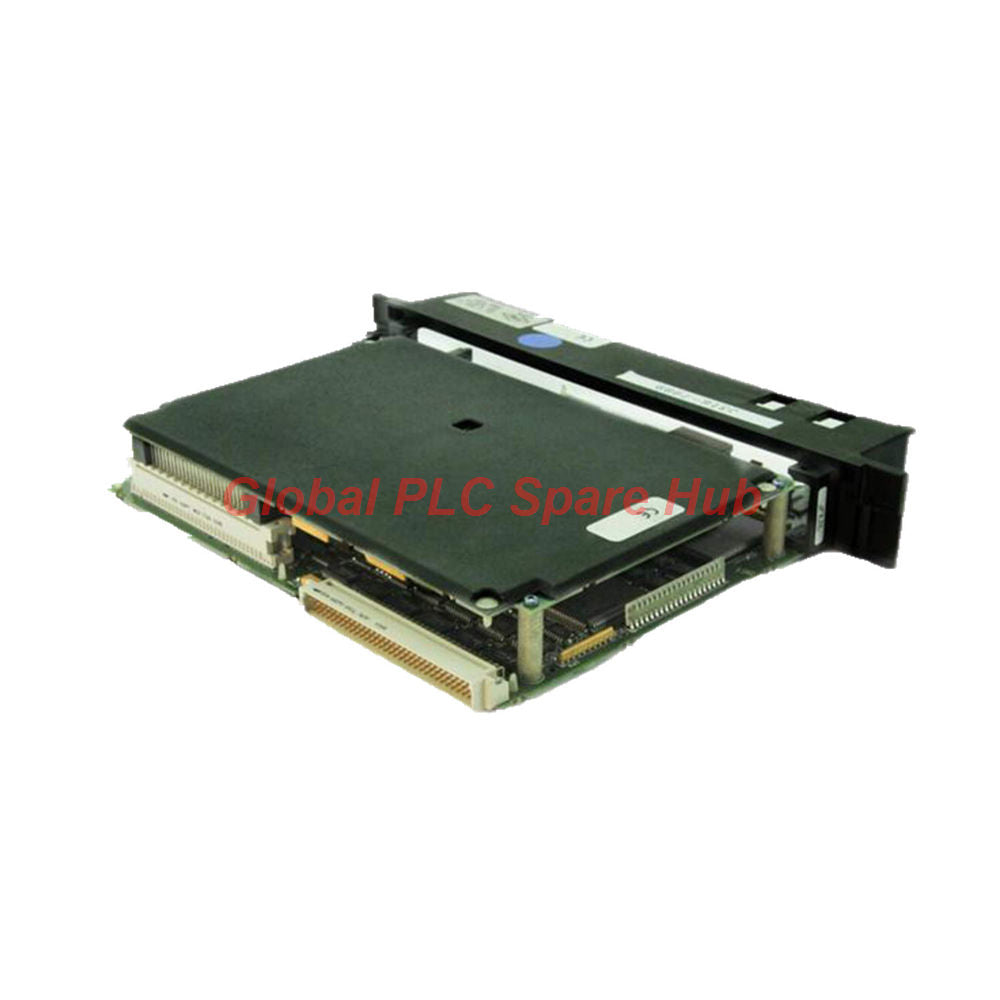

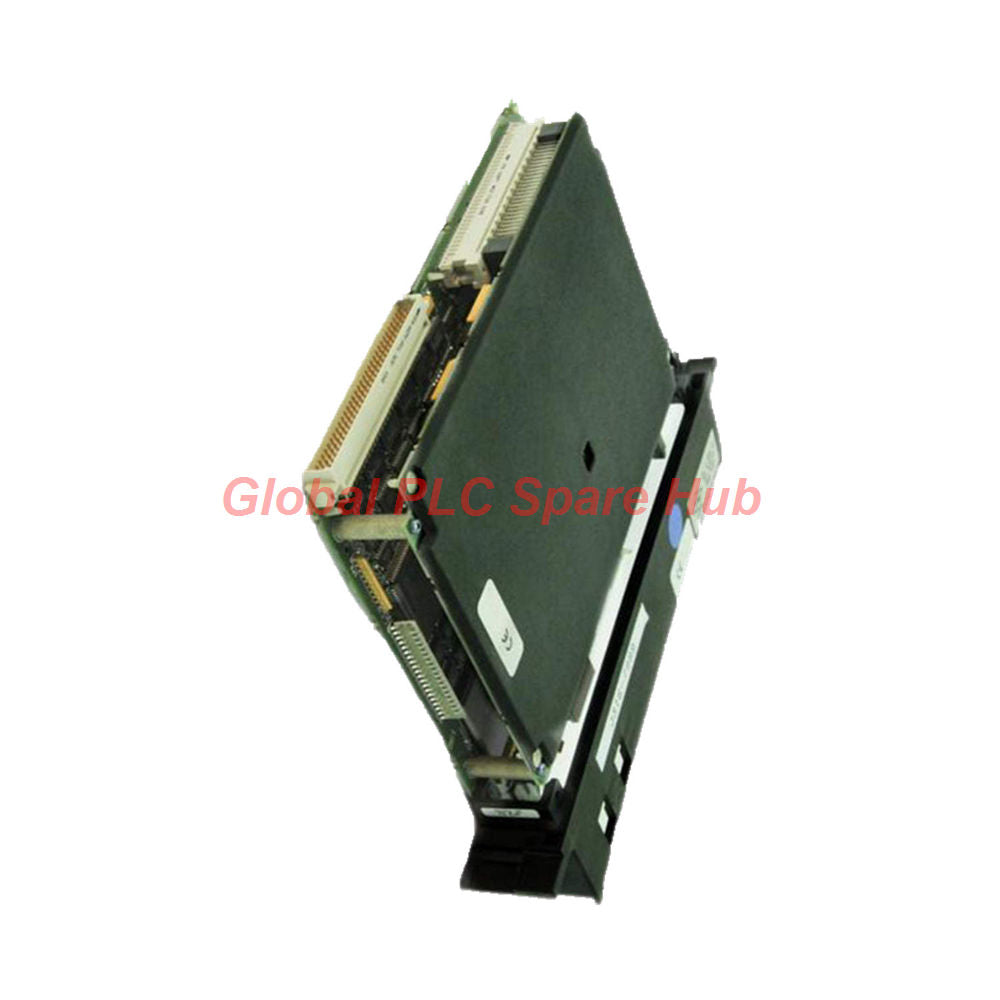

Módulo de controlador redundante de CPU GE Fanuc Serie 90-70 IC697CPU780

Perfil de Ingeniería Central

La IC697CPU780 es una unidad central de procesamiento de alto rendimiento diseñada para la plataforma PLC Serie 90-70. Desarrollada originalmente por GE Fanuc y respaldada por Emerson Automation, este módulo de una sola ranura sirve como centro de inteligencia para la automatización de misión crítica. Utiliza un microprocesador 80386DX de 16 MHz, lo que proporciona un rápido tiempo de ejecución booleano de 0.4 μs. Esta unidad está diseñada específicamente para entornos de alta disponibilidad que requieren redundancia en caliente para eliminar puntos únicos de falla.

Métricas de Rendimiento Técnico

• Identidad del Modelo: IC697CPU780 (Serie 90-70)
• Arquitectura del Procesador: 80386DX @ 16 MHz
• Velocidad de Ejecución: 0.4 microsegundos por instrucción booleana
• Memoria del Sistema: Hasta 512 KB (Opciones configurables)
• Capacidad de E/S: 12 KB E/S discretas; 8 KB E/S analógicas
• Potencia Operativa: 1.6 amperios a 5V DC
• Coprocesamiento Matemático: Soporte nativo de punto flotante
• Interfaz: Puerto serie RS-485 (conector D de 15 pines)
• Estándar del Sistema: Cumple con el estándar VME C.1

Redundancia y Fiabilidad

La IC697CPU780 facilita transiciones de control "sin interrupciones". En una configuración redundante, el sistema sincroniza las CPU primaria y secundaria a través de enlaces de comunicación dedicados. Si el controlador primario falla o pasa a STOP, el respaldo toma el control en un ciclo de escaneo, asegurando cero tiempo de inactividad del proceso. Las capacidades de reparación y programación en línea permiten realizar modificaciones en el sistema sin detener la producción.

Global PLC Spare HUB Insight

Nuestro equipo técnico identifica la IC697CPU780 como el estándar de oro para estrategias de migración de sistemas heredados en plantas petroquímicas, de tratamiento de agua y de distribución de energía. Su capacidad para mantener la paridad de estado entre módulos emparejados la hace indispensable para aplicaciones donde las interrupciones no planificadas están económicamente prohibidas. Asegúrese de que la arquitectura de su rack utilice módulos transmisores de bus dedicados para mantener las velocidades de sincronización requeridas.

Logística y Control de Calidad

• Cumplimiento Rápido: Enviado a través de FedEx, UPS o DHL en 24-48 horas.
• Garantía de Calidad: Cada unidad está respaldada por una garantía completa de 12 meses.
• Soporte: Incluye batería IC697ACC701 (vida útil de 10 años).

Preguntas Frecuentes del Experto

P: ¿Qué sucede con mi proceso si la CPU primaria encuentra un error de paridad de hardware?
R: El sistema activa un cambio inmediato de un ciclo al respaldo IC697CPU780, manteniendo los estados de salida para garantizar la continuidad operativa.

P: ¿Puedo actualizar de una configuración de memoria más pequeña al límite de 512 KB?
R: Sí, la memoria del sistema es escalable según las necesidades de su aplicación, siempre que tenga las revisiones de firmware y hardware adecuadas para su chasis específico.

P: ¿Cómo maneja el puerto RS-485 la programación y la comunicación simultáneamente?
R: El conector D de 15 pines es principalmente para acceso de programación; para comunicación redundante, recomendamos usar los módulos de redundancia dedicados integrados en el backplane VME.

P: ¿Cuál es la causa más común de fallas de la CPU relacionadas con la batería?
R: El problema más frecuente es no reemplazar el IC697ACC701 durante los ciclos de mantenimiento programados. La retención de datos está limitada a seis meses si el módulo se apaga sin una batería en buen estado.

P: Guía de Selección: ¿Cuándo debo elegir la versión con memoria Flash?
R: Seleccione la configuración de flash de 256 KB + 256 KB si su aplicación requiere almacenamiento de programa no volátil que sobreviva a los ciclos de energía sin depender exclusivamente de la RAM respaldada por batería.

Escenarios de Aplicación Típicos

• Infraestructura Crítica: Estaciones de bombeo de agua y gestión de redes municipales.
• Fabricación: Líneas de montaje de alta velocidad donde los costos por tiempo de inactividad superan la inversión en hardware.
• Actualizaciones de Redundancia: Modernización de racks Serie 90-70 existentes para cumplir con los requisitos modernos de alta disponibilidad.

Diagnósticos Avanzados

El panel frontal proporciona retroalimentación visual inmediata a través de cuatro LED de estado: Módulo OK, RUN, Salidas Habilitadas y Protección de Memoria. Estos indicadores ayudan a los equipos de mantenimiento a aislar rápidamente los problemas de sincronización de la comunicación frente a las fallas de hardware de la CPU local. Los algoritmos de paridad y suma de comprobación monitorean continuamente la integridad de la memoria para anticipar la inestabilidad del sistema.
