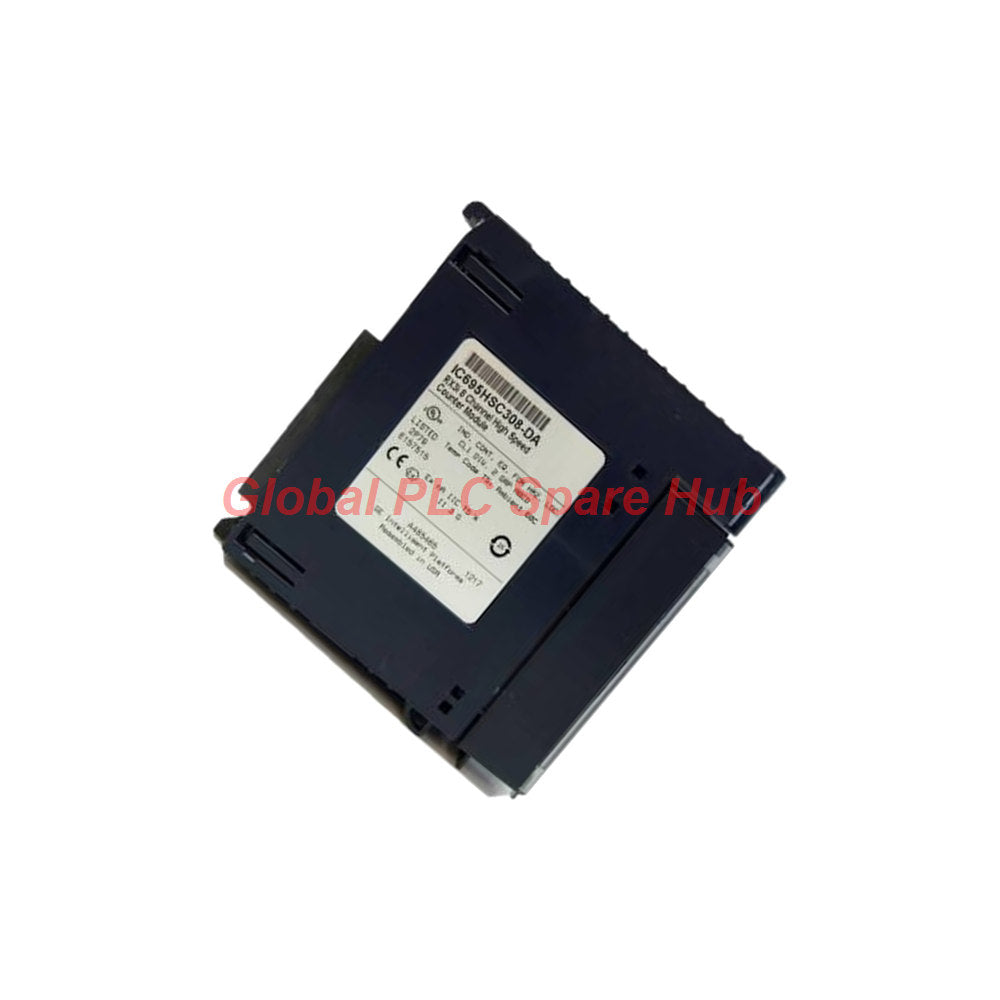

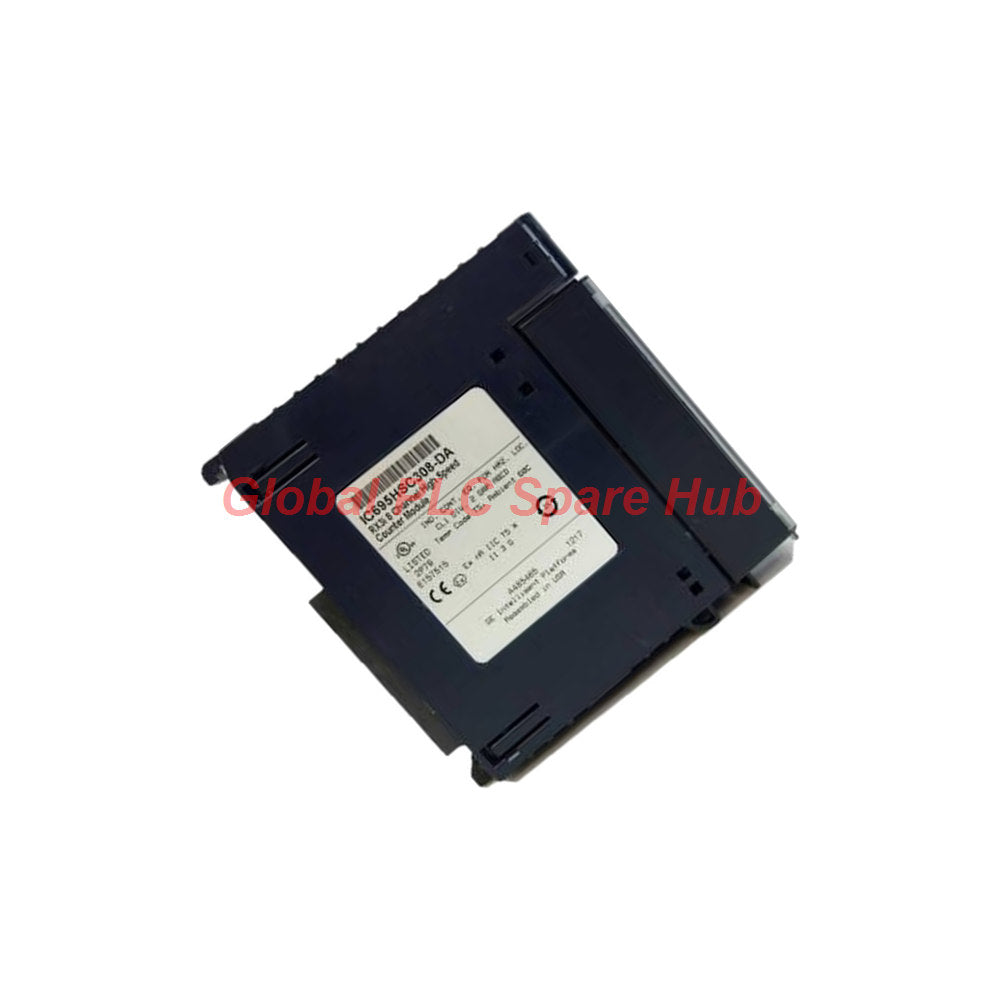

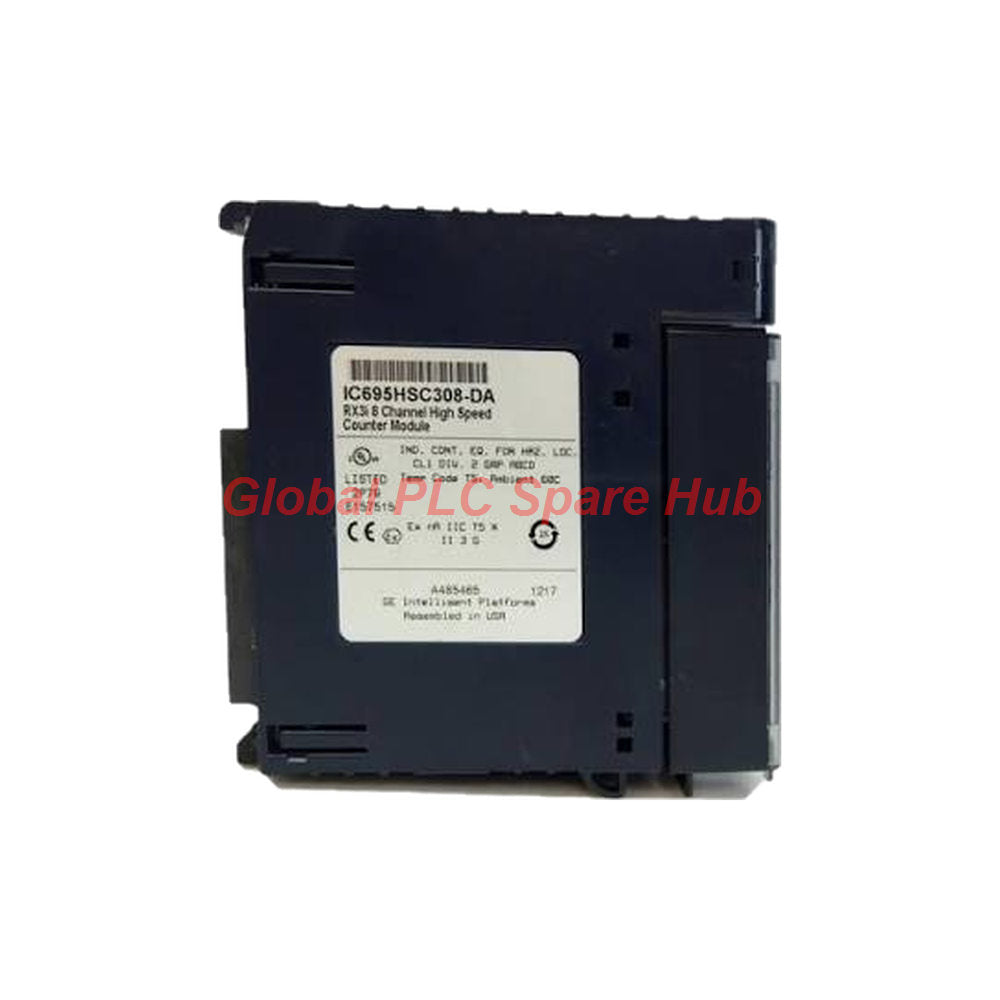

Módulo contador de alta velocidad IC695HSC308 Emerson PACSystems RX3i

Arquitectura del sistema y descripción general del procesamiento de alta velocidad

El módulo contador de alta velocidad IC695HSC308 está diseñado para la plataforma PACSystems RX3i de Emerson Automation / GE Fanuc. Equipado con 8 contadores de hardware independientes, 16 entradas discretas de alta velocidad y 14 salidas robustas, este módulo procesa señales de pulso rápidas de hasta 1.5 MHz de forma completamente independiente de los ciclos de escaneo de la CPU principal.

Parámetros técnicos y especificaciones

Integración física y pautas de instalación

• Monte el módulo IC695HSC308 en cualquier ranura de backplane universal disponible dentro de su sistema de rack RX3i.
• Empareje el módulo con bloques de terminales compatibles, incluidos los de estilo caja (IC694TBB032), estilo caja extendido (IC694TBB132), estilo resorte (IC694TBS032) o estilo resorte extendido (IC694TBS132).
• Verifique que el puente de voltaje de entrada o las configuraciones de software coincidan con el perfil de su sensor (5VDC nominal o 12-24VDC nominal).
• Aproveche la funcionalidad RIUP para reemplazar o dar servicio a los bloques de terminales sin apagar todo el rack de control.

Diagnóstico avanzado e informes de fallas

• Los informes de fallas a nivel de módulo y los LED de estado de diagnóstico brindan identificación inmediata de errores de cableado, condiciones de sobrecorriente y fallas internas.
• Las interrupciones de E/S configurables alertan al sistema instantáneamente al alcanzar umbrales de conteo preestablecidos específicos.
• La protección incorporada contra polaridad inversa y cableado inverso protege las salidas contra errores de cableado en el campo.

Compatibilidad y escalabilidad del sistema

• Totalmente compatible con todos los controladores RX3i PACSystems y configuraciones de backplane universales.
• Cada contador puede mapear hasta 4 puntos de ajuste de hardware para controlar las salidas locales directamente sin latencia de escaneo del controlador.
• Soporta memoria flash actualizable en campo para un mantenimiento de firmware sin problemas con el tiempo.

Logística y términos de garantía

• Protegido por una sólida garantía de 12 meses que cubre defectos de fabricación y confiabilidad operativa.
• Envío global acelerado facilitado a través de proveedores de logística de primer nivel, incluyendo FedEx, UPS y DHL.
• Procesamiento de pedidos garantizado y envío rápido dentro de las 24-48 horas de la verificación.

Equipo objetivo y escenarios de aplicación típicos

• Caudalímetros de turbina de alta velocidad y patines de prueba de medidores de transferencia de custodia que requieren totalización de pulsos ultraprecisa.
• Sistemas de medición de velocidad industriales y líneas de clasificación de manejo de materiales de alta velocidad.
• Bucles de control de movimiento de precisión y maquinaria de fabricación automatizada que requieren una activación rápida de eventos a nivel de hardware.

Perspectiva y experiencia de campo de Global PLC Spare HUB

Los ingenieros que implementan el IC695HSC308 en entornos industriales con alto ruido deben asegurar una conexión a tierra adecuada del cable blindado para todas las entradas de pulso del codificador y del caudalímetro para evitar activaciones falsas a frecuencias de 1.5 MHz. La experiencia de campo demuestra que configurar los puntos de ajuste de hardware directamente en el módulo en lugar de en la lógica de escalera elimina la fluctuación del tiempo de escaneo, lo que resulta en una actuación de salida significativamente más rápida durante los ciclos críticos de prueba de medidores.

Preguntas Frecuentes

P: ¿Qué beneficio funcional específico proporciona el control de punto de ajuste de contador independiente sobre la lógica procesada por la CPU?
R: Los puntos de ajuste independientes permiten que el IC695HSC308 alterne las salidas en microsegundos basándose en los valores de conteo sin esperar un ciclo completo de escaneo del controlador PLC.

P: ¿Puede el módulo aceptar entradas de voltaje mixtas simultáneamente a través de sus 16 canales de entrada de alta velocidad?
R: Las entradas admiten rangos nominales de 5VDC (4.7V a 5.5V) y 12-24VDC (10V a 26.4V), pero los requisitos de agrupación deben alinearse con las especificaciones del sistema.

P: ¿Qué pasos de solución de problemas se aplican si los recuentos de pulsos se vuelven erráticos o se pierden barridos de alta frecuencia?
R: Verifique la configuración del filtro de entrada en el software de programación, verifique que los blindajes de la señal estén conectados a tierra correctamente en un extremo e inspeccione la estabilidad del voltaje de la fuente de alimentación del sensor.

P: ¿Se requieren puentes físicos para configurar los tipos de canal de contador (Tipo A a Z)?
R: No, todas las configuraciones del contador, filtros de entrada y mapeos de puntos de ajuste se configuran completamente a través de software.

P: ¿Qué reglas de selección rigen la elección del bloque de terminales para este módulo?
R: Elija bloques de terminales de estilo resorte (IC694TBS032/TBS132) cuando el gabinete experimente vibraciones fuertes, o bloques de estilo caja (IC694TBB032/TBB132) para una seguridad de cableado de tornillo estándar.
