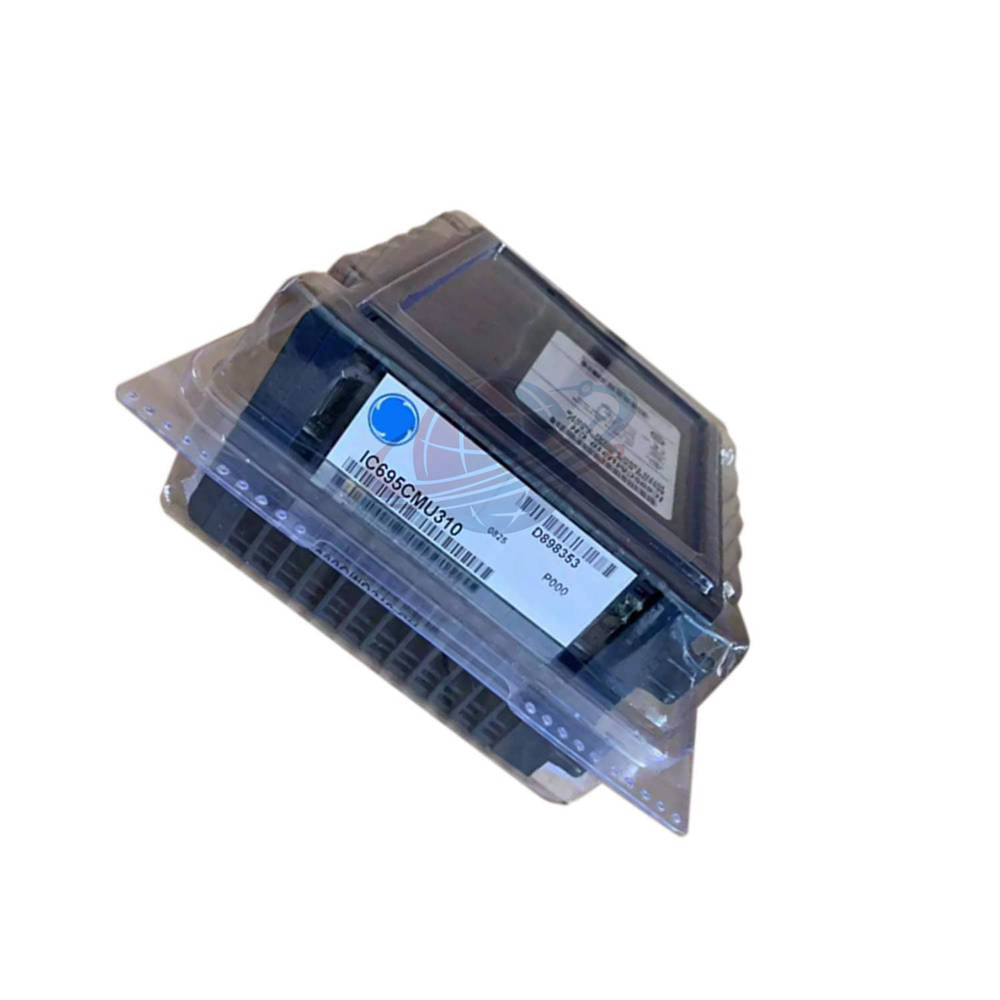

IC695CMU310 GE Fanuc RX3i Módulo de CPU de redundancia Hot-Standby Max-ON

Descripción general del producto

• La IC695CMU310 es un nodo de procesamiento de misión crítica diseñado para arquitecturas industriales de alta disponibilidad.
• Como CPU de redundancia en caliente Max-ON insignia, garantiza un rendimiento sin tiempo de inactividad mediante la sincronización de doble backplane.
• Aprovecha 10 MB de RAM con batería de respaldo y memoria flash no volátil para manejar secuencias lógicas complejas a alta velocidad.
• La IC695CMU310 está construida sobre estándares eléctricos PCI 2.2, proporcionando un rendimiento de datos robusto para la sincronización redundante.

Especificaciones técnicas

• Marca: GE Fanuc
• Serie: RX3i PacSystem
• Modelo: IC695CMU310
• Tipo de módulo: CPU de redundancia en caliente
• Capacidad de memoria: 10 Mbytes (RAM y Flash de usuario)
• Interfaces serie: 1 puerto RS-232, 1 puerto RS-485 (tipo D)
• Soporte de protocolo: SNP, esclavo Modbus RTU, E/S serie
• Ejecución lógica: 0,195 ms (por 100 contactos/bobinas booleanas)
• Consumo de energía: 1 amperio a +5 V CC / 1,25 amperios a +3,3 V CC
• Rango de funcionamiento: 0 a 60 grados Celsius (temperatura interna)
• Matemáticas de punto flotante: Soporte de hardware integrado
• Requisito de chasis: Ocupación de una sola ranura en el backplane universal RX3i

Perspectiva de Global PLC Spare HUB

• La IC695CMU310 representa la cima de la ingeniería a prueba de fallos para la plataforma RX3i.
• A diferencia de los controladores estándar, esta unidad está diseñada específicamente para funcionar en pares sincronizados para una conmutación por error sin interrupciones.
• Su capacidad para gestionar 512 bloques de programa mientras mantiene la autolocalización de variables simbólicas es ideal para código de alta complejidad.
• La velocidad de transición entre las unidades primaria y de reserva es notablemente fluida cuando se integra con el software Max-On.

Equipos ideales y escenarios de aplicación

• Sistemas de control de calderas: Gestión de lógica térmica crítica donde las interrupciones del sistema causan pérdidas operativas significativas.
• Instalaciones de carga de combustible: Garantía de monitoreo continuo durante transferencias de fluidos volátiles en áreas peligrosas.
• Generación de energía de reserva: Conmutación sin interrupciones de cargas eléctricas durante interrupciones del servicio público o inestabilidad de la red.
• Plantas de tratamiento de agua: Mantenimiento de la integridad del proceso en secuencias de filtración a gran escala y dosificación química.
• Integración de expansión: Totalmente compatible con backplanes de expansión de la Serie 90-30 y módulos Ethernet RX3i.

Capacidades de diagnóstico y monitoreo

• LEDs de estado del sistema: Retroalimentación visual inmediata para la salud de la CPU, el estado del enlace de redundancia y la actividad del puerto serie.
• Interruptor de operación de 3 posiciones: Anulación manual para los estados Ejecutar/Detener/Pausa durante ventanas de mantenimiento críticas.
• Almacenamiento no volátil: La memoria flash protege los programas de usuario contra fallas de la batería o escenarios de almacenamiento a largo plazo.
• Sincronización de redundancia: Duplicación de datos en tiempo real a través de puertos LAN dedicados para una preparación inmediata ante fallas.

Términos comerciales y logísticos

• Garantía: Garantía completa de reemplazo o reparación de 12 meses en todas las unidades IC695CMU310.
• Servicios de envío: Entrega urgente global a través de FedEx, UPS y DHL.
• Tiempo de procesamiento: Envío garantizado dentro de 24 a 48 horas desde la confirmación del pedido.
• Peso: Diseño ligero de 1.0 lb para minimizar los gastos generales de logística y simplificar la instalación.

Guía de selección y compra

• Requisito de software: Asegúrese de tener una licencia de software Max-On válida para habilitar las funciones de redundancia en caliente.
• Mantenimiento de la batería: Reemplace el paquete de baterías a intervalos programados para asegurarse de que la RAM de 10 MB permanezca respaldada.
• Restricción de ranura: Siempre instale la IC695CMU310 en un backplane universal; no es para racks solo de expansión.
• Verificación de protocolo: Confirme que sus dispositivos de campo admitan Modbus RTU Slave o SNP para comunicación serial directa.

Preguntas frecuentes (FAQ)

• ¿La IC695CMU310 es adecuada para aplicaciones con clasificación de seguridad SIL 2 o SIL 3?
• No, este módulo está diseñado para redundancia de procesos (alta disponibilidad) en lugar de clasificaciones de seguridad funcional como SIL 2 o SIL 3.

• ¿Puedo usar los puertos seriales para programar mientras el enlace de redundancia está activo?
• Sí, los puertos RS-232 y RS-485 admiten el protocolo SNP para la comunicación con el programador durante la operación.

• ¿Qué sucede con los datos del programa si se pierde la alimentación principal del sistema?
• La CPU utiliza 10 MB de RAM con respaldo de batería y 10 MB de memoria flash no volátil para preservar la lógica y las variables.

• ¿Esta CPU admite cálculos matemáticos complejos?
• Absolutamente, la IC695CMU310 cuenta con soporte de hardware de punto flotante nativo para bucles PID avanzados.

• ¿Cómo inicio un reinicio de hardware o un cambio de operación?
• Utilice el interruptor integrado de 3 posiciones en el panel frontal para alternar manualmente entre los modos de funcionamiento de la CPU.
