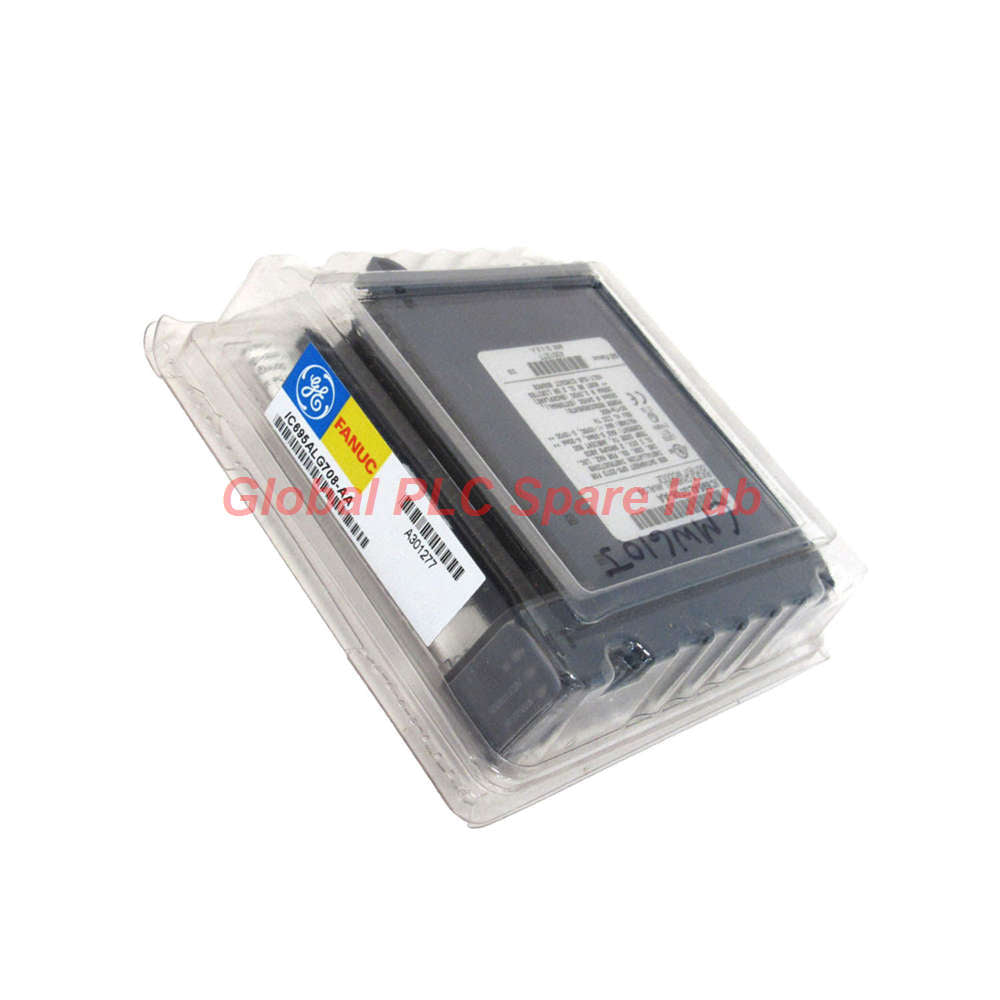

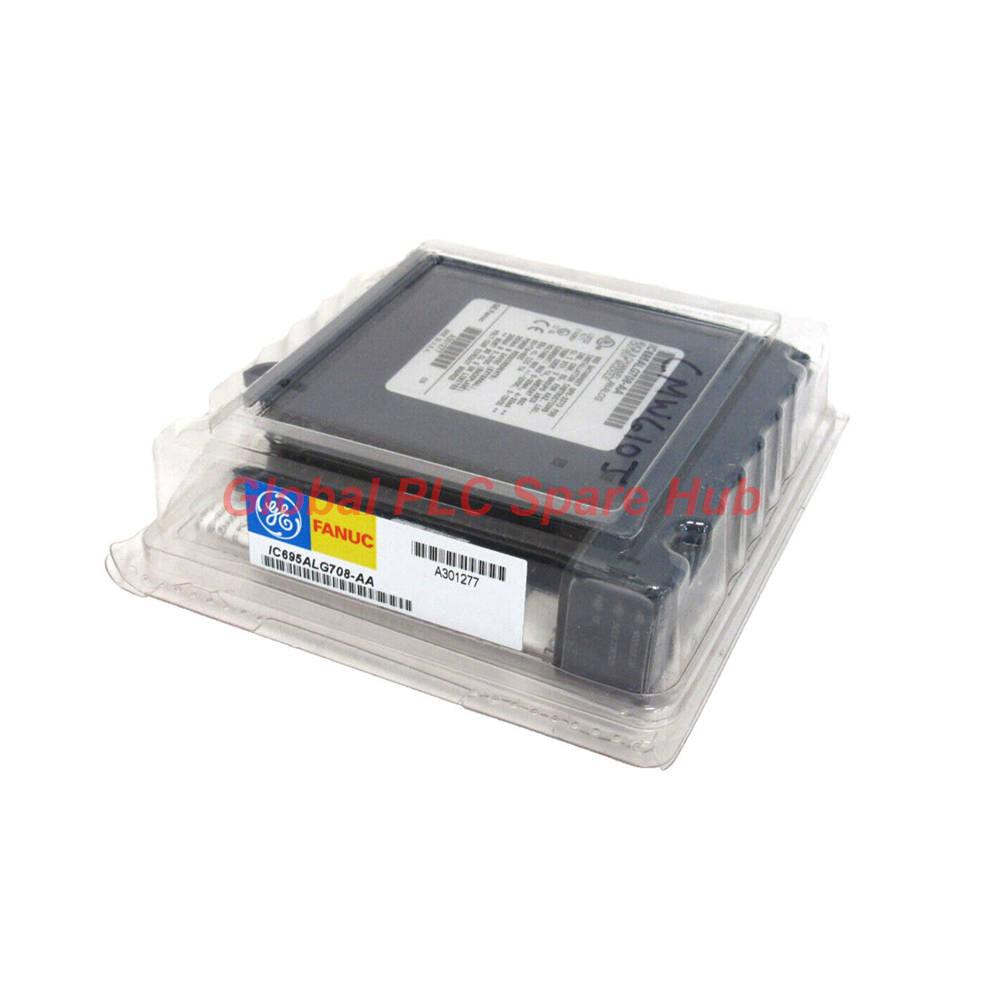

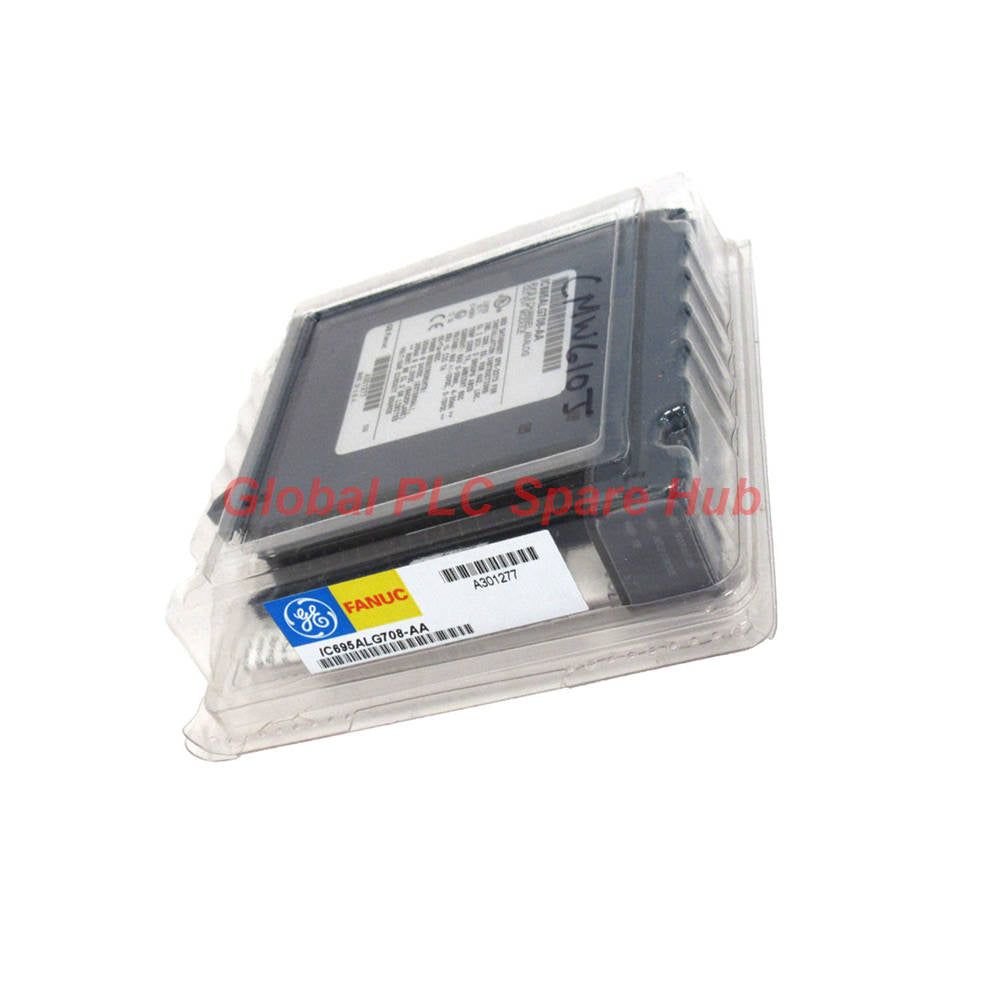

IC695ALG708 Emerson PACSystems RX3i 8-Channel Analog Module

IC695ALG708 Módulo Analógico de 8 Canales Emerson PACSystems RX3i

Manufacturer: GE Fanuc
Product No.: IC695ALG708
Condition： En stock
Product Type: Módulo Analógico
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general de ingeniería

Perspectiva de Global PLC Spare HUB: Los lazos de control de alta densidad en las líneas de procesos automatizados exigen una configuración de salida flexible capaz de accionar actuadores de tensión y corriente sin comprometer la señal. El GE Fanuc / Emerson Automation IC695ALG708 de la serie avanzada PACSystems RX3i sirve como un módulo de salida analógica no aislado de 8 canales diseñado para un control industrial preciso. Según nuestra experiencia en ingeniería de campo, la utilización de la limitación de alarma de canal individual y el escalado a nivel de hardware previene el sobre-recorrido del actuador y salvaguarda los complejos lazos de retroalimentación PID durante eventos transitorios del sistema.

Arquitectura del Módulo y Diseño de Diagnóstico

+-----------------------------------------------------------------------+
| PLANO DE ARQUITECTURA DEL SISTEMA GE/EMERSON IC695ALG708             |
+-----------------------------------------------------------------------+
|  [+] Capacidad de Canales   : 8 canales de salida configurables individualmente   |
|  [+] Matriz de Resolución  : 14,9 a 15,9 bits dependiendo del tipo de señal  |
|  [+] Arquitectura de Energía : Doble nivel (placa base de 3,3 V + externa de 24 V)   |
|  [+] Opciones de Terminales   : Tipo caja o tipo resorte (serie IC694)    |
+-----------------------------------------------------------------------+

Especificaciones Técnicas

Métrica del Parámetro	Valor de Operación
Marca / Fabricante	GE Fanuc / Emerson Automation
Modelo / Número de Parte	IC695ALG708
Serie / Tipo de Producto	PACSystems RX3i / Módulo de Salida Analógica
Número de Canales	8 canales no aislados
Rangos de Voltaje Soportados	0 a +10 VDC, -10 a +10 VDC
Rangos de Corriente Soportados	0 a 20 mA, 4 a 20 mA
Resolución del Módulo	Hasta 15,9 bits (depende de la señal)
Carga Máxima de Salida	850 Ohmios
Tasa de Actualización / Tiempo de Establecimiento	Tasa de actualización de 8 ms / Tiempo de establecimiento de 2 ms (0 a 95%)
Requerimiento de Energía Externa	19,2 V a 30 V CC (24 V nominales, entrada de 210 mA)
Consumo de Corriente de la Placa Base	375 mA a +3,3 VCC
Disipación Máxima de Potencia	7,25 Vatios
Precisión Calibrada	±0,15% a 25°C; ±0,25% a 60°C

Cadena de Suministro y Términos Comerciales

Condición: Nuevo y original en su embalaje de fábrica.
Garantía de Fábrica: Cobertura completa de 12 meses.
Transportistas: FedEx, UPS, DHL.
Ventana de Cumplimiento: Envío rápido dentro de las 24 a 48 horas posteriores a la confirmación del pedido.

Equipos Objetivo y Escenarios de Aplicación

Racks de control distribuido Emerson PACSystems RX3i en plantas químicas.
Actuadores de lazo PID de alta precisión que controlan válvulas proporcionales industriales.
Plataformas de grabación analógica multicanal y adquisición de datos.
Controladores de velocidad de motor programables y variadores de frecuencia.

Capacidades de Diagnóstico

Ejecuta informes de fallas del módulo en tiempo real y detección de cables abiertos.
Proporciona "mantener último estado" seleccionable o configuraciones de salida predeterminadas definidas por el usuario en caso de falla de la CPU.
Configura alarmas de canal individual para límites muy bajos, bajos, altos y muy altos.
Admite la polarización de la señal de salida para ajustar los niveles de calibración directamente desde el software de programación.

Preguntas Frecuentes

¿Por qué el IC695ALG708 requiere requisitos específicos de versión de firmware de la CPU?
La ejecución de cálculos complejos de punto flotante de 8 canales y la limitación de alarma individual exige una asignación de memoria avanzada y protocolos de temporización de la placa base solo disponibles en la versión de firmware 3.5 o posterior de la CPU RX3i.

¿Cuál es la principal ventaja de configurar límites de limitación de salida en lazos PID?
La limitación de salida evita que las señales de control excedan los límites mecánicos seguros de las válvulas o actuadores durante cambios repentinos de consigna o condiciones de acumulación de derivados.

¿Cómo afecta la selección de bloques de terminales la longevidad del cableado físico en plataformas de alta vibración?
Los bloques de terminales tipo resorte (como el IC694TBS032) mantienen una presión constante de resorte en los conductores de cables trenzados, evitando conexiones sueltas causadas por la vibración continua de la maquinaria industrial.

¿Por qué el módulo requiere una fuente de alimentación externa de 24 VCC junto con la placa base?
La fuente de 3.3V de la placa base solo alimenta los circuitos lógicos internos; los circuitos de controlador analógico de alta potencia para salidas de corriente y voltaje requieren una fuente externa aislada de 24V para evitar lazos a tierra.

¿Qué factores determinan la resolución variable en diferentes rangos de salida?
La resolución se escala según el rango del rango eléctrico configurado; los modos de voltaje rinden hasta 15.9 bits, mientras que los modos de corriente específicos se ajustan para que coincidan con los pasos de cuantificación del convertidor analógico-digital interno.

Guía de Selección y Comparación Técnica

La selección del módulo de salida analógica correcto depende de la densidad de canales, los requisitos de aislamiento y la compatibilidad con el bus de la placa base. Compare el IC695ALG708 con otras variantes de hardware de PACSystems para optimizar el diseño de su sistema.

IC695ALG704: Cuenta con una configuración de 4 canales más baja, adaptada para configuraciones de control más pequeñas que requieren canales de salida aislados.
