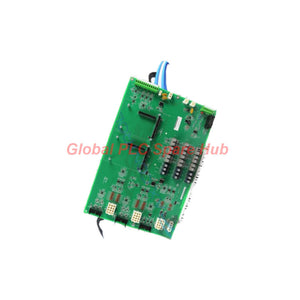

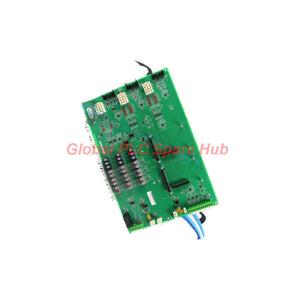

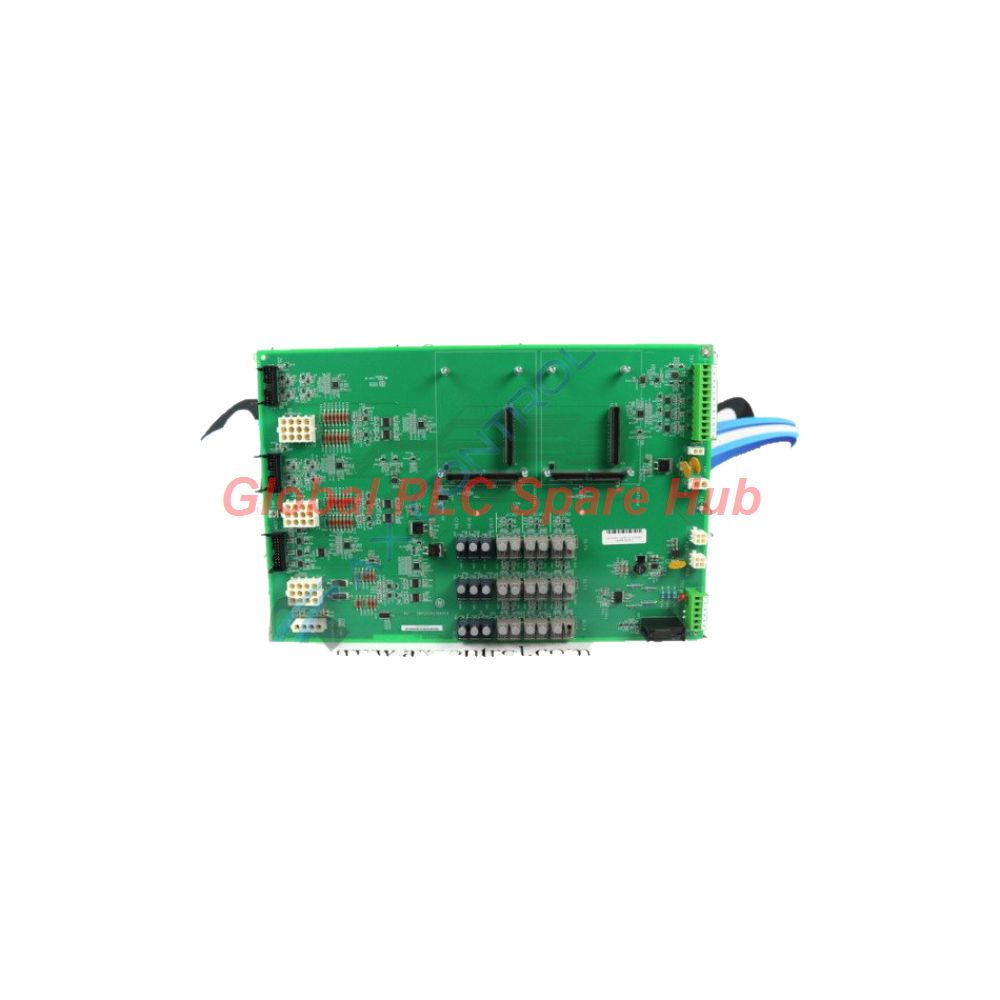

IS200LSGIH1A Placa de circuito impreso de control de arranque estático GE para sistemas de excitación EX2100e

IS200LSGIH1A | Interfaz de control de disparo para arrancador estático GE EX2100e

El GE IS200LSGIH1A es una placa de interfaz de control de disparo para arrancador estático de la plataforma de excitación y control EX2100e.

Su responsabilidad principal es coordinar las señales de disparo entre el controlador UCSB y los puentes de conversión de potencia. También admite la protección de los puentes, la distribución de energía del gabinete y la comunicación de señales.

A diferencia de una interfaz de señal estándar, la placa LSGI realiza una función de protección crítica. Puede iniciar la apertura del relé de protección 52SS durante un evento instantáneo de sobrecorriente.

Esta acción elimina la alimentación de entrada de los puentes de conversión de potencia. Ayuda a proteger los circuitos de los puentes contra condiciones de sobrecorriente perjudiciales.

La placa también se comunica con tres placas FPGA. Estas placas coordinan las señales de control para seis tiristores en cada puente.

Identidad del hardware y datos eléctricos

Fabricante	General Electric (GE)
Modelo	IS200LSGIH1A
Designación funcional	LSGI
Tipo de producto	Placa de circuito impreso de interfaz de control de disparo para arrancador estático
Familia de productos	EX2100e
Manual de referencia	GEH-6373
Alimentación de entrada	28 VCC
Transferencia de potencia	±24 VCC de la fuente de alimentación principal
Interfaz del controlador	UCSB
Coordinación FPGA	Tres placas FPGA
Control del puente	Seis tiristores por puente
Relé de protección	52SS
Conexión de señal	Conector de 12 pines con conexión de cable de cobre
Placas asociadas	UCSB, LSTB, FCSA y FHVA
Lugar de fabricación	Salem, Virginia, EE. UU. (según la información proporcionada)
Referencia sísmica	Sección 2312, Zona 4 (según se indica en la información proporcionada)

¿Qué hace que la placa LSGI sea importante?

El IS200LSGIH1A realiza varias tareas interconectadas dentro de la arquitectura EX2100e.

• Interfaz de disparo: Conecta el controlador UCSB con los puentes de conversión de potencia.
• Protección independiente: Admite protección instantánea contra sobrecorrientes independientemente del controlador.
• Coordinación del puente: Intercambia información con tres placas FPGA para el control de tiristores.
• Distribución de energía: Distribuye energía de 28 VCC a los componentes designados del gabinete.
• Transferencia de voltaje: Transmite energía de ±24 VCC a la placa FCSA.
• Comunicación de señales: Recibe información de voltaje SCR a través de la ruta de señal FPGA y FHVA.
• Interfaz analógica: Admite salidas analógicas con un rango indicado de 0–10 V.

Dentro de la arquitectura de señal y potencia

Comprender la estructura de conexión es importante durante la instalación y la resolución de problemas.

1. Interfaz del controlador al puente

El controlador UCSB se comunica con la placa LSGI. La LSGI coordina la interfaz con los puentes de conversión de potencia.

2. Control de FPGA a tiristor

Tres placas FPGA trabajan con la LSGI. Coordinan el control de disparo de seis tiristores en cada puente.

3. Distribución de energía principal

La fuente principal proporciona 28 VCC a la LSGI. La placa distribuye esta energía a los siguientes componentes:

• Placa LSGI
• Controlador UCSB
• Placa LSTB
• Conmutador de red de 8 puertos

4. Ruta de potencia FCSA y LEM

La LSGI transfiere ±24 VCC de la fuente principal a la placa FCSA. La FCSA suministra energía a los LEM.

5. Retroalimentación de voltaje SCR

La tarjeta FHVA recopila información de voltaje SCR. La FPGA procesa esta información y proporciona datos a la LSGI.

Esta relación de señal ayuda a coordinar la operación del puente y las funciones de protección.

Lógica de protección y respuesta ante fallas

Una de las funciones más importantes de esta interfaz es la protección instantánea contra sobrecorrientes en el puente.

Cuando ocurre una condición instantánea de sobrecorriente, la LSGI puede iniciar la apertura del relé 52SS. Esta acción desconecta la alimentación de entrada de los puentes de conversión.

Secuencia de protección:

1. El puente experimenta una condición instantánea de sobrecorriente.
2. El circuito de protección detecta la condición anormal.
3. La LSGI inicia la acción de apertura del relé 52SS.
4. El relé interrumpe la ruta de alimentación de entrada a los puentes.
5. El personal de mantenimiento investiga la falla original antes de reiniciar el sistema.

Nota de ingeniería: No trate un disparo del 52SS como prueba de una falla de hardware de la LSGI. Verifique primero la condición del puente, el circuito de protección, el funcionamiento del relé y el cableado asociado.

Aplicaciones del sistema EX2100e

La placa pertenece a la arquitectura de excitación y control de arrancador estático EX2100e de GE. Su aplicación depende de la configuración de control instalada.

• Sistemas de generadores de turbina de gas: Admite interfaces de control de arrancador estático en sistemas eléctricos relacionados con turbinas.
• Generadores de turbina de vapor: Se integra con hardware de control de excitación y conversión de potencia.
• Generadores hidroeléctricos: Admite arreglos compatibles de excitación y arranque de generadores.
• Gabinetes de arrancador estático: Interfaz las señales de control con puentes de conversión de potencia basados en tiristores.
• Sistemas de inversores conmutados por carga: Admite funciones asociadas de control e interfaz de puente.
• Proyectos de modernización de generadores: Proporciona una opción de reemplazo de hardware para configuraciones EX2100e compatibles.

Configuraciones del sistema y redundancia

La plataforma EX2100e admite varios arreglos de control y puente. La configuración exacta determina el comportamiento de redundancia del sistema.

Control redundante con un puente simple

• Utiliza la arquitectura de control M1, M2 y C.
• Opera con un puente SCR de onda completa.
• Proporciona redundancia de control con un solo puente de potencia.
• Admite transferencia de control activo y de respaldo.

Control redundante con dos puentes de potencia

• Utiliza controles redundantes M1, M2 y C.
• Incluye dos puentes SCR de onda completa.
• Comparte circuitos de entrada de CA y salida de CC.
• Admite configuraciones de redundancia de puente N+1.
• Permite el control del operador de la activación del puente redundante.

Transferencia automática y protección

El sistema monitorea la operación del puente y detecta ciertas fallas o errores de operación del puente. Puede activar el puente de respaldo automáticamente cuando lo requiera la lógica de protección configurada.

La transferencia bidireccional sin interrupción admite transiciones entre puentes activos y de respaldo. El tiempo de transferencia y el comportamiento de protección dependen de la configuración del sistema instalada.

Construcción física y características de conexión

La placa incluye varias características estructurales para conexiones eléctricas e integración de placas hijas.

• Cuatro espaciadores por sección: Proporcionan puntos de montaje para placas hijas compatibles.
• Tres conectores de pines verticales: Admiten conexiones eléctricas seguras.
• Clips de retención de conectores: Ayudan a evitar la separación no intencionada de conectores.
• Cuatro conectores Augat: Acomodan componentes electrónicos asociados y conexiones de placa.
• Conector de 12 pines: Proporciona la conexión de comunicación de cable de cobre especificada.

Inspeccione la alineación de los conectores y los clips de retención durante el mantenimiento. Las conexiones deficientes pueden crear problemas intermitentes de comunicación o control.

Capacidades de diagnóstico y resolución de problemas en campo

La LSGI debe evaluarse como parte de la arquitectura completa de excitación y control de arrancador. Una sola señal anormal no identifica automáticamente una placa de interfaz defectuosa.

Caso de diagnóstico 1: Apertura inesperada del 52SS

• Verifique si el puente experimentó un evento real de sobrecorriente.
• Inspeccione el circuito de potencia del puente y los componentes de protección asociados.
• Verifique el relé 52SS y su cableado de control.
• Revise los registros de eventos disponibles del controlador y de protección.
• Verifique la interfaz de protección de la LSGI después de confirmar las condiciones externas.

Caso de diagnóstico 2: Anormalidad en el disparo de tiristores

• Verifique la comunicación entre el UCSB y la LSGI.
• Inspeccione las tres placas FPGA asociadas.
• Verifique el asentamiento de los conectores y las conexiones de placa a placa.
• Verifique la ruta de retroalimentación FHVA para información de voltaje SCR.
• Compare el puente afectado con el puente sano, si está disponible.

Caso de diagnóstico 3: Problema de distribución de energía del gabinete

• Mida la alimentación de entrada de 28 VCC en los puntos de prueba aprobados.
• Verifique la ruta de distribución de energía al UCSB y al LSTB.
• Inspeccione la conexión de alimentación del conmutador de 8 puertos.
• Verifique la ruta de transferencia de ±24 VCC al FCSA.
• Verifique si la fuente de alimentación de los LEM opera correctamente.

Caso de diagnóstico 4: Comunicación intermitente

• Inspeccione el conector de 12 pines y la conexión de cable de cobre.
• Verifique la retención del conector de pines verticales.
• Inspeccione los puntos de montaje de la placa hija.
• Busque conexiones sueltas o contactos dañados.
• Compare el comportamiento de la señal con el historial de eventos del sistema.

Perspectiva de Global PLC Spare HUB

En la resolución de problemas de EX2100e, la LSGI no debe ser el primer componente reemplazado después de una falla del puente. Los ingenieros deben primero separar los eventos de protección de las fallas de interfaz.

Considere una secuencia de arranque de generador donde el sistema de control informa un disparo relacionado con el puente. El relé 52SS se abre y el proceso de arranque se detiene.

Un error común de resolución de problemas es reemplazar la interfaz de disparo de inmediato. Sin embargo, el evento original puede provenir de una condición real de sobrecorriente en el puente.

Una investigación más efectiva sigue este orden:

1. Revise la secuencia de eventos e identifique la primera alarma de protección.
2. Verifique las condiciones eléctricas del puente y la protección SCR asociada.
3. Verifique la distribución de 28 VCC y ±24 VCC.
4. Inspeccione las rutas de comunicación de FPGA, FHVA y UCSB.
5. Verifique la retroalimentación del relé 52SS y el cableado de control.
6. Evalúe la LSGI solo después de que se hayan investigado las causas externas.

Este método ayuda a evitar el reemplazo innecesario de placas. También reduce los disparos repetidos durante la puesta en servicio y el mantenimiento.

Para proyectos de reemplazo, compare el número de modelo completo y la revisión de hardware. Confirme las placas hijas asociadas y el cableado del sistema antes de la instalación.

Recomendaciones de instalación y puesta en servicio

1. Identifique la placa: Verifique IS200LSGIH1A y su revisión de hardware.
2. Revise la documentación: Consulte GEH-6373 y los planos aplicables de EX2100e.
3. Aísle la energía: Siga los procedimientos de bloqueo del sitio y de seguridad eléctrica.
4. Inspeccione los conectores: Verifique los pines verticales, los conectores Augat y el conector de 12 pines.
5. Verifique las entradas de energía: Verifique la alimentación de 28 VCC y la ruta de transferencia designada de ±24 VCC.
6. Verifique las interfaces: Inspeccione las conexiones de UCSB, FPGA, FHVA y FCSA.
7. Realice pruebas funcionales: Siga los procedimientos de puesta en servicio aprobados para los circuitos de disparo y protección.
8. Registre los resultados: Documente las mediciones, alarmas y resultados de las pruebas.

Importante: Nunca puentee la protección del puente ni fuerce la operación del 52SS para completar una prueba de puesta en servicio. Utilice el procedimiento de prueba aprobado de GE y los requisitos de seguridad del sitio.

Selección de mantenimiento y reemplazo

Al buscar un reemplazo, los ingenieros deben verificar más que el nombre del producto.

• Confirme el número de pieza completo: IS200LSGIH1A.
• Compare la revisión de hardware y la disposición física de los conectores.
• Verifique la compatibilidad con la plataforma EX2100e instalada.
• Verifique la configuración asociada de UCSB y FPGA.
• Confirme la disposición requerida de la placa hija.
• Revise el cableado original del gabinete y la documentación de GE.

No asuma que designaciones de LSGI similares indican una intercambiabilidad directa. Confirme la configuración completa de hardware antes de realizar el pedido.

Suministro, inspección y envío internacional

Ubest Automation Limited proporciona soporte de abastecimiento y reemplazo de componentes de automatización industrial.

• Número de pieza: IS200LSGIH1A.
• Marca: General Electric.
• Serie: EX2100e.
• Categoría de producto: Interfaz de control de disparo para arrancador estático.
• Inspección previa al envío: Verificaciones del número de pieza y la condición externa.
• Transportistas: FedEx, UPS y DHL.
• Despacho: Típicamente 24–48 horas después de la confirmación del pedido, sujeto a la disponibilidad de existencias.
• Soporte internacional: Arreglos de envío a todo el mundo.

Garantía de 12 meses y soporte posventa

Período de garantía: 12 meses

Ubest Automation Limited proporciona una garantía de 12 meses para el producto suministrado bajo los términos de venta acordados.

• Asistencia para la identificación del producto y la compatibilidad.
• Inspección previa al envío y verificación del número de pieza.
• Soporte técnico para preguntas relacionadas con la instalación.
• Asistencia con la resolución de problemas relacionados con el producto.
• Soporte para problemas de calidad confirmados bajo las condiciones de garantía aplicables.

Embalaje y artículos incluidos

• 1 × Placa de interfaz de control de disparo para arrancador estático GE IS200LSGIH1A.
• Embalaje protector para transporte internacional.
• Accesorios adicionales solo cuando se especifiquen en el pedido.

Los requisitos especiales de documentación y cumplimiento deben confirmarse antes de la compra.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la placa LSGI y una interfaz de disparo estándar?

La LSGI también admite la distribución de energía y la protección instantánea contra sobrecorrientes en el puente. Sus funciones van más allá de la transmisión básica de señales.

P2: ¿Por qué los ingenieros deben inspeccionar la ruta de retroalimentación FHVA durante una falla relacionada con SCR?

La FHVA recopila información de voltaje SCR para la ruta de señal FPGA. Una retroalimentación incorrecta puede afectar la interpretación de las condiciones de operación del puente. Los ingenieros deben verificar la cadena de señal completa antes de reemplazar la interfaz.

P3: ¿Qué deben verificar los compradores al reemplazar un IS200LSGIH1A en un gabinete EX2100e existente?

Verifique la revisión de hardware, la disposición de los conectores, la disposición de la placa hija y la configuración del controlador asociado. También compare los planos de cableado originales y la configuración del sistema instalado.

P4: ¿Puede una medición normal de 28 VCC demostrar que la LSGI está sana?

No. Una medición normal de la alimentación solo confirma una parte de la condición de entrada de energía. Los ingenieros también deben verificar la distribución de energía, la comunicación de la interfaz, las señales de retroalimentación y las funciones de protección.

P5: ¿Cuándo debe un equipo de mantenimiento reemplazar el LSGI en lugar de reparar las conexiones externas?

Considere el reemplazo cuando las pruebas documentadas identifiquen un fallo interno de la placa. Primero descarte una alimentación inestable, conectores sueltos, problemas de comunicación con la FPGA y fallos en los circuitos de protección externos. Confirme la revisión de reemplazo antes de realizar la compra.

Solicite una cotización a Ubest Automation

¿Necesita una tarjeta de interfaz de disparo GE IS200LSGIH1A EX2100e para arrancador estático para un proyecto de control de generador o modernización?

Envíenos el número de pieza, la revisión del hardware y los detalles de la aplicación. Nuestro equipo puede ayudarle con la búsqueda de productos y las comprobaciones de compatibilidad.

• Empresa: Ubest Automation Limited
• Sitio web: ubestplc.com
• Correo electrónico: sales@ubestplc.com
• Garantía: 12 meses
• Envío: FedEx / UPS / DHL
• Despacho: 24–48 horas, sujeto a disponibilidad

Contáctenos hoy para obtener precios competitivos, información sobre disponibilidad y asistencia técnica.

Tags
