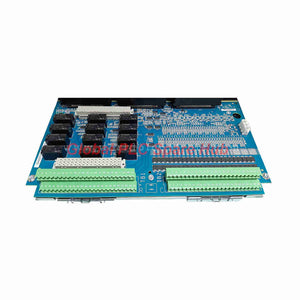

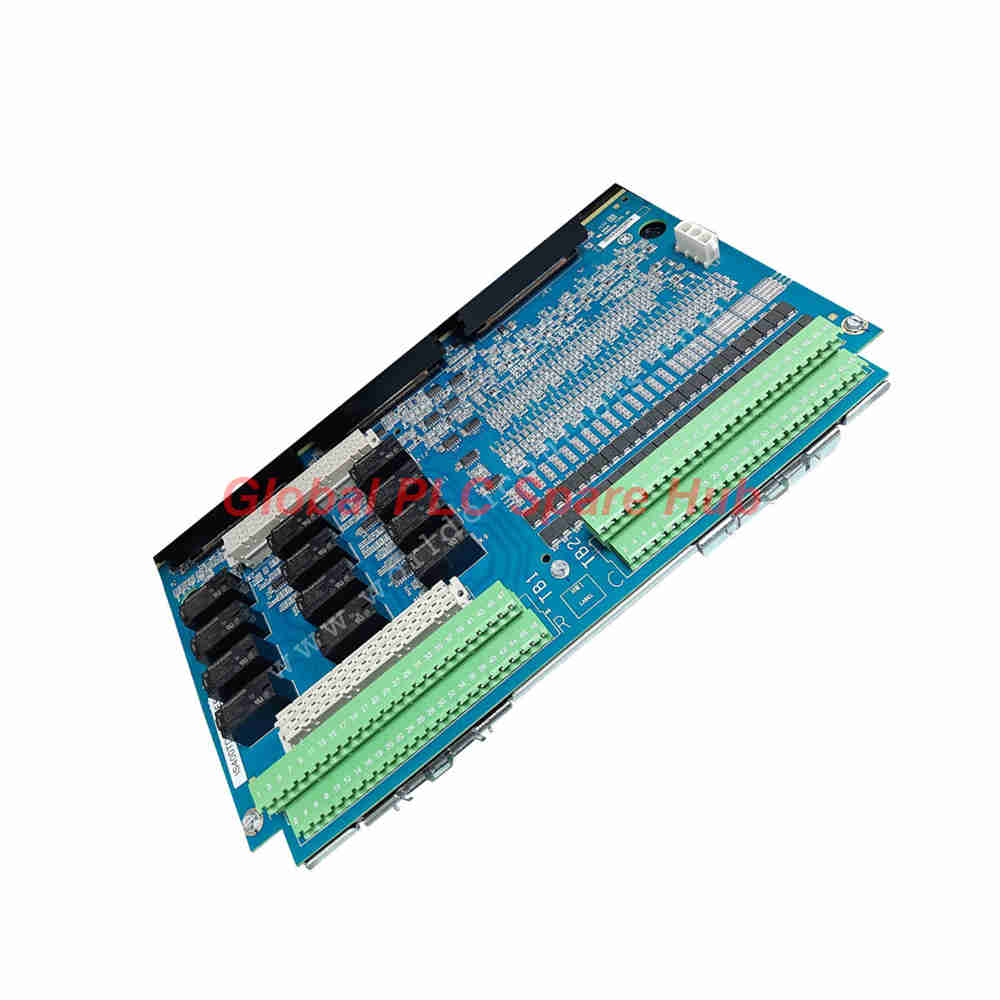

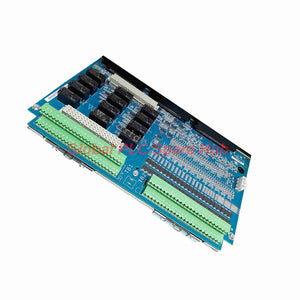

GE IS400TDBTH6A Tarjeta de terminales de entrada de contactos de 125 V CC

Descripción general del producto

El GE IS400TDBTH6A es una placa de terminales de entrada/salida discreta para el sistema de control GE Mark VIe. Proporciona una interfaz centralizada para señales de contacto de campo y circuitos de salida de relé.

Esta placa de terminales admite 24 entradas de contacto con aislamiento de grupo con un voltaje de alimentación nominal de 125 V CC. Su configuración H6A admite un rango de voltaje de funcionamiento de 100 a 145 V CC.

La arquitectura TDBT admite redundancia modular triple (TMR) mediante tres conexiones dedicadas a paquetes de E/S PDIO. Cada señal de entrada llega a los canales de procesamiento redundantes asociados.

La placa también proporciona 12 salidas de relé Form-C para aplicaciones de control discreto. Los bloques de terminales enchufables simplifican el cableado de campo y los procedimientos de reemplazo.

Los ingenieros suelen aplicar esta arquitectura a la protección de turbinas, la secuenciación de equipos, los sistemas auxiliares y el control de procesos industriales.

Especificaciones técnicas

Fabricante	General Electric (GE)
Modelo del producto	IS400TDBTH6A
Referencias de pedido relacionadas	IS400TDBTH6AEY / IS400TDBTH6AEF
Serie del producto	Mark VIe / Speedtronic
Tipo de producto	Placa de terminales de E/S discreta
Arquitectura de la placa	TDBT – Redundancia modular triple
Entradas de contacto	24 canales, con aislamiento de grupo
Tipo de señal de entrada	Contacto seco con voltaje de alimentación externo
Voltaje de alimentación nominal	125 V CC
Rango de voltaje de alimentación	100–145 V CC
Corriente de entrada	2,55 mA para los canales 1–21; 10 mA para los canales 22–24
Filtro de entrada de hardware	4 ms
Salidas de relé	12 circuitos de relé Form-C
Contactos de relé	Normalmente abierto, común, normalmente cerrado
Clasificación del circuito de salida	Corriente nominal de diseño de 5 A; verificar los límites de los contactos de relé individuales
Interfaces de redundancia	3 conectores de paquetes de E/S PDIO
Interfaz de comunicación	De paquete de E/S PDIO a IONet de Mark VIe
Conexión de terminales	Bloques de terminales enchufables de estilo europeo
Método de montaje	Montaje en riel DIN o montaje plano en gabinete
Cableado de instalación	Circuitos de relé en TB1; entradas de contacto en TB2
Manual de referencia	GEH-6721, Guía de sistemas de control Mark VIe

Procesamiento de señales de entrada y rendimiento eléctrico

El IS400TDBTH6A utiliza circuitos dedicados de acondicionamiento de señales para las entradas de contacto de campo.

• Umbral de entrada: Aproximadamente el 50 % del voltaje de alimentación aplicado.
• Filtrado de hardware: Un filtro fijo de 4 ms suprime las perturbaciones rápidas de la señal.
• Supresión de ruido: Los circuitos de entrada reducen la interferencia de alta frecuencia y las sobretensiones transitorias.
• Aislamiento de señal: La circuitería de adquisición PDIO utiliza aislamiento óptico entre las señales de campo y la lógica de control.
• Corriente de entrada: Los canales 1–21 consumen aproximadamente 2,55 mA a 125 V CC nominales.
• Canales restantes: Los canales 22–24 consumen aproximadamente 10 mA.

Este producto maneja estados de contacto discretos en lugar de mediciones analógicas. La respuesta en frecuencia, la sensibilidad del sensor, la linealidad y la resolución de medición no se aplican.

Su filtro de hardware de 4 ms define el intervalo de acondicionamiento de entrada. No representa el tiempo de respuesta completo del sistema.

Redundancia TMR y arquitectura del sistema

El TDBT H6A admite una arquitectura redundante de tres canales dentro de los sistemas GE Mark VIe.

• Tres interfaces PDIO: La placa de terminales admite tres paquetes de E/S dedicados.
• Entradas de campo compartidas: Cada entrada de contacto se conecta a las rutas de adquisición redundantes.
• Integración del controlador: Las tres rutas de E/S se conectan con sus canales de control correspondientes.
• Procesamiento redundante: La arquitectura Mark VIe gestiona el estado de los canales y los datos de control.
• Tolerancia a fallos: La redundancia a nivel de sistema ayuda a mantener la disponibilidad del control durante fallos en canales individuales.

Nota de ingeniería: El funcionamiento TMR requiere la configuración completa de tres canales. La placa de terminales por sí sola no puede proporcionar redundancia autónoma ni conmutación por error automática.

Aplicaciones industriales típicas

Control de turbinas de gas	Adquiere señales de contacto de interruptores de límite, equipos auxiliares e interbloqueos de operación.
Sistemas de turbinas de vapor	Interconecta señales de estado de equipos y circuitos de control basados en relés.
Generación de energía	Admite la adquisición redundante de señales discretas en gabinetes de control de turbinas.
Estaciones de compresión	Monitorea las posiciones de las válvulas, los permisivos de equipos y los estados de operación auxiliares.
Instalaciones de petróleo y gas	Conecta señales de contacto de campo a sistemas centralizados de control de turbinas.
Control de procesos industriales	Maneja la secuenciación de equipos e interfaces de interbloqueos discretos.

Pautas de instalación

La instalación correcta protege la integridad de la señal y mantiene la arquitectura TMR prevista.

1. Verifique el modelo: Revise la placa de identificación de la placa y confirme la configuración H6A.
2. Aísle la alimentación: Siga los procedimientos de bloqueo del sitio y de seguridad eléctrica antes de la instalación.
3. Prepare el montaje: Instale el conjunto de la placa en su soporte de riel DIN o estructura de montaje en gabinete.
4. Conecte las entradas de campo: Utilice TB2 para los 24 circuitos de entrada de contacto.
5. Conecte las salidas de relé: Utilice TB1 para los 12 circuitos de relé.
6. Conecte el voltaje de alimentación: Aplique la alimentación flotante correcta de 125 V CC a través del conector JE1.
7. Instale los paquetes PDIO: Conecte los tres paquetes de E/S a sus conectores tipo D designados.
8. Verifique la puesta a tierra: Termine los blindajes de los cables en un soporte de puesta a tierra separado.
9. Inspeccione el cableado: Verifique las asignaciones de terminales, la polaridad, el aislamiento y el asentamiento de los conectores.
10. Complete la puesta en servicio: Confirme el estado de los canales y la comunicación con el controlador antes de la liberación operativa.

Importante: Las salidas de voltaje de alimentación H6A comparten una conexión de alimentación en paralelo. Verifique el diagrama de cableado de GE antes de conectar los circuitos de campo.

Puesta en servicio y mantenimiento

La puesta en servicio debe verificar la interfaz eléctrica y la ruta de control redundante completa.

• Verificación de voltaje: Mida la alimentación de alimentación y confirme su rango de funcionamiento de 100 a 145 V CC.
• Prueba de contactos: Accione cada contacto de campo y verifique la indicación correspondiente del controlador.
• Verificación del filtro: Verifique el filtrado de hardware de 4 ms frente a los requisitos de la aplicación.
• Prueba de relés: Verifique el funcionamiento de los contactos NO, NC y COM bajo condiciones de prueba aprobadas.
• Verificación TMR: Confirme que los tres canales PDIO informen el estado de funcionamiento esperado.
• Inspección de alarmas: Revise los diagnósticos del controlador y los mensajes de falla de los paquetes de E/S.
• Inspección del cableado: Verifique terminales flojos, aislamiento dañado y corrosión durante el mantenimiento programado.

Para el reemplazo en campo, registre las asignaciones de terminales antes de retirar las conexiones existentes. Compare la revisión de la placa de reemplazo y la configuración del conector antes de energizar el sistema.

Capacidades de diagnóstico y solución de problemas

El sistema Mark VIe proporciona información de diagnóstico a través de la arquitectura de adquisición PDIO y del controlador.

Condición de diagnóstico	Comprobación de ingeniería recomendada
Pérdida de voltaje de alimentación	Verifique la alimentación de 125 V CC, el conector JE1 y el cableado de campo.
La entrada no responde durante la prueba	Inspeccione el contacto, las conexiones de terminales y la ruta de señal de entrada.
Indicación de entrada incorrecta	Verifique el estado del contacto, el umbral de voltaje y la configuración del canal.
Falla de comunicación PDIO	Inspeccione la conexión IONet, el asentamiento de los paquetes de E/S y los diagnósticos del controlador.
Desacuerdo entre canales redundantes	Compare los estados de los tres canales e investigue el circuito de campo afectado.
Mal funcionamiento de la salida de relé	Verifique la alimentación externa, los contactos de relé, el cableado y las cargas conectadas.

Ejemplo práctico: Un contacto auxiliar de turbina permanece inactivo durante una prueba de puesta en servicio.

Primero, mida el voltaje de alimentación en la placa de terminales. A continuación, inspeccione el contacto de campo y el cableado de TB2.

Luego, compare las indicaciones PDIO correspondientes en los tres canales. Esta secuencia ayuda a distinguir los fallos de cableado de campo de los fallos de la ruta de adquisición.

Consideraciones de compatibilidad y reemplazo

• Plataforma de control: Diseñada para configuraciones de E/S discretas TMR compatibles de GE Mark VIe.
• Paquete de E/S: Requiere tres paquetes de E/S PDIO compatibles para la disposición TMR prevista.
• Configuración de voltaje: La versión H6A admite un voltaje de alimentación nominal de 125 V CC.
• Disposición de terminales: Confirme las asignaciones de TB1, TB2, JE1 y los conectores PDIO.
• Compatibilidad de firmware: Verifique las revisiones de los paquetes de E/S y los requisitos de configuración de ControlST.
• Verificación de reemplazo: Compare el número original de placa, la revisión de hardware y el sufijo completo de pedido.

No sustituya una placa H2A o H4A sin revisar los requisitos de voltaje del sistema. Sus configuraciones de voltaje de alimentación difieren de H6A.

Las referencias de pedido IS400 requieren verificación de la placa de identificación. Confirme el sufijo exacto IS400TDBTH6AEY o IS400TDBTH6AEF antes de realizar el pedido.

Condiciones ambientales y certificaciones

• Temperatura de funcionamiento: Confirme la clasificación aplicable en la documentación de la revisión exacta de hardware IS400.
• Resistencia ambiental: Siga los requisitos aprobados de gabinete y de instalación.
• Protección EMI: Los circuitos de entrada proporcionan supresión de ruido y protección transitoria.
• Aislamiento eléctrico: La ruta de adquisición PDIO proporciona aislamiento óptico.
• Certificaciones: Confirme las aprobaciones aplicables mediante la placa de identificación del producto y la documentación del fabricante.

Esta descripción del producto no asigna una certificación SIL, ATEX, IECEx o de ubicación peligrosa no soportada. Verifique los requisitos de aprobación específicos del proyecto antes de la instalación.

Perspectiva de Global PLC Spare HUB

En las aplicaciones de control de turbinas, la selección de la placa de terminales debe coincidir con el voltaje de campo y la arquitectura de redundancia.

El IS400TDBTH6A es particularmente relevante cuando un proyecto requiere adquisición de contactos de 125 V CC dentro de una disposición de control TMR.

Considere un sistema auxiliar de turbina con tres canales de adquisición PDIO redundantes. Un solo contacto de campo se conecta a través de TB2 a las tres rutas de procesamiento.

Si el controlador informa un desacuerdo entre canales, los ingenieros deben inspeccionar primero el contacto de campo y el cableado compartido. Luego deben comparar los diagnósticos individuales de los canales PDIO.

Este enfoque ayuda a identificar si el problema se origina en el circuito de campo, la interfaz de terminales o el canal de adquisición.

Nuestra recomendación de ingeniería: Verifique siempre el número de pieza completo de la placa de terminales, la clasificación de voltaje H6A y la compatibilidad PDIO antes del reemplazo.

No seleccione esta placa únicamente por su apariencia física. La configuración eléctrica y la compatibilidad de los conectores TMR determinan una integración exitosa.

Embalaje, envío y garantía

• Producto: Placa de terminales de E/S discreta GE IS400TDBTH6A.
• Embalaje: Embalaje industrial protector para el transporte.
• Accesorios: Los accesorios incluidos dependen de la configuración de pedido confirmada.
• Garantía: Garantía de 12 meses a partir de la fecha de entrega acordada o del inicio de la garantía.
• Envío: Opciones de entrega internacional de FedEx, UPS y DHL.
• Despacho: Típicamente dentro de las 24–48 horas posteriores al pedido y la confirmación de stock.
• Soporte técnico: Asistencia con la verificación de modelos y consultas de compatibilidad.

Confirme la revisión de la placa de terminales y los accesorios incluidos antes de realizar su pedido.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del GE IS400TDBTH6A?

La placa interconecta 24 entradas de contacto y 12 circuitos de salida de relé con el sistema de control GE Mark VIe.

P2: ¿Puede el IS400TDBTH6A funcionar con señales de entrada de 24 V CC?

No, la configuración H6A utiliza un voltaje de alimentación nominal de 125 V CC. Seleccione la configuración H2A o H4A correcta para otros requisitos de voltaje.

P3: ¿Esta placa de terminales admite redundancia TMR?

Sí. La arquitectura TDBT admite tres paquetes de E/S PDIO y tres rutas de procesamiento redundantes.

P4: ¿Puede la placa funcionar con un solo paquete de E/S PDIO?

La arquitectura TDBT está diseñada para operar con TMR. No está diseñada para funcionar correctamente con un solo módulo PDIO.

P5: ¿Qué significa el filtro de entrada de 4 ms?

Representa el intervalo de filtrado de entrada del hardware. Ayuda a suprimir las perturbaciones rápidas antes de que el procesador de adquisición evalúe el estado del contacto.

P6: ¿Qué deben comprobar los ingenieros cuando falla un canal de entrada?

Comience con el voltaje de excitación y la continuidad del contacto de campo. A continuación, inspeccione el cableado TB2 y compare la información de diagnóstico del PDIO.

P7: ¿Puede la IS400TDBTH6A sustituir directamente a otra placa TDBT?

No automáticamente. Verifique el voltaje de excitación, la revisión del hardware, las asignaciones de los conectores y la configuración del controlador antes de sustituirla.

P8: ¿Cómo deben los compradores distinguir la IS400TDBTH6AEY de la IS400TDBTH6AEF?

Compare el número de pieza completo de la placa de identificación y la documentación de pedidos del fabricante. No asuma que los sufijos diferentes tienen configuraciones de hardware idénticas.

P9: ¿Qué información deben proporcionar los compradores antes de realizar el pedido?

Proporcione el número de placa existente, el sufijo completo, el tipo de sistema y la cantidad requerida. Una fotografía de la placa de identificación también ayuda a verificar la compatibilidad.

P10: ¿Es la IS400TDBTH6A adecuada para un proyecto de control de turbina de 125 V CC?

Es una opción adecuada para aplicaciones compatibles de entrada de contactos TMR. Confirme la configuración del PDIO y los requisitos de los relés con los planos del proyecto.
