Conmutador IONet GE IS420ESWBH3A Mark VIe – Solución de red de 16 puertos

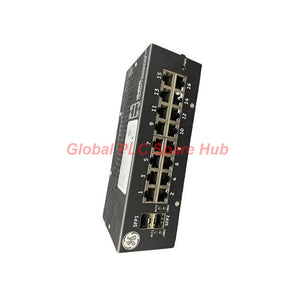

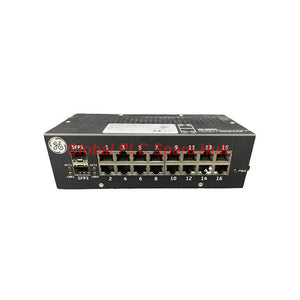

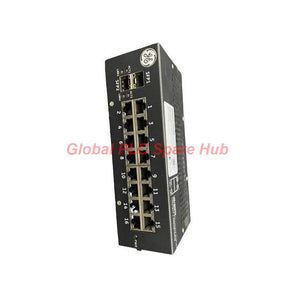

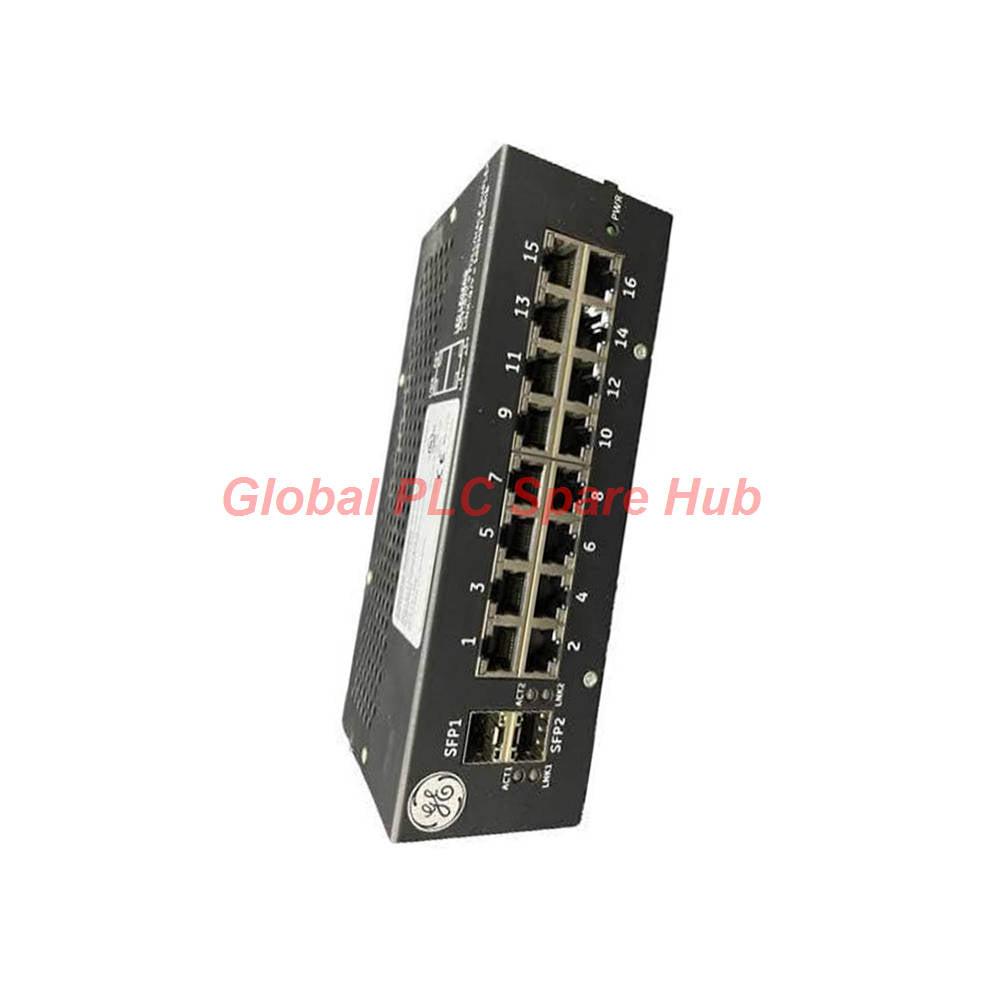

IS420ESWBH3A – Conmutador IONet Ethernet industrial GE Mark VIe

IS420ESWBH3A es un conmutador Ethernet industrial GE diseñado para las plataformas de control de turbinas Mark VIe y Mark VIeS. Proporciona conectividad de red para el hardware de control de turbinas distribuido y admite la comunicación Ethernet industrial.

El conmutador ESWB cuenta con 16 puertos Ethernet de cobre con interfaces RJ45 10/100Base-TX. Sus funciones de conmutación industrial incluyen negociación automática de velocidad, negociación de dúplex, detección HP-MDIX y almacenamiento en búfer de paquetes.

Las entradas de alimentación duales admiten configuraciones de alimentación redundantes. Los LED del panel frontal proporcionan información local sobre la alimentación, la presencia de enlace, la actividad de la red, el modo dúplex y la velocidad de conexión.

Su diseño de montaje en riel DIN permite la instalación en armarios de control industrial. La construcción con refrigeración por convección elimina la necesidad de un ventilador de refrigeración dedicado.

Función de ingeniería principal: El conmutador conecta dispositivos de control Mark VIe compatibles a través de una red Ethernet industrial. Ayuda a gestionar el tráfico de comunicación entre los controladores de turbinas, los equipos de E/S y los dispositivos de red asociados.

01 | Datos técnicos y configuración del hardware

Artículo técnico	Especificación
Fabricante	General Electric (GE)
Número de pieza	IS420ESWBH3A
Abreviatura funcional	ESWB
Categoría de producto	Conmutador IONet Ethernet industrial
Serie de productos	Mark VIe / Mark VIeS
Aplicación de red	Red de control de turbinas GE
Puertos Ethernet de cobre	16 × 10/100Base-TX
Tipo de conector	RJ45
Puertos de fibra	Ninguno, según la configuración de 16 puertos suministrada
Estándares Ethernet	IEEE 802.3, 802.3u y 802.3x
Velocidad de transmisión	10/100 Mbps
Negociación de velocidad	Automática
Configuración dúplex	Negociación automática de half-duplex / full-duplex
MDI/MDIX	Detección automática HP-MDIX
Búfer de paquetes	Mínimo de 256 KB
Capacidad de direcciones MAC	4.000 direcciones
Arquitectura de alimentación	Entradas de alimentación duales
Método de refrigeración	Refrigeración por convección natural
Montaje	Riel DIN / disposición de montaje en panel compatible
Temperatura de funcionamiento	-40°C a +70°C
Humedad relativa	5%–95%, sin condensación
Información de alimentación	Configuración nominal de 24/28 VDC; verificar los límites exactos de entrada
Información de memoria	256 MB DDR SDRAM, según se indica en las especificaciones suministradas
Sistema operativo	QNX Neutrino
Referencia de software	ControlST V04.03.18C
Peso aproximado	2 lb
Fabricante	General Electric

Nota de especificación: Las referencias suministradas contienen diferentes dimensiones y descripciones de entrada de alimentación. Verifique la etiqueta real del hardware y la documentación aplicable de GE antes de la aprobación final de ingeniería. La subida FX de 100 Mbps indicada también requiere confirmación porque la configuración suministrada no identifica ningún puerto de fibra.

02 | Arquitectura de red y capacidades de conmutación

El GE IS420ESWBH3A satisface los requisitos de conectividad Ethernet en los sistemas de control de turbinas distribuidos. Sus interfaces de cobre admiten conexiones entre dispositivos de red compatibles.

Dieciséis conexiones de red de cobre

• Proporciona 16 interfaces Ethernet de cobre RJ45.
• Admite conexiones Ethernet de 10 Mbps y 100 Mbps.
• Utiliza negociación automática de velocidad y dúplex.
• Admite cableado de red Cat 5e UTP compatible.
• Utiliza detección HP-MDIX para simplificar las conexiones de cable compatibles.

Gestión de paquetes y direcciones

El hardware de conmutación proporciona un búfer de paquetes mínimo de 256 KB y admite 4.000 direcciones MAC. El almacenamiento en búfer ayuda a gestionar las diferencias temporales de tráfico entre los puertos de entrada y salida.

Por ejemplo, varios dispositivos de control de turbinas pueden transmitir paquetes simultáneamente. El conmutador puede almacenar temporalmente el tráfico cuando un puerto de salida está ocupado. El rendimiento real depende de la distribución del tráfico y de la configuración de la red.

Configuración de alimentación redundante

Dos entradas de alimentación admiten configuraciones de fuentes de alimentación redundantes. Los ingenieros pueden utilizar esta función para mejorar la disponibilidad de alimentación de la red. Confirme la disposición de cableado aprobada y los requisitos de alimentación antes de la puesta en servicio.

03 | Indicadores del panel frontal y diagnóstico de campo

Los indicadores LED locales ayudan a los técnicos a identificar las condiciones básicas de la red sin conectar equipos de diagnóstico externos.

Indicador	Condición observada	Interpretación de ingeniería
LED de alimentación	Iluminado	Indica una condición de alimentación disponible.
LED de enlace	Amarillo fijo	Indica un enlace de 10 Mbps, según la referencia de diagnóstico suministrada.
LED de enlace	Verde fijo	Indica un enlace de 100 Mbps, según la referencia de diagnóstico suministrada.
LED de enlace	Apagado	Indica que no se ha detectado ningún enlace de red.
LED de actividad	Parpadeante	Indica actividad de tráfico de red.
LED de dúplex / velocidad	Indicación de estado	Ayuda a identificar la condición de conexión negociada.

Procedimiento práctico de resolución de problemas

• Sin enlace: Inspeccione el conector RJ45, la continuidad del cable, la alimentación del dispositivo remoto y el estado del puerto.
• Conexión inesperada de 10 Mbps: Verifique la calidad del cable y la configuración Ethernet del dispositivo remoto.
• Comunicación intermitente: Revise el tráfico de red, la retención de los conectores y la estabilidad de la alimentación.
• Retrasos inesperados de paquetes: Investigue el tráfico simultáneo, la utilización del búfer y la topología de la red.
• Anomalía del indicador de alimentación: Mida la alimentación en los terminales de entrada designados e inspeccione ambas fuentes de alimentación.
• Cambios repetidos de enlace: Verifique el enrutamiento del cable, la interferencia electromagnética, la puesta a tierra y el estado del conector.

04 | Instalación e integración en el armario

El diseño industrial compacto permite la instalación en armarios de control de turbinas. El montaje en riel DIN proporciona una solución práctica para las disposiciones de red de control distribuido.

Secuencia de instalación recomendada

1. Confirmar la identificación: Verifique el número de pieza completo IS420ESWBH3A y la configuración del hardware.
2. Preparar el armario: Verifique el espacio disponible en el riel, la ventilación, la puesta a tierra y el acceso para el cableado.
3. Seleccionar el hardware de montaje: Verifique los clips para riel DIN y la disposición de montaje requeridos.
4. Asegurar el conmutador: Instale la unidad utilizando la orientación de montaje aprobada.
5. Conectar la alimentación: Verifique la polaridad y el voltaje antes de energizar la unidad.
6. Conectar Ethernet: Utilice cables Cat 5e UTP compatibles con conectores RJ45.
7. Comprobar el estado de la red: Observe los indicadores de alimentación, enlace, actividad y velocidad.
8. Verificar la comunicación: Confirme la conectividad con los dispositivos de control de turbinas conectados.

Referencia del hardware de montaje: La información de instalación suministrada identifica los clips para riel DIN 259B2451BVP1 y 259B2451BVP4. Verifique el tipo de clip requerido con la disposición de montaje.

Consideración de instalación: Evite enrutar cables Ethernet junto con conductores de conmutación de alta corriente. Mantenga una separación adecuada y siga las prácticas de puesta a tierra del armario.

05 | Compatibilidad de equipos y áreas de aplicación

El IS420ESWBH3A está destinado a configuraciones de red de control industrial compatibles con GE Mark VIe y Mark VIeS. Su aplicación principal implica la comunicación Ethernet entre los componentes del sistema de control de turbinas.

Categorías de equipos compatibles

• Controladores GE Mark VIe: Conexiones de red para procesadores de control de turbinas compatibles.
• E/S distribuidas Mark VIe: Enlaces de comunicación para dispositivos de red de E/S remotos compatibles.
• Armarios de control de turbinas: Distribución Ethernet dentro de los conjuntos de armarios de control.
• Estaciones de operador e ingeniería: Infraestructura de red para interfaces de sistema de control compatibles.
• Redes de control de seguridad: Configuraciones Mark VIeS aplicables, sujetas a la arquitectura de red aprobada.

Aplicaciones industriales típicas

• Centrales eléctricas de turbinas de gas: Conecta equipos de control de turbinas distribuidos a través de enlaces Ethernet de cobre.
• Instalaciones de turbinas de vapor: Admite la comunicación de red dentro de armarios de control de turbinas compatibles.
• Instalaciones de ciclo combinado: Proporciona conectividad Ethernet para los equipos de control de turbinas de gas y de vapor asociados.
• Conjuntos de control de turbinas eólicas: Puede servir para disposiciones de red Ethernet industrial compatibles cuando la arquitectura de control lo permita.
• Instalaciones de petróleo y gas: Admite equipos accionados por turbinas e infraestructura de control asociada.
• Generación de energía industrial: Proporciona conectividad de red para equipos de automatización distribuidos.

Advertencia de compatibilidad: Una conexión Ethernet estándar no establece automáticamente la compatibilidad con Mark VIe IONet. Verifique las funciones de los dispositivos, la topología de red, el firmware y los modelos de conmutador aprobados antes de la instalación.

06 | Perspectiva de ingeniería: Gestión de tráfico y mantenimiento

El conmutador ESWB GE Mark VIe desempeña un papel importante en la distribución de la red. Su búfer de paquetes y capacidad de direcciones MAC admiten la comunicación entre múltiples dispositivos conectados.

Sin embargo, los ingenieros no deben evaluar el rendimiento de la red únicamente por el número de puertos. Los patrones de tráfico, el tamaño de los paquetes, la topología de la red y los tiempos de comunicación también influyen en el comportamiento del sistema.

Ejemplo de campo 1: Múltiples dispositivos transmitiendo simultáneamente

Varios dispositivos de E/S remotos pueden transmitir información de estado durante el mismo intervalo de control. Si el tráfico converge en una sola conexión de salida, puede producirse una cola temporal de paquetes. Los ingenieros deben inspeccionar la distribución del tráfico y la carga de la red antes de cambiar el conmutador.

Ejemplo de campo 2: Velocidad de red inesperada

Un dispositivo conectado puede establecer un enlace de 10 Mbps en lugar de 100 Mbps. El técnico debe inspeccionar el cable, los contactos del conector y la configuración del puerto remoto. El LED de enlace proporciona una referencia de diagnóstico inicial útil.

Ejemplo de campo 3: Comunicación intermitente del dispositivo

Un controlador de turbina puede reportar comunicación intermitente con un dispositivo remoto. Verifique primero el LED del puerto y la conexión del cable pertinentes. Luego compare los registros de comunicación e inspeccione la condición de la fuente de alimentación. Esta secuencia ayuda a separar las fallas de red de los problemas del lado del controlador.

Recomendaciones de mantenimiento

• Registre la disposición de las conexiones de red antes de reemplazar el conmutador.
• Etiquete los cables Ethernet en ambos extremos para facilitar el rastreo de fallas.
• Inspeccione los conectores RJ45 en busca de contactos flojos y daños mecánicos.
• Monitoree las interrupciones de enlace recurrentes y las alarmas de comunicación.
• Verifique la temperatura y la ventilación del armario durante las inspecciones programadas.
• Verifique ambas entradas de alimentación y sus dispositivos de protección asociados.
• Mantenga un registro de las direcciones de los dispositivos de red y las asignaciones de conexión.

07 | Perspectiva de Global PLC Spare HUB

Al seleccionar un conmutador Ethernet industrial para un sistema de control de turbinas, los ingenieros deben examinar más que el número físico de puertos.

Para el IS420ESWBH3A, tres factores merecen especial atención:

• Topología de red: Confirme la posición del conmutador y las relaciones de los dispositivos conectados dentro de la arquitectura IONet.
• Disponibilidad de alimentación: Verifique la disposición de entrada dual y confirme los requisitos reales de voltaje de suministro.
• Rendimiento de comunicación: Evalúe la carga de la red, la velocidad del enlace y la distribución de paquetes bajo condiciones normales de operación.

Nuestra recomendación de ingeniería es documentar cada puerto conectado antes del reemplazo. Un registro de conexión puerto por puerto reduce los errores de cableado y simplifica la verificación posterior a la instalación.

Por ejemplo, al reemplazar un conmutador en un armario de control de turbinas, los técnicos deben transferir las conexiones de acuerdo con el diagrama de red original. Luego deben verificar cada enlace individualmente y comprobar el estado de comunicación del controlador asociado.

Este método ayuda a evitar retrasos de puesta en servicio evitables y hace que la resolución de problemas de red posterior sea más eficiente.

08 | Suministro, empaque y garantía del producto

Información de suministro	Detalles
Producto	GE IS420ESWBH3A
Descripción del producto	Conmutador IONet Ethernet industrial Mark VIe
Condición	Nuevo, en condición empaquetada de fábrica según se especifica para el pedido
Garantía	Garantía de 12 meses
Transportistas	FedEx, UPS, DHL
Embalaje	Embalaje protector para equipos electrónicos industriales
Accesorios incluidos	Solo los artículos explícitamente confirmados en el pedido

Términos de garantía: Este producto incluye una garantía de 12 meses. Comuníquese con nuestro equipo de ventas para obtener información sobre la cobertura de la garantía, los procedimientos de reclamación y los términos aplicables.

Envío: Admitimos envíos internacionales a través de FedEx, UPS y DHL. Los arreglos de envío dependen del destino, la confirmación del pedido y la disponibilidad del transportista.

09 | Preguntas frecuentes

P1. ¿Cómo deben evaluar los ingenieros este conmutador al ampliar una red IONet existente?

Comience con el diagrama de red aprobado y la asignación de puertos disponibles. Verifique la topología admitida por el controlador y los requisitos de comunicación. También evalúe la concentración de tráfico antes de conectar dispositivos adicionales. La expansión de red no planificada puede afectar el rendimiento de la comunicación.

P2. ¿Qué información deben proporcionar los compradores al buscar esta revisión exacta de hardware?

Proporcione el número de pieza completo, IS420ESWBH3A, y una fotografía de la etiqueta del producto. Incluya la configuración del conmutador existente y la cantidad requerida. Estos detalles ayudan a los proveedores a distinguir variantes de hardware ESWB similares.

P3. ¿La configuración de 16 puertos es adecuada para cada instalación Mark VIe?

No. La capacidad de puertos por sí sola no determina la idoneidad. Los ingenieros deben confirmar el diseño IONet aprobado, el número de dispositivos de red, la topología de comunicación y la configuración del sistema. Siempre verifique la identificación real del hardware antes de realizar el pedido.

P4. ¿Qué deben investigar los técnicos antes de reemplazar un conmutador después de alarmas de comunicación repetidas?

Revise la secuencia de alarma e identifique las conexiones de red afectadas. Compruebe la estabilidad de la alimentación, los indicadores de enlace, el estado de los cables y el estado de los dispositivos conectados. Si varios dispositivos fallan simultáneamente, investigue las rutas de red compartidas antes de aislar un puerto individual.

P5. ¿Cómo pueden los compradores distinguir la variante correcta de ESWB de otros switches de red GE similares?

Compare el número de catálogo completo en lugar de depender de la abreviatura ESWB. Verifique el número de puertos de cobre, la disposición de las interfaces de fibra, los accesorios de montaje, los requisitos de alimentación y la revisión del hardware. Solicite fotografías de la etiqueta cuando el repuesto deba coincidir con una instalación existente.

10 | Solicite una cotización para IS420ESWBH3A

¿Necesita un switch IONet GE IS420ESWBH3A Mark VIe para la red de control de su turbina?

Global PLC Spare HUB ofrece servicios de abastecimiento de repuestos de automatización industrial para sistemas de control GE Mark VIe.

• Identificación del producto y verificación de especificaciones.
• Cotización y confirmación de la cantidad del pedido.
• Envío internacional a través de FedEx, UPS y DHL.
• Garantía de 12 meses.

Contacte hoy mismo con Global PLC Spare HUB. Envíenos el número de pieza, la cantidad requerida y el destino de entrega para recibir una cotización.
