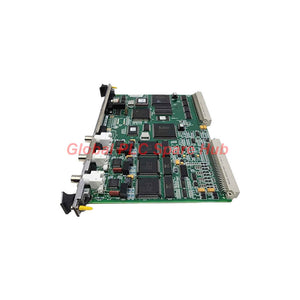

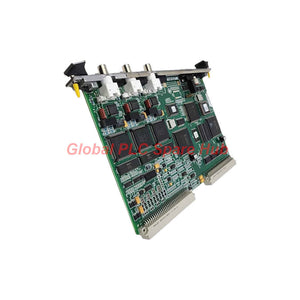

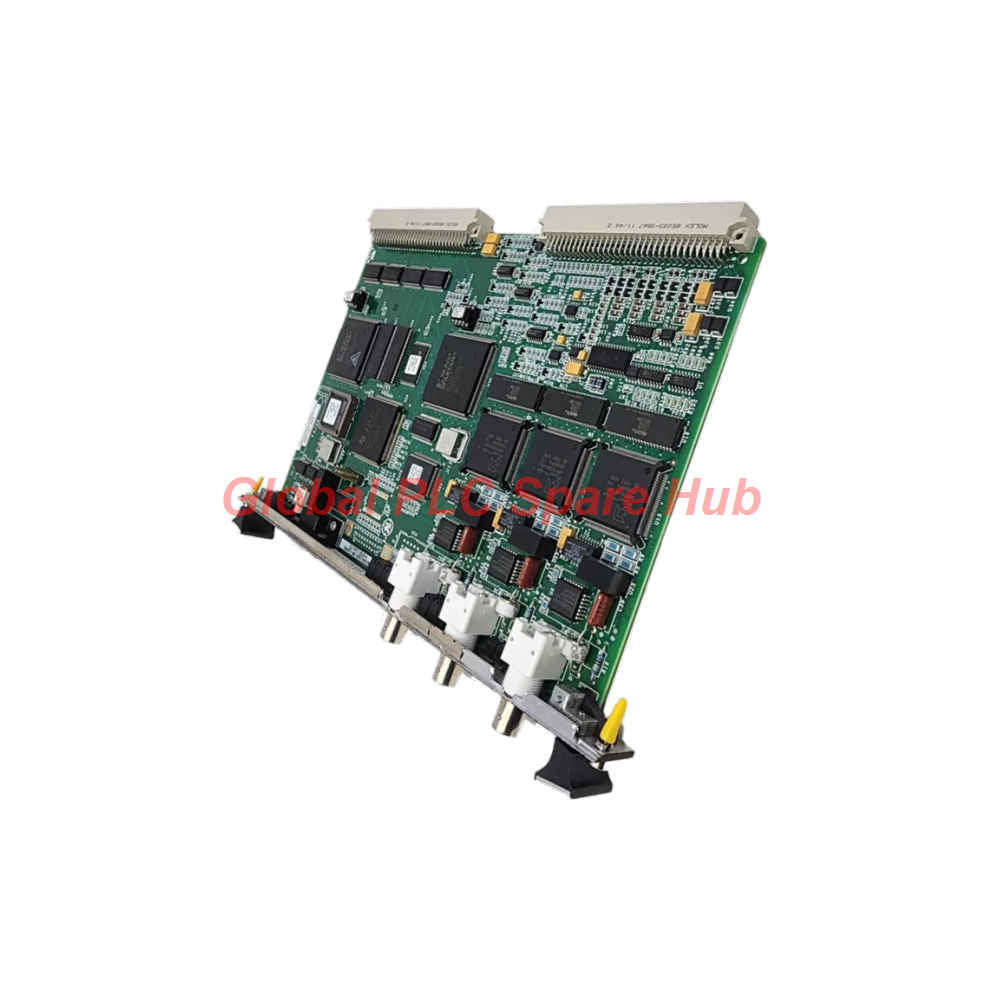

IS215VCMIH2C Tarjeta de comunicación VME GE Speedtronic Mark VI

IS215VCMIH2C | Descripción general del controlador maestro del bus VME

El GE IS215VCMIH2C es una tarjeta controladora maestra del bus VME para el sistema de control de turbinas GE Mark VI Speedtronic. Gestiona la comunicación entre el controlador principal, las tarjetas de E/S VME y los bastidores de E/S distribuidos. También proporciona una interfaz para la red de control IONet. La tarjeta VCMI gestiona la identificación del bastidor y la información asociada de la tarjeta terminal. También coordina la comunicación a través del plano posterior VME. En las arquitecturas redundantes Mark VI, la tarjeta admite la comunicación a través de los canales de control R, S y T. Sus interfaces de red ayudan a conectar los recursos de E/S locales y remotos. Esta tarjeta es especialmente importante en grandes instalaciones de control de turbinas. Un fallo de comunicación puede afectar a la disponibilidad de las E/S y al diagnóstico del controlador.

1. Identificación del producto y perfil de hardware

Parámetro	Especificación
Fabricante	General Electric (GE)
Modelo	IS215VCMIH2C
Abreviatura funcional	VCMI
Serie del producto	Mark VI Speedtronic
Tipo de producto	Tarjeta controladora maestra del bus VME
Categoría de hardware	Tarjeta de comunicación VME
Formato de tarjeta	VME de 6U
Procesador	32 bits
Memoria	Memoria de doble puerto
Número de canales	12 (especificación indicada en la fuente; confirmar la definición de los canales)
Frecuencia de actualización	10 ms (especificación indicada en la fuente)
Corriente de salida analógica	0–20 mA (especificación indicada en la fuente; verificar la aplicación)
Requisitos de alimentación	+5 VCC
Temperatura de funcionamiento	-30 °C a +65 °C
Interfaz de red	Tres puertos IONet
Interfaz serie	RS-232C
Indicadores de estado	Indicadores de funcionamiento, fallo, estado, restablecimiento y de canales
Referencia del manual	GEH-6421M / GEH-6421
País de origen	Estados Unidos
Peso de envío	Aproximadamente 1 libra (0,45 kg)

2. Arquitectura de comunicación y funciones

La VCMI realiza varias tareas de comunicación dentro de la arquitectura de control Mark VI. A. Gestión del plano posterior VME - Actúa como maestra del bus VME en los bastidores de control y E/S. - Coordina la comunicación entre las tarjetas de E/S instaladas. - Gestiona la identificación de las tarjetas dentro del bastidor. - Mantiene la información de identificación asociada de la tarjeta terminal. - Intercambia datos con los módulos del procesador principal. B. Interfaz de red IONet - Proporciona tres puertos de comunicación IONet. - Admite conexiones de red en los canales R, S y T. - Conecta los recursos de E/S locales y remotos. - Intercambia datos de control y E/S a través de la red. - Admite arquitecturas distribuidas de control de turbinas. C. Coordinación de la comunicación del bastidor - Admite la comunicación entre bastidores VME. - Coordina la identificación de los bastidores de E/S. - Proporciona una interfaz para configuraciones de E/S remotas. - Ayuda a mantener las rutas de comunicación en todo el sistema de control. D. Intercambio de datos del procesador - Utiliza memoria de doble puerto para el intercambio de datos. - Transfiere información relacionada con la ejecución a través de la arquitectura de control. - Admite la comunicación con los módulos del procesador principal. - Funciona con el entorno de software de aplicaciones Mark VI.

3. Interfaz del panel frontal e indicadores de estado

El panel frontal proporciona acceso físico a las interfaces de comunicación y a los indicadores de diagnóstico.

Elemento del panel frontal	Función
Puerto RS-232C	Interfaz serie para operaciones de servicio y diagnóstico compatibles.
Puerto IONet 1	Primera interfaz de comunicación de red.
Puerto IONet 2	Segunda interfaz de comunicación de red.
Puerto IONet 3	Tercera interfaz de comunicación de red.
LED TX	Indica la actividad de transmisión de red.
LED RX	Indica la actividad de recepción de red.
LED CD	Indica el estado de detección de portadora.
LED RUN	Indica el estado de funcionamiento de la tarjeta.
LED FAIL	Indica una condición de fallo de la tarjeta.
LED STATUS	Proporciona información adicional sobre el estado de la tarjeta.
Interruptor de restablecimiento	Proporciona una función de restablecimiento de hardware.
Indicadores 1, 2, 4, 8	Proporcionan información adicional de diagnóstico o de estado.

La interpretación de los LED depende de la revisión de la tarjeta y de la documentación del sistema. Utilice el manual de diagnóstico de GE aplicable al evaluar los patrones de fallo.

4. Topologías de red de E/S locales y remotas

El IS215VCMIH2C admite diferentes disposiciones de bastidores dentro del sistema de control Mark VI. Topología A: Configuración compacta de E/S locales - Las tarjetas de E/S se encuentran en el bastidor de control VME principal. - La VCMI gestiona la comunicación a través del plano posterior local. - Tres puertos IONet proporcionan las conexiones de red R, S y T. - No se requieren bastidores de E/S remotos adicionales en esta disposición. Topología B: Configuración de E/S distribuidas - El bastidor de control principal se conecta a bastidores de E/S remotos. - Cada bastidor de E/S utiliza su propia tarjeta VCMI. - IONet proporciona la ruta de comunicación entre los bastidores compatibles. - Las señales de campo distribuidas pueden llegar a la arquitectura de control principal. - La identificación del bastidor permite una gestión organizada de las E/S. Topología C: Configuración de control TMR - R, S y T representan los tres canales de control redundantes. - Los recursos de E/S correspondientes admiten la arquitectura redundante. - Las rutas de comunicación deben coincidir con la topología de sistema aprobada. - Los tres canales requieren una configuración correcta de la red y del bastidor.

5. Directrices de instalación y configuración

Una instalación correcta es esencial para una comunicación estable por VME y por red. Instalación mecánica 1. Confirme el número de pieza completo y la revisión de hardware. 2. Verifique el formato de la tarjeta y la compatibilidad con el bastidor. 3. Aísle la alimentación del bastidor según los procedimientos de mantenimiento. 4. Inspeccione el conector del plano posterior VME. 5. Compruebe que la tarjeta no presente daños físicos. 6. Inserte la tarjeta en la posición del bastidor aprobada. 7. Asegure la tarjeta utilizando el hardware de sujeción designado. Instalación de red 1. Identifique las asignaciones de red R, S y T. 2. Compruebe cada cable y conector IONet. 3. Verifique la topología de red con los planos del sistema. 4. Confirme la identificación del bastidor remoto. 5. Inspeccione el enrutamiento y la terminación de los cables. 6. Compruebe la actividad de los indicadores TX, RX y CD. 7. Revise el estado de comunicación del controlador después del arranque. Verificación de la configuración - Confirme la identificación de la tarjeta de E/S instalada. - Compruebe las asociaciones de las tarjetas terminales. - Verifique la configuración del bastidor en el software de aplicaciones. - Revise el estado de comunicación de cada canal redundante. - Confirme que la topología de E/S remota coincida con los planos de ingeniería. No cambie las asignaciones de red ni las configuraciones de bastidor sin un procedimiento de cambio de sistema aprobado.

6. Diagnóstico de campo y aislamiento de fallos

La VCMI proporciona varios puntos de diagnóstico útiles. Los ingenieros pueden utilizar el panel frontal, los indicadores de actividad de red y el diagnóstico del controlador para aislar los problemas de comunicación.

Condición observada	Causa potencial	Acción recomendada
Indicador RUN anormal	Problema de arranque o de ejecución de la tarjeta	Compruebe el asentamiento de la tarjeta, la alimentación y el diagnóstico del controlador.
Indicador FAIL activo	Fallo de la tarjeta o fallo de diagnóstico interno	Registre el estado del LED y revise los registros de fallos.
Sin actividad TX	Problema de transmisión de red	Inspeccione la configuración de red y el estado de comunicación.
Sin actividad RX	Falta de tráfico de red entrante	Compruebe la ruta de red conectada y el dispositivo remoto.
Indicador CD anormal	Problema de portadora o de conexión física de red	Inspeccione la continuidad del cable y el estado del conector.
E/S remota no disponible	Fallo del cable IONet, del bastidor o de la configuración	Compruebe el estado de la VCMI remota y la identificación del bastidor.
Un canal redundante no disponible	Fallo de comunicación específico del canal	Compare los diagnósticos de red de los canales R, S y T.
Discrepancia en la identificación de la tarjeta de E/S	Configuración incorrecta del bastidor o asociación incorrecta de la tarjeta terminal	Compare el hardware instalado con los registros de configuración.

Secuencia de resolución de problemas recomendada - Paso 1: Registre todos los estados de los LED del panel frontal. - Paso 2: Verifique la alimentación de +5 VCC del bastidor. - Paso 3: Inspeccione el conector VME y el asentamiento de la tarjeta. - Paso 4: Compruebe las conexiones de los cables IONet. - Paso 5: Compare la actividad de TX, RX y CD. - Paso 6: Revise la identificación del bastidor y la configuración de E/S. - Paso 7: Compare el estado de comunicación de R, S y T. - Paso 8: Revise los registros de eventos del sistema y los mensajes de diagnóstico. Esta secuencia ayuda a distinguir los fallos de hardware de los problemas de configuración de red. También reduce la sustitución innecesaria de tarjetas de controlador que funcionan correctamente.

7. Equipos compatibles y aplicaciones industriales

El IS215VCMIH2C está diseñado para la plataforma de control de turbinas GE Mark VI. Es adecuado para instalaciones que requieren coordinación de bastidores VME y comunicación de E/S distribuidas. Grupos de equipos compatibles - Bastidores de control VME GE Mark VI. - Bastidores de E/S GE Mark VI compatibles. - Conjuntos del controlador principal de turbinas. - Conjuntos de bastidores de E/S remotos. - Infraestructura de red IONet compatible. - Tarjetas de E/S y tarjetas terminales Mark VI asociadas. - Instalaciones de canales de control redundantes R, S y T. La compatibilidad con tarjetas individuales depende de la configuración del bastidor, la revisión de hardware y el software de aplicaciones. Aplicaciones industriales típicas - Sistemas de control de generadores de turbinas de gas. - Sistemas de control de turbinas de vapor. - Centrales eléctricas de ciclo combinado. - Instalaciones de E/S distribuidas de turbinas. - Instalaciones industriales de generación de energía. - Sistemas de control auxiliares de turbinas. - Aplicaciones de control de turbinas eólicas en las que el sistema instalado especifique este hardware. - Proyectos de automatización de grandes turbinas industriales.

8. Perspectiva de Global PLC Spare HUB

Desde la perspectiva de la ingeniería de campo, la VCMI debe tratarse como un componente de infraestructura de comunicación, no como una simple tarjeta de expansión de E/S. Su estado afecta directamente al intercambio de datos entre el controlador y la arquitectura de E/S instalada. Caso práctico 1: Pérdida de comunicación con el bastidor de E/S remoto Un ingeniero puede comprobar que el controlador principal sigue operativo mientras que un bastidor de E/S remoto deja de estar disponible. En esta situación, sustituir inmediatamente la VCMI no es el mejor primer paso. Inspeccione primero el cable y el conector IONet. A continuación, compruebe los indicadores TX, RX y CD en ambos extremos de la ruta de comunicación. Si las conexiones físicas parecen normales, revise la identificación del bastidor remoto y la configuración del controlador. Esto ayuda a determinar si el fallo pertenece a la ruta de red o al hardware instalado. Caso práctico 2: Un canal redundante informa de un fallo de comunicación Una instalación TMR puede informar de un estado de comunicación anormal en un canal. Compare los diagnósticos de los canales R, S y T. Compruebe los cables de red correspondientes, las conexiones de los bastidores y el estado de la VCMI. Si solo un canal muestra una actividad anormal, centre la investigación en ese canal. Evite cambiar las tres configuraciones de red al mismo tiempo. Caso práctico 3: Discrepancia en la identificación de la tarjeta de E/S La sustitución de una tarjeta de E/S puede dar lugar a una alarma de identificación o de configuración. Compruebe el modelo de la tarjeta instalada y la asociación de la tarjeta terminal. Compare la disposición física del bastidor con la base de datos de ingeniería. La VCMI gestiona la información de identificación de bastidores y tarjetas. Por lo tanto, los registros de configuración incorrectos pueden afectar al reconocimiento de las E/S. Nuestra recomendación de ingeniería Para instalaciones críticas Mark VI, mantenga una VCMI de repuesto verificada con la revisión de hardware correcta. Antes de la sustitución, registre las asignaciones de red existentes y la configuración del bastidor. Confirme la tarjeta de repuesto con el manual de GE aplicable y la configuración del sistema.

9. ¿Por qué elegir el IS215VCMIH2C?

- Control maestro del bus VME: Coordina la comunicación a través del bastidor de control. - Conectividad IONet: Proporciona tres interfaces de red para la comunicación del sistema. - Soporte de E/S distribuidas: Conecta recursos de E/S locales y remotos compatibles. - Arquitectura TMR: Admite disposiciones de comunicación utilizando los canales R, S y T. - Memoria de doble puerto: Admite el intercambio de datos dentro de la arquitectura del controlador. - Diagnóstico del panel frontal: Proporciona LED e interruptor de restablecimiento para el mantenimiento. - Diseño industrial: Admite el entorno operativo especificado de Mark VI.

10. Embalaje, garantía y envío internacional

Suministro del producto - Fabricante: General Electric. - Número de pieza: IS215VCMIH2C. - Tipo de producto: Tarjeta controladora maestra del bus VME. - Serie del producto: Mark VI. - País de origen: Estados Unidos. Embalaje estándar - 1 × Tarjeta controladora GE IS215VCMIH2C. - Embalaje protector para componentes electrónicos. - Documentación de envío. - Información de identificación del producto. Garantía - Garantía de 12 meses a partir de la fecha de inicio de garantía acordada. - Registros de pedido e identificación del producto. - Asistencia técnica para la verificación del modelo. - Servicio de garantía según las condiciones de venta acordadas. Métodos de envío - FedEx International Express. - UPS Worldwide. - DHL Express. Tiempo de despacho Los pedidos se preparan para su envío en un plazo de 24–48 horas después de la confirmación del pedido y la verificación del stock. Hay disponibilidad de envío internacional y soporte de seguimiento.

11. Preguntas frecuentes

P1: ¿Qué información deben registrar los ingenieros antes de sustituir una tarjeta VCMI? Registre el número de modelo completo, la revisión de hardware, la posición del bastidor y las asignaciones de red. Fotografía las conexiones de cable existentes y los estados de los LED. También conserve la configuración actual del bastidor de E/S. Estos registros ayudan a evitar conexiones incorrectas durante la sustitución. P2: ¿Por qué puede funcionar un controlador normalmente mientras algunos datos de E/S dejan de estar disponibles? El procesador principal y las rutas de comunicación de E/S realizan funciones diferentes. Un controlador local puede seguir operativo mientras falla una conexión IONet o un bastidor remoto. Los ingenieros deben inspeccionar la ruta de comunicación afectada antes de investigar todo el controlador. P3: ¿Cuál es la importancia de ingeniería de la memoria de doble puerto? La memoria de doble puerto proporciona un mecanismo de intercambio de datos compartido entre recursos de procesamiento o comunicación. Admite una transferencia de información eficiente dentro de la arquitectura del controlador. Su funcionamiento debe evaluarse mediante el diagnóstico de GE aplicable en lugar de mediante pruebas de memoria externas. P4: ¿Se puede instalar el IS215VCMIH2C en cualquier bastidor VME de 6U? No. Un formato físico idéntico no garantiza la compatibilidad eléctrica o funcional. Confirme el plano posterior del bastidor, la asignación de la ranura, los requisitos de alimentación y la configuración de hardware de Mark VI antes de la instalación. P5: ¿Cómo deben evaluar los compradores la revisión C al buscar un repuesto? Compare el número de pedido completo y la revisión con la tarjeta instalada. Compruebe el manual del sistema y la lista de hardware aprobado para verificar la compatibilidad de la revisión. No asuma que una revisión anterior de la VCMI proporciona una funcionalidad idéntica. Solicite confirmación antes de sustituirla por una con un sufijo diferente.
