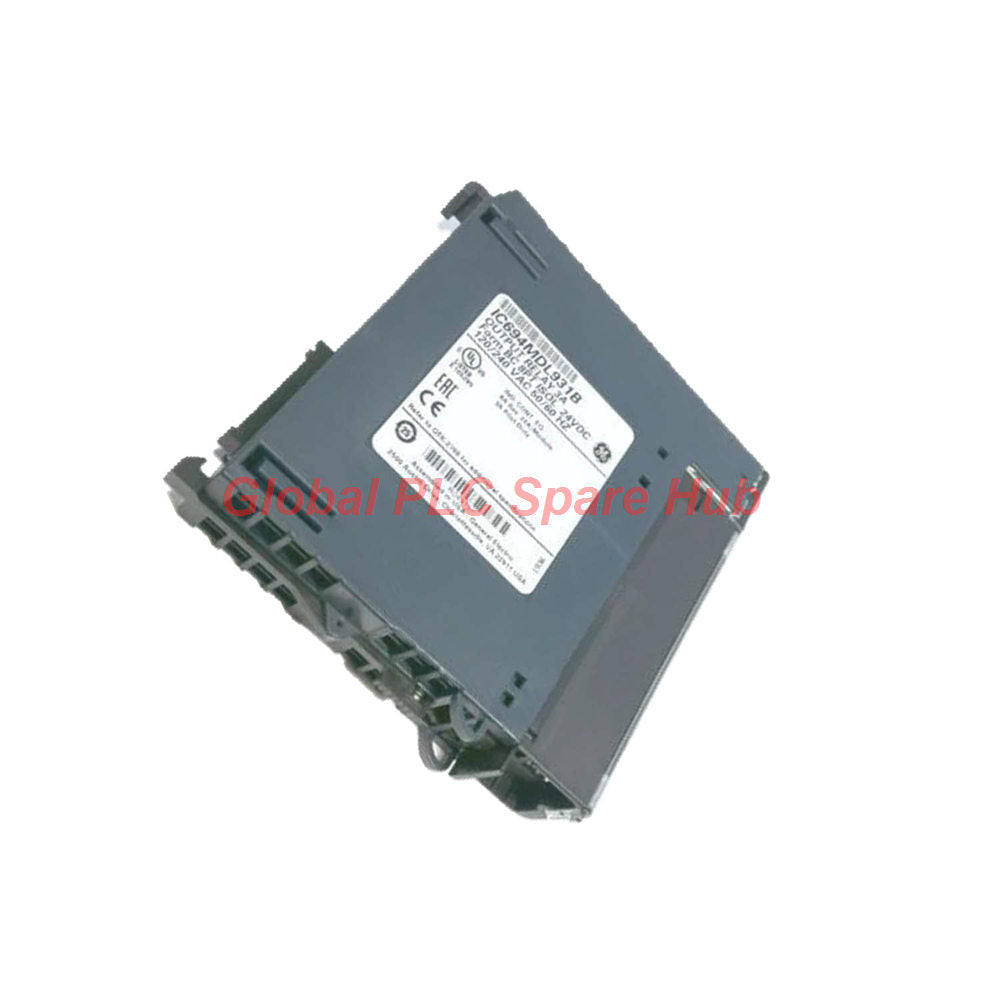

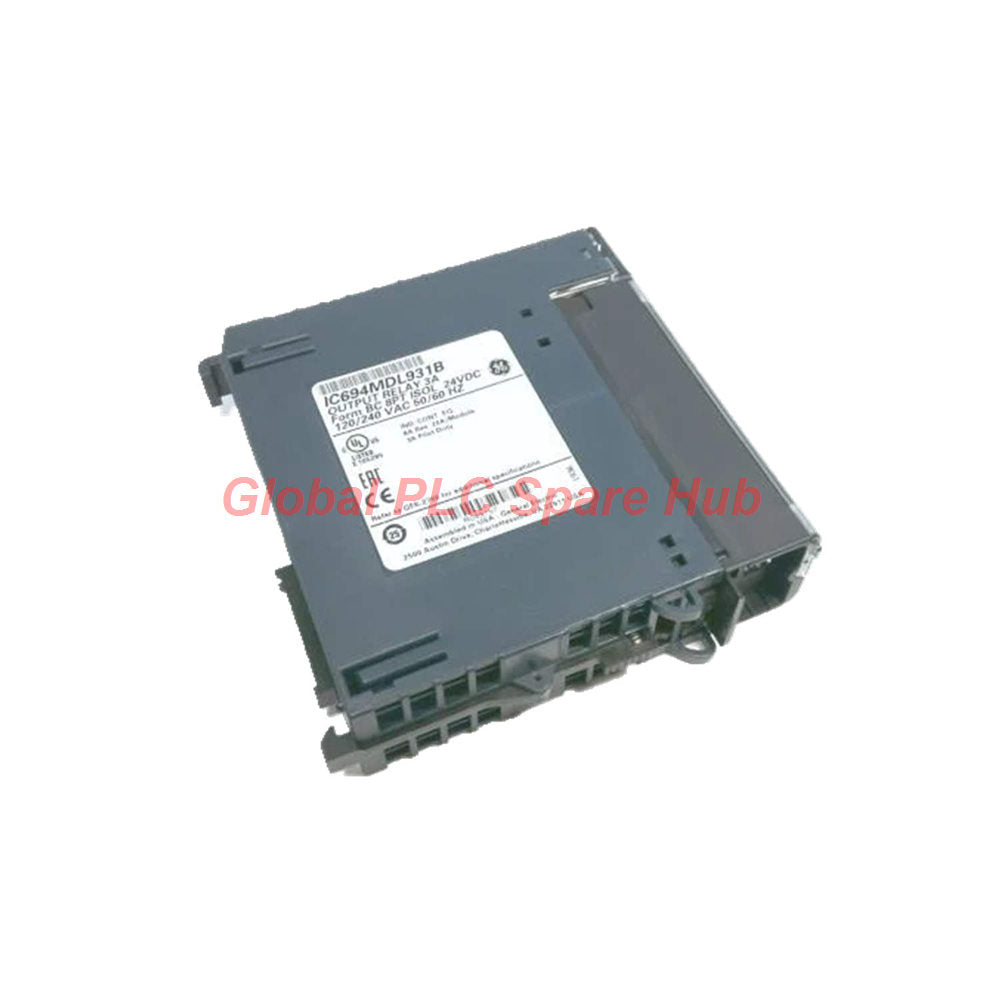

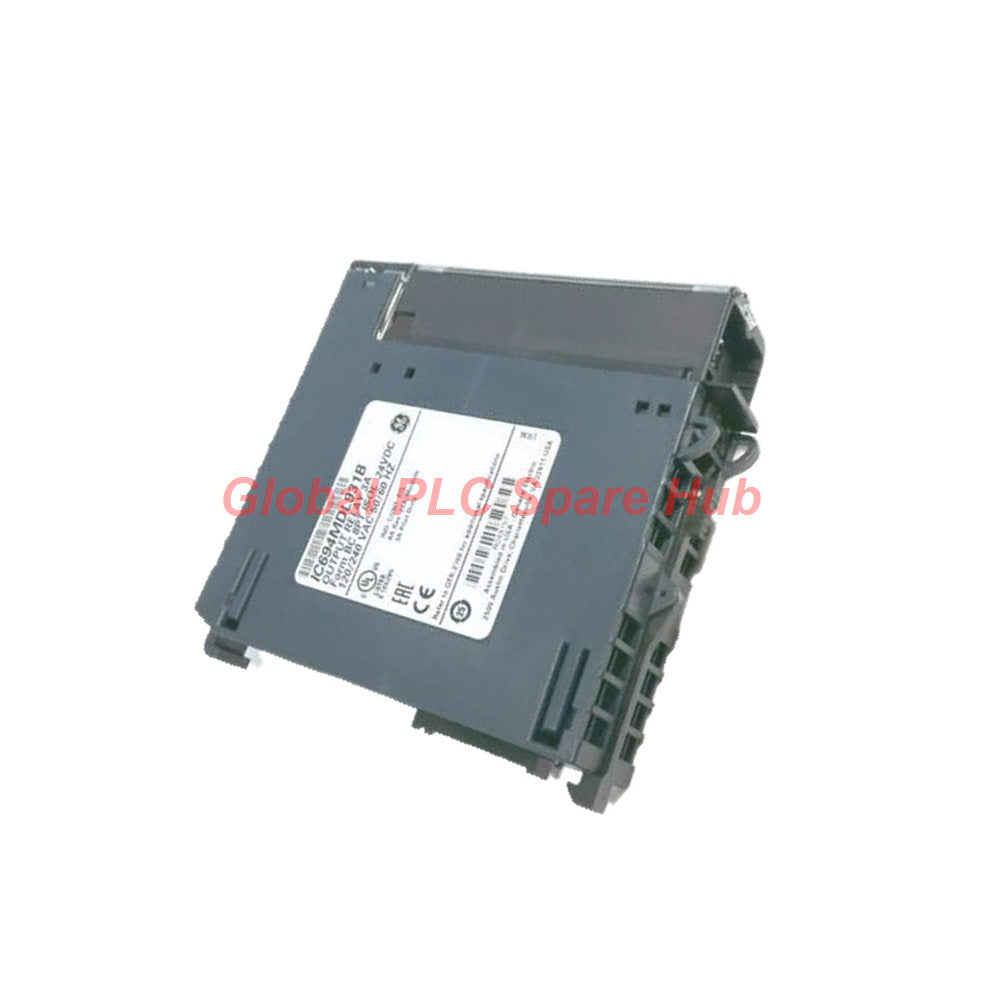

Módulo de salida de relé de 8 puntos IC694MDL931 GE Fanuc RX3i PACSystem
Manufacturer: GE Fanuc
Product No.: IC694MDL931
Condition： En stock
Product Type: Módulo de salida de relé
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Perspectiva de Global PLC Spare HUB
El módulo de salida de relé IC694MDL931 proporciona capacidades flexibles de conmutación aislada para arquitecturas de control PACSystems RX3i. Durante una reciente revisión de automatización de una planta de tratamiento de aguas residuales, esta unidad IC694MDL931 gestionó con éxito cargas inductivas de solenoide de alta potencia a través de bucles de control de CA y CC separados. Los técnicos de la planta aprecian su diseño de circuito individualmente aislado, que evita la interferencia entre circuitos y maneja de forma segura dispositivos de campo de voltaje mixto sin relés de interposición externos.
Descripción general del producto y desglose de la configuración
| Componente del sistema | Especificación técnica |
|---|---|
| Marca | GE Fanuc |
| Serie del producto | RX3i PACSystem |
| Número de catálogo / pieza | IC694MDL931 |
| Descripción del módulo | Módulo de salida de relé de 8 puntos |
| Disposición del circuito de salida | 8 circuitos individualmente aislados (4 relés N.C. y 4 relés de Formulario C) |
| Ubicación del chasis | Instalable en cualquier ranura de E/S de un rack PACSystems RX3i (no intercambiable en caliente) |
| Indicación de estado | 32 LED de estado numerados individualmente en el panel frontal |
Matriz de especificaciones técnicas
| Parámetro de ingeniería | Especificación del módulo |
|---|---|
| Tensión nominal de funcionamiento | 24 voltios CC o 240 voltios CA (50 a 60 Hz) |
| Rango de tensión aceptable | 5 a 30 voltios CC o 5 a 250 voltios CA |
| Corriente de conmutación de carga | 8.0 amperios máx. por punto (20 amperios máx. agregados por módulo) |
| Requisito de carga mínima | 10 miliamperios por punto de salida |
| Clasificación de corriente de irrupción | 8.0 amperios por ciclo máximo |
| Tiempo de respuesta (encendido/apagado) | 15.0 milisegundos máximo |
| Consumo de corriente del backplane | 6.0 miliamperios máximo a 5 voltios CC |
| Aislamiento dieléctrico | 250 voltios CA continuos (salida a salida y campo a backplane) |
Hardware compatible y entornos de implementación
- Compatible con racks de backplane de GE Fanuc PACSystems RX3i y la serie heredada 90-30 PLC.
- Diseñado para interconectar actuadores industriales de alta corriente, arrancadores de motor, lámparas indicadoras y solenoides de control.
- Adecuado para paneles de control de múltiples voltajes que requieren un estricto aislamiento eléctrico canal a canal.
- Ideal para bucles de control discretos que funcionan con fuentes de alimentación externas de CA y CC mixtas.
Capacidades de diagnóstico avanzadas
- 32 indicadores en el panel frontal proporcionan visibilidad inmediata a nivel de canal para la resolución de problemas de estado en tiempo real.
- El aislamiento punto a punto protege los componentes internos del backplane contra fallas localizadas por sobretensión.
- Los terminales de salida común individuales simplifican el rastreo de circuitos en vivo y la segregación de bucles durante el mantenimiento.
Logística, cumplimiento y garantía
- Logística de envío: Envío exprés global gestionado de forma fiable a través de FedEx, UPS y DHL.
- Ventana de envío: Procesamiento, verificación y envío de pedidos garantizados en 24 a 48 horas.
- Garantía: Respaldado por una garantía de calidad integral de 12 meses de Global PLC Spare HUB.
Preguntas frecuentes
¿Por qué el módulo IC694MDL931 se clasifica como inadecuado para operaciones de intercambio en caliente?
Insertar o quitar este módulo mientras la alimentación del rack está activa puede causar arcos eléctricos, dañar los pines del backplane o provocar fallas graves de comunicación en el bus RX3i.
¿Cómo afecta la disposición de circuito mixto (4 relés N.C. y 4 relés de Formulario C) al diseño del cableado de campo?
Permite a los ingenieros cablear tanto bucles de seguridad normalmente cerrados como configuraciones de conmutación de cambio a través de un solo módulo sin bloques de terminales adicionales.
¿Qué sucede si la corriente de carga inductiva cae por debajo del umbral mínimo de 10 miliamperios?
Las corrientes extremadamente bajas no mantienen una acción de limpieza de contacto mecánico adecuada, lo que lleva con el tiempo a la acumulación de carbón y a una resistencia de contacto intermitente.
Guía de compra: ¿Cuándo debe un ingeniero elegir un módulo de salida de relé aislado en lugar de opciones de estado sólido?
Seleccione este módulo de relé al conmutar cargas pesadas de CA/CC o cuando el aislamiento eléctrico completo entre fuentes de alimentación de campo dispares sea obligatorio.
¿Qué paso de diagnóstico deben tomar los técnicos si un LED de canal de salida se ilumina pero el dispositivo de campo permanece apagado?
Verifique el fusible de la fuente de alimentación externa suministrada por el usuario, verifique la estanqueidad de los tornillos de los terminales y pruebe la continuidad a través del contacto del relé específico.
