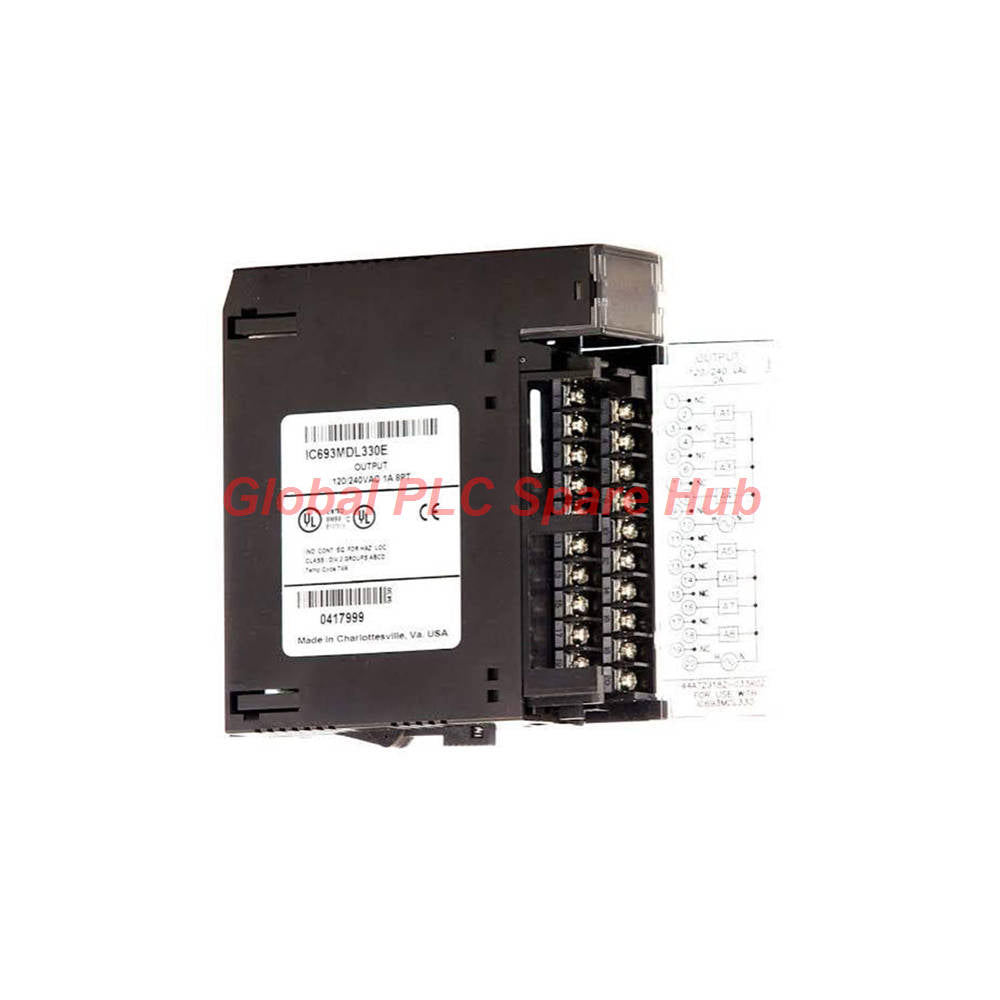

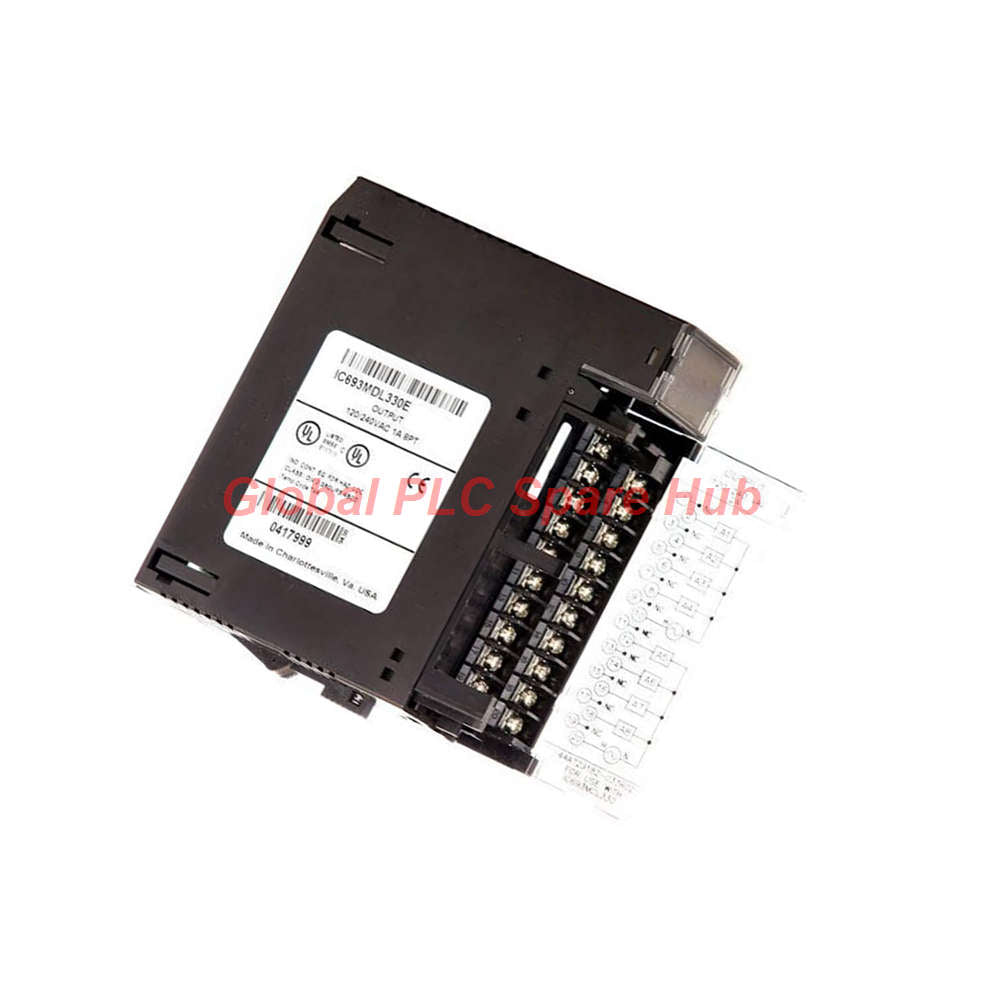

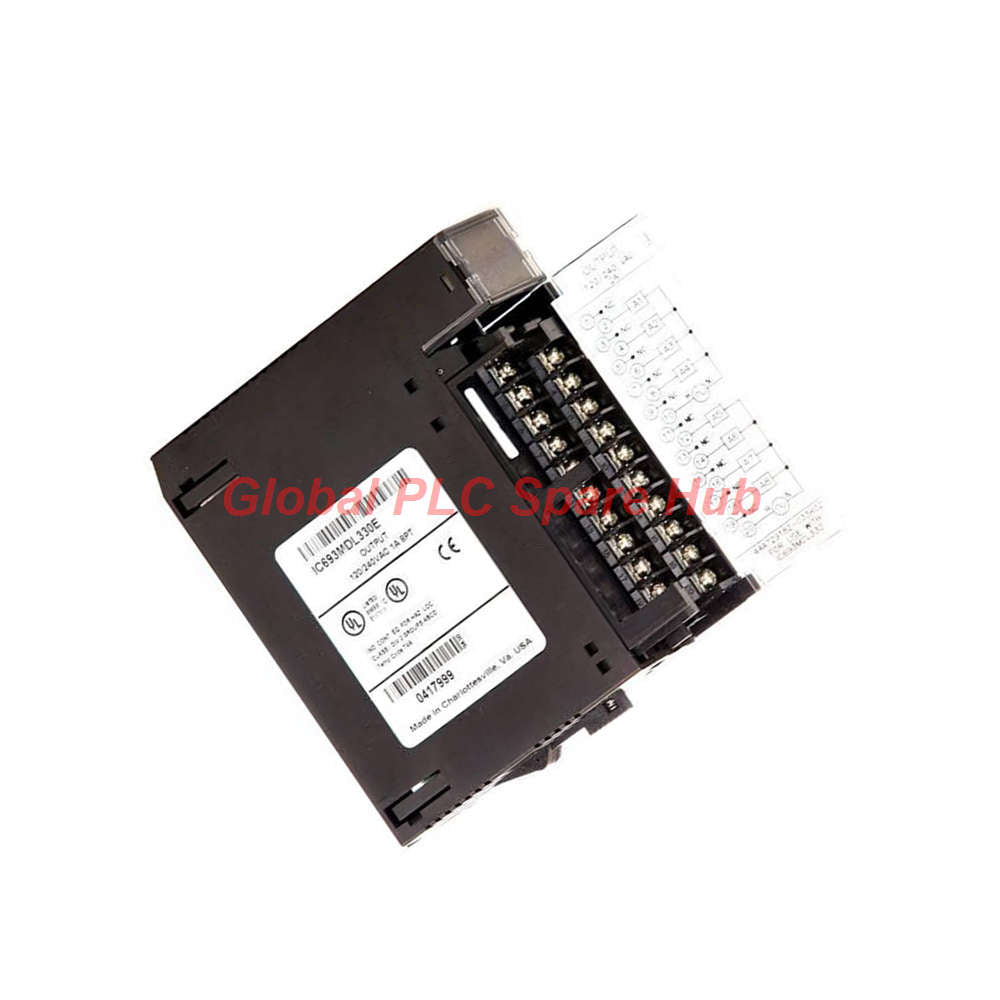

Módulo de salida de CA discreta IC693MDL330 GE Fanuc

Descripción general del producto

El IC693MDL330 es un módulo de salida discreta de CA de alta corriente de 8 puntos diseñado para la arquitectura de PLC GE Fanuc Serie 90-30 (fabricado por GE Intelligent Platforms / Emerson). Operando en un espectro de voltaje de carga de CA de 85 a 264 Vac (50/60 Hz), el módulo está dispuesto en dos grupos aislados de cuatro canales de salida cada uno. Diseñado para conmutar cargas de campo resistivas y de alta inductancia, cada punto de salida en el IC693MDL330 entrega hasta 2 A de corriente continua con una capacidad de corriente de arranque activa que alcanza un pico de 20 A por ciclo.

Debido a que las líneas comunes internas de los dos grupos de salida no están unidas, cada grupo puede operar en fases de fuente de alimentación distintas o circuitos de servicios públicos independientes mientras mantiene un aislamiento óptico de campo a lógica de 1500 V. Cada circuito común incorpora un fusible de protección de 5 A junto con redes individuales de supresión de amortiguación RC a través de cada interruptor de salida para absorber transitorios de línea y ruido de arco de contacto. La unidad cuenta con dos filas de estado LED (luces de estado verdes A1–A8) más un LED de diagnóstico rojo "F" dedicado que alerta a los operadores instantáneamente en caso de falla del fusible.

Características y beneficios clave

• Grupos comunes aislados duales: 8 puntos de salida divididos en dos grupos de 4 canales permiten la alimentación de fase mixta o de fuente de alimentación separada.
• Manejo de alta corriente de arranque: Soporta hasta 20 A de corriente de arranque máxima por ciclo (10 veces la clasificación nominal) para accionar cargas pesadas de solenoides inductivos e iluminación.
• Redes de amortiguación RC integradas: Los filtros de supresión integrados limitan los transitorios de alto voltaje causados por la conmutación de línea y el colapso de la carga inductiva.
• Protección de fusible dedicada: Cuenta con fusibles individuales de 5 A por grupo común para aislar fallas de carga antes de que se produzcan daños en el backplane.
• Diagnósticos LED completos: 8 LED de estado lógico verdes (A1–A8) más un indicador central rojo "F" de fusible fundido aceleran la resolución de problemas en el campo.
• Rendimiento de baja caída de voltaje: La caída máxima de voltaje de salida está limitada a 1.5 V a plena carga, manteniendo una entrega terminal estable.

Especificaciones técnicas

Los parámetros mecánicos, eléctricos y de rendimiento detallados para el IC693MDL330 se estructuran a continuación:

Equipos objetivo y escenarios de aplicación

• Control directo de contactores de CA de alta potencia, arrancadores de motor y solenoides industriales pesados.
• Conmutación de circuitos de iluminación incandescente de plantas y matrices de lámparas indicadoras de alta potencia.
• Gestión de carga de CA multifásica donde el Grupo de Canales 1 y el Grupo de Canales 2 funcionan con redes de energía separadas.
• Mantenimiento y reemplazo del sistema GE Serie 90-30 en líneas de procesamiento, empaquetado y manejo de materiales.

Capacidades de diagnóstico e indicadores operativos

El IC693MDL330 proporciona retroalimentación visual inmediata a través de su matriz de LED en el panel frontal. Durante el funcionamiento normal, los LED verdes A1 a A8 reflejan los comandos lógicos enviados desde el backplane de la CPU. Si se produce un evento de sobrecorriente o un cortocircuito de campo y se abre un fusible de línea común de 5 A, el LED rojo central "F" se ilumina inmediatamente. Los técnicos pueden diagnosticar fallas de línea sin sondear con un medidor verificando si los comandos lógicos no producen corriente de salida en el grupo de 4 canales correspondiente.

Perspectiva y experiencia de campo de Global PLC Spare HUB

Preste mucha atención a la especificación de corriente de carga mínima de 100 mA al diseñar o reemplazar cargas en el IC693MDL330. Debido a que esta tarjeta de salida de CA utiliza elementos de conmutación de estado sólido con amortiguadores RC incorporados, intentar accionar cargas de potencia ultrabaja (como relés de interposición de alta impedancia o micro luces piloto por debajo de 100 mA) puede causar que la corriente de fuga a través del amortiguador mantenga el dispositivo de campo continuamente energizado o parpadeando cuando se apaga.

Cuando opere en paneles con alta temperatura ambiente (cercana a 40 °C o superior), recuerde que la corriente continua total por grupo de 4 puntos se reduce térmicamente a 4.0 A en total. Equilibrar las cargas de corriente pesadas entre ambos grupos aislados, en lugar de concentrar todas las cargas de alta corriente en una sola línea común, evita disparos térmicos molestos y prolonga la vida útil de los interruptores de salida internos.

Cumplimiento, envío y términos de garantía

• Contenido del paquete: 1 x Módulo de salida de CA original IC693MDL330 sellado en embalaje protector ESD.
• Cobertura de la garantía: Totalmente respaldada por una garantía de reemplazo de 12 meses a partir de la fecha de compra.
• Servicio de mensajería global exprés: Se envía dentro de 24 a 48 horas utilizando los servicios internacionales exprés de DHL, FedEx y UPS.

Preguntas frecuentes (FAQ)

Pregunta: ¿Se pueden conectar cargas de CC directamente a los terminales de salida de esta tarjeta de la Serie 90-30?

Respuesta: No, esta tarjeta está estrictamente diseñada para la conmutación de cargas de CA dentro de la ventana de 85 a 264 Vac y no se apagará ni funcionará correctamente con alimentación de CC.

Pregunta: ¿Está permitido conectar la alimentación de la Fase A al Grupo 1 y la alimentación de la Fase B al Grupo 2 en la misma tarjeta?

Respuesta: Sí, debido a que los dos comunes del grupo están aislados eléctricamente, cada grupo de 4 canales puede operar en fases de CA completamente distintas o en suministros separados.

Pregunta: ¿Qué causa que una luz piloto de campo permanezca tenuemente iluminada cuando el canal de salida está apagado?

Respuesta: La corriente de fuga en estado apagado que pasa a través del circuito de amortiguación RC integrado puede iluminar indicadores de baja corriente que no consumen la carga mínima requerida de 100 mA.

Pregunta: ¿Qué acción se debe tomar si la luz roja "F" en el panel frontal se enciende?

Respuesta: Inspeccione el cableado de campo en busca de cortocircuitos o bobinas sobrecargadas, luego reemplace el fusible común de grupo de 5 A abierto ubicado detrás de la puerta del módulo.

Pregunta: ¿Cuánta corriente de arranque puede manejar un punto de salida individual durante el encendido en frío de una lámpara?

Respuesta: Cada punto puede manejar una corriente de arranque máxima de hasta 20 A por ciclo para adaptarse a las altas demandas de corriente inicial de lámparas incandescentes y solenoides.
