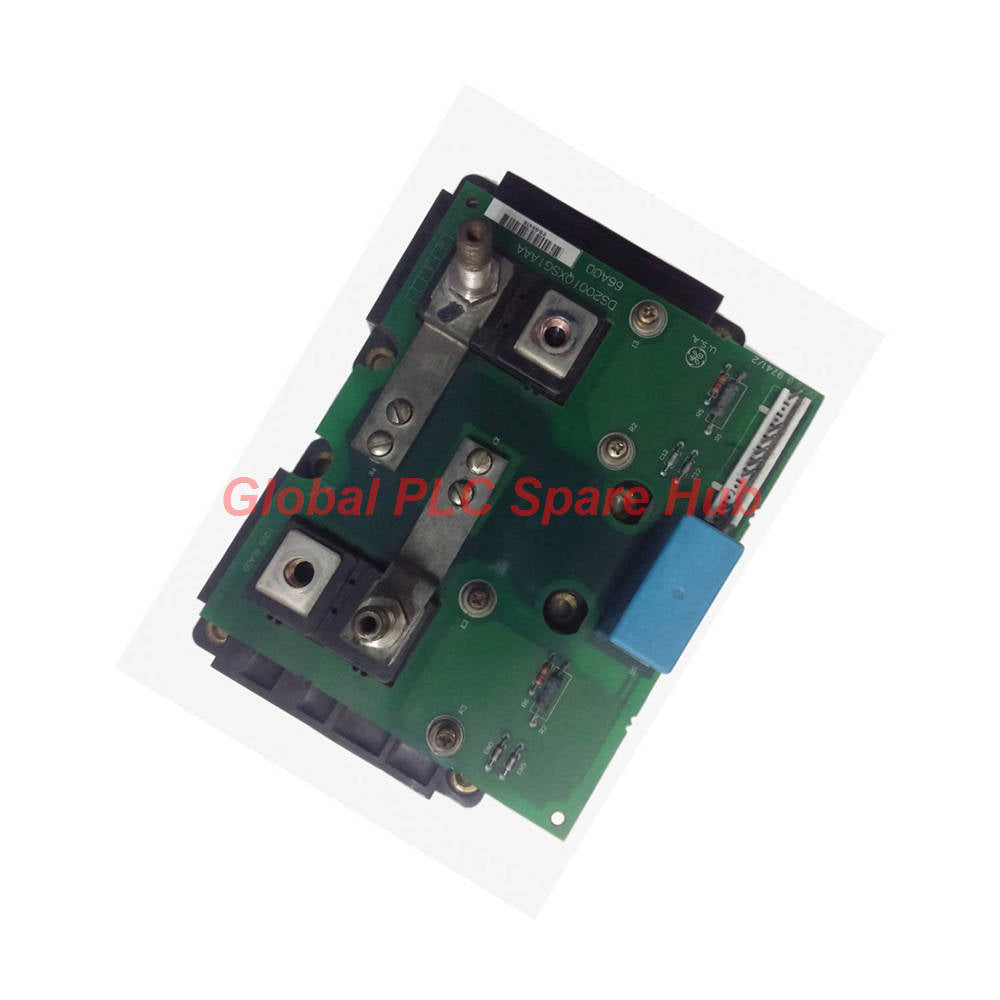

Módulo GE Speedtronic DS200IQXDG1AAA Protección avanzada del inversor

Arquitectura Técnica: Sistema Amortiguador de Inversor

La DS200IQXDG1AAA es una tarjeta amortiguadora de inversor diseñada con precisión, que sirve como un componente esencial dentro de la arquitectura de control Speedtronic Mark V de General Electric. Su objetivo principal de diseño es salvaguardar los semiconductores de potencia absorbiendo la energía de conmutación de alta frecuencia. Con capacitores avanzados de polipropileno WIMA FKP 1, este módulo está específicamente optimizado para ciclos de trabajo de alto pulso, asegurando una supresión EMI superior y protección contra sobretensiones en accionamientos de turbinas de servicio pesado.

Especificaciones de Ingeniería

• Fabricante: General Electric Industrial Systems
• Serie del Modelo: Mark V (DS200)
• Número de Pieza: DS200IQXDG1AAA
• Función del Dispositivo: Tarjeta Amortiguadora de Inversor (IQXD)
• Voltaje de Operación: 18 - 32 VDC (Nominal a 28 VDC)
• Demanda de Energía: +5 VDC, 6 A
• Rango de Temperatura: -30°C a +65°C
• Dimensiones Físicas: 15.9 cm (Al) x 17.8 cm (An)
• Documentación: Manual GEI-100220

Análisis de Global PLC Spare HUB

Nuestro análisis técnico confirma que la DS200IQXDG1AAA es un circuito de protección de alto rendimiento y autorregenerador. Es indispensable para las interfaces de turbinas de gas aeroderivadas. Recomendamos esta tarjeta para sistemas que experimenten alarmas erráticas de disparo de puerta, ya que amortigua eficazmente los transitorios de oscilación que a menudo activan códigos de falla falsos en el procesador lógico Mark V.

Capacidades de Diagnóstico y Mantenimiento

• Gestión Térmica: Inspeccione los tres disipadores de calor integrados; una decoloración excesiva indica estrés localizado en el transistor.
• Integridad del Capacitor: Los capacitores de polipropileno WIMA son autorregeneradores, pero signos visuales de abultamiento o fuga de electrolito requieren reemplazo inmediato.
• Verificación de Conexiones: Asegure el asentamiento de alta integridad de los dos cabezales de pines verticales y los cinco conectores de inserción para evitar la fluctuación de la señal.
• Amortiguación de Transitorios: Utilice un osciloscopio en los terminales E1-E4 para confirmar la supresión de picos de alta frecuencia durante eventos de descarga de carga.

Logística y Garantía

• Cumplimiento Expreso: Envío dentro de 24-48 horas.
• Logística Global: Envío seguro a través de FedEx, UPS y DHL.
• Compromiso de Garantía: Incluye una garantía completa de rendimiento de 12 meses.

Preguntas Frecuentes

P: ¿Cuál es la importancia de los capacitores WIMA FKP 1 en esta placa?
R: Estos capacitores proporcionan una resistencia superior a los pulsos y una baja disipación, lo que permite que la tarjeta maneje velocidades de conmutación extremas típicas de los inversores de alta potencia.

P: ¿Cómo soluciono la interferencia EMI relacionada con la tarjeta IQXD?
R: Verifique la conexión a tierra de las resistencias de película metálica y asegúrese de que los tornillos de montaje de la placa estén apretados para mantener un plano de tierra común con el chasis del inversor.

P: ¿Es esta tarjeta intercambiable con otras revisiones de IQXD?
R: Aunque comparten una funcionalidad común, siempre haga coincidir la revisión (por ejemplo, AAA) con el firmware y el diseño de hardware específicos de su sistema para evitar desajustes de impedancia.

P: ¿Por qué la tarjeta presenta terminales de conexión específicos E1-E4?
R: Estos terminales actúan como los puntos de interfaz primarios para acoplar el circuito amortiguador directamente a las etapas de salida del semiconductor de potencia del inversor.

P: ¿Cuál es el método de limpieza recomendado para la placa?
R: Utilice un limpiador de contactos no conductivo de grado electrónico. Evite frotar físicamente los capacitores para proteger sus conexiones internas metalizadas especializadas.

Guía de Selección Experta

Al adquirir la DS200IQXDG1AAA, asegúrese de que su configuración actual de turbina utilice el perfil estándar del ensamblaje Mark V. Esta tarjeta es vital para mantener la longevidad de sus semiconductores de potencia IGBT o MOSFET. Priorice este módulo si su registro de diagnóstico informa con frecuencia advertencias de "umbral de transitorios de conmutación", ya que es la capa física principal para gestionar estas tensiones eléctricas.
