DS200CTBAG1A Tarjeta de terminación analógica GE Mark V - Control de turbina
Manufacturer: GE
Product No.: DS200CTBAG1A
Condition： En stock
Product Type: Regleta de conexión
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto

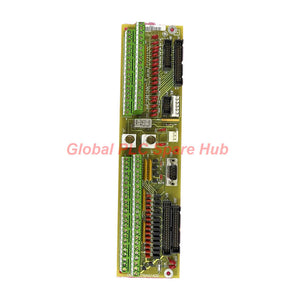

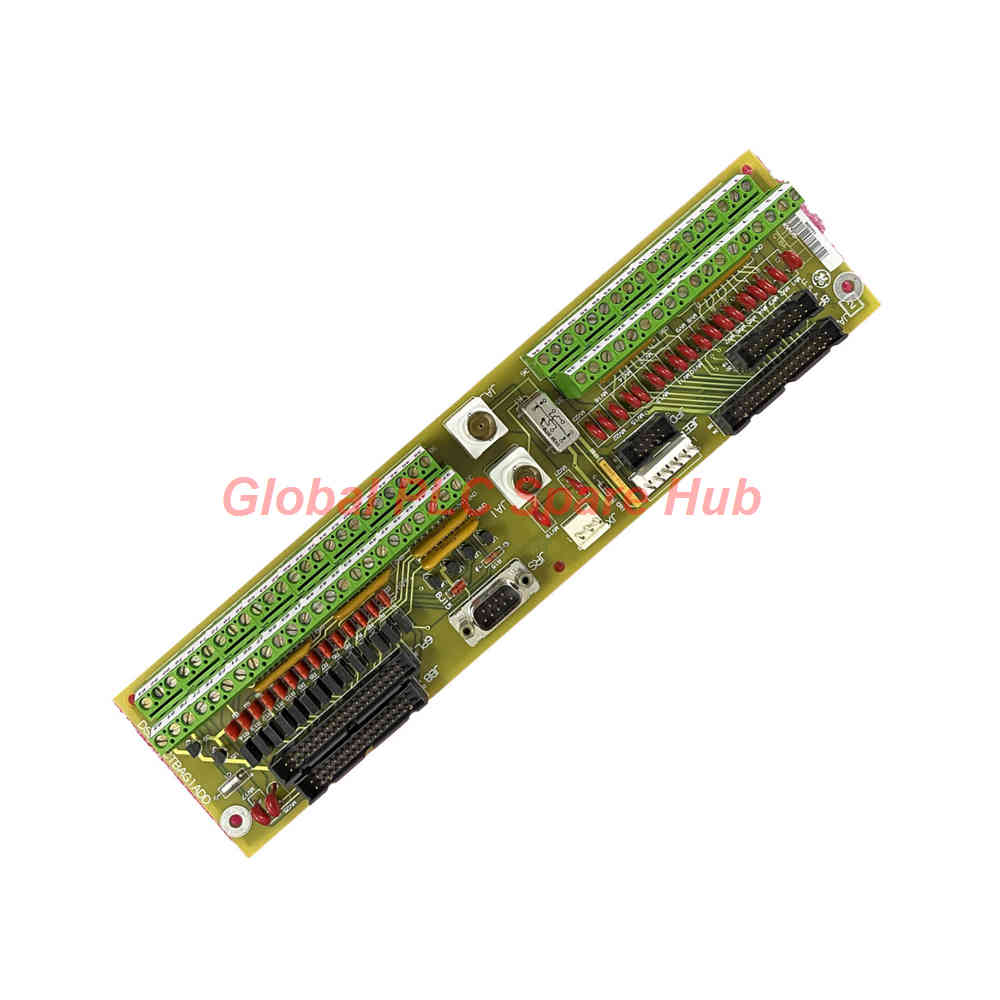

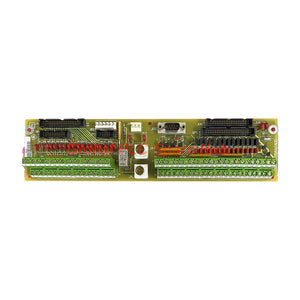

El DS200CTBAG1A funciona como un sofisticado módulo de terminación analógica (CTBA) dentro del entorno de control de turbinas General Electric Mark V LM. Diseñado para el núcleo R5, esta placa de circuito impreso gestiona señales de E/S críticas, incluyendo parámetros de eje y bucles analógicos. Actúa como el enlace principal entre el controlador y la instrumentación de campo de la planta, asegurando una adquisición de datos y distribución de comandos fiables.
Especificaciones técnicas
- Marca/Fabricante: General Electric
- Serie: Mark V LM
- Número de pieza: DS200CTBAG1A
- Función de la placa: Terminación analógica (CTBA)
- Revisión: 1 A
- Dimensiones: 6.25 in x 4.25 in
- Temperatura de funcionamiento: -28°C a 55°C
- Protección: Resistencias, condensadores y 23 MOV (varistores de óxido metálico) integrados para supresión de sobretensiones.
- Puertos de comunicación: RS-232 D-shell de 9 pines (diagnóstico TIMN), IONET y ARCNET
Capacidades de diagnóstico y control
La placa DS200CTBAG1A está diseñada para una supervisión robusta del sistema. El puerto RS-232 integrado facilita el acceso de diagnóstico TIMN de alto nivel, permitiendo a los técnicos verificar la integridad de la señal en tiempo real. La placa cuenta con un sofisticado mecanismo de relé de bypass; en caso de fallo de alimentación interna, el relé asegura la comunicación continua con el COREBUS para mantener la disponibilidad operativa. Sus puentes de hardware integrados (BJ1-BJ15) permiten una configuración precisa a nivel de campo de las referencias de señal y el aislamiento DCOM.
Conectividad e integración
Este módulo actúa como un centro central para la comunicación entre placas. Los puntos de interfaz clave incluyen:
- Gestión de señales: Interfaces JAA (salida 4-20 mA) y JBB (datos de eje/entrada 4-20 mA) a la placa TCCA.
- Redes: 8PL (IONET a STCA), JX (IONET a TCDA) y JAI/JAJ (COREBUS a QTBA).
- Gestión de energía: Conector JPD para monitorización de alimentación de 24 V CC de la placa TCPD.
Análisis de Global PLC Spare HUB
Según nuestra experiencia, el DS200CTBAG1A es propenso a los factores de estrés ambiental debido a su ubicación en el núcleo de la turbina. Recomendamos una inspección periódica de los 23 varistores rojos para detectar la degradación térmica. Al integrar esta placa, siempre verifique que los resistores de terminación estén presentes en los puertos COREBUS no utilizados (JAI/JAJ) para evitar reflejos de señal que causen lecturas erráticas de la turbina.
Aplicaciones típicas
- Conjuntos de accionamiento automático para turbinas de gas, vapor y viento
- Actualizaciones y reacondicionamientos de sistemas de control Speedtronic
- Monitorización de bucles analógicos de precisión
- Procesamiento de datos críticos del núcleo de la turbina
Pedidos y logística
- Garantía: Garantía estándar de reemplazo de 12 meses.
- Envío: Logística global acelerada a través de FedEx, UPS y DHL.
- Procesamiento: Ventana de envío rápido de 24 a 48 horas.
- El paquete incluye: Placa de circuito impreso DS200CTBAG1A, probada en fábrica y lista para instalar.
Preguntas frecuentes
¿Cuál es el propósito del conector 6PL en esta placa?
El conector 6PL es una estructura vestigial y permanece sin usar durante el funcionamiento estándar del módulo DS200CTBAG1A.
¿Cómo puedo confirmar si mi placa está referenciando DCOM correctamente?
Utilice los puentes de hardware BJ1 a BJ14 para conectar el terminal negativo de sus entradas de mA a la referencia DCOM, asegurando una tierra de señal estable.
¿Debo preocuparme por la interferencia de la señal en el COREBUS?
Si no está utilizando los puertos JAI o JAJ, debe instalar un resistor de terminación externo para asegurar que la impedancia del bus permanezca dentro de las especificaciones del Mark V.
¿Por qué la placa incluye tantos varistores?
Los 23 varistores integrados proporcionan protección esencial contra picos de voltaje transitorios, que son comunes en los gabinetes de control de turbinas de alta resistencia.
¿Cuál es la mejor manera de verificar si el relé de bypass se ha activado?
Si la placa pierde la alimentación principal, el sistema de diagnóstico reflejará un fallo en el estado de comunicación del COREBUS; compruebe primero la entrada de 24 V CC en el conector JPD.
Guía de adquisición y selección
- Verifique que su revisión de hardware actual sea compatible con el sufijo 1A.
- Inspeccione siempre los pines físicos en los conectores D-shell y COREBUS en busca de oxidación antes de la inserción.
- Asegúrese de que su equipo de mantenimiento tenga disponible el manual GEH-6153 para mapear la configuración de los puentes a configuraciones específicas de turbina.
