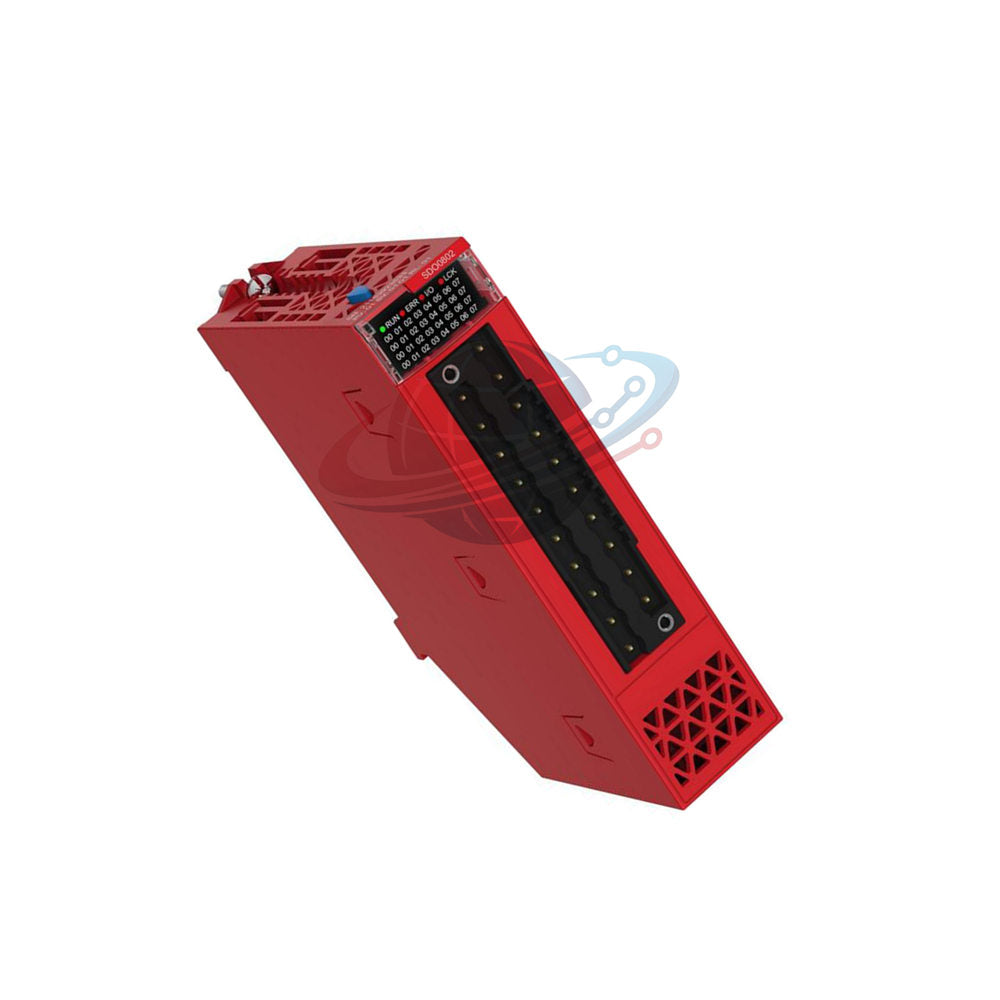

BMXSDO0802 Módulo de salida discreta de seguridad Schneider Modicon X80 24V CC

Manufacturer: Schneider Electric
Product No.: BMXSDO0802
Condition： En stock
Product Type: Módulo de salida discreta
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

BMXSDO0802 Módulo de control de salida discreta de seguridad

El Schneider Electric BMXSDO0802 ofrece un control de salida fiable y orientado a la seguridad para plataformas de automatización industrial.

El módulo admite conmutación de señales de alta velocidad con protección electrónica integrada.

Su arquitectura compacta mejora la eficiencia de la instalación del gabinete en sistemas de control distribuido.

La plataforma Modicon X80 admite una integración estable en entornos de procesos exigentes.

El BMXSDO0802 es adecuado para aplicaciones PLC críticas para la seguridad que requieren una gestión de salida fiable.

Ventajas del control industrial

Admite ocho salidas discretas de lógica positiva
La arquitectura de respuesta rápida mejora la precisión de la temporización del proceso
Los circuitos de protección integrados mejoran la fiabilidad operativa
Admite aplicaciones de control de seguridad PLC industriales
La estructura compacta simplifica la integración en el panel
Los diagnósticos a nivel de canal mejoran la eficiencia de la resolución de problemas
Admite configuración de salida en paralelo
Diseñado para funcionamiento continuo de uso industrial
El revestimiento de conformación mejora la durabilidad ambiental

Especificaciones técnicas de rendimiento

Marca: Schneider Electric
Modelo: BMXSDO0802
Serie: Modicon X80
Tipo de producto: Módulo de salida discreta de seguridad
Salidas discretas: 8 salidas
Lógica de salida: Lógica positiva
Tecnología de salida: Estado sólido
Aislamiento: Salidas no aisladas
Voltaje de salida: 24 V CC
Rango de voltaje: 19 a 30 V CC
Corriente de salida discreta: 0,5 A por salida
Corriente por canal: 0,625 A
Corriente máxima del módulo: 10 A
Corriente de fuga máxima: 0,5 mA
Caída de voltaje máxima: Menos de 1,2 V
Tiempo de respuesta: 1,2 ms
Resistencia de aislamiento: Mayor de 10 MΩ a 500 V CC
Disipación de energía: 4,4 W
Frecuencia de conmutación: 0,5/LI² Hz
Impedancia de carga: ≥ 48 ohmios
Carga máxima de tungsteno: 6 W
Consumo de corriente típico: 264 mA a 3,3 V CC
Fiabilidad MTBF: 383000 horas
Clasificación de protección: IP20
Temperatura de funcionamiento: -25 °C a +60 °C
Temperatura de almacenamiento: -40 °C a +85 °C
Rango de humedad: 5% a 95% sin condensación
Resistencia a golpes: 15 gn
Resistencia a vibraciones: 3 gn
Tratamiento protector: Revestimiento de conformación
Altitud de funcionamiento: 0 a 2000 metros
País de origen: Francia

Arquitectura de protección integrada

El BMXSDO0802 incluye múltiples mecanismos de protección para la estabilidad de los procesos industriales.

Protección contra polaridad inversa con diodo de montaje inverso
Arquitectura de protección electrónica contra sobrecarga
Supresión de sobrevoltaje integrada mediante diodo transil
Protección contra cortocircuitos con soporte de fusible externo
La protección de limitador de corriente mejora la seguridad del canal

Monitoreo y diagnóstico de estado

LED RUN indica el estado operativo del módulo
LED ERR admite diagnósticos de indicación de fallas
LED I/O simplifica la resolución de problemas del proceso
Los LED de canal individual mejoran la visibilidad del mantenimiento
La detección de umbral de voltaje del sensor mejora la fiabilidad del monitoreo

Equipos y aplicaciones adecuados

Sistemas de automatización PLC Modicon X80
Arquitecturas de seguridad de máquinas industriales
Gabinetes de control de procesos
Sistemas de fabricación distribuida
Plataformas de automatización de tratamiento de agua
Control de procesos de generación de energía
Sistemas de seguridad de automatización de fábrica
Sistemas industriales de manipulación de materiales
Equipos de automatización de embalaje

La opinión de Global PLC Spare HUB

El Schneider BMXSDO0802 funciona de forma fiable en aplicaciones de control de salida industrial exigentes.

La estructura de respuesta rápida beneficia significativamente las secuencias de automatización sensibles al tiempo.

Los ingenieros valoran los LED de diagnóstico integrados durante la puesta en marcha y la resolución de problemas.

La arquitectura de protección mejora la continuidad operativa en entornos eléctricamente ruidosos.

El módulo es adecuado para instalaciones industriales que requieren un rendimiento de conmutación de salida PLC fiable.

Recomendaciones de instalación e ingeniería

Utilice una conexión a tierra adecuada para un rendimiento de salida estable
Instale fusibles externos según los requisitos del sistema
Separe el cableado de control de los cables de alimentación de alto voltaje
Verifique la compatibilidad de la carga antes de la puesta en marcha
Inspeccione las condiciones de ventilación dentro de los gabinetes de control

Información de embalaje y envío

Embalaje industrial profesional incluido
Se aplican procedimientos de manipulación antiestática de protección
Entrega urgente de FedEx disponible
Se admite la logística internacional de UPS
Servicio de envío mundial de DHL disponible
Soporte de envío rápido para requisitos de mantenimiento urgentes

Servicio de garantía

12 meses de garantía incluidos
Inspección funcional completada antes del envío
Soporte técnico disponible durante el período de garantía
Asistencia posventa profesional soportada

Preguntas frecuentes profesionales

¿Por qué se prefiere la tecnología de salida de estado sólido en los sistemas PLC industriales?

Las salidas de estado sólido mejoran la velocidad de conmutación y reducen los riesgos de desgaste mecánico.
¿Cómo deben dimensionar los ingenieros los dispositivos de protección externos para este módulo?

Seleccione los valores de los fusibles según la corriente de carga y los requisitos de seguridad de la aplicación.
¿Qué aplicaciones se benefician más de la capacidad de respuesta de salida rápida?

Las máquinas de embalaje y los sistemas de automatización sincronizados se benefician significativamente.
¿Qué factores mejoran la fiabilidad del módulo a largo plazo en entornos hostiles?

La ventilación estable del gabinete y la conexión a tierra adecuada mejoran la durabilidad operativa.
¿Cómo pueden los equipos de mantenimiento simplificar el diagnóstico de fallas de salida?

Utilice indicadores LED a nivel de canal durante la verificación de la señal y los procedimientos de resolución de problemas.
