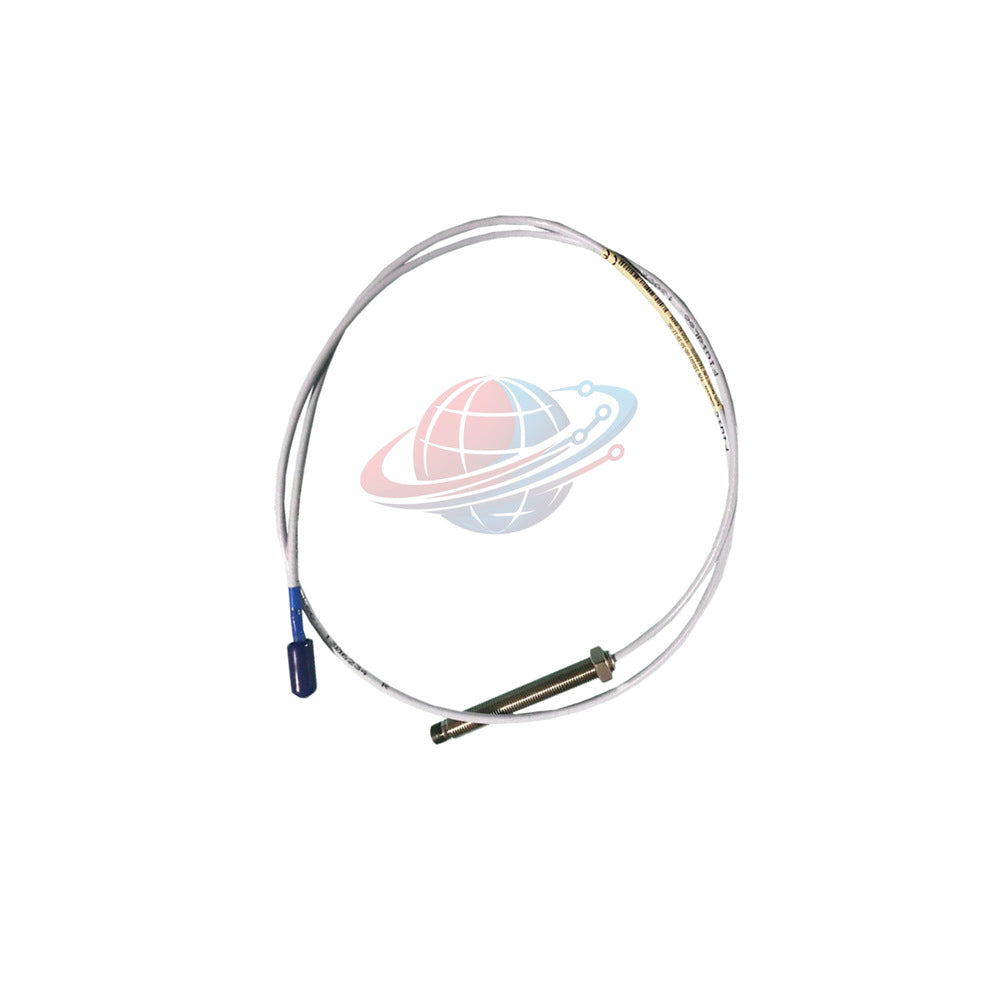

Bently Nevada 330702-00-24-50-12-05 Sonda de 11 mm 3300 XL con cable FluidLoc

Descripción general del producto

• El 330702-00-24-50-12-05 es una sonda de proximidad 3300 XL de 11 mm de primera calidad diseñada para el monitoreo de desplazamiento de largo alcance.
• Este sistema se destaca en el seguimiento de maquinaria rotativa a gran escala donde un amplio rango lineal es crítico.
• Cuenta con armadura integrada de acero inoxidable y tecnología FluidLoc para evitar la migración de aceite.
• Los ingenieros confían en esta sonda para entornos de alta presión que requieren una fiabilidad extrema.


Análisis de Global PLC Spare HUB

• Nuestra revisión técnica identifica el 330702-00-24-50-12-05 como una solución especializada para activos de alta vibración.
• La punta de 11 mm ofrece el doble de rango lineal que las sondas estándar de 8 mm, lo que permite un mayor movimiento del eje.
• La mejora del cable FluidLoc es un "imprescindible" para evitar que los fluidos del proceso lleguen a la electrónica.
• Recomendamos este modelo para grandes turbinas de vapor e hidrogeneradores con amplias holguras.

Árbol de configuración de ingeniería

• Modelo base: 330702 (Sonda 3300 XL de 11 mm)
  • Longitud sin rosca [00]:
    • 0,0 pulgadas (carcasa totalmente roscada para máxima capacidad de ajuste).
  • Longitud total de la carcasa [24]:
    • 2,4 pulgadas de longitud total del cuerpo.
  • Longitud total del cable [50]:
    • 5,0 metros (16,4 pies) de longitud eléctrica total.
  • Tipo de conector/cable [12]:
    • Conector ClickLoc coaxial en miniatura.
    • Cable FluidLoc resistente a la humedad con armadura de acero inoxidable (SST).
  • Aprobaciones de agencia [05]:
    • Múltiples certificaciones globales (ATEX, CSA, IECEx).

Parámetros técnicos

• Marca: Bently Nevada
• Número de modelo: 330702-00-24-50-12-05
• Tipo de transductor: Sensor de proximidad de corrientes de Foucault.
• Rango lineal: 4,0 mm (160 milésimas de pulgada) nominal.
• Sensibilidad: 3,94 V/mm (100 mV/milésima de pulgada).
• Resistencia de la sonda: 7,2 Ω ± 0,8 Ω (conductor central al exterior).
• Tamaño de la rosca: 1/2-20 UNF.
• Rango de temperatura: -52°C a +177°C (-62°F a +351°F).
• Clasificación de presión: Sello de presión diferencial con junta tórica de Viton.
• Protección mecánica: Caja y armadura de acero inoxidable 304.

Equipos y aplicaciones objetivo

• Maquinaria rotativa: Grandes turbinas de vapor/gas, hidrogeneradores y cajas de engranajes.
• Funciones de diagnóstico: Vibración radial, posición axial (empuje) y excentricidad.
• Sistemas de seguridad: Proporciona señales críticas para sobrevelocidad y holgura rotor-estator.

Logística y garantía

• Velocidad de envío: Se envía dentro de las 24-48 horas posteriores al pedido.
• Socios de mensajería: Express mundial a través de FedEx, UPS o DHL.
• Condición: Stock industrial 100% original y de alta calidad.
• Garantía: Garantía de reemplazo estándar de 12 meses.

Selección y comparación industrial

• Verifique que la "Longitud total del sistema" coincida con su sensor Proximitor (la sonda de 5 m requiere un Proximitor de 5 m).
• El 330702 es técnicamente superior para máquinas con alto crecimiento térmico en comparación con la serie 330101 de 8 mm.
• Asegúrese de que el material objetivo sea acero 4140 para una precisión de calibración óptima.

Preguntas frecuentes profesionales (experiencia de campo)

• ¿Por qué es esencial la opción de cable FluidLoc [12] para mi aplicación? Evita que el aceite y el gas se filtren a través del cable hacia las cajas de conexiones o los sensores.
• ¿Qué sucede si aprieto demasiado la caja de la sonda de 1/2-20? Exceder los 45,2 N•m puede deformar la caja y dañar la bobina sensora interna o la punta PPS.
• ¿Se puede usar esta sonda de 5 metros con un Proximitor de 9 metros? No, esto causará un error de sensibilidad significativo; las longitudes eléctricas siempre deben coincidir.
• ¿Cómo confirmo que la sonda está en buen estado antes de la instalación? Mida la resistencia de CC; para este modelo de 5 m, debería leer aproximadamente 7,2 Ω.
• ¿Es necesaria la armadura de acero inoxidable para todas las instalaciones? La armadura es muy recomendable en áreas con tráfico físico o donde los cables pueden pellizcarse.
