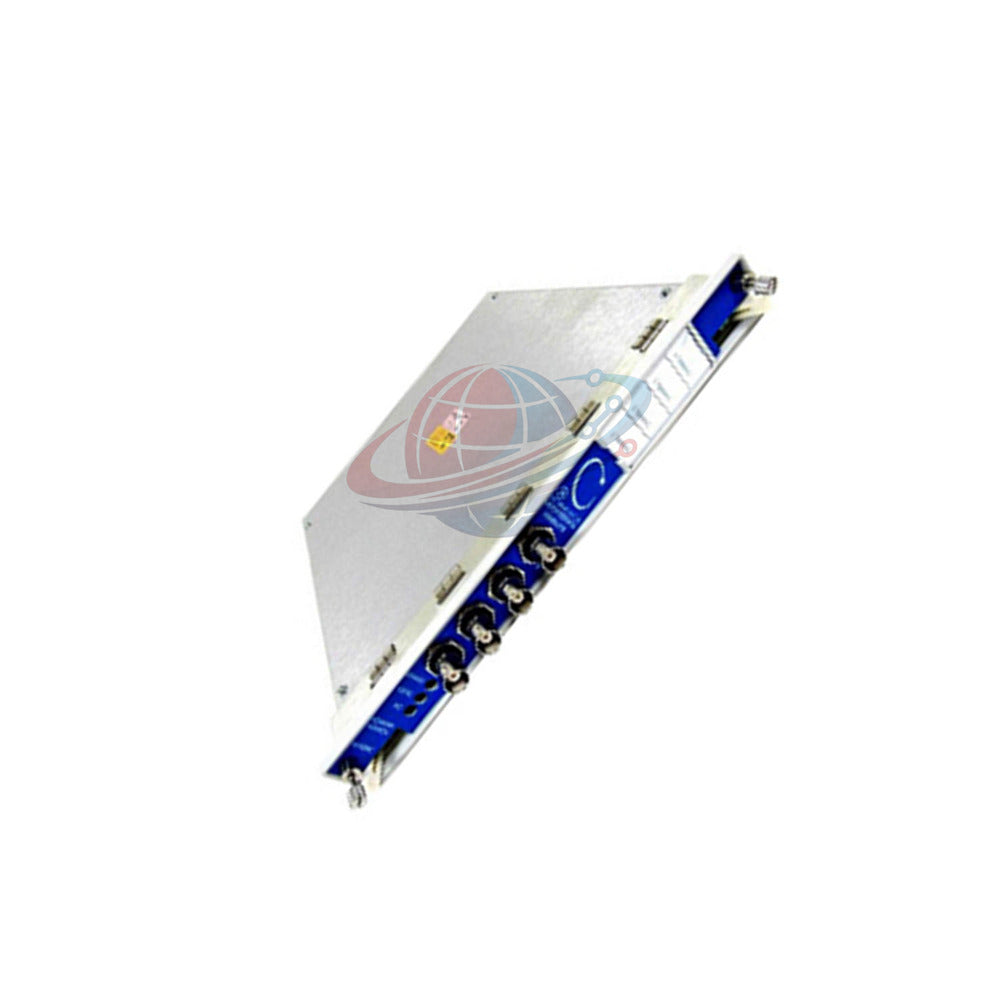

3500/77-03-00 Monitor de presión de cilindro alternativo de la serie 3500 de Bently Nevada

Descripción general de ingeniería

El 3500/77-03-00 es un monitor de 4 canales de alto rendimiento dentro del sistema de protección de maquinaria Bently Nevada 3500. Se especializa en la monitorización de condiciones en tiempo real para compresores alternativos mediante el procesamiento de señales de transductores de presión dinámicos. El 3500/77-03-00 calcula métricas de rendimiento críticas como la presión de descarga/succión y los grados de inversión de vástago. Esto garantiza la protección inmediata de la maquinaria a través de puntos de ajuste de alarma programables por el usuario y salida de datos de alta fidelidad para análisis de mantenimiento.

Desglose de la configuración

• Módulo base: 3500/77 (Monitor de presión del cilindro alternativo)
•     └── Opción -03: Módulo de E/S de presión del cilindro con terminaciones internas
•         └── Opción -00: Opción de aprobación de agencia (Ninguna)

Especificaciones técnicas

• Fabricante: Bently Nevada (Baker Hughes)
• Modelo: 3500/77-03-00
• Serie: Sistema Bently Nevada 3500
• Capacidad de entrada: 4 canales de transductores de presión aprobados (psia)
• Respuesta de frecuencia: 0 a 5.5 kHz en todos los canales de presión
• Precisión de presión: Dentro de +/- 0.5% del rango completo a 25 C
• Variables medidas: Descarga, succión, presión máxima/mínima, relación de compresión, compresión/tensión máxima de vástago, grado de inversión de vástago
• Rango de factor de escala: 950 a 95,000 mV/psi (depende de la configuración)
• Consumo de energía: 7.8 vatios máximo
• Temperatura de funcionamiento: -30 C a +65 C (-22 F a +150 F)
• Impedancia de salida: 550 ohmios (salidas de transductor amortiguadas)
• Espacio en el rack: 1 ranura frontal de altura completa (monitor) + 1 ranura trasera (E/S)

Perspectiva de Global PLC Spare HUB

El 3500/77-03-00 es indispensable para los ingenieros mecánicos que gestionan compresores alternativos a gran escala. A diferencia de los monitores de vibración estándar, este módulo analiza la termodinámica interna del cilindro. Al monitorear la inversión del vástago y la tensión máxima, el 3500/77-03-00 previene fallas catastróficas del pasador de la cruceta y la rotura de la biela. La opción de terminación interna 03 simplifica el cableado del rack al eliminar la necesidad de bloques de terminales externos, reduciendo los puntos de falla en entornos de alta vibración.

Equipos y aplicaciones objetivo

• Compresores alternativos: Transporte de gas a alta presión e inyección de gas de proceso.
• Operaciones de refinería: Monitoreo de compresores de alimentación de hidrógeno y de hidrocraqueo.
• Almacenamiento de gas natural: Protección en tiempo real para unidades de inyección/extracción.
• Plantas petroquímicas: Gestión del equilibrio de presión de cilindros multietapa.

Capacidades de diagnóstico

• LED OK: Monitoreo de auto-prueba en tiempo real del hardware interno y la salud del transductor.
• LED TX/RX: Estado de comunicación activa dentro del backplane del rack Bently Nevada 3500.
• Salidas bufferizadas: Los conectores coaxiales del panel frontal proporcionan señales invertidas en bruto para analizadores portátiles externos.
• Modo Bypass: El LED integrado indica cuándo se suprime la lógica de alarma para mantenimiento o calibración.

Envío y garantía

• Garantía de calidad: Se proporciona con una garantía completa de 12 meses.
• Socios logísticos: Envío exprés global a través de FedEx, UPS y DHL.
• Plazo de envío: Envío estándar dentro de las 24-48 horas posteriores a la verificación del pedido.
• Embalaje: Protección antiestática de grado industrial para un tránsito seguro.

Preguntas frecuentes profesionales

Pregunta: ¿Cómo gestiona el 3500/77-03-00 la monitorización de la inversión del vástago?

Respuesta: El módulo rastrea el ciclo de presión para asegurar que la carga del vástago pase de compresión a tensión, lo cual es vital para la lubricación del pasador de la cruceta.

Pregunta: ¿Puedo usar transductores de terceros con este módulo Bently Nevada?

Respuesta: Solo los transductores de voltaje positivo aprobados por Bently Nevada son compatibles para garantizar la precisión y seguridad del acondicionamiento de la señal.

Pregunta: ¿Por qué las salidas bufferizadas en el panel frontal están invertidas?

Respuesta: La inversión y el desplazamiento (-2.265 Vdc) son específicos de la arquitectura de E/S de presión del cilindro para compatibilidad con sistemas de adquisición de datos de alta velocidad.

Pregunta: ¿Cuál es la principal diferencia entre las opciones de E/S -03 y -01?

Respuesta: La opción -03 incluye terminaciones internas para el cableado directo, mientras que otras opciones pueden requerir bloques de terminación externos.

Pregunta: ¿El 3500/77-03-00 admite alarmas de peligro para todas las variables medidas?

Respuesta: Cada canal admite puntos de ajuste de alerta para todas las variables, pero los puntos de ajuste de peligro están restringidos a dos variables medidas activas por canal.

Guía de selección y compra

• Verifique que su factor de escala de transductor (por ejemplo, 9,500 mV/psi para 1000 psia) coincida con la configuración del 3500/77-03-00.
• Confirme que tiene dos ranuras verticales adyacentes (delantera y trasera) disponibles en su rack Bently Nevada 3500.
• Esta opción específica -00 no tiene aprobaciones de agencia; verifique si su sitio requiere certificaciones ATEX o Clase I Div 2.
• Asegúrese de que su software de configuración del rack 3500 esté actualizado para admitir las variables del monitor de presión del cilindro alternativo.
