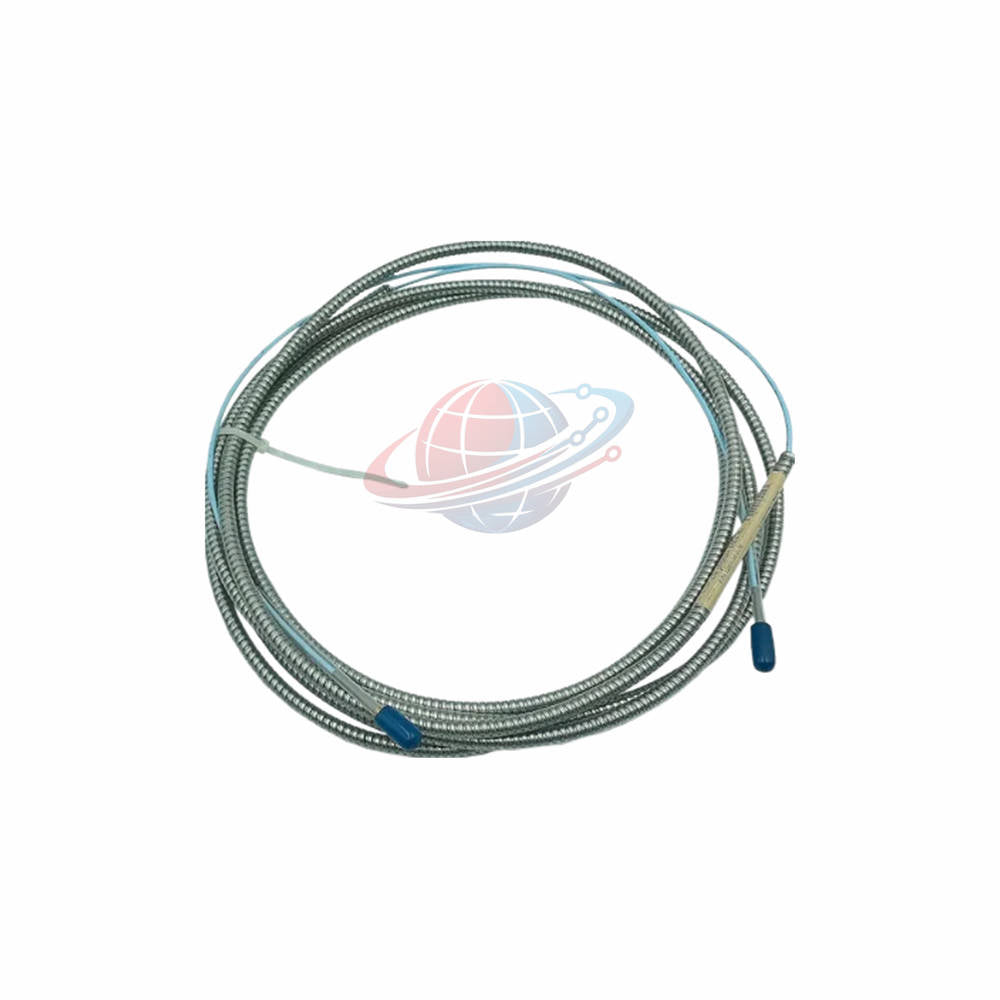

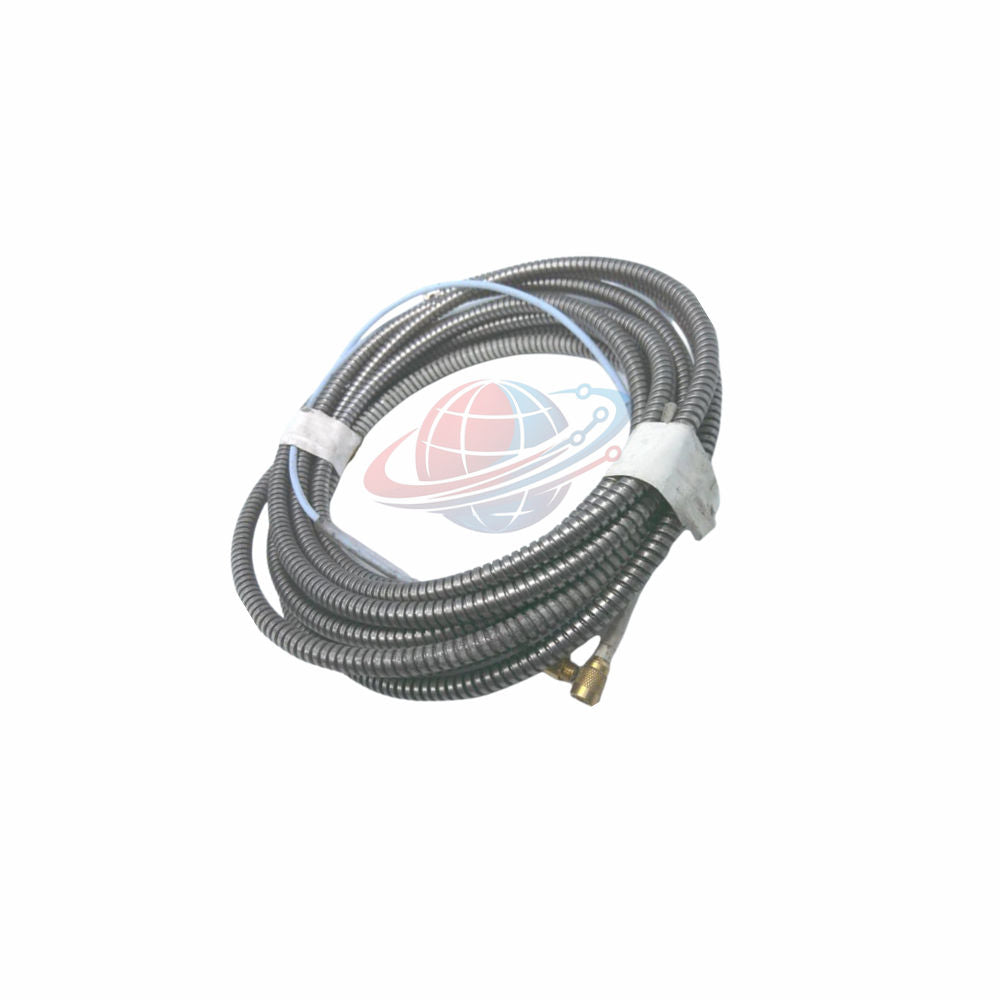

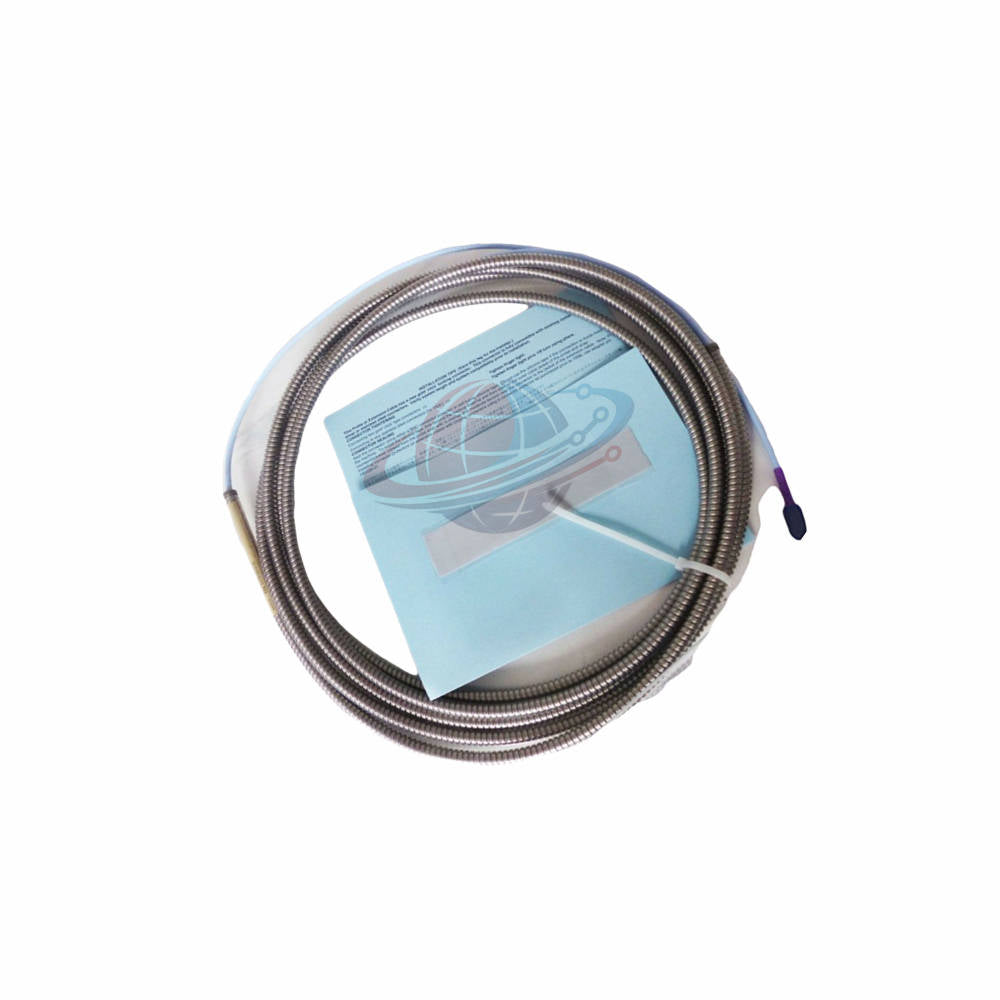

330930-065-02-CN Cable de extensión de unidad Bently Nevada

Bently Nevada 330930-065-02-CN Descripción general de la arquitectura del cable de extensión

Los ingenieros de instrumentación implementan el cable de extensión NSv 330930-065-02-CN para conectar de forma segura sensores de proximidad y sistemas de monitoreo. Este conjunto original de fábrica preserva la fidelidad de la señal en entornos industriales hostiles. Bently Nevada diseña este componente de la Serie 3300 NSv específicamente para nodos de medición de vibraciones de precisión.

Desglose de la configuración y jerarquía de sufijos

Especificaciones eléctricas y físicas

• Resistencia DC del conductor: Conductor central a 0.220 Ω/m (0.067 Ω/pie); Blindaje a 0.066 Ω/m (0.020 Ω/pie)
• Capacitancia del cable: Valor típico de 69.9 pF/m (21.3 pF/pie)
• Rango de medición lineal: 1.5 mm (60 mils), abarcando de 0.25 a 1.75 mm (10 a 70 mils) (-1 a -13 Vdc)
• Brecha objetivo recomendada: Establecida precisamente en 1.0 mm (40 mils)
• Resistencia máxima a la tracción: Límite nominal de 220 N (50 lb) en la caja de la sonda, conexiones de cable y armadura
• Temperatura de funcionamiento y almacenamiento: -52 °C a +177 °C (-62 °F a +351 °F)
• Peso bruto de envío: 1.5 Kg

Pautas de cableado e instalación en campo

• Requisitos de calibre del conductor: Acepta 0.2 a 1.5 mm2 (16 a 24 AWG), o 0.25 a 0.75 mm2 (18 a 23 AWG) cuando se utilizan casquillos
• Recomendación de cableado: Desplegar un cable triaxial blindado de tres conductores para las señales
• Limitaciones de distancia: Mantener un máximo de 305 metros (1,000 pies) entre el sensor de proximidad y el bastidor del monitor
• Fórmula de coincidencia de longitud total: La longitud del cable de extensión más la longitud de la sonda debe ser igual a la longitud total calibrada exacta del sistema del sensor de proximidad

Logística y términos de garantía

Suministramos unidades 100% nuevas y originales de fábrica en su embalaje original. Los pedidos se envían dentro de las 24 a 48 horas a través de las principales redes de mensajería internacionales, incluidas FedEx, UPS y DHL. Cada compra incluye una garantía de fábrica completa de 12 meses.

Maquinaria objetivo, escenarios de aplicación y diagnóstico

Los equipos de mantenimiento instalan el cable 330930-065-02-CN en turbinas de vapor de alta velocidad, compresores de gas centrífugos y cojinetes de generadores hidroeléctricos. Este componente transmite las variaciones de voltaje de la sonda de proximidad de alta frecuencia a los monitores de vibración. Los sistemas de diagnóstico de planta analizan estas señales para detectar el descentramiento radial del rotor, los cambios en la línea central del eje y las inestabilidades por remolino de aceite antes de que ocurra una falla mecánica.

Información del PLC Spare HUB global y experiencia en ingeniería de campo

Los ingenieros de instrumentación observan con frecuencia la atenuación de la señal cuando el cableado de campo excede los umbrales de atenuación estándar sin una terminación de blindaje adecuada. Por ejemplo, un técnico que solucionaba una alarma de alta vibración en una bomba de alimentación de caldera descubrió que los drenajes de blindaje sin conexión a tierra captaban interferencias electromagnéticas de los variadores de frecuencia cercanos. Conectar a tierra el blindaje correctamente en el gabinete del monitor estabilizó instantáneamente el voltaje de la brecha de CC. Los ingenieros recomiendan tener cables de conexión de repuesto a mano para evitar duraciones prolongadas de las interrupciones.

Preguntas frecuentes

P: ¿Por qué la longitud del cable de extensión debe coincidir con el requisito de calibración del sensor de proximidad?

R: El sistema se basa en una sintonización precisa de la capacitancia; las longitudes no coincidentes alteran la calibración de la señal y distorsionan las lecturas de voltaje de vibración.

P: ¿Cómo protege la armadura de acero inoxidable el núcleo coaxial interno?

R: La armadura flexible de acero inoxidable AISI 302 protege el conductor aislado de FEP de 75 ohmios contra el aplastamiento físico y la abrasión dentro de conductos de maquinaria estrechos.

P: ¿Qué precauciones evitan la caída de la señal en tramos largos de cableado de campo?

R: Los técnicos deben usar cable triaxial blindado de tres conductores y mantenerse dentro del límite de distancia máxima de 305 metros para preservar la precisión de la respuesta de alta frecuencia.

P: ¿Pueden los técnicos de campo acortar o empalmar este conjunto de cable coaxial?

R: La alteración manual de la longitud del cable modifica la capacitancia y la resistencia características, invalidando la calibración del sistema y requiriendo conjuntos de reemplazo certificados de fábrica.

P: ¿Qué criterios de selección son los más importantes al reemplazar un cableado de vibración dañado?

R: Los compradores deben verificar el modelo base exacto, el dígito de la longitud, el sufijo de la armadura, como el código 02, y la clasificación de temperatura para garantizar una compatibilidad mecánica y eléctrica completa.
