330902-00-40-05-01-05 Sistema de sensor de proximidad Bently Nevada serie 3300

Descripción general del producto

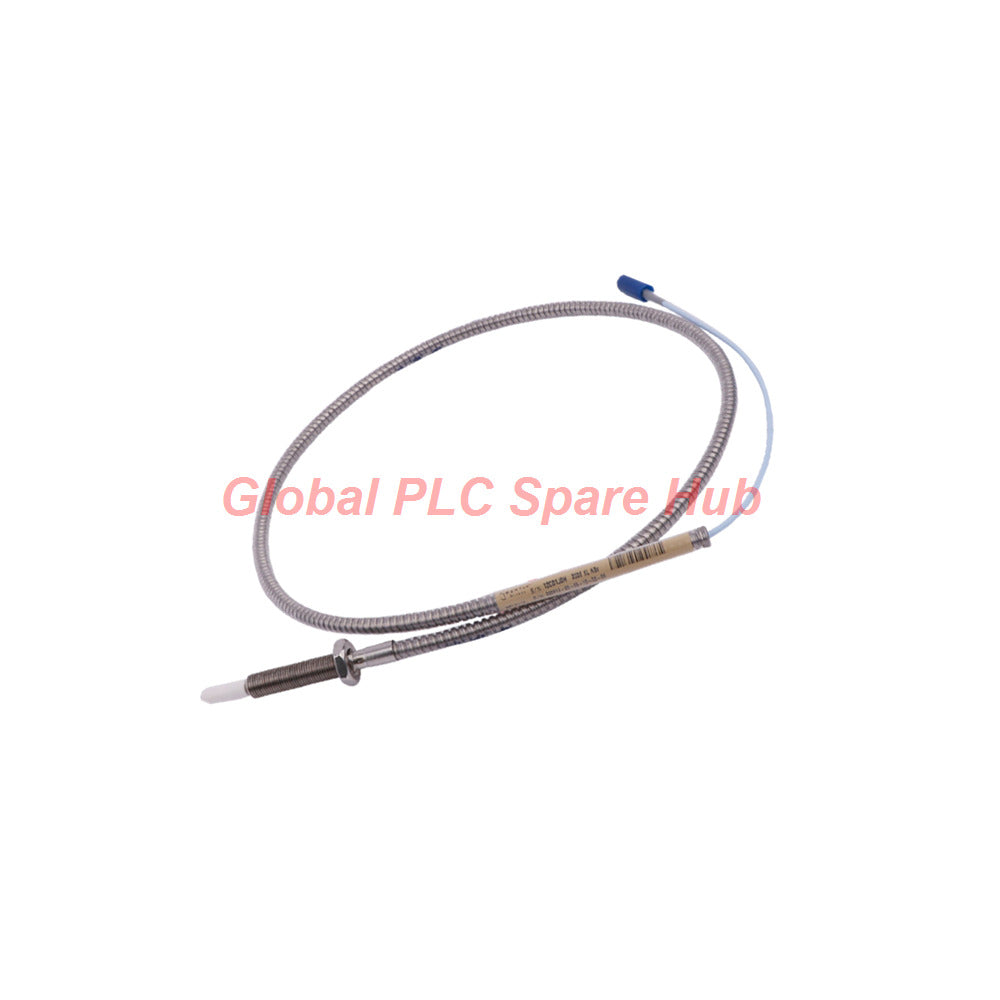

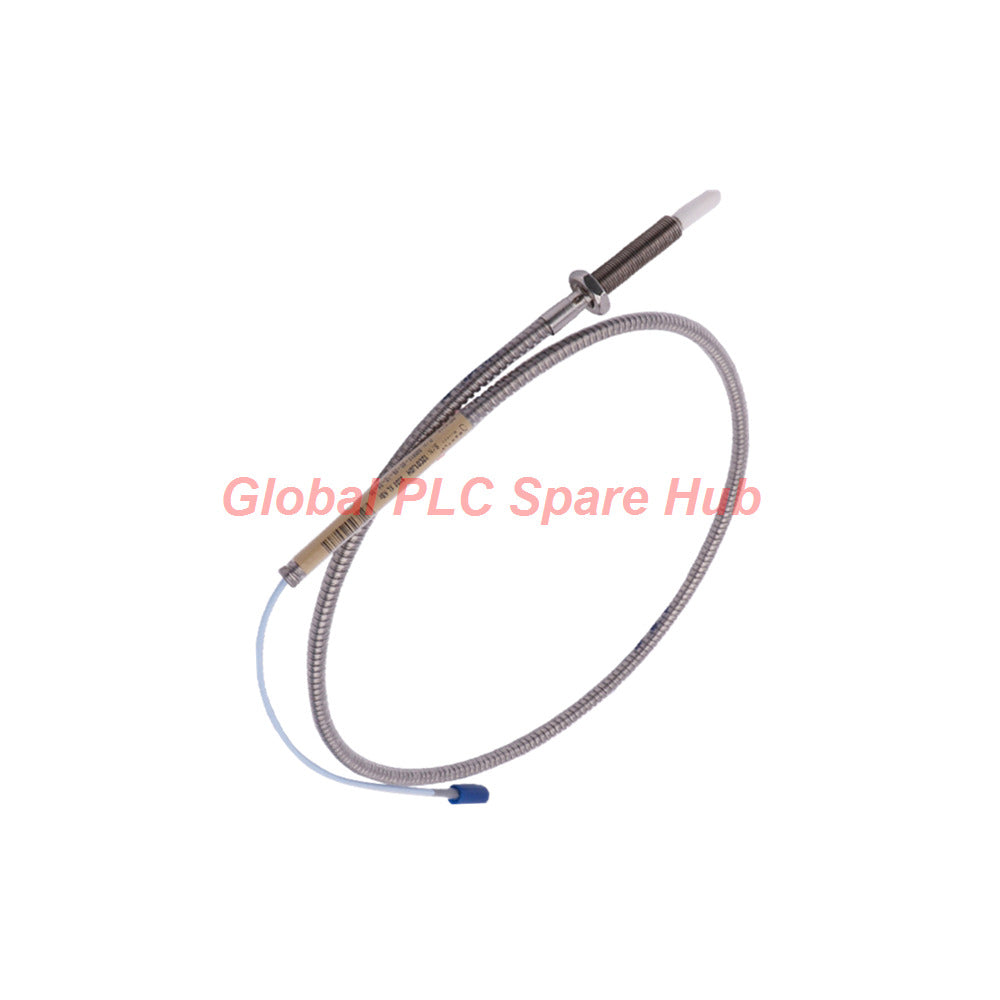

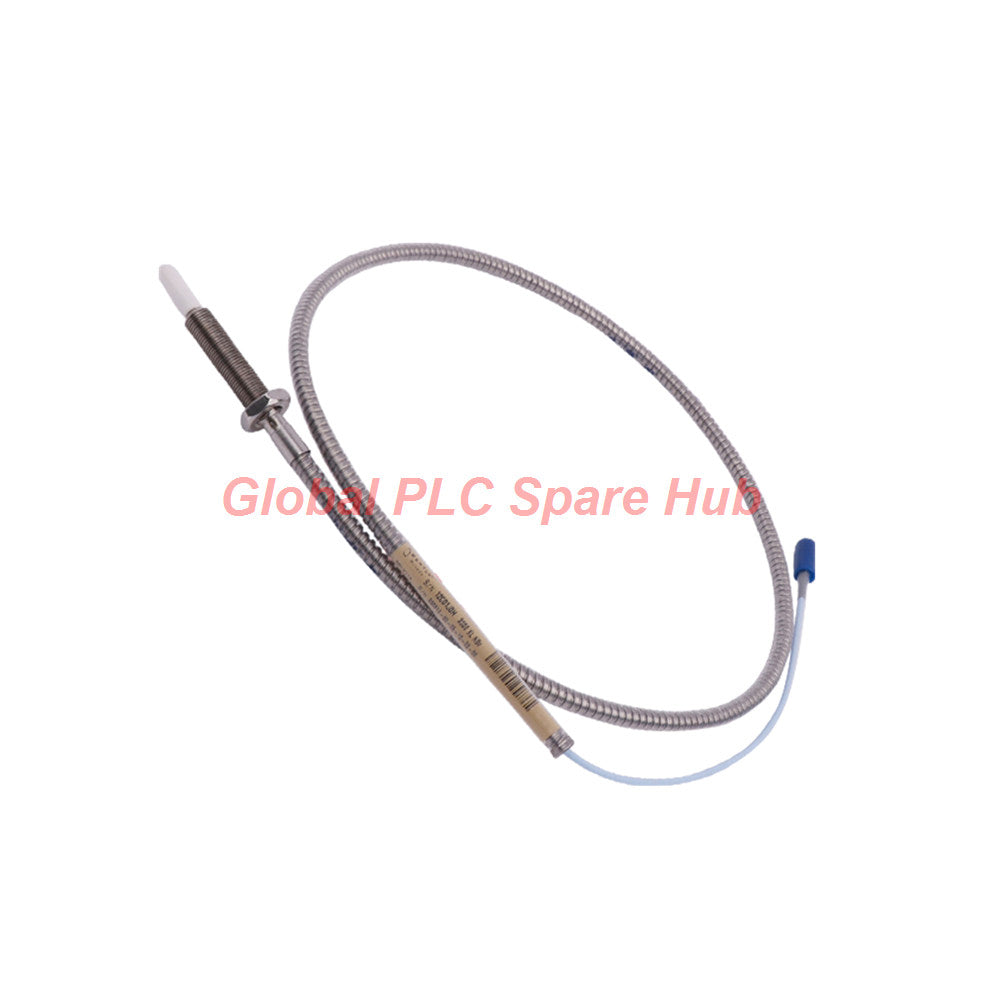

La 330902-00-40-05-01-05 es una sonda de proximidad avanzada 3300 NSv diseñada por Bently Nevada para un monitoreo preciso de vibraciones y posición en maquinaria industrial especializada. Parte de las series 330902 y 3300 NSv, este sensor utiliza una rosca UNF de 1/4-28 con armadura y presenta una longitud total de 0,5 metros con un conector ClickLoc coaxial en miniatura. Insight de Global PLC Spare HUB enfatiza que los transductores NSv proporcionan una linealidad superior cerca de las superficies metálicas en comparación con las sondas estándar, lo que los hace esenciales para las mediciones de ejes de maquinaria de alta velocidad.

Desglose de configuración

Especificaciones técnicas

• Material de la punta de la sonda: Sulfuro de polifenileno (PPS) para resistencia química y térmica.
• Material de la carcasa de la sonda: Construcción de acero inoxidable (SST) AISI304.
• Resistencia de CC: 4,0 ± 0,5 ohmios desde el conductor central hasta el conductor exterior para una longitud de 0,5 m.
• Rango de temperatura: Capacidad de funcionamiento y almacenamiento de -52 °C a +177 °C (-62 °F a +351 °F).
• Límites de torsión: Máximo de 7,3 N•m (65 in•lb), recomendado de 5,1 N•m (45 in•lb) para cajas de 1/4-28.
• Sellado a presión: Sello de junta tórica de Viton clasificado para presión diferencial entre la punta y la carcasa.

Capacidades de diagnóstico

• Seguimiento continuo del voltaje de separación en tiempo real para vibración radial y posición axial.
• Capacidad de respuesta de alta frecuencia que detecta pequeños cambios en el eje.
• Seguridad integrada del conector ClickLoc que evita la degradación de la señal por contactos sueltos.

Guía de instalación

• Asegúrese de que el acoplamiento de la rosca no exceda el límite máximo de 0,375 pulgadas para cajas de 1/4-28.
• Aplique el par recomendado de 5,1 N•m para evitar la distorsión de la carcasa durante el montaje.
• Evite exponer la punta de la sonda a temperaturas inferiores a -34 °C durante períodos prolongados para preservar la integridad del sello de Viton.

Compatibilidad de equipos y escenarios de aplicación

• Diseñado para turbomaquinaria pequeña de alta velocidad, compresores centrífugos y cajas de cambios especializadas.
• Totalmente compatible con los sistemas de monitoreo y cables de extensión 3300 NSv de Bently Nevada.
• Ideal para mediciones de vibración radial con holguras estrechas donde las sondas estándar presentan una salida no lineal.

Logística y términos de garantía

• Garantía estándar de 12 meses por defectos de fabricación incluida con cada unidad.
• Envío global exprés en un plazo de 24 a 48 horas a través de FedEx, UPS y DHL.

Guía de selección y comparación de modelos

Al seleccionar sondas de proximidad para plataformas de alta vibración, la comparación de las longitudes exactas de los cables y las opciones de conectores garantiza la integridad de la señal. Para una alternativa de configuración de cable más corto dentro de la misma familia de hardware, revise el modelo de sonda blindada 330902-00-10-10-02-00, que presenta una configuración de cable de 1,0 metros adecuada para tendidos de cajas de terminales más profundos.

Preguntas frecuentes

P: ¿Por qué la designación NSv es fundamental para aplicaciones de maquinaria específicas?
R: Las sondas NSv están diseñadas específicamente para mediciones en maquinaria de eje pequeño o equipos auxiliares donde las áreas objetivo físicas son limitadas, evitando lecturas erróneas causadas por efectos de visión lateral.

P: ¿Qué precaución de campo deben tomar los ingenieros con respecto al sello de junta tórica de Viton?
R: Los técnicos deben evitar el almacenamiento previo a la instalación a temperaturas bajo cero por debajo de -34 °C (-30 °F) para garantizar que el sello de presión no experimente microfisuras antes de ponerse en servicio.

P: ¿Cómo ayuda el diseño del conector ClickLoc durante el mantenimiento?
R: El mecanismo ClickLoc proporciona un clic táctil y audible cuando está completamente apretado, lo que elimina las conjeturas y garantiza un contacto eléctrico adecuado bajo una vibración industrial severa.

P: ¿Se puede probar este sensor para el sellado a presión antes de la instalación en campo?
R: Las pruebas de presión de fábrica no se realizan antes del envío; por lo tanto, la verificación del sello mecánico debe manejarse durante las pruebas hidrostáticas del skid si así lo exigen los estándares del sitio.

P: ¿Cómo elijo entre las diferentes opciones de longitud de cable para esta serie?
R: Seleccione la longitud de su cable en función de la distancia de enrutamiento físico directo desde el soporte de montaje de la sonda hasta la carcasa del transductor de proximidad más cercano, teniendo en cuenta un bucle de servicio para la expansión térmica.
