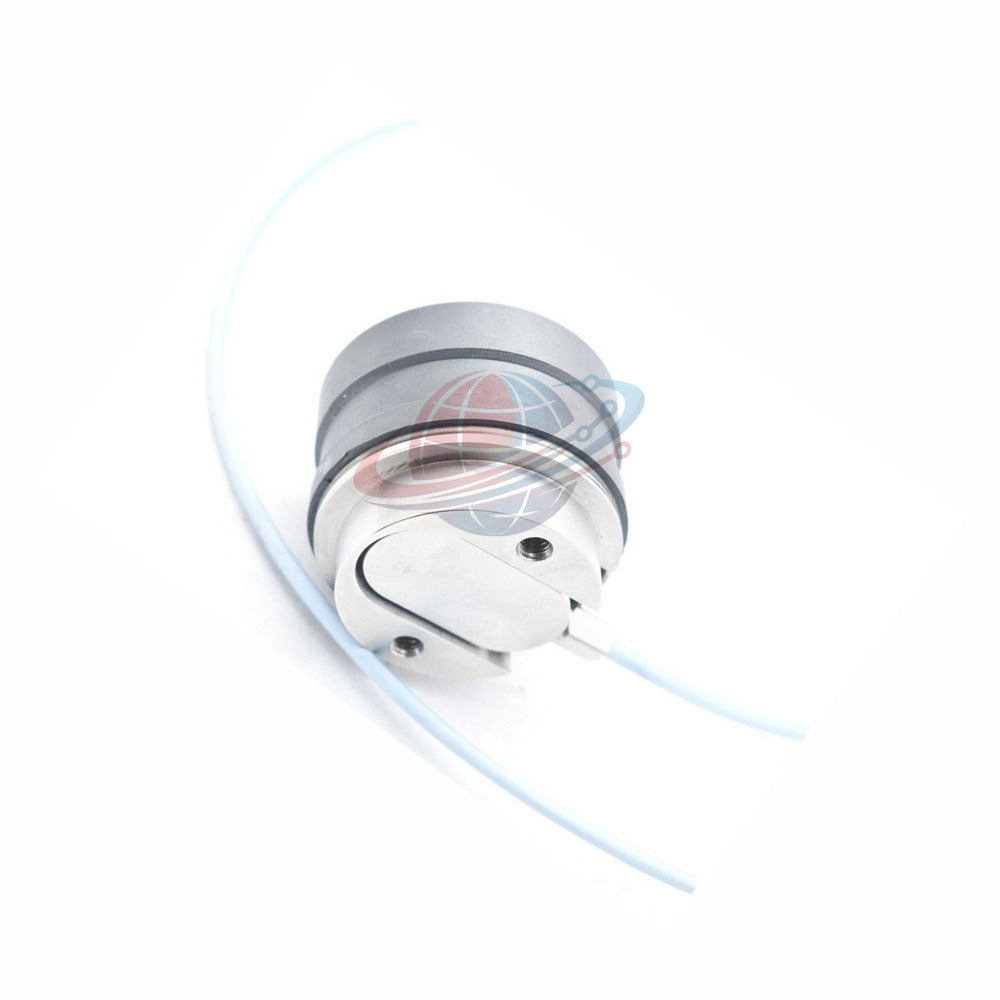

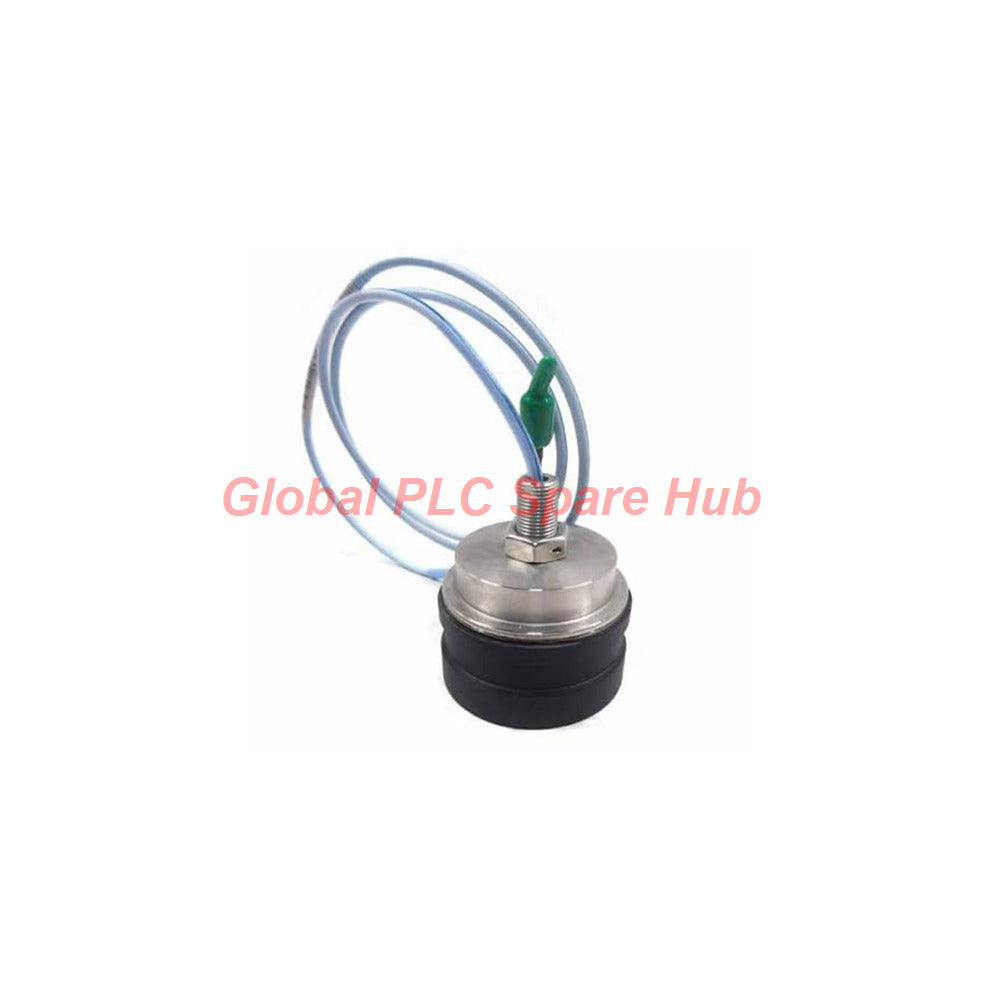

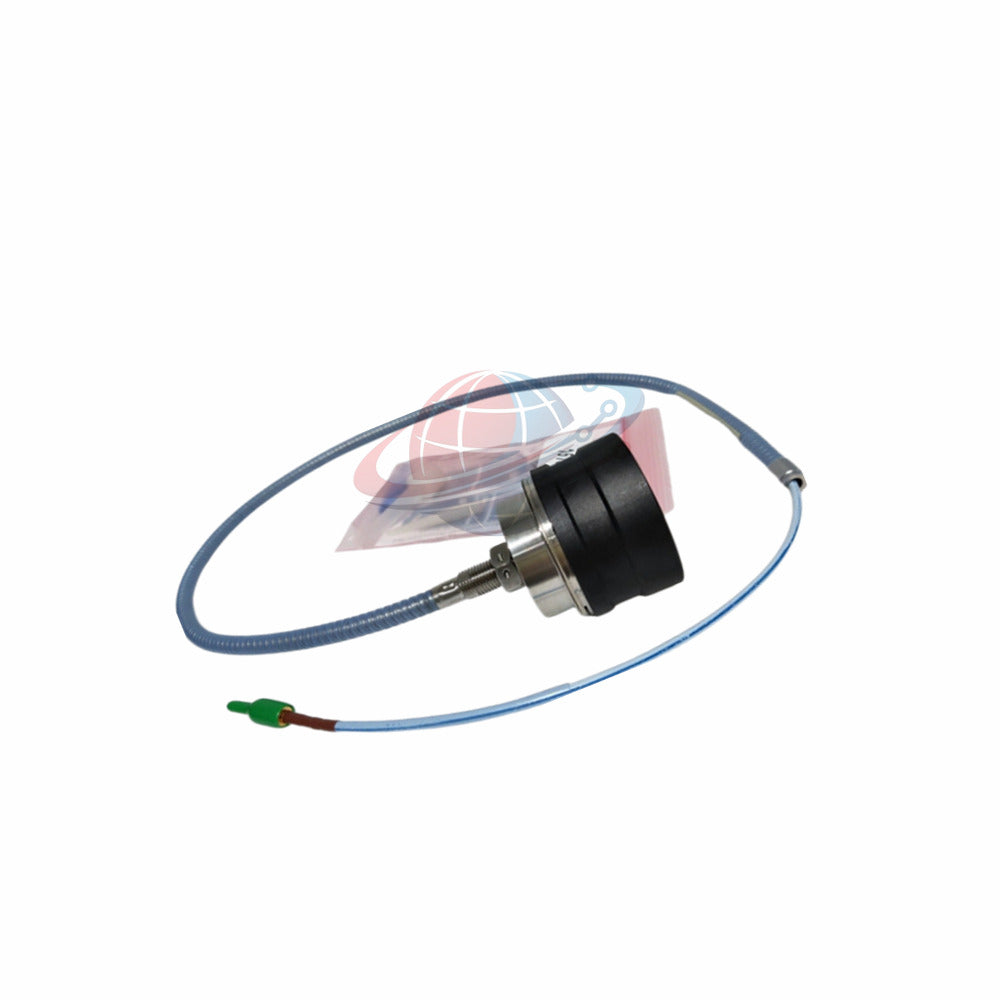

Sonda de proximidad Bently Nevada de 50 mm 330876-02-50-01-00

Descripción general del producto

El 330876-02-50-01-00 es una sonda de proximidad Bently Nevada 3300 XL de 50 mm de alta resistencia, diseñada para una monitorización extrema de la expansión diferencial (DE). Los operadores de motores confían en este sensor de corriente de Foucault sin contacto para soportar el estrés térmico severo dentro de los conjuntos de carcasas de turbinas de vapor a gran escala.

Con un diseño de doble sello delantero y trasero combinado con un cable blindado flexible con aislamiento de PFA, la serie 3300 XL de 50 mm evita la penetración de humedad y aceite en la punta. Los conectores coaxiales ClickLoc de alta temperatura cuentan con un collar extraíble que permite un enrutamiento de cables sin problemas a través de puertos de máquina estrechos.

El punto de vista de Global PLC Spare HUB

Los sensores de expansión diferencial se enfrentan a ciclos térmicos severos cerca de las zonas del capó de escape de la turbina y las glándulas de la carcasa de alta presión. En aplicaciones de campo, las fundas de cable estándar se derriten o degradan por la exposición al vapor ambiental. El cable blindado FluidLoc de alta temperatura del 330876-02-50-01-00 resuelve este problema al mantener la rigidez estructural y la integridad de la señal hasta en condiciones continuas de 200 °C.

Desglose de la configuración

• 330876 — Modelo base: Sensor de proximidad 3300 XL de 50 mm
  • -02 — Opción de rosca de la carcasa: Rosca métrica M14x1.5 con contratuerca de seguridad preperforada
  • -50 — Longitud total del cable: 5.0 metros (16.4 pies) de línea continua
  • -01 — Opción de funda blindada: Cable FluidLoc de alta temperatura con blindaje de acero inoxidable
  • -00 — Aprobación de agencia: Versión comercial estándar no aprobada

Especificaciones técnicas

Maquinaria y aplicaciones objetivo

• Seguimiento de la expansión diferencial en turbinas de vapor de alta y media presión.
• Mediciones de desplazamiento axial rotor-estator durante los ciclos de calentamiento y enfriamiento.
• Monitorización del arranque en grandes juntas de expansión de turbinas de gas industriales.
• Telemetría de movimiento de la carcasa y posición relativa del rotor en grupos electrógenos pesados.

Guía de instalación

• Utilice las herramientas de protección de conectores desechables suministradas para mantener limpias las interfaces ClickLoc durante la instalación.
• Retire el collar ClickLoc temporalmente al pasar el cable del sensor por conductos estrechos.
• Fije la contratuerca preperforada con alambre de seguridad de acero inoxidable para evitar el aflojamiento de la rosca por vibración.
• Mantenga el cableado total del sistema emparejado con una unidad de sensor Proximitor dedicada de 5 metros.

Capacidades de diagnóstico

• Detecta la falta de coincidencia de crecimiento térmico entre los conjuntos de ejes del rotor giratorios y las carcasas estáticas de la turbina.
• Evita el contacto catastrófico de la hoja interna durante paradas de emergencia o arranques en frío rápidos.
• Proporciona datos continuos de desplazamiento máximo a las redes de monitorización de activos de la planta.

Términos comerciales y logística

Preguntas frecuentes

P1: ¿Puedo conectar esta sonda de 5.0 metros directamente a un Proximitor estándar de 9 metros?

R1: No, los conjuntos de sonda de 5.0 metros requieren unidades Proximitor de sistema total de 5 metros calibradas para preservar la precisión general de la escala.

P2: ¿Qué beneficio ofrece la opción blindada FluidLoc sobre los cables sin blindaje?

R2: La funda blindada de la opción 01 protege la línea interna contra pellizcos físicos y bloquea la entrada de fluidos a lo largo del núcleo.

P3: ¿Cuánto tiempo puede soportar esta sonda temperaturas máximas de hasta 250 °C?

R3: La unidad soporta picos térmicos a corto plazo de hasta 250 °C (+482 °F) de forma segura durante intervalos inferiores a 24 horas.

P4: ¿Por qué el conector ClickLoc tiene un collar extraíble?

R4: Al quitar el collar, se reduce el diámetro exterior del conector, lo que permite a los técnicos pasar el cable fácilmente por aberturas de unión estrechas.

P5: ¿Cuál es la principal diferencia de selección entre las opciones de rosca M14x1.5 y 1/2-20?

R5: La opción de modelo -02 proporciona roscas métricas M14x1.5, mientras que la opción -01 utiliza roscas imperiales 1/2-20 para la compatibilidad del bloque de montaje.
