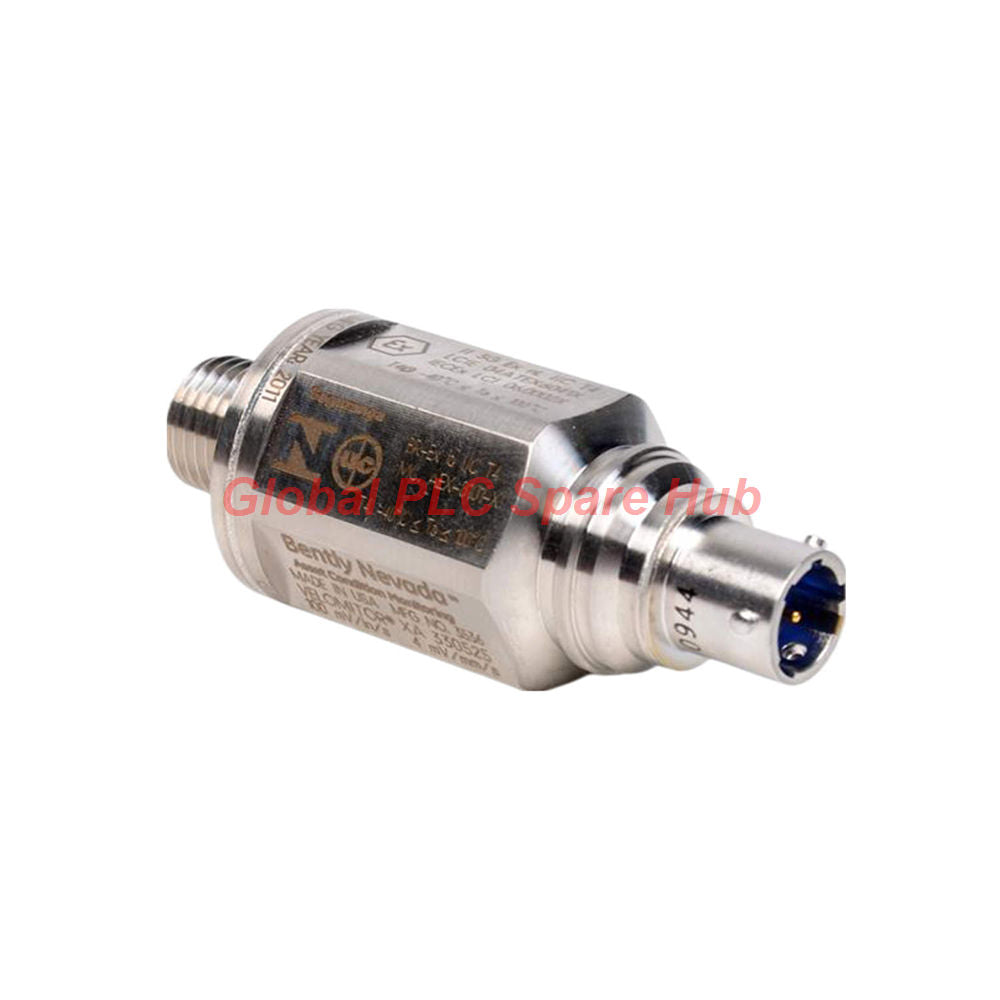

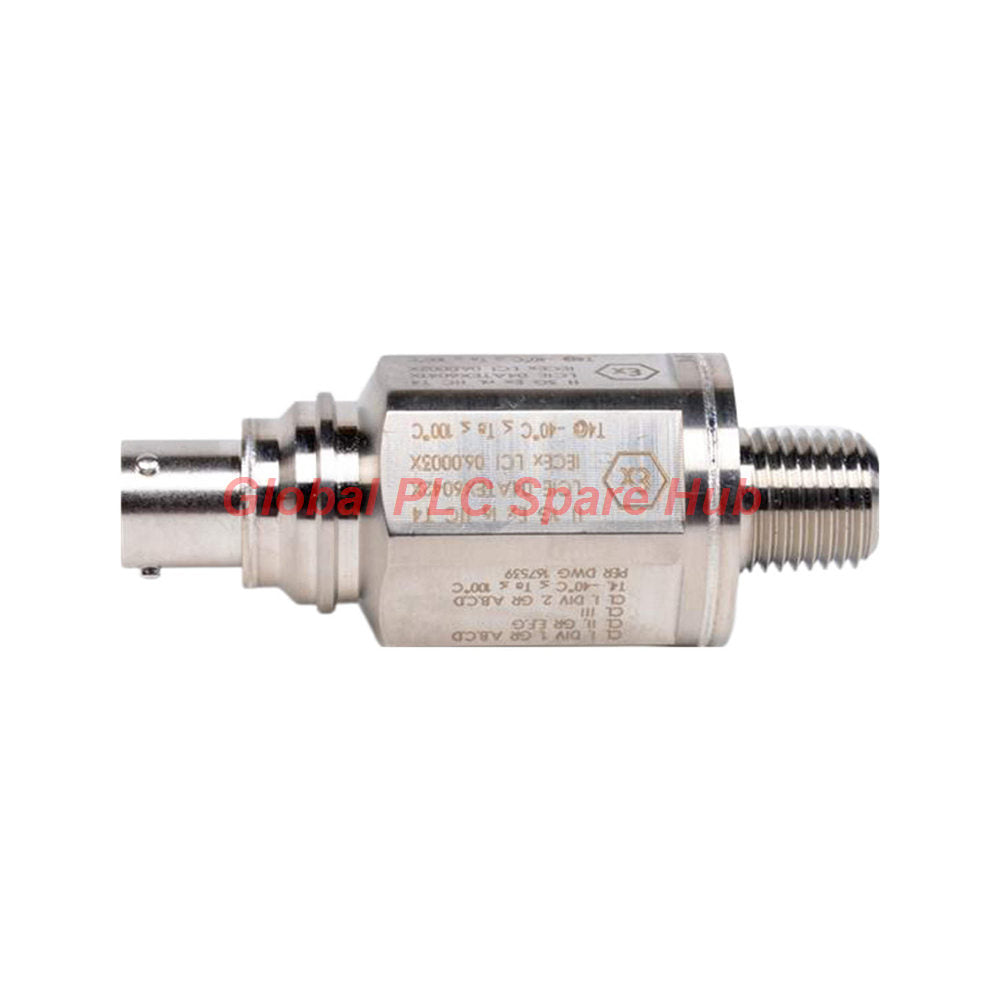

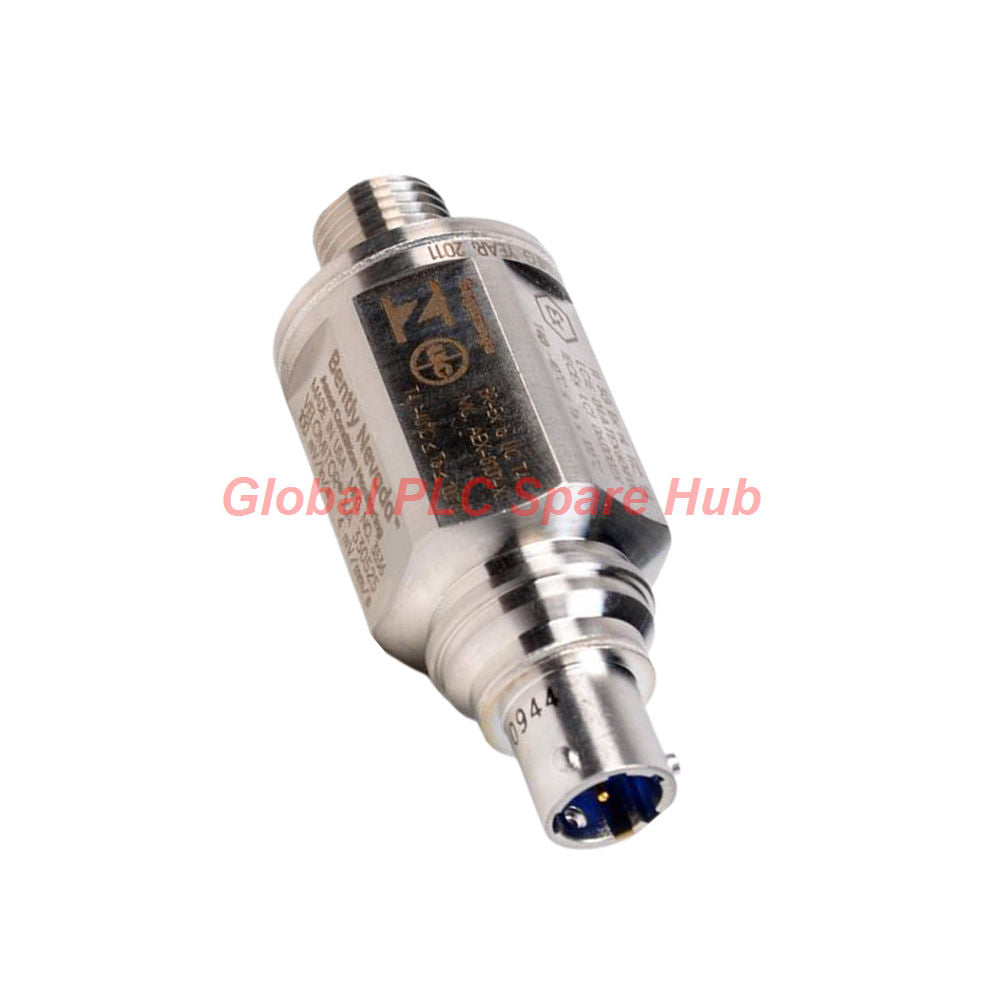

330525-01 Bently Nevada Velomitor XA Vibration Sensor

330525-01 Sensor de vibración Velomitor XA Bently Nevada

Manufacturer: Bently Nevada
Product No.: 330525-01
Condition： En stock
Product Type: Módulo del sensor de velocidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 156g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

El sensor de piezo-velocidad 330525-01 Velomitor XA de Bently Nevada proporciona mediciones de vibración absoluta de la carcasa para maquinaria industrial. Este transductor compacto integra tecnología piezoeléctrica de estado sólido con acondicionamiento de señal interno para monitorear con precisión la velocidad sísmica de alta frecuencia.

Desglose de configuración y especificaciones técnicas

Parámetro de rendimiento	Especificación de ingeniería
Marca y modelo	Bently Nevada \| 330525-01 (Serie Velomitor XA)
Sensibilidad y rango	3,94 mV/mm/s (100 mV/in/s) ±5% hasta 1270 mm/s de velocidad pico
Respuesta de frecuencia	4,5 a 2.000 Hz (±3,0 dB) y 6,0 a 1.000 Hz (±0,9 dB)
Linealidad y nivel de ruido	Linealidad de ±2% hasta 152 mm/s pico; nivel de ruido de banda ancha <0,004 mm/s rms
Potencia eléctrica	Entrada de -22 a -30 VCC, corriente de polarización de 2,5 a 6,0 mA, salida de polarización de -12 VCC
Clasificación ambiental	Rango de funcionamiento de -55°C a +121°C, 100% de humedad relativa, herméticamente sellado
Construcción mecánica	Carcasa de acero inoxidable 316L, peso de 156 g, conector Mil-C-26482 de 2 pines

Guía de compatibilidad y selección de modelos

El 330525-01 cuenta con un sufijo de aprobación de agencia CSA/NRTL/C (-01). Al planificar actualizaciones o matrices de reemplazo, evalúe las opciones de configuración alternativas. Por ejemplo, revise la especificación alternativa 330525-05 si su entorno de instalación exige certificaciones de área peligrosa alternativas o estándares de conformidad europeos.

Guía de instalación

Monte el sensor de forma segura sobre una superficie plana y refrentada de la máquina para mantener una respuesta de alta frecuencia.
Aplique un par de montaje máximo recomendado de 45 N-m (33 ft-lb) utilizando un espárrago de montaje roscado.
Pase el cable de señal con cuidado manteniendo un radio de curvatura mínimo estricto de 1,5 pulgadas.
Conecte el conector Mil-C-26482 de 2 pines herméticamente sellado, asegurándose de que el pin A referencie el movimiento de la carcasa hacia el conector.
Verifique que la longitud del cableado de campo no exceda los 305 metros utilizando un cable compatible de baja capacitancia.

Comodidad de puesta en marcha y mantenimiento

La carcasa de acero inoxidable 316L herméticamente sellada resiste atmósferas corrosivas de la planta, eliminando la entrada de humedad. El diseño con aislamiento de caja evita que los bucles de tierra corrompan la señal de salida dinámica de -12 VCC. Los técnicos verifican rápidamente el estado del sensor comprobando el voltaje de polarización en reposo antes del arranque completo de la maquinaria.

Escenarios de aplicación y capacidades de diagnóstico

Turbomaquinaria crítica: Monitorea la vibración absoluta del alojamiento del cojinete en grandes compresores y bombas centrífugas.
Vigilancia de cajas de engranajes: Detecta eficazmente fallas de malla de alta frecuencia y firmas de desgaste de cojinetes.
Seguimiento de diagnóstico: Aísla resonancias estructurales y condiciones de desequilibrio a través de análisis de velocidad de banda ancha.

Certificación, lista de empaque y términos de garantía

Certificaciones de peligrosidad: Aprobaciones Ex ia IIC T4, Clase I Div 1 Grupos A-D, y Ex nA/nL (opción -01).
Lista de empaque: Un sensor 330525-01 suministrado en su embalaje original de fábrica.
Términos de la garantía: Respaldado por una garantía completa del fabricante de 12 meses.
Logística: Envío rápido de pedidos en 24-48 horas a través de FedEx, UPS o DHL.

Perspectiva y experiencia en campo de Global PLC Spare HUB

Nuestro equipo de ingeniería en Global PLC Spare HUB frecuentemente nota que un montaje incorrecto del espárrago crea atenuación de la señal de alta frecuencia. Al instalar el 330525-01, asegúrese siempre de que la almohadilla de montaje esté pulida, plana y limpia de pintura o incrustaciones. El uso de una fina capa de grasa de silicona en las roscas del espárrago mejora la transmisibilidad de alta frecuencia a través de la interfaz de montaje.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la principal diferencia operativa entre los sensores de velocidad y las sondas de proximidad?

R: Las sondas de proximidad miden el desplazamiento relativo del eje a la carcasa, mientras que el 330525-01 mide la velocidad de vibración absoluta de la carcasa.

P: ¿Por qué la salida del sensor experimenta una desviación de la señal durante transitorios térmicos rápidos?

R: Aunque la unidad cuenta con compensación de temperatura interna, los cambios repentinos y extremos de temperatura pueden alterar temporalmente la salida piezoeléctrica hasta que se estabilice el equilibrio térmico.

P: ¿Puedo usar cableado de par trenzado no apantallado estándar para la transmisión de señal a largas distancias?

R: No, debe usar un cable de instrumentación apantallado dedicado (como el número de pieza BN 02173007) para evitar interferencias electromagnéticas en tramos de cable largos.

P: ¿Cómo protege el diseño con aislamiento de caja el bastidor de monitoreo del ruido eléctrico?

R: El aislamiento de caja rompe los bucles de tierra entre la carcasa de la máquina y el circuito común del monitor, eliminando el zumbido de la red de 50/60 Hz.

P: ¿Qué ventaja de diagnóstico ofrece la frecuencia resonante montada de 12 kHz?

R: Garantiza que la resonancia mecánica del sensor permanezca muy por fuera de la banda de frecuencia de funcionamiento normal, evitando la amplificación artificial de la señal.
