330301-000-011-20-90-01-00 Sonda de alta temperatura Bently Nevada en stock
Manufacturer: Bently Nevada
Product No.: 330301-000-011-20-90-01-00
Condition： En stock
Product Type: Sonda 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción del producto

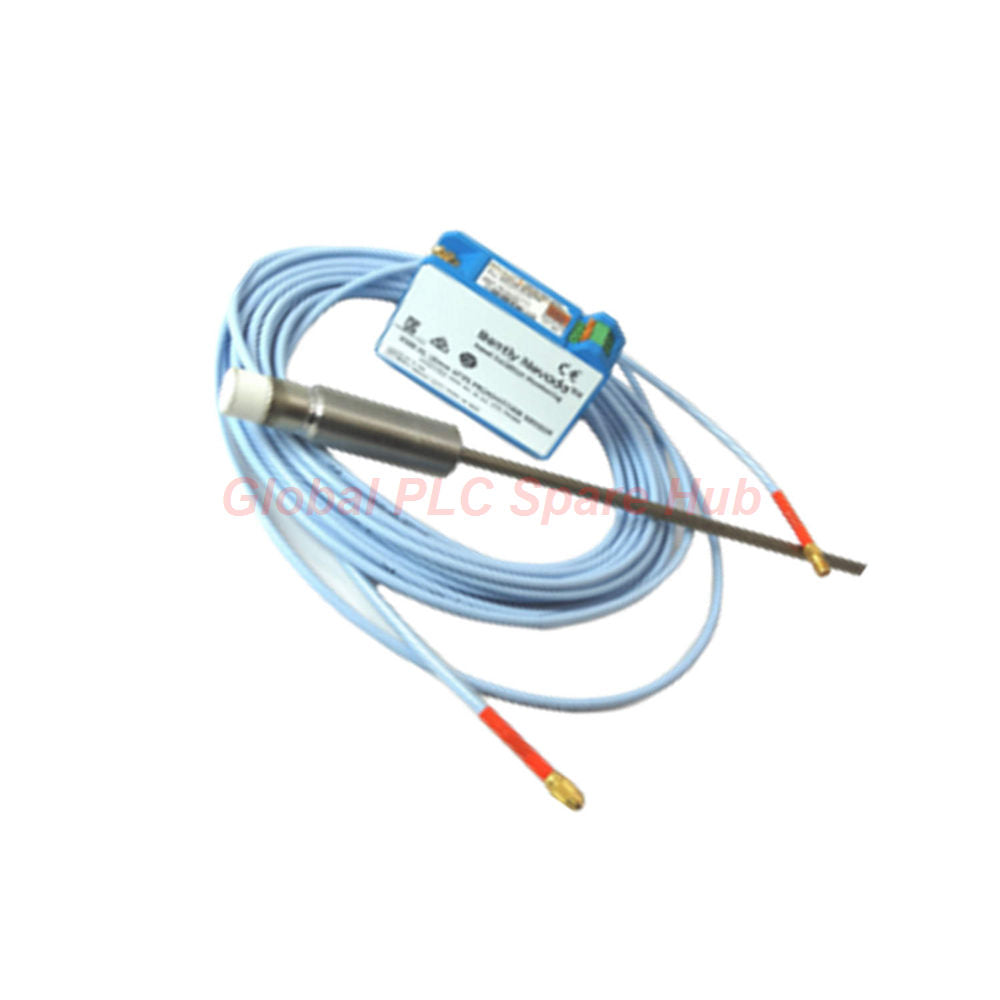

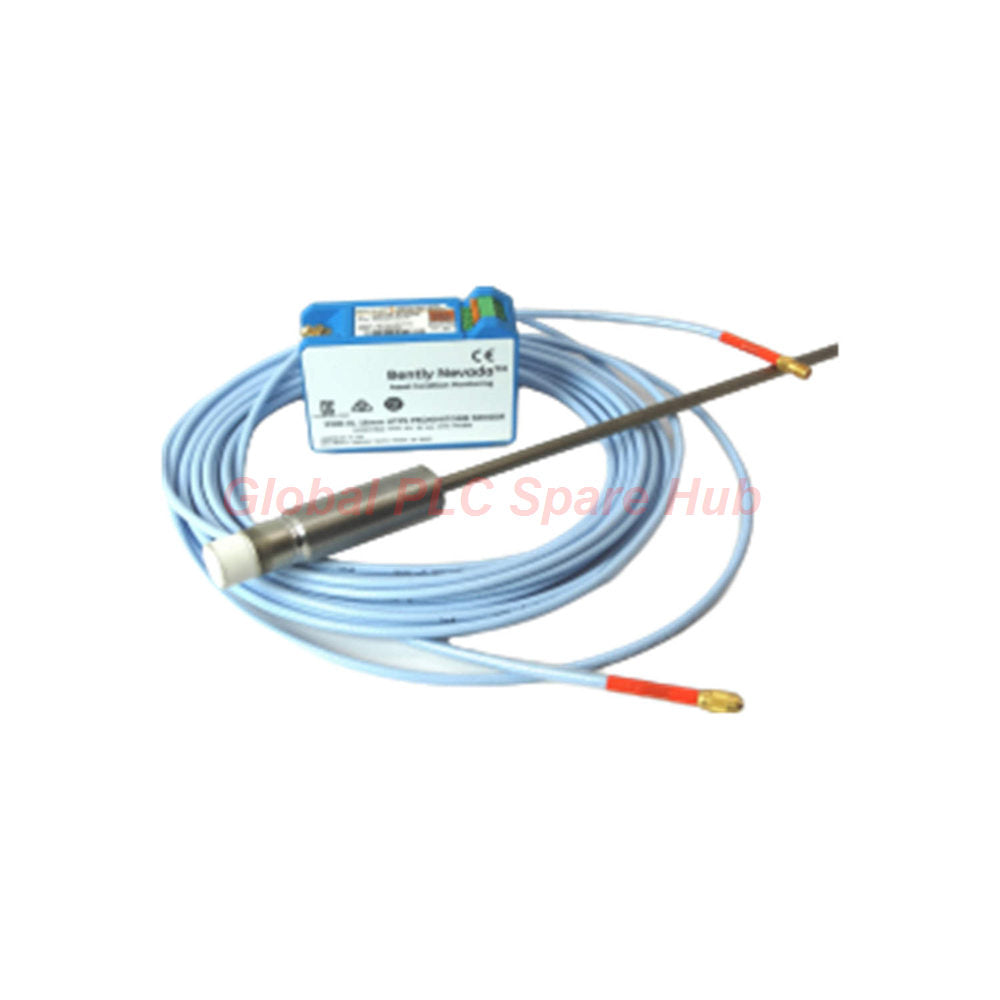

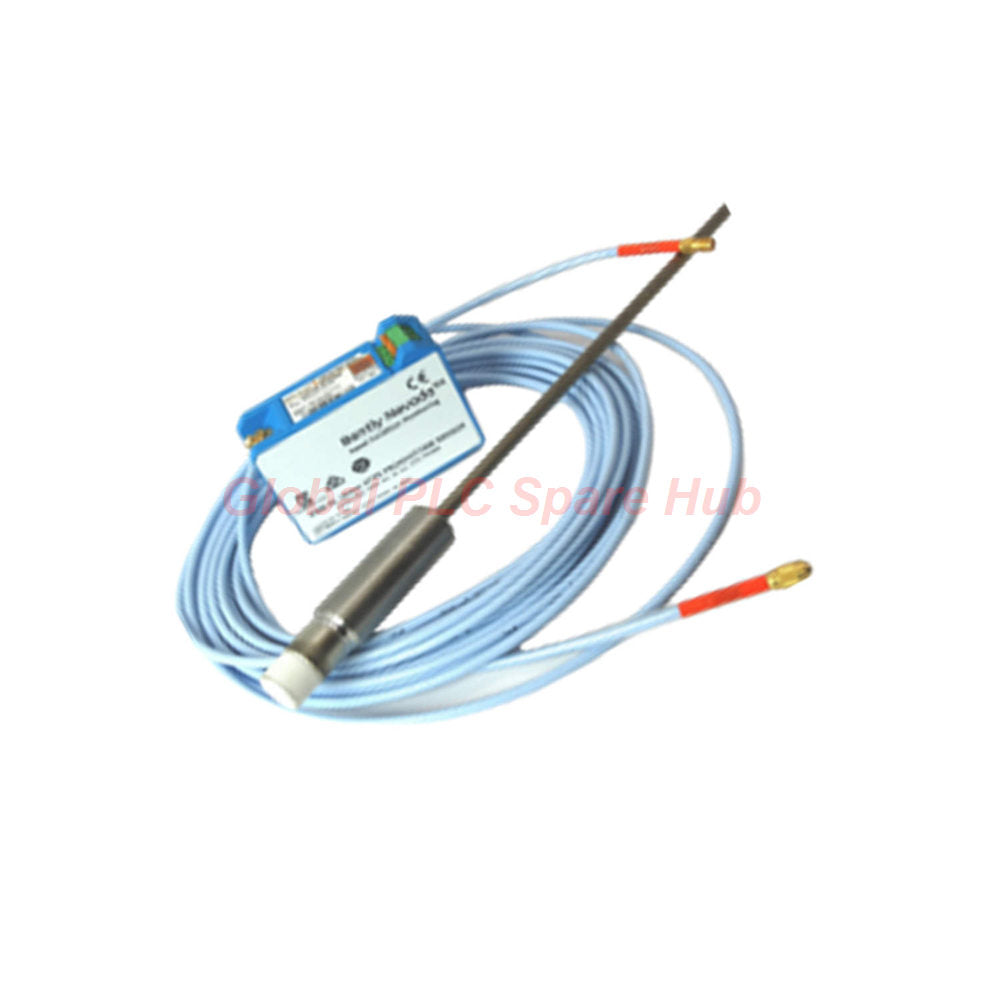

La sonda de alta temperatura Bently Nevada 330301-000-011-20-90-01-00 3300 XL mide la vibración dinámica y el desplazamiento dentro de entornos térmicos extremos de hasta +350 °C (+662 °F). Con roscas UNF de 3/4-16, una punta de sonda de cerámica duradera y una caja de acero inoxidable AISI 316L con blindaje de acero inoxidable, este sensor ofrece un rendimiento estable para turbomaquinaria crítica de alta temperatura.
Desglose de la configuración
| Opción de parámetro | Código seleccionado | Detalle de la especificación |
| Fabricante / Marca | Bently Nevada | Hardware de automatización industrial original |
| Modelo de producto base | 330301-000-011-20-90-01-00 | Serie de sondas de proximidad de alta temperatura 3300 XL |
| Longitud sin rosca | 000 | 0 pulgadas de porción sin rosca |
| Longitud total de la caja | 011 | 1,1 pulgadas de longitud total de la caja |
| Longitud de la línea rígida | 20 | Cable de línea rígida de 2,0 metros (6,6 pies) |
| Longitud total (con extensión) | 90 | 9,0 metros (30 pies) de longitud combinada del sistema |
| Blindaje del cable de extensión | 01 | Equipado con blindaje protector de acero inoxidable |
| Aprobación de agencia | 00 | Configuración comercial estándar (no requerida) |
Especificaciones técnicas y metrología
| Parámetro | Métrica de rendimiento |
| Factor de escala incremental (ISF) | 3,94 V/mm (100 mV/mil) ±9,65% en un rango lineal de 4,0 mm |
| Desviación de linealidad (DSL) | Menos de ±78 μm (±3,1 mils) a temperatura ambiente |
| Deriva de rendimiento a alta temperatura | El ISF permanece dentro de ±30% y el DSL dentro de ±0,51 mm hasta +350°C |
| Respuesta en frecuencia | 0 a 6 kHz (+0, -3 dB típico con hasta 305 m de cableado de campo) |
| Resistencia CC (centro a exterior) | 5,82 Ω para el núcleo de la sonda de 2,0 metros |
| Requisitos de objetivo y eje | Objetivo plano mínimo: 30,5 mm (1,2 pulg.); Diámetro mínimo del eje: 152 mm (6,0 pulg.) |
| Materiales y peso | Punta de cerámica, caja de acero inoxidable AISI 316L; Peso: 117 g/m de línea rígida + 12 g/cm de caja |
| Temperatura de funcionamiento | -34°C a +350°C (-30°F a +662°F) |
Instalación y directrices mecánicas
Enrosque la sonda UNF de 3/4-16 de forma segura en el orificio de montaje de la caja de la máquina. Asegúrese de que la punta de cerámica se alinee perpendicularmente al área objetivo del rotor sin atascamiento mecánico. Mantenga el espacio libre adecuado utilizando un multímetro de voltaje de espacio para calibrar la línea de base de salida inicial de -10 VCC antes de bloquear las contratuercas.
Comodidad de depuración y mantenimiento
Insight de Global PLC Spare HUB: Los técnicos deben verificar los voltajes de espacio de CC durante las comprobaciones rutinarias previas al arranque. Si se producen cambios repentinos de voltaje sin cambios de carga, inspeccione el blindaje del cable de línea rígida en busca de aplastamientos mecánicos o degradación térmica cerca de las líneas de vapor de alta presión.
Contenido del paquete, garantía y logística
El envío incluye el conjunto de sonda de alta temperatura 330301-000-011-20-90-01-00 y las hojas de calibración de fábrica. Global PLC Spare HUB ofrece una garantía completa de 12 meses. Todos los pedidos se envían de forma segura dentro de las 24 a 48 horas a través de mensajeros globales de confianza, incluidos FedEx, UPS y DHL.
Aplicaciones objetivo y capacidades de diagnóstico
- Vibración de turbinas de vapor de alta presión y monitoreo de excentricidad del rotor
- Seguimiento de desplazamiento radial y axial de compresores centrífugos bajo altas temperaturas
- Análisis de holgura de la carcasa del cojinete del extremo de escape de turbinas de gas
- Dinámica del rotor de la bomba de alimentación de calderas y detección de fallas transitorias
Guía de selección y comparación de modelos
Al diseñar instalaciones de alta temperatura, haga coincidir los requisitos de longitud de la línea rígida y del cable total con la disposición de su caja de conexiones. Para aplicaciones que necesitan una configuración de línea rígida más corta de 1,0 metro, evalúe y compare con la alternativa 330301-000-011-10-90-00-05 Sonda de proximidad de alta temperatura, que presenta una longitud de línea rígida de 1,0 metro y diferentes opciones de cableado de extensión.
Preguntas frecuentes
P: ¿Por qué esta sonda utiliza una punta de cerámica en lugar del sulfuro de polifenileno plástico estándar?
R: El material cerámico mantiene la estabilidad dimensional y la integridad de la permitividad eléctrica a temperaturas operativas extremas que alcanzan los +350 °C, evitando el ablandamiento o la deformación de la punta.
P: ¿Cómo afecta la longitud de la línea rígida de 2,0 metros a la atenuación de la señal en patines de alta vibración?
R: La línea rígida de 2,0 metros protege los conductores internos de la radiación térmica severa y la resonancia mecánica directamente en la carcasa de la máquina antes de la transición al cable de extensión blindado.
P: ¿Qué ajustes de calibración son necesarios al reemplazar una sonda estándar por este modelo de alta temperatura?
R: Debido a las características de variación del ISF a alta temperatura, los técnicos deben verificar que la escala del canal del monitor coincida con la curva nominal de 3,94 V/mm en el rango de operación térmica extendido.
P: ¿Puede el blindaje de acero inoxidable del cable de extensión soportar la exposición a aceites lubricantes sintéticos?
R: Sí, la cubierta de blindaje de acero inoxidable de alta resistencia ofrece una excelente resistencia química contra aceites de turbina sintéticos, fluidos hidráulicos y solventes de lavado.
P: ¿Cuál es el indicador principal de que una punta de sonda de alta temperatura ha sufrido un choque térmico?
R: Un salto repentino o una deriva errática en el voltaje de espacio en estado estacionario combinado con la pérdida de señal generalmente apunta a microfisuras en la punta de cerámica debido a transitorios térmicos rápidos.
