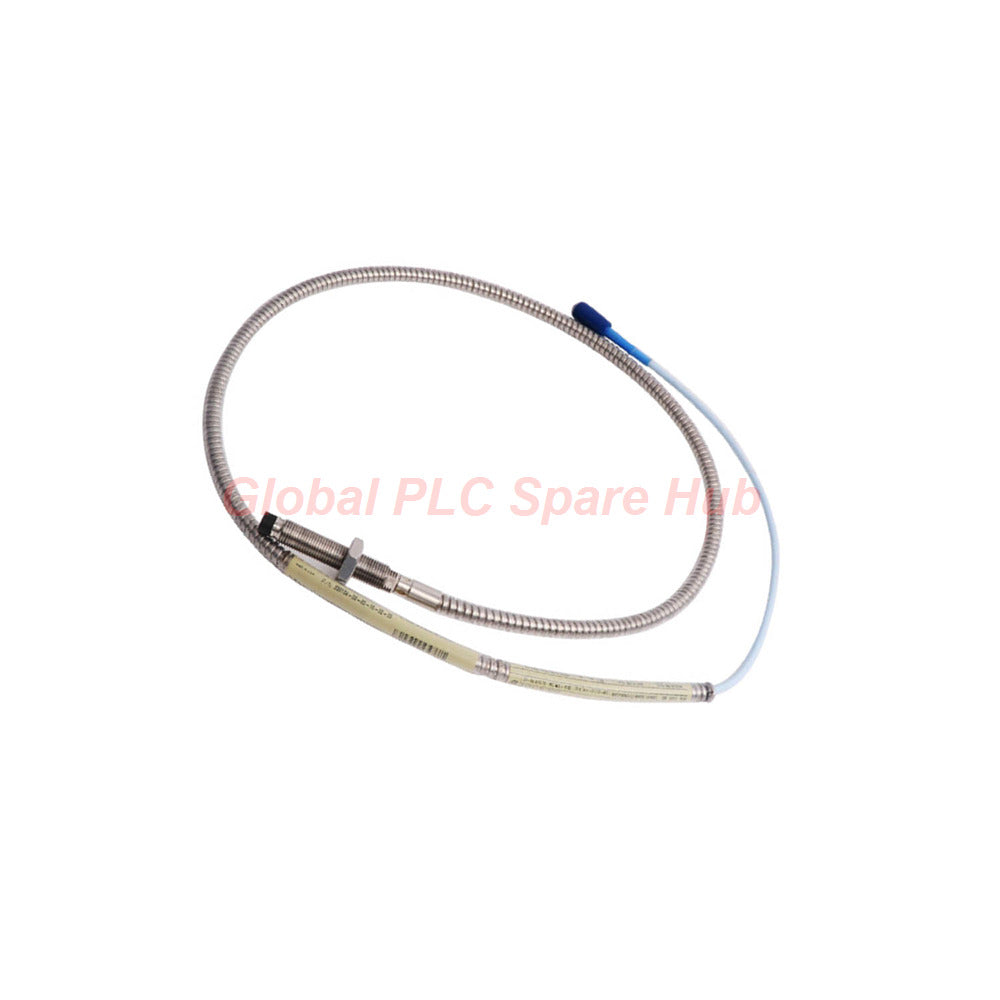

330104-10-13-05-02-CN Sonda Bently Nevada 3300 XL para monitoreo de vibraciones de 8 mm

Manufacturer: Bently Nevada
Product No.: 330104-10-13-05-02-CN
Condition： En stock
Product Type: Sonda 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Monitoreo de precisión de ejes para equipos rotativos críticos

El 330104-10-13-05-02-CN pertenece a la probada Serie 3300 XL 8 mm de Bently Nevada. La sonda proporciona una medición estable sin contacto de vibraciones y desplazamientos en maquinaria rotativa industrial.

La estructura compacta y blindada de la sonda permite el funcionamiento continuo en entornos de alta vibración, donde la estabilidad de la señal y la durabilidad mecánica son fundamentales.

Esta configuración combina la conectividad ClickLoc en miniatura, la carcasa de acero inoxidable y la capacidad de monitoreo preciso del eje para sistemas de automatización exigentes.

Los ingenieros aplican ampliamente esta sonda en turbinas, compresores, bombas, generadores y equipos de proceso de alta velocidad.

Desglose de la configuración

330104
- Sonda 3300 XL de 8 mm
- Carcasa roscada M10 × 1
- Estructura de cable blindado
10
- 10 mm de longitud sin rosca
13
- 13 mm de longitud total de la carcasa
05
- 0,5 metros de longitud total del cable
02
- Conector ClickLoc coaxial en miniatura
- Configuración de cable estándar
CN
- Aprobación de certificación específica del país

Perfil técnico básico

Marca	Bently Nevada
Modelo	330104-10-13-05-02-CN
Serie	3300 XL 8 mm
Tipo de producto	Sonda de proximidad
Rosca de la sonda	M10 × 1
Blindaje del cable	Construcción blindada integrada
Longitud total	0,5 metros
Tipo de conector	ClickLoc coaxial en miniatura
Resistencia nominal de la sonda	7,45 ±0,50 Ω
Material de la punta de la sonda	Sulfuro de polifenileno (PPS)
Material de la carcasa	Acero inoxidable AISI 303 / 304
Resistencia de salida	50 Ω
Requisitos de alimentación	-17,5 Vdc a -26 Vdc
Consumo de corriente	12 mA máximo
Sensibilidad de suministro	Menos de 2 mV/V
Material del objetivo	Acero AISI 4140
Espacio estándar de la sonda	1,27 mm (50 mils)
Sellado a presión	Estructura de sellado con junta tórica de Viton
País de origen	Hecho en EE. UU.

Características de diseño mecánico

Estructura compacta de carcasa de acero inoxidable
Mayor resistencia a las vibraciones con cable blindado
Sellado fiable contra presión diferencial
Retención estable del conector durante el funcionamiento del equipo
Adecuado para instalaciones compactas en carcasas de cojinetes
Excelente resistencia a la corrosión en entornos industriales

Perspectiva de Global PLC Spare HUB

El 330104-10-13-05-02-CN tiene un rendimiento excepcionalmente bueno en aplicaciones que requieren una geometría de sonda compacta y una alta integridad de la señal.

El diseño de cuerpo corto simplifica la instalación dentro de carcasas de turbinas y compresores con espacio restringido.

El conector ClickLoc en miniatura mejora la eficiencia del mantenimiento durante los procedimientos de reemplazo del sensor.

En comparación con las sondas de vibración estándar, la estructura blindada ofrece una protección mecánica más fuerte en entornos de tendido de cables con mucho movimiento.

Los equipos de mantenimiento a menudo seleccionan esta configuración para sistemas de monitoreo de maquinaria rotativa de funcionamiento continuo.

Compatibilidad de equipos recomendada

Sistemas de monitoreo Bently Nevada 3300 XL
Sistemas de protección de turbinas industriales
Racks de monitoreo dinámico de vibraciones de ejes
Sistemas de control de compresores de proceso
Sistemas de monitoreo de cojinetes de generadores
Equipos centrífugos de alta velocidad

Cobertura de aplicaciones

Monitoreo de vibraciones de turbinas de vapor
Medición de desplazamiento de ejes de compresores
Análisis de la condición de los cojinetes de motores
Monitoreo de la posición del rotor del generador
Diagnóstico de equipos de proceso de petróleo y gas
Protección de maquinaria rotativa crítica

Capacidad de diagnóstico

Monitoreo continuo del desplazamiento del eje
Detección temprana del desgaste de los cojinetes
Identificación del desequilibrio del rotor
Análisis de holgura mecánica
Monitoreo de tendencias de vibraciones del eje
Soporte de mantenimiento predictivo

Recomendaciones de instalación en campo

Mantener el espacio recomendado de la sonda durante la configuración
Evitar dobleces pronunciados del cable cerca del conector
Utilizar métodos adecuados de conexión a tierra del blindaje
Proteger el tendido del cable de la exposición excesiva al calor
Verificar la compatibilidad del material del objetivo antes de la calibración
Comprobar el bloqueo del conector durante la puesta en marcha

Paquete de envío

1 × sonda de proximidad 330104-10-13-05-02-CN
Embalaje protector industrial
Documentación de inspección y verificación
Asistencia de soporte técnico

Servicio de entrega global

Procesamiento de envío en 24-48 horas
Envío internacional por FedEx
Servicio de logística industrial de UPS
Entrega global express de DHL
Embalaje profesional de grado de exportación

Cobertura de garantía

Soporte de garantía de 12 meses
Inspección funcional previa al envío
Asistencia técnica durante el período de garantía
Soporte de servicio postventa receptivo

Preguntas frecuentes de ingeniería

¿Por qué los ingenieros seleccionan configuraciones de sonda blindada?
Los cables blindados proporcionan una protección mecánica más fuerte en instalaciones industriales de alta vibración.
¿Qué ventajas ofrece el conector ClickLoc?
El conector mejora la velocidad de instalación y reduce la holgura accidental del cable.
¿Puede esta sonda funcionar con materiales de objetivo no estándar?
La precisión de la calibración puede cambiar al usar objetivos que no sean acero AISI 4140.
¿Qué factores afectan más la linealidad de la medición?
La precisión del espacio de la sonda, la estabilidad del voltaje de suministro y la calidad del material del objetivo influyen en gran medida en la linealidad.
¿Cómo deben los usuarios seleccionar la longitud correcta de la sonda?
Seleccione las dimensiones del cable y la carcasa según la profundidad de montaje y los requisitos de tendido en el gabinete.
