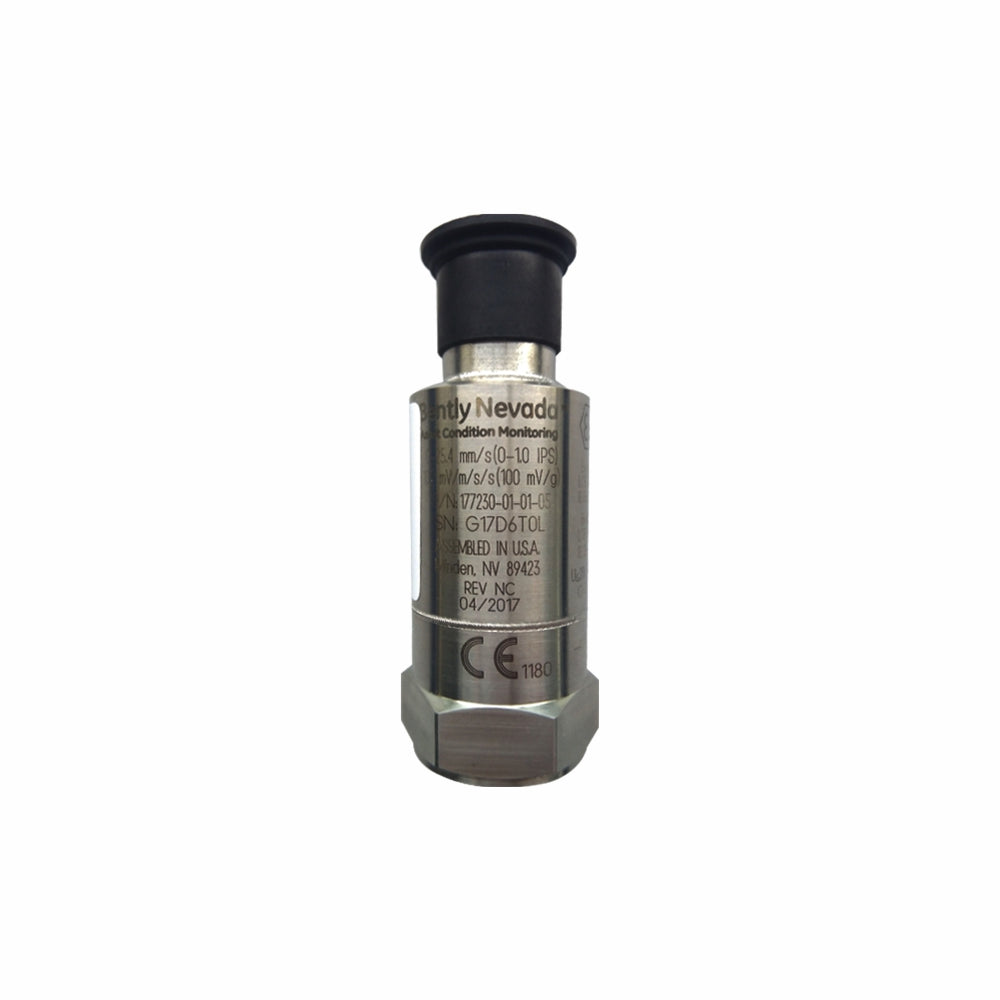

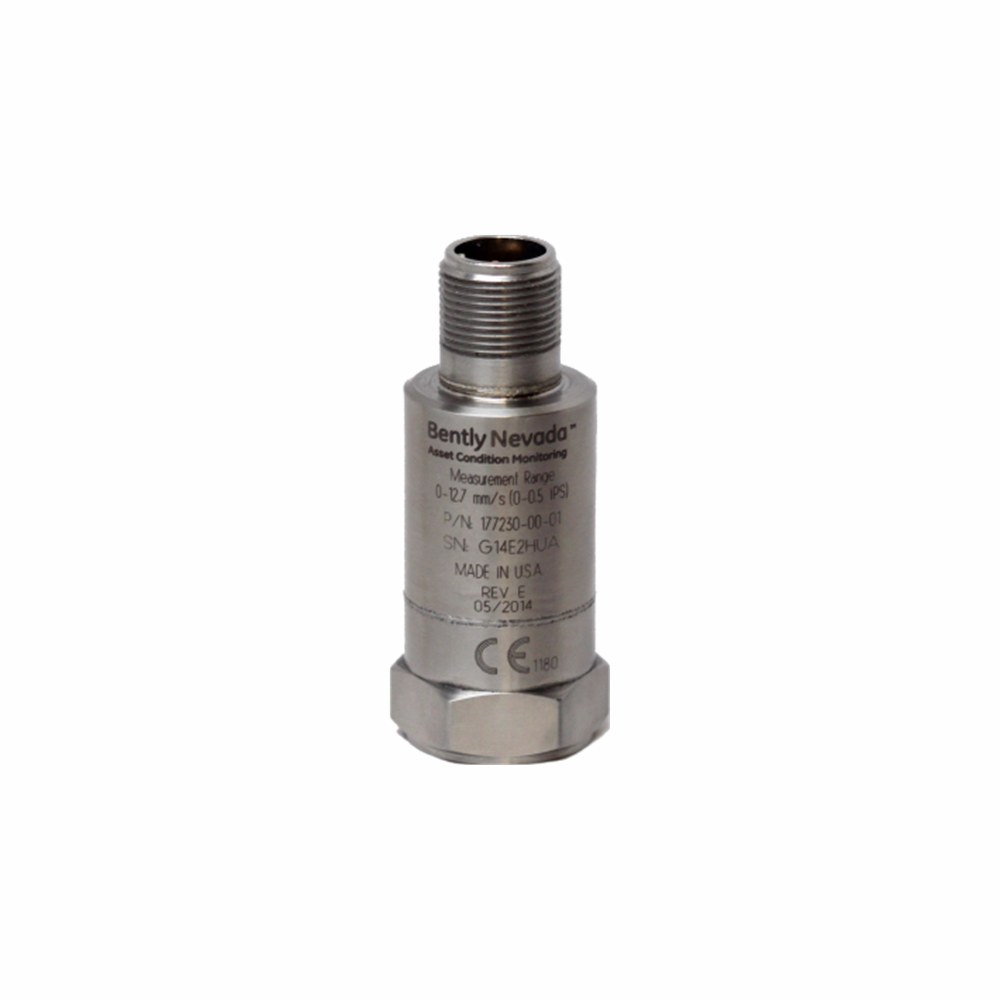

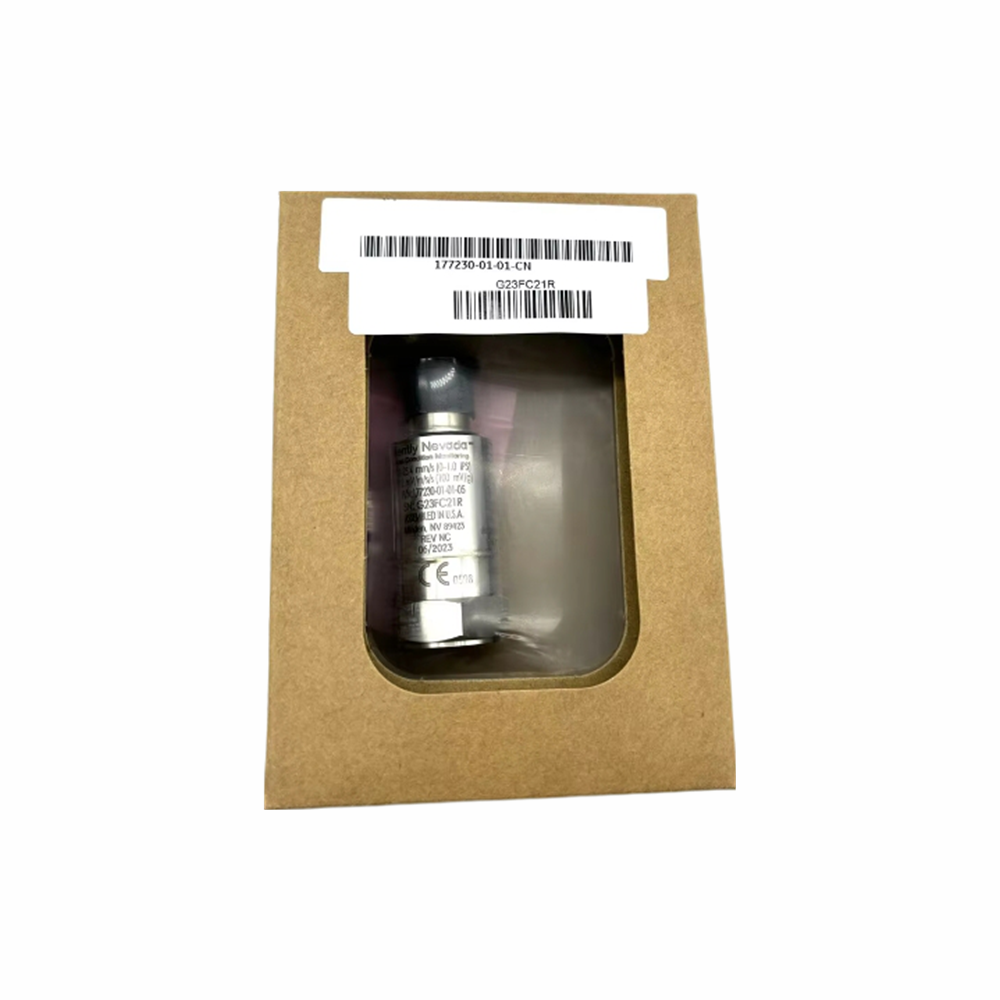

Transmisor sísmico Bently Nevada 177230-00-01-05 4-20mA
Manufacturer: Bently Nevada
Product No.: 177230-00-01-05
Condition： En stock
Product Type: Módulo transmisor sísmico
Product Origin: USA
Payment: T/T, Western Union
Weight: 131g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto y desglose de la configuración
El Transmisor Sísmico 177230-00-01-05 Bently Nevada 177230 convierte la vibración absoluta directamente en una corriente de bucle estándar de 4-20 mA. Los ingenieros de control de procesos confían en este robusto instrumento para la integración directa en arquitecturas de monitoreo PLC, DCS y SCADA de la planta.
| Sufijo de configuración | Opción seleccionada | Definición de ingeniería |
|---|---|---|
| Modelo base | 177230 | Arquitectura central del transmisor sísmico |
| Rango de medición | Opción 00 | Rango de velocidad RMS de 0 a 12,7 mm/s (0 a 0,5 pulg/s) |
| Respuesta de frecuencia | Opción 01 | Filtrado RMS de 10 Hz a 1 kHz (600 a 60 kcps) |
| Aprobaciones de agencias | Opción 05 | Certificaciones de área peligrosa CSA/NRTL/C, ATEX e IECEx |
Especificaciones técnicas principales
| Métrica de rendimiento | Parámetro de funcionamiento |
|---|---|
| Voltaje de excitación y corriente de bucle | 12 a 30 V CC (corriente limitada a 40 mA; optimizada para bucles de control de 30-35 mA) |
| Señal de salida y cableado | Bucle de corriente de 4-20 mA en el pin A/B con señal de aceleración dinámica sin búfer en el pin C |
| Elemento sensor | Estructura de cizallamiento de cerámica piezoeléctrica con resonancia montada de >12 kHz |
| Ambiental y temperatura | Rango de funcionamiento de -40 °C a +85 °C; carcasa de acero inoxidable 316L herméticamente sellada |
| Dimensiones físicas y peso | 25,4 mm (1,00 pulg) de diámetro, 66,0 mm (2,60 pulg) de altura; pesa 131 g (4,62 oz) |
Pautas de instalación y mecánica
- Asegúrese de que las superficies de montaje estén planas y refrentadas para evitar la distorsión por deformación de la base.
- Aplique un par de montaje calibrado entre 4 y 7 N-m (35,4 a 62,0 in-lbf).
- Utilice espárragos adaptadores flexibles (M6X1, M8x1.25 o 1/4-28 UNF) que coincidan con el cubo de su máquina.
- Verifique que la capacidad de la fuente de alimentación del bucle maneje de manera segura el requisito de excitación de 12 a 30 V CC.
Guía de compatibilidad y selección de equipos
La implementación de transmisores de vibración absoluta requiere hacer coincidir las características del bucle eléctrico con el hardware de control existente:
- Consejo de selección: Elija el 177230-00-01-05 cuando su sistema PLC o SCADA requiera una integración directa de velocidad de 4-20 mA sin monitores de rack intermedios.
- Integración del sistema: El pin C proporciona una salida de aceleración dinámica sin búfer para la recopilación temporal de datos de diagnóstico utilizando analizadores portátiles.
Aplicaciones típicas y capacidades de diagnóstico
- Monitorea la vibración estructural general de la carcasa en bombas, ventiladores y torres de enfriamiento de la planta auxiliar.
- Proporciona datos de tendencia continuos para detectar holguras estructurales, desequilibrios y desgaste de cojinetes de manera temprana.
- Funciona de manera confiable en ambientes de condensación y 100% de humedad sin fallas por ingreso de humedad.
- Mantiene la estabilidad de la señal en áreas de alta interferencia electromagnética debido al robusto blindaje de acero inoxidable 316L.
Información de Global PLC Spare HUB
Los especialistas en instrumentación a menudo pasan por alto los límites de resistencia del bucle al conectar transmisores de 2 hilos a largos tendidos de cables de control. Nuestro equipo de ingeniería recomienda verificar que la resistencia total del bucle no exceda los umbrales de caída de voltaje con una excitación mínima de 12 V CC. La utilización de cableado de par trenzado blindado para los pines A y B elimina con éxito el ruido de tierra de modo común en subestaciones industriales pesadas.
Cumplimiento, garantía y logística
- Certificaciones: Aprobaciones para ubicaciones peligrosas CSA, NRTL/C, ATEX e IECEx.
- Garantía de calidad: Respaldada por una garantía de reemplazo industrial completa de 12 meses.
- Logística de cumplimiento: Envío global rápido en 24-48 horas a través de FedEx, UPS y DHL.
Preguntas frecuentes profesionales
P: ¿Cuál es la función exacta del pin C en el transmisor 177230-00-01-05?
R: El pin C emite una señal de aceleración dinámica sin búfer referenciada al pin B, lo que permite a los ingenieros conectar analizadores de vibración portátiles para diagnósticos espectrales FFT avanzados.
P: ¿Puedo alimentar este transmisor sísmico con una tarjeta de entrada analógica de PLC estándar de 24 V CC?
R: Sí, siempre que la tarjeta de entrada analógica suministre un voltaje de excitación entre 12 y 30 V CC y admita consumos de corriente de bucle de hasta 40 mA.
P: ¿Cómo protege el sellado hermético el elemento de cizallamiento piezoeléctrico interno?
R: La carcasa de acero inoxidable 316L soldada con láser evita que la humedad y los gases corrosivos degraden el núcleo sensor de cerámica interno durante los lavados a alta humedad.
P: ¿Qué causa picos erróneos en el bucle de salida de velocidad de 4-20 mA?
R: Un blindaje de cable inadecuado o bucles de tierra conectados al pin B suelen introducir ruido eléctrico, que se puede resolver flotando o conectando a tierra en un solo punto el drenaje del blindaje.
P: ¿Por qué es fundamental el par de montaje adecuado para los acelerómetros de cizallamiento cerámicos?
R: Un apriete insuficiente reduce la respuesta de alta frecuencia, mientras que un apriete excesivo puede roscar el espárrago de montaje de 1/4-28 UNF o deformar la base del transductor, alterando la sensibilidad.
