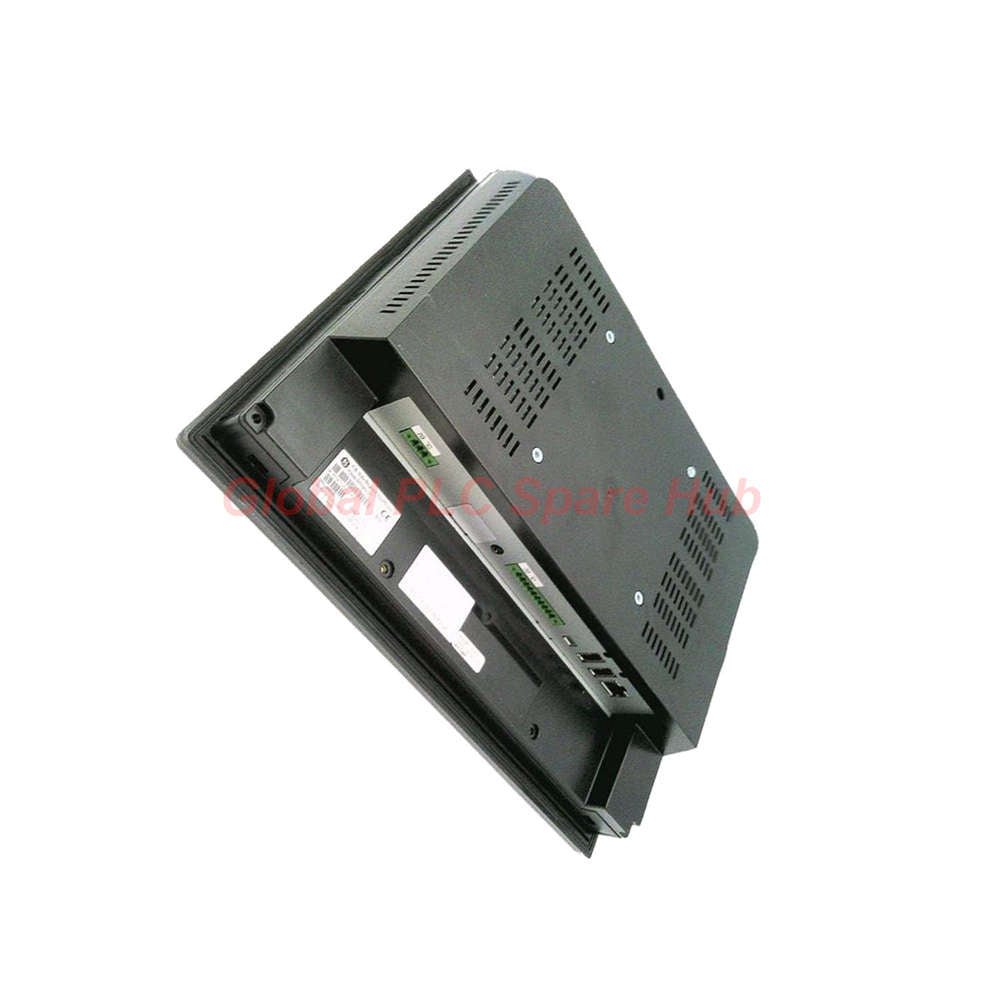

لوحة لمس HMI طراز IC755CSS12CDA GE Fanuc QuickPanel+ مقاس 12 بوصة جديدة

رؤى من مراكز HUB العالمية لقطع غيار PLC

يعد IC755CSS12CDA QuickPanel+ واجهة عالية الأداء بين الإنسان والآلة (HMI) تسد الفجوة بين واجهات التشغيل التقليدية وأجهزة الكمبيوتر الصناعية. بناءً على بنية Freescale i.MX535، توفر هذه الوحدة مقاس 12.1 بوصة قدرًا كبيرًا من القدرة الحسابية للعرض الرسومي المعقد وتسجيل البيانات. توفر تقنية الشاشة السعوية الإسقاطية (PCAP) تجربة تشبه الهواتف الذكية مع خاصية اللمس المتعدد ثنائي النقاط، وهي ترقية كبيرة مقارنة بالموديلات المقاومة الأقدم. تقدر فرق الهندسة IC755CSS12CDA لقدرتها على التعامل مع شبكة إيثرنت مزدوجة، مما يسمح بفصل الشبكة المادية بين أرضية المصنع وشبكة الإشراف (OT/IT).

البنية التقنية الأساسية

• العلامة التجارية: GE Fanuc / Emerson
• النموذج: IC755CSS12CDA
• السلسلة: QuickPanel+ (QuickPanel Plus)
• المعالج: 1 جيجاهرتز ARM Cortex A8 (Freescale i.MX535)
• الشاشة: 12.1 بوصة TFT LCD (800 × 600 WVGA)
• الذاكرة: 1 جيجابايت DDR3 SDRAM / 512 ميجابايت SLC NAND ROM
• الذاكرة الدائمة: 512 كيلوبايت SRAM مع بطارية احتياطية
• تقنية الإدخال: سعوية إسقاطية، لمس متعدد بنقطتين
• الاتصال: 2 x RJ-45 Ethernet، 1 x RS-232، 1 x RS-232/485
• التوسعة: فتحة بطاقة SD/SDHC، 3 منافذ USB 2.0
• بيئة البرامج: Microsoft Windows Embedded Compact 7

سيناريوهات التطبيق وإقران الأجهزة

• التطبيقات الأساسية: التحكم المتقدم في الآلات، المراقبة المركزية لمعالجة المياه، وخطوط معالجة الأغذية والمشروبات.
• إقران وحدة التحكم: مُحسّن للاتصال مع وحدات التحكم GE Fanuc RX3i و Series 90-30 و VersaMax.
• التشخيص البصري: مثالي لعرض أدلة PDF عالية الكثافة ومخططات الاتجاهات في الوقت الفعلي مباشرة في أرضية المصنع.
• استبدال الأجهزة القديمة: مسار ترحيل قوي لوحدات QuickPanel View أو Intermediate القديمة.

إمكانيات التشخيص والصيانة

• حالة النظام: مؤشرات LED مدمجة لحالة الطاقة ونشاط الاتصال.
• استكشاف الأخطاء وإصلاحها على اللوحة: استخدام أدوات Windows Embedded لاختبارات ping للشبكة ومراقبة موارد الأجهزة.
• تسجيل البيانات: تضمن ذاكرة SRAM المدمجة بسعة 512 كيلوبايت التقاط متغيرات العملية حتى أثناء انقطاع التيار الكهربائي المفاجئ.
• الإدارة عن بعد: يدعم VNC و FTP لعرض الشاشة عن بعد ونقل الملفات.

المعايير العالمية للوجستيات والجودة

• تغطية الضمان: ضمان صناعي كامل لمدة 12 شهرًا لراحة البال.
• شركاء الشحن: شحن عالمي ذو أولوية عبر FedEx و UPS و DHL.
• تنفيذ الطلب: إرسال مضمون في غضون 24-48 ساعة.
• التعبئة والتغليف: تغليف صناعي آمن ضد التفريغ الكهروستاتيكي (ESD) بما في ذلك وحدة IC755CSS12CDA وملحقات التثبيت.

دليل الاختيار والشراء

• توافق البرامج: تحقق من توافق مشروع برنامج HMI الحالي لديك مع Windows Embedded Compact 7.
• متطلبات اللمس: الزجاج السعوي متين ولكنه يتطلب أصابعًا عارية أو قفازات متوافقة مع السعة للتشغيل.
• فحص البيئة: سطوع 450 cd/m² مرتفع، ولكن تحقق من ضوء الشمس المباشر الخارجي إذا لزم الأمر.

الأسئلة الشائعة للمحترفين

هل يدعم IC755CSS12CDA إيماءات اللمس المتعدد مثل التكبير بالتصغير؟

نعم، تدعم الشاشة السعوية الإسقاطية اللمس بنقطتين، مما يتيح التنقل في الواجهة بشكل أكثر سهولة مقارنة بواجهات HMI التقليدية.

هل يمكنني استخدام كلا منفذي إيثرنت لنفس الشبكة الفرعية؟

على الرغم من أنه ممكن، فإن أفضل ممارسة هي استخدام المنفذين لعزل شبكة التحكم PLC عن شبكة المكتب للشركة لأسباب أمنية.

كيف تفيد ذاكرة SLC NAND المستخدمين الصناعيين؟

تعتبر فلاش SLC (خلية أحادية المستوى) أكثر متانة وموثوقية بشكل كبير لدورات الكتابة الصناعية مقارنة بفلاش MLC القياسي للاستخدام الاستهلاكي.

ما هي الطريقة الموصى بها لنقل المشروع؟

يمكن تنزيل المشاريع عبر إيثرنت، أو نقلها محليًا باستخدام بطاقة SD أو منفذ Mini USB 2.0.

هل يلزم واقي شاشة لهذا الطراز؟

على الرغم من أن السطح الزجاجي شديد المقاومة للخدش، يوصى باستخدام واقي الشاشة في البيئات التي تحتوي على غبار كاشط أو برادة معدنية.
