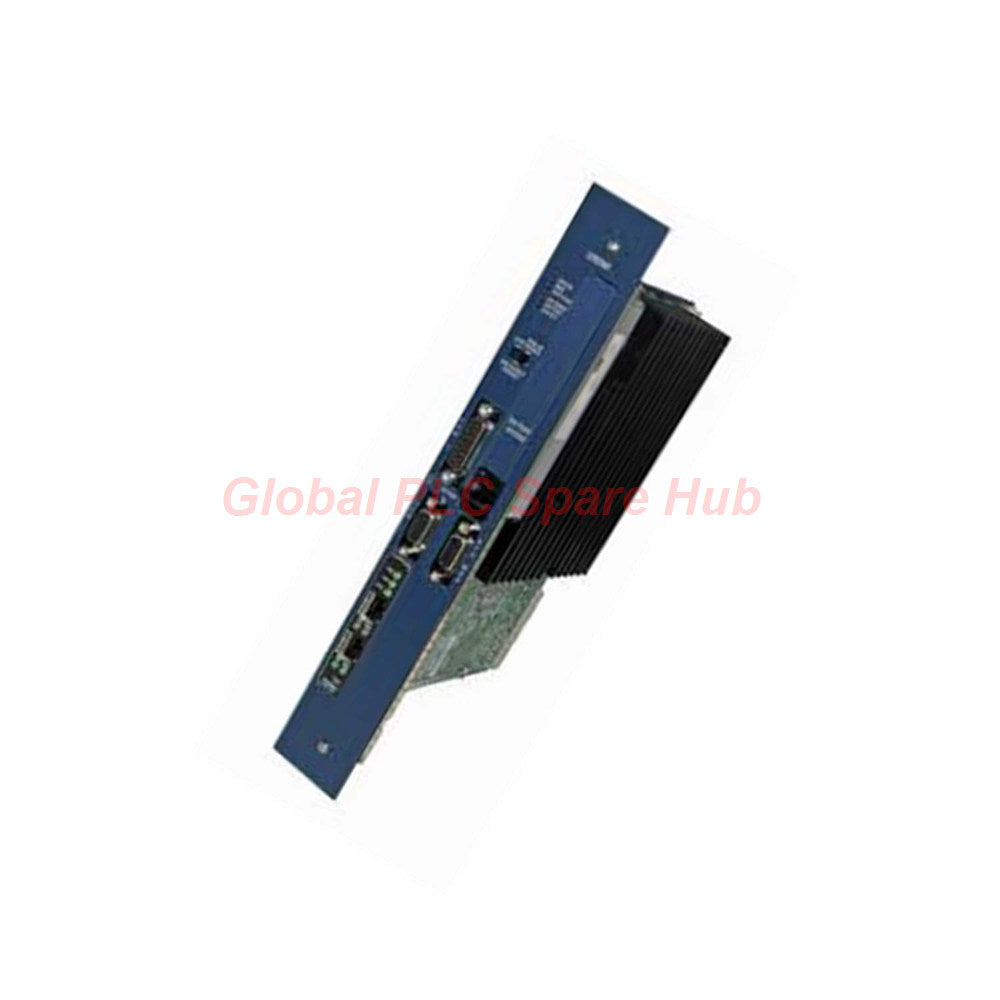

وحدة معالجة IC698CRE040 GE Fanuc RX7i PLC - جاهزة للإيثرنت

نظرة عامة على المنتج

تُعد وحدة IC698CRE040 هي وحدة المعالجة المركزية (CPU) عالية الأداء لمنصة GE Fanuc PACSystem RX7i. مدعومة بمعالج Pentium M بتردد 1.8 جيجاهرتز، توفر هذه الوحدة كثافة حسابية لا مثيل لها للتطبيقات الصناعية واسعة النطاق. تتميز بذاكرة وصول عشوائي (RAM) محمية بالتحقق من التكافؤ بسعة 64 ميجابايت وذاكرة فلاش غير متطايرة بسعة 64 ميجابايت لتخزين برامج المستخدم بشكل موثوق. يسهل هذا المعالج تنفيذ المنطق المعقد بمعدل مسح مرجعي يبلغ 0.024 مللي ثانية لكل 1000 بوابة منطقية.

المواصفات الفنية

• العلامة التجارية: GE Fanuc / Emerson Automation
• الموديل: IC698CRE040
• السلسلة: PACSystem RX7i (قائمة على VME64)
• نواة المعالجة: معالج Intel Pentium M بتردد 1.8 جيجاهرتز
• الذاكرة: 64 ميجابايت ذاكرة وصول عشوائي للمستخدم / 64 ميجابايت فلاش غير متطاير
• معدل المسح المنطقي: 0.024 مللي ثانية لكل 1 ألف جهة اتصال/لفائف منطقية
• استهلاك الطاقة: 6.8 أمبير عند +5 فولت تيار مستمر (اسمي)
• اتصال إيثرنت: منفذان (2) RJ45 بسرعة 10/100 ميجابت في الثانية (استشعار تلقائي)
• الاتصال التسلسلي: منفذان (2) يدعمان RS-232 و RS-485
• دقة الساعة: ساعة TOY بأقصى انحراف ±2 ثانية/يوم

تكوين الأجهزة وتحليل المنطق

• IC698CRE040 [محرك معالجة Pentium M 1.8 جيجاهرتز]
  • └── مكدس إيثرنت مزدوج [SRTP، EGD، عميل/خادم Modbus/TCP]
    • └── خدمات الويب [16 اتصال خادم ويب و FTP متزامن]
  • └── مجموعة تسلسلية [بروتوكولات Modbus RTU Slave و SNP و I/O التسلسلية]
  • └── دعم لغات البرمجة [LD، ST، FBD، و C-Blocks]
  • └── واجهة VME64 [معيار تبادل البيانات عالية السرعة على اللوحة الخلفية]

تكامل النظام وقدرة التشخيص

• دعم التكرار: يدعم تكوينات الاستعداد الساخن والتزامن عالية التوافر.
• مراقبة الحالة: تنبيهات الأجهزة في الوقت الفعلي لانخفاض البطارية، وحالة الوحدة، وسلامة رابط الإيثرنت.
• سعة المنطق: تدعم ما يصل إلى 512 كتلة بحد أقصى للحجم 128 كيلوبايت لكل كتلة.
• التوافق: متوافق تمامًا مع Proficy Machine Edition و Logic Developer PLC Professional.

سيناريوهات التطبيق

• المناولة عالية السرعة للمواد: أوقات استجابة بالمللي ثانية للفرز المعقد والناقلات متعددة المحاور.
• التحكم في الطاقة والمرافق: معالجة متكررة لتزامن معالجة المياه وتوليد الطاقة.
• مجمع البيانات: محور اتصال مركزي باستخدام بيانات إيثرنت العالمية (EGD) لشبكات المصنع بأكملها.
• الحساب المعقد: معالجة رياضية مكثفة باستخدام بيانات النقطة العائمة وكتل برامج C.

رؤية Global PLC Spare HUB

تمثل الوحدة IC698CRE040 قمة سلسلة RX7i. تُفضل فرق الهندسة هذه الوحدة لأنها تسد الفجوة بين منطق PLC التقليدي وأداء الكمبيوتر الصناعي عالي المستوى. تضمن سرعة الساعة 1.8 جيجاهرتز أن حتى أكبر الخوارزميات المكتوبة بلغة C تعمل دون تذبذب. وبينما تنتقل هذه السلسلة إلى وضع الإرث، تظل الوحدة IC698CRE040 الخيار الأكثر موثوقية للحفاظ على الهياكل القائمة على VME حيث لا يمكن تحمل وقت التوقف. إن تكرار منفذي الإيثرنت هو ميزة "اضبطها وانسها" تبسط بشكل كبير طوبولوجيا الشبكة.

اللوجستيات والضمان

• الحالة: معدات أصلية مختومة من المصنع بنسبة 100%.
• الضمان: مضمون بضمان المصنع الشامل لمدة 12 شهرًا.
• المناولة: إرسال بأولوية خلال 24-48 ساعة من تأكيد الطلب.
• اللوجستيات: شحن عالمي آمن عبر FedEx أو UPS أو DHL Express.

الأسئلة الشائعة من الخبراء ودليل الاختيار

• هل يمكنني استخدام IC698CRE040 لمراقبة البيانات عبر الويب؟
• نعم، يدعم ما يصل إلى 16 اتصال خادم ويب و FTP مشترك للتشخيص عن بعد في الوقت الفعلي.
• كيف أتعامل مع تنبيه انخفاض البطارية؟
• توفر وحدة المعالجة المركزية تنبيهًا للمشغل؛ يجب استبدال البطارية أثناء تشغيل النظام لتجنب فقدان الذاكرة.
• هل يدعم هذا المعالج Modbus/TCP؟
• نعم، تدعم منافذ الإيثرنت المدمجة بروتوكولات Modbus/TCP Client و Server بشكل أصلي.
• نصيحة من الخبرة الهندسية:
• تحقق دائمًا من سعة مصدر الطاقة للرف الخاص بك. مع سحب تيار يبلغ 6.8 أمبير، تتطلب الوحدة IC698CRE040 مصدر 5 فولت قويًا لمنع عمليات إعادة الضبط المتقطعة أثناء تنفيذ المنطق عالي الحمل.
• نصيحة الشراء:
• عند الترقية من وحدات المعالجة المركزية القديمة RX7i، تأكد من أن إصدار Proficy Machine Edition الخاص بك متوافق مع أحدث البرامج الثابتة على الوحدة IC698CRE040.
