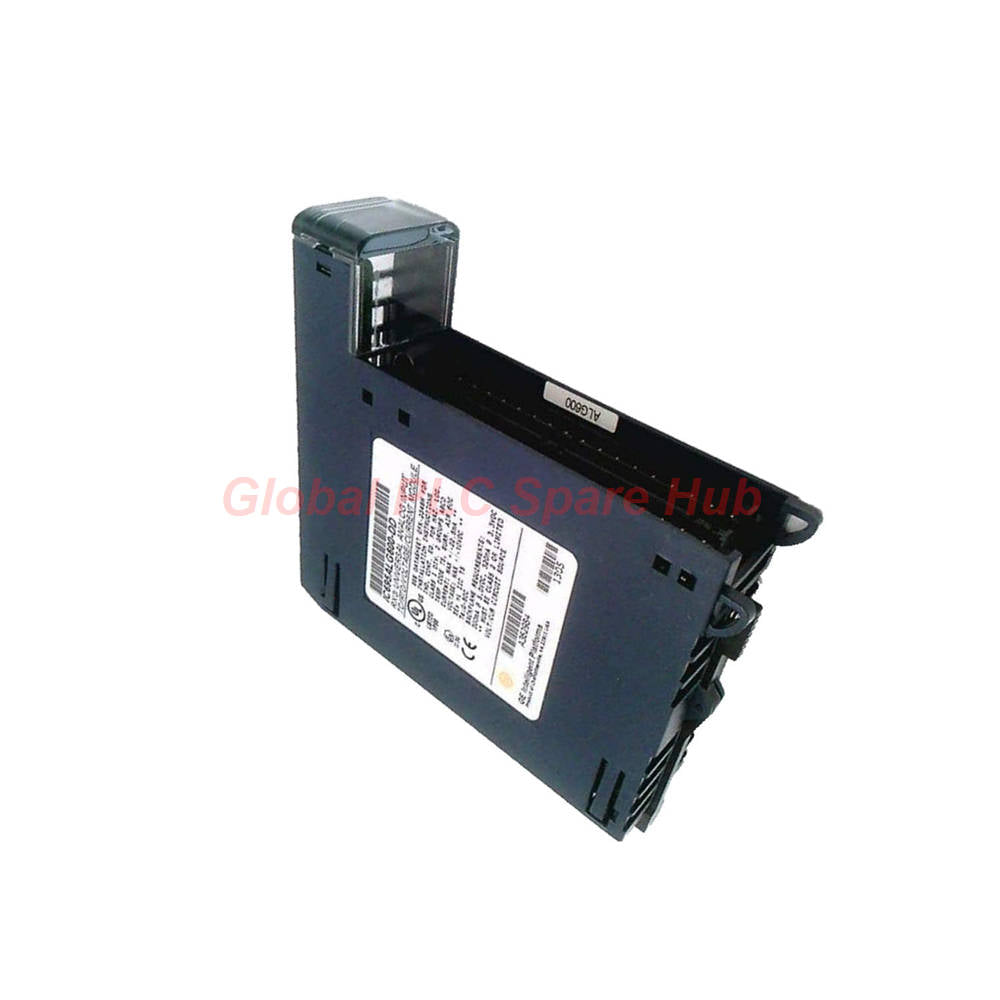

وحدة إدخال تناظري IC695ALG600 GE PACSystems RX3i | متعدد الإشارات

IC695ALG600 وحدة اكتساب إشارة العملية العالمية

تُعد IC695ALG600 وحدة إدخال تناظري عالمية عالية الكثافة مصممة لمنصة أتمتة PACSystems RX3i. تدعم الوحدة قياسًا صناعيًا متعدد الإشارات ضمن بنية مدمجة واحدة.

يتيح التصميم الاكتساب المتزامن لإشارات الجهد والتيار ومستشعر درجة الحرارة المقاوم (RTD) والمقاومة والمزدوج الحراري (thermocouple). يمكن للمهندسين تكوين كل قناة بشكل مستقل لتحقيق أقصى قدر من المرونة في الموقع.

يعمل هيكل العزل المجمع على تحسين استقرار الإشارة في بيئات العمليات الصناعية الصعبة. تعمل قنوات تعويض الوصلة الباردة المدمجة على تعزيز دقة قياس المزدوج الحراري.

تدعم الوحدة التوسع المستقبلي للبرامج الثابتة من خلال إمكانية ذاكرة الفلاش المدمجة.

مصفوفة إمكانية معالجة الإشارات

• 8 قنوات اكتساب تناظرية عالمية
• قناتان مخصصتان لتعويض الوصلة الباردة
• تكوين مستقل لكل قناة على حدة
• دعم تشغيل أنواع الإشارات المختلطة
• إمكانية تخطيط المزدوج الحراري المدمجة
• دعم اكتساب درجة حرارة RTD المتقدم
• هيكل ترشيح رقمي قابل للتكوين
• مؤشرات LED تشخيصية صناعية

IC695ALG600 المواصفات الفنية

• الشركة المصنعة: Emerson Automation
• الشركة المصنعة السابقة: GE Intelligent Platforms
• السلسلة: PACSystems RX3i
• النموذج: IC695ALG600
• نوع الوحدة: وحدة إدخال تناظري عالمية
• إجمالي القنوات العالمية: 8
• قنوات CJC: 2
• تجميع الإدخال: مجموعتان من 4 قنوات
• مدخلات الجهد: ±50mV، ±150mV، 0-5V، 1-5V، 0-10V، ±10V
• مدخلات التيار: 0-20mA، 4-20mA، ±20mA
• مدخلات المقاومة: 0-250Ω إلى 0-4000Ω
• أنواع RTD المدعومة: PT385، PT3916، N618، N672، NiFe518، CU426
• المزدوجات الحرارية المدعومة: B، C، E، J، K، N، R، S، T
• الحد الأقصى لتبديد الطاقة: 5.4 واط
• الاستهلاك الداخلي 3.3 فولت: 350mA
• الاستهلاك الداخلي 5 فولت: 400mA
• ترددات المرشح القابلة للتحديد: 8Hz، 12Hz، 16Hz، 40Hz، 200Hz، 1000Hz
• الحد الأقصى لمقاومة كابل RTD: 25Ω
• متطلبات البرامج الثابتة: RX3i firmware version 2.80 أو أحدث
• برنامج التكوين: Proficy Machine Edition 5.0 SP1A أو أحدث
• منصة التثبيت: RX3i Universal Backplane
• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية
• درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية

خيارات لوحة الأطراف المتوافقة

• IC694TBB032 لوحة أطراف من نوع الصندوق
• IC694TBB132 لوحة أطراف ممتدة من نوع الصندوق
• IC694TBS032 لوحة أطراف من نوع الزنبرك
• IC694TBS132 لوحة أطراف ممتدة من نوع الزنبرك

تُبسّط لوحات الأطراف الممتدة عملية تركيب الكابلات المعزولة وتدعم عزل الأسلاك الصناعية السميكة.

مؤشرات مراقبة الحالة المدمجة

• مؤشر LED لحالة تشغيل الوحدة (Module OK)
• مؤشر LED لحالة المجال (Field Status) لتشخيص القنوات
• مؤشر LED للوحة الأطراف (Terminal Block) لحالة الكشف عن الأطراف
• إمكانية المراقبة المستمرة للمكونات المادية

رؤية Global PLC Spare HUB

توفر IC695ALG600 مرونة قوية لتطبيقات القياس المختلطة للعمليات. يمكن للمهندسين دمج أنواع إشارات متعددة في منصة اكتساب تناظرية واحدة.

تعمل القنوات القابلة للتكوين بشكل مستقل على تبسيط توسيع النظام وتقليل تعقيد مخزون قطع الغيار. تستفيد هذه البنية من منشآت العمليات الصناعية واسعة النطاق.

يعمل هيكل الترشيح القابل للتكوين أيضًا على تحسين استقرار القياس في البيئات التي تعاني من الضوضاء الكهربائية. تساعد ترددات المرشح المنخفضة على تثبيت متغيرات العملية بطيئة التغير.

تعمل الوحدة بشكل جيد بشكل خاص في الأنظمة التي تتطلب مراقبة متزامنة لدرجة الحرارة والضغط والتدفق والمقاومة.

التطبيقات الصناعية الموصى بها

• أنظمة مراقبة درجة حرارة العملية
• أتمتة جرعات المواد الكيميائية
• أجهزة معالجة المياه
• أنظمة التحكم في الغلايات
• وحدات عملية النفط والغاز
• مراقبة الأفران الصناعية
• أنظمة إدارة الطاقة
• شبكات اكتساب الإشارات التناظرية على مستوى المصنع

أجهزة القياس الميدانية المدعومة

• مستشعرات درجة حرارة RTD
• مسابير المزدوج الحراري
• مرسلات 4-20mA
• مرسلات العمليات القائمة على الجهد
• أجهزة قياس المقاومة
• أجهزة قياس الضغط
• مرسلات التدفق

مزايا التشخيص التشغيلي

• تحديد سريع لحالات لوحة الأطراف
• مراقبة مستمرة للإدخال التناظري
• رؤية محسّنة لأخطاء المستشعر
• كفاءة محسّنة في استكشاف أخطاء العمليات وإصلاحها
• اكتساب إشارة مستقرة منخفضة الضوضاء
• إمكانية تحسين المرشح المرنة

توصيات التثبيت الهندسي

• تثبيت فقط على لوحات خلفية RX3i العالمية المتوافقة
• استخدم كبلًا معزولًا للإشارات التناظرية ذات المستوى المنخفض
• افصل الأسلاك التناظرية عن موصلات الطاقة
• تحقق من تكوين نوع المستشعر قبل بدء التشغيل
• استخدم لوحات أطراف ممتدة للأسلاك الميدانية الكثيفة
• تأكد من توافق البرامج الثابتة أثناء التشغيل

الدعم التجاري والخدمات اللوجستية

• الضمان: 12 شهرًا
• طرق الشحن: FedEx، UPS، DHL
• وقت الإرسال: 24-48 ساعة
• التعبئة والتغليف: تغليف واقي صناعي مضاد للكهرباء الساكنة
• الشحن العالمي: متاح التسليم في جميع أنحاء العالم

الأسئلة الشائعة الفنية الاحترافية

• لماذا يجب على المهندسين استخدام الترشيح القابل للتكوين على القنوات التناظرية؟

  يقلل الترشيح المناسب من الضوضاء الكهربائية ويثبت قياسات العملية المتغيرة.

• ماذا يجب على المشترين التحقق منه قبل اختيار الوحدات التناظرية العالمية؟

  تحقق من توافق الإشارة، وعدد القنوات، ومتطلبات البرامج الثابتة، ونوع لوحة الأطراف.

• كيف يؤدي تعويض الوصلة الباردة إلى تحسين دقة المزدوج الحراري؟

  يعوض CJC تقلبات درجة الحرارة المحيطة للأطراف أثناء قياس درجة الحرارة.

• ما الذي يسبب عادة قراءات إدخال تناظرية غير مستقرة؟

  التأريض غير الصحيح، والأسلاك غير المعزولة، وتكوين المرشح الخاطئ يؤدي إلى عدم الاستقرار.

• ما هي ممارسة الصيانة التي تحسن موثوقية القياس التناظري على المدى الطويل؟

  الفحص المنتظم للأطراف والتحقق من استمرارية العزل يحسن استقرار الإشارة.
