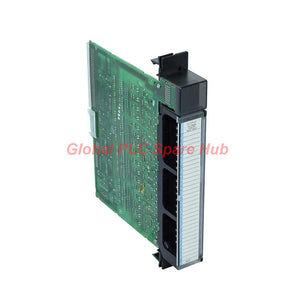

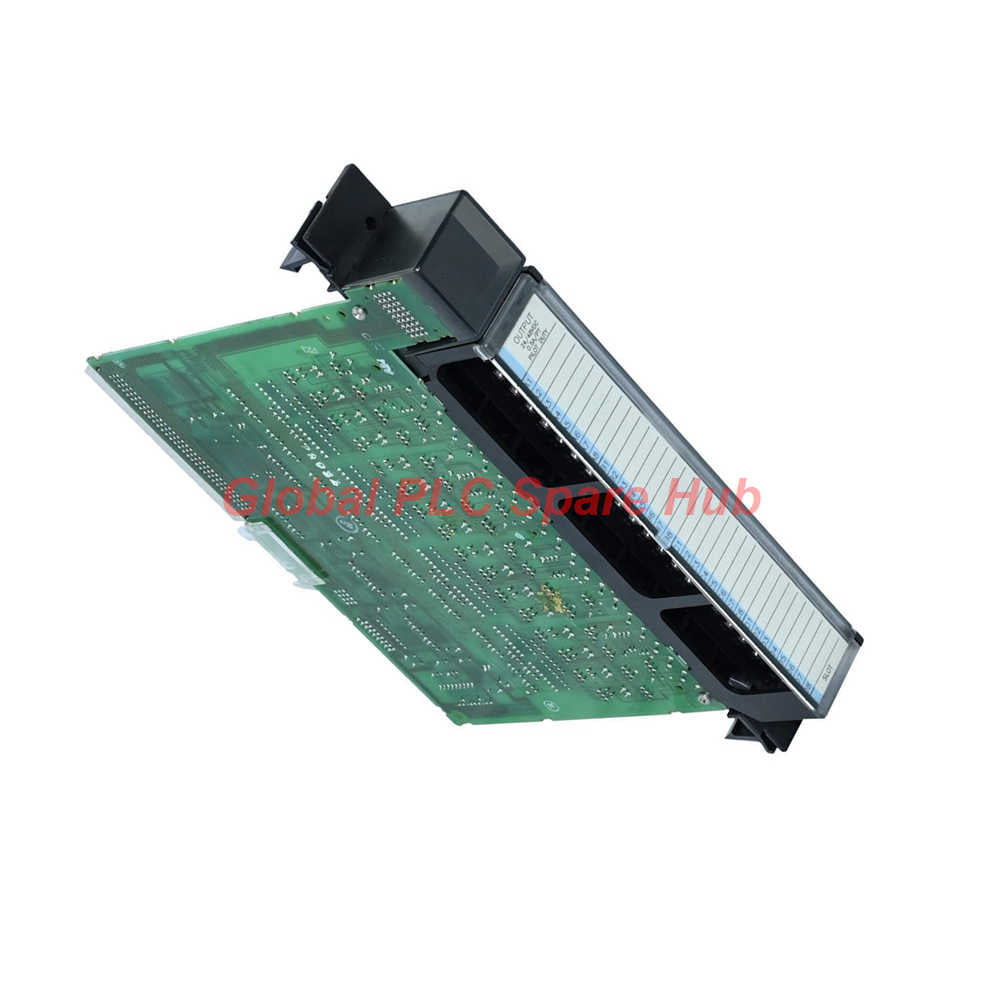

وحدة إخراج GE Fanuc IC697MDL750 Series 90-70 32 قناة 24/48 فولت تيار مستمر

نظرة عامة من Global PLC Spare HUB

يمثل IC697MDL750 حجر الزاوية في التحكم المنفصل عالي الكثافة ضمن نظام Series 90-70 البيئي. صُممت هذه الوحدة لهندسة VME القياسية C.1، وتوفر 32 نقطة تحكم منطقي إيجابي. وتتفوق في البيئات التي تتطلب تبديلاً سريعًا وعزلًا قويًا للمجموعات. ويقدر المهندسون خاصية التحديد الميكانيكي، التي تمنع تلف الأجهزة أثناء الصيانة في تكوينات اللوحات الخلفية المعقدة.

المواصفات الفنية

• العلامة التجارية: GE Fanuc (الآن Emerson Automation)
• الموديل: IC697MDL750
• السلسلة: Series 90-70
• نوع الوحدة: مخرج منفصل (منطق إيجابي)
• عدد القنوات: 32 قناة (مرتبة في 4 مجموعات من 8)
• جهد التشغيل المقدر: 24 إلى 48 فولت تيار مستمر
• نطاق جهد الخرج: 20 إلى 60 فولت تيار مستمر
• تيار الخرج لكل نقطة: 0.5 أمبير (حالة ثابتة)
• تيار الخرج لكل مجموعة: 2.0 أمبير كحد أقصى
• تيار الاندفاع: 10 أمبير كحد أقصى لمدة 20 ميلي ثانية
• وقت الاستجابة: 1 ميلي ثانية كحد أقصى (حالة التشغيل والإيقاف)
• انخفاض الجهد: 1.0 فولت كحد أقصى عبر المخرج
• العزل (من المجال إلى اللوحة الخلفية): 1500 فولت تيار متردد (بصري)
• العزل (من مجموعة إلى مجموعة): 500 فولت تيار متردد
• تسرب حالة الإيقاف: 1 ميلي أمبير كحد أقصى
• استهلاك التيار الداخلي: 0.25 أمبير من ناقل 5 فولت
• توافق VME: توافق قياسي C.1

التثبيت وتوافق الأجهزة

• قم بتركيب IC697MDL750 في أي فتحة متاحة على اللوحة الأساسية Series 90-70.
• استخدم خاصية التحديد الميكانيكي لضمان المحاذاة الصحيحة للوحدة.
• تشتمل الوحدة على كتلة طرفية قابلة للإزالة عالية الكثافة لسهولة التوصيل.
• تستوعب الأطراف سلكين من #22 AWG حتى #14 AWG.
• هذه الوحدة متوافقة مع جميع وحدات المعالجة المركزية وأرفف التوسيع Series 90-70.

إمكانيات التشخيص والتشغيل

• تعرض مؤشرات LED الموجودة على اللوحة الأمامية حالة كل نقطة إخراج.
• تدعم الوحدة الكشف المتطور عن الأعطال عبر برنامج تكوين PLC.
• حماية متقدمة من الاندفاع تحمي الدوائر الداخلية من ارتفاعات الجهد.
• يدعم التبديل عالي السرعة معدلات تكرار تصل إلى 5 هرتز للأحمال الحثية.

سيناريوهات التطبيق النموذجية

• التحكم في صفوف مشغلات المحركات عالية الكثافة في مصانع التصنيع.
• إدارة صمامات الملف اللولبي لعمليات السوائل والغازات.
• تشغيل مصابيح الإشارة الصناعية ولوحات الإعلان.
• التكامل في معماريات الإدخال/الإخراج الموزعة المستندة إلى VME.

شروط الشحن والضمان

• وقت الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة.
• خدمات شركات الشحن: شحن سريع عبر FedEx وUPS وDHL.
• التعبئة والتغليف: حماية صناعية مضادة للكهرباء الساكنة متضمنة.
• الضمان: ضمان وظيفي شامل لمدة 12 شهرًا.

مراجعة Global PLC Spare HUB

يعد IC697MDL750 عنصرًا أساسيًا لعمليات ترحيل وتوسيع الأنظمة. يقلل كثافته التي تبلغ 32 نقطة بشكل كبير من المساحة الفعلية لرف PLC. يجعله وقت الاستجابة البالغ 1 ميلي ثانية مناسبًا للتسلسلات الصناعية عالية السرعة. ويظل خيارًا رئيسيًا للحفاظ على أنظمة Series 90-70 في توليد الطاقة والبنية التحتية الثقيلة.

الأسئلة الشائعة

كيف أمنع إدخال الوحدة الخاطئة في الفتحة؟

يستخدم IC697MDL750 نظام تحديد ميكانيكي. يضمن هذا الحاجز المادي أن نوع الوحدة الصحيح فقط يتناسب مع الفتحة المخصصة.

ما فائدة خاصية عزل المجموعة؟

يمنع عزل المجموعة الأعطال الكهربائية في مجموعة واحدة من التأثير على المجموعات الأخرى. هذا يزيد من موثوقية النظام بشكل عام ويبسط استكشاف الأخطاء وإصلاحها.

هل يمكنني استخدام هذه الوحدة مع أحمال تيار متردد؟

لا، IC697MDL750 مخصص حصريًا لتطبيقات التيار المستمر بين 20 فولت و 60 فولت.

دليل الاختيار: هل يجب أن أختار MDL750 أم وحدة أقل كثافة؟

اختر IC697MDL750 إذا كان لديك مساحة محدودة في الرف وتحتاج إلى 32 نقطة. للتطبيقات التي تتطلب تيارًا أعلى لكل نقطة، ضع في اعتبارك الإصدارات ذات 16 نقطة.
