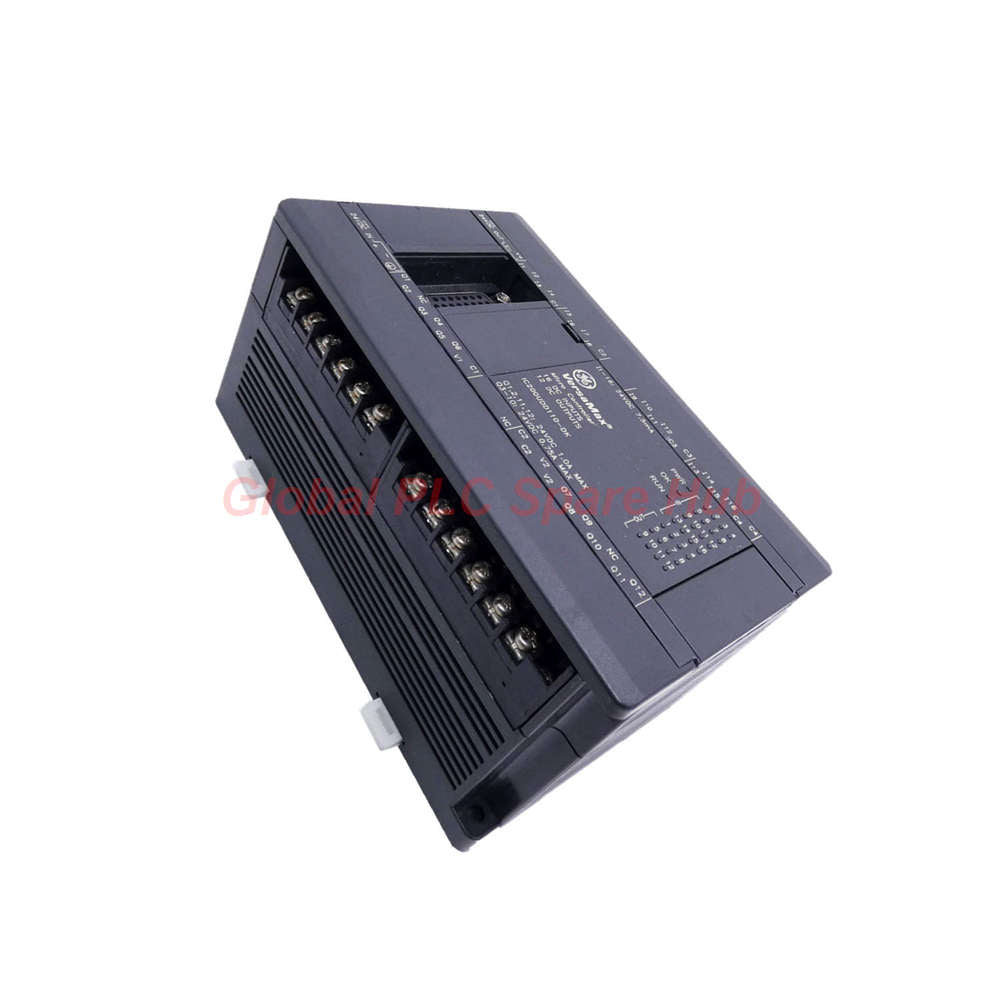

وحدة تحكم منطقي قابلة للبرمجة (PLC) صغيرة GE Fanuc IC200UDD110، وحدة ترانزستور بـ 16 مدخل/12 مخرج

نظرة عامة على المنتج

• إن IC200UDD110 هو متحكم منطقي قابل للبرمجة (Micro PLC) متعدد الاستخدامات بـ 28 نقطة، مصمم للأتمتة المدمجة.
• يدمج 16 مدخلاً رقمياً و 12 مخرج ترانزستور في وحدة واحدة مثبتة على سكة DIN.
• مزود بعدادات عالية السرعة (HSC) بتردد 10 كيلوهرتز ومخارج PWM لمهام الحركة الدقيقة.
• نوصي الفنيين المتخصصين بالتحقق من استقرار مصدر الطاقة ضمن نطاق 19.2-30Vdc قبل التشغيل.

المواصفات الفنية

• العلامة التجارية: GE Fanuc
• النموذج: IC200UDD110
• إجمالي نقاط الإدخال/الإخراج: 28 نقطة (16 إدخال / 12 إخراج).
• جهد الإدخال: 24Vdc اسمي؛ حالة التشغيل ≥15Vdc.
• مخارج الترانزستور: 4x 1A (حمولة عالية) و 8x 0.75A (حمولة قياسية).
• العزل: حماية جلفانية من المجال إلى المنطق بقوة 1500V RMS.
• التحكم في الحركة: 4 عدادات بتردد 10 كيلوهرتز و 4 مخارج PWM بتردد 5 كيلوهرتز.
• سرعة الاستجابة: تبديل المخرجات 0.1 مللي ثانية؛ التقاط المدخلات عالية السرعة 100 ميكرو ثانية.
• عامل الشكل: وحدة مدمجة بوزن 460 جراماً لخزائن التحكم ذات المساحة المحدودة.

شجرة التكوين

• IC200UDD110 تجميع المتحكم المنطقي القابل للبرمجة (Micro PLC)
• ∟ منطق الإدخال: 16 نقطة 24Vdc مع 4 مجموعات معزولة
• ∟ منطق الإخراج: 12 نقطة 24Vdc ترانزستور (Sourcing)
• ∟ إضافات وظيفية: أجهزة HSC/PWM متكاملة عالية السرعة
• ∟ التثبيت: آلية قفل مدمجة لسكة DIN مقاس 35 مم

رؤية Global PLC Spare HUB

• يوفر IC200UDD110 حلاً تحكمياً متكاملاً يلغي الحاجة إلى رفوف الإدخال/الإخراج المعيارية.
• تجعل قدراته العالية في العد السريع مثالية لمهام تحديد المواقع البسيطة دون الحاجة إلى بطاقة حركة مخصصة.
• تشتهر سلسلة GE Fanuc Micro بموثوقيتها في المناطق الصناعية المليئة بالغبار والاهتزازات العالية.
• يفضل المهندسون هذا النموذج لعزله بقوة 1500 فولت، والذي يعمل كجدار حماية قوي للمنطق الداخلي.

قدرات التشخيص والتطبيقات

• التغذية الراجعة البصرية: مجموعة شاملة من مؤشرات LED للحالة (تشغيل، إيقاف، خطأ، وحالة كل مدخل/مخرج).
• تشخيصات البرامج: مراقبة فورية لقيم العدادات ومخرجات النبض عبر واجهة تسلسلية.
• المعدات المستهدفة: آلات التعبئة والتغليف، منصات الضخ، خطوط التجميع الصغيرة، ومحركات الناقلات.
• مهام الحركة: التحكم المباشر في محركات السائر (stepper motor drives) وأجهزة استشعار عد النبضات عالية التردد.

التركيب والصيانة

• الإدارة الحرارية: حافظ على درجة حرارة الخزانة المحيطة أقل من 55 درجة مئوية لتحقيق أقصى عمر افتراضي.
• الفيوزات: يتطلب توصيل فيوزات خارجية إلزامية لمخارج الترانزستور لمنع تلف الترانزستورات الداخلية (FET).
• التأريض: تأكد من توصيل سكة DIN بالأرض بشكل صحيح لتقليل ضوضاء الإشارة.
• الطاقة: يجب أن تكون طاقة المنطق ضمن نطاق 19.2-30Vdc للحفاظ على سلامة العزل 1500V.

الخدمات اللوجستية التجارية

• الضمان: ضمان جودة صناعية كامل لمدة 12 شهرًا.
• شركاء الشحن: شحن عالمي سريع عبر FedEx و UPS و DHL.
• وقت المناولة: يتم معالجة وشحن الوحدات المتوفرة في المخزون خلال 24-48 ساعة.
• قائمة التعبئة: تحتوي على وحدة تحكم PLC واحدة (1) جديدة/أصلية طراز IC200UDD110.

الأسئلة الشائعة وإرشادات الاختيار

• هل يمكنني استخدام IC200UDD110 لتعديل عرض النبضة عالي التردد؟
• نعم، يدعم ما يصل إلى أربعة مخارج PWM بتردد 5 كيلوهرتز مناسبة للتحكم الأساسي في سرعة المحرك.
• ما هي السعة القصوى للتيار للمخارج الـ 12 مجتمعة؟
• يجب ألا يتجاوز الحمل الكلي سعة مصدر الطاقة؛ تقتصر المخارج الفردية على 1 أمبير (Q1/2/11/12) أو 0.75 أمبير (Q3-10).
• كيف أمنع التنبيهات الكاذبة على المدخلات عالية السرعة؟
• نصيحة الخبراء: استخدم الكابلات المحمية وأبعد أسلاك إشارة 24Vdc عن أسلاك محرك التيار المتردد عالية الجهد.
• هل تدعم هذه الوحدة وحدات إدخال/إخراج إضافية؟
• عادةً ما تكون وحدة Micro PLC وحدة مستقلة؛ تحقق من إصدار برنامج وحدة المعالجة المركزية (CPU) لديك لمعرفة إمكانيات التوسع التسلسلي المحددة.
• ماذا يحدث إذا انخفض جهد الإدخال إلى أقل من 15Vdc؟
• قد يومض الإدخال أو يفشل في التسجيل على أنه "تشغيل"، مما يؤدي إلى أخطاء منطقية. حافظ دائمًا على مصدر طاقة ميداني مستقر بقوة 24Vdc.
