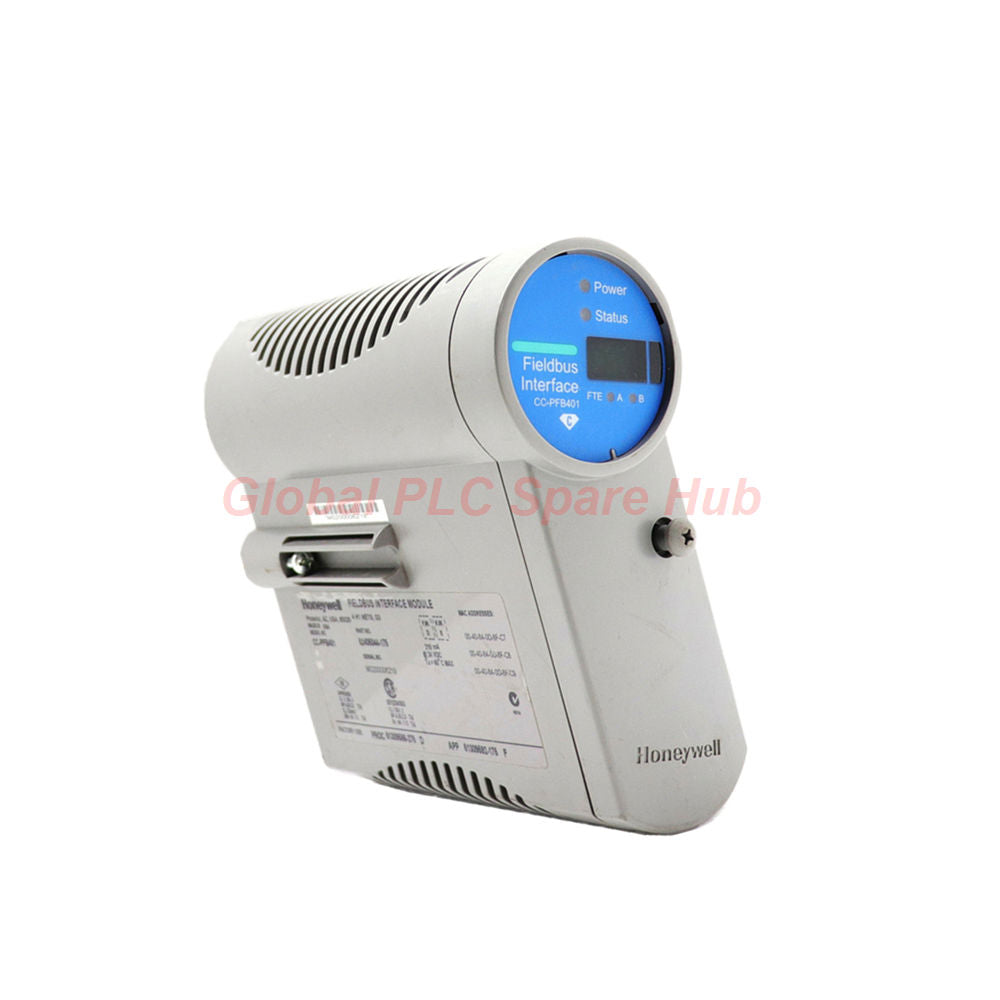

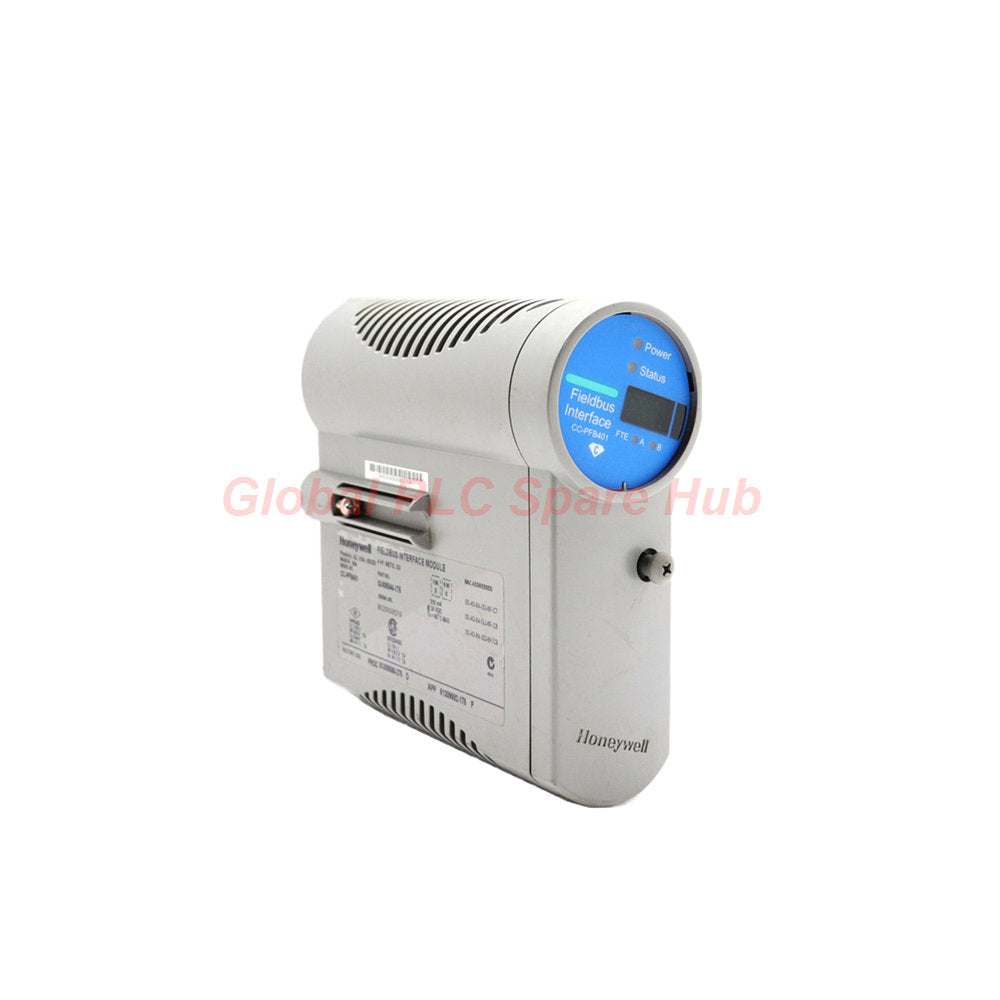

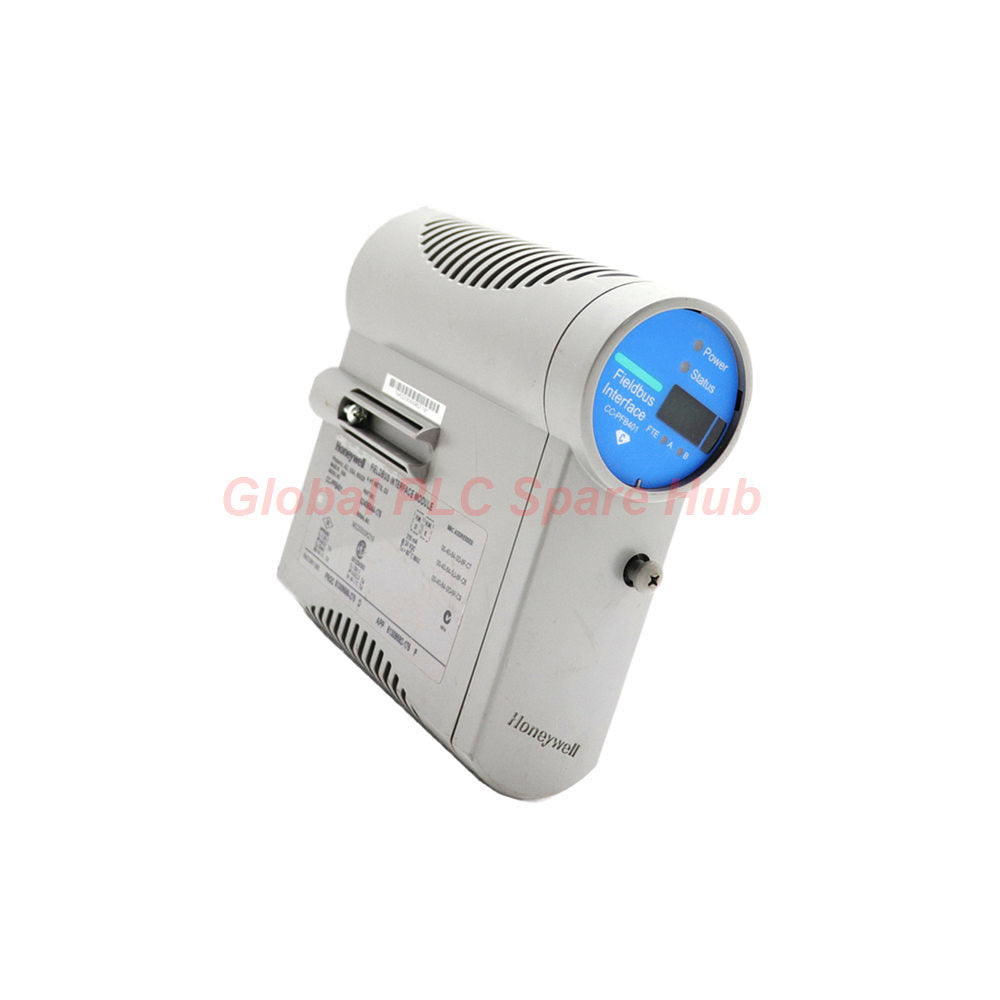

CC-PFB401 وحدة هانيويل إكسبريون C300 FIM4 ناقل المجال جديدة

تحليل فني لوحدة Honeywell CC-PFB401 Series C FIM4

تعتبر CC-PFB401 وحدة واجهة Fieldbus عالية الأداء (FIM4) مصممة خصيصًا لهندسة Honeywell Experion PKS. توفر وحدة Series C هذه بوابة قوية بين وحدة التحكم C300 والأجهزة الميدانية، وتدير ما يصل إلى أربع شبكات H1 مستقلة. لمقاومة الأجواء الصناعية المسببة للتآكل، تتميز CC-PFB401 بطلاء متوافق (G3)، مما يجعلها معيارًا للنشر في المناطق الخطرة. نوصي المهندسين بإعطاء الأولوية لتكوين الدورة الكلية (من 250 مللي ثانية إلى 32 ثانية) لتحسين إنتاجية البيانات لحلقات التحكم عالية السرعة. تتوفر وثائق مفصلة للتنزيل للمساعدة في حسابات تحميل الشرائح الدقيقة.

المواصفات الهندسية والأداء

• العلامة التجارية: Honeywell
• الموديل: CC-PFB401
• الإصدار: Series C FIM4 (وحدة واجهة Fieldbus)
• دعم الشبكة: 4 قطاعات H1 Fieldbus مستقلة
• سرعة الاتصال: 31.25 كيلوبت في الثانية وفقًا لمعايير IEC 61158-2
• سعة الجهاز: ما يصل إلى 16 جهازًا لكل شبكة H1
• نطاق الدورة الكلية: قابل للتكوين من 250 مللي ثانية إلى 32 ثانية
• متطلبات الطاقة: 24 فولت تيار مستمر اسميًا
• درجة حرارة التشغيل: من -40 درجة مئوية إلى +70 درجة مئوية من الفئة الصناعية
• الحماية البيئية: مطلية بشكل متوافق لتحمل البيئة القاسية G3
• التشخيصات المرئية: 6 مؤشرات LED (الطاقة، الحالة، 4x نشاط الارتباط)
• الشهادات: معتمدة من CE و ATEX و FM للاستخدام الصناعي العالمي

قدرات التشخيص المتقدمة

• تتبع ارتباط الشبكة: توفر أربعة مصابيح LED مخصصة للارتباط التحقق الفوري من حركة قطاع H1.
• مراقبة الحالة الصحية: تقوم التشخيصات الذاتية المستمرة بالإبلاغ عن سلامة الوحدة إلى وحدة تحكم Experion PKS.
• عزل القطاع: يمنع الاحتواء الداخلي للأعطال فشل قطاع واحد من التأثير على شبكات H1 الأخرى.
• إدارة التكرار: يدعم التجاوز السلس جنبًا إلى جنب لحلقات الأتمتة الحيوية.

سيناريوهات التطبيق الاستراتيجي

• توافق النظام: يُستخدم بشكل أساسي مع وحدات التحكم Honeywell Experion C300 ووحدات الإدخال/الإخراج من الفئة C.
• واجهة الجهاز الميداني: تتصل بأجهزة إرسال H1 Fieldbus من Rosemount و Fisher و Honeywell.
• التركيز الصناعي: موصى به بشدة لمنصات النفط البحرية، ومصافي التكرير، ومعالجة المواد الكيميائية المتخصصة.

رؤية Global PLC Spare HUB

تعد CC-PFB401 FIM4 ضرورية للمحطات الحديثة التي تتجه نحو التحول الرقمي على مستوى المستشعر. يعد الطلاء "G3" على CC-PFB401 حماية ميكانيكية حيوية ضد غاز كبريتيد الهيدروجين والغازات الحمضية الأخرى. يسلط مراجعتنا لأجهزة Series C الضوء على أن هذه الوحدة تدير مهام "مجدول الارتباط النشط" (LAS) بدقة ساعة استثنائية، مما يضمن تنفيذ كتل التحكم الموقوتة تمامًا كما هو مبرمج. للحصول على موثوقية طويلة الأمد، يظل خيارًا فائقًا مقارنة ببطاقات الواجهة القديمة غير المطلية.

الإطار اللوجستي والضمان

• حماية الضمان: تغطية صناعية لمدة 12 شهرًا متضمنة.
• الجدول الزمني للإرسال: يتم الشحن في غضون 24-48 ساعة من مخزوننا المركزي.
• التسليم السريع: شحن عالمي عبر FedEx أو UPS أو DHL.
• التحقق: تخضع كل وحدة لاختبار بصري واختبار تشغيل قبل الشحن.

دليل الشراء والأسئلة الشائعة للمحترفين

كم عدد أجهزة H1 التي يمكنني تشغيلها بأمان على وحدة CC-PFB401 واحدة؟
بينما تدعم الأجهزة 16 جهازًا لكل قطاع (إجمالي 64)، فإننا نقترح حدًا عمليًا من 10 إلى 12 جهازًا للحفاظ على دورة كلية أسرع وتوفير "مساحة" لاستكشاف الأخطاء وإصلاحها.

هل CC-PFB401 قابلة للتبديل السريع في تكوين زائد؟
نعم، عند تركيبها على حامل Series C زائد، يمكن استبدال CC-PFB401 دون مقاطعة اتصالات شبكة H1 النشطة.

ما فائدة FIM4 على وحدات FIM2 القديمة؟
توفر FIM4 (CC-PFB401) قوة معالجة محسّنة لكتل الوظائف المعقدة وذاكرة محسّنة لإدارة أحدث أوصاف أجهزة Foundation Fieldbus.

هل توفر هذه الوحدة الطاقة لقطاع H1؟
لا، CC-PFB401 هي واجهة اتصال. يجب عليك استخدام مكيف طاقة Foundation Fieldbus منفصل لتنشيط حلقة H1.

ماذا يعني وميض مؤشر "الارتباط" LED؟
يشير مؤشر LED الوامض للارتباط عادةً إلى حركة بيانات نشطة. إذا ظل مؤشر LED ثابتًا أو مطفأً أثناء التشغيل، فهذا يشير إلى عدم تطابق في التكوين أو خطأ في إنهاء القطاع.
