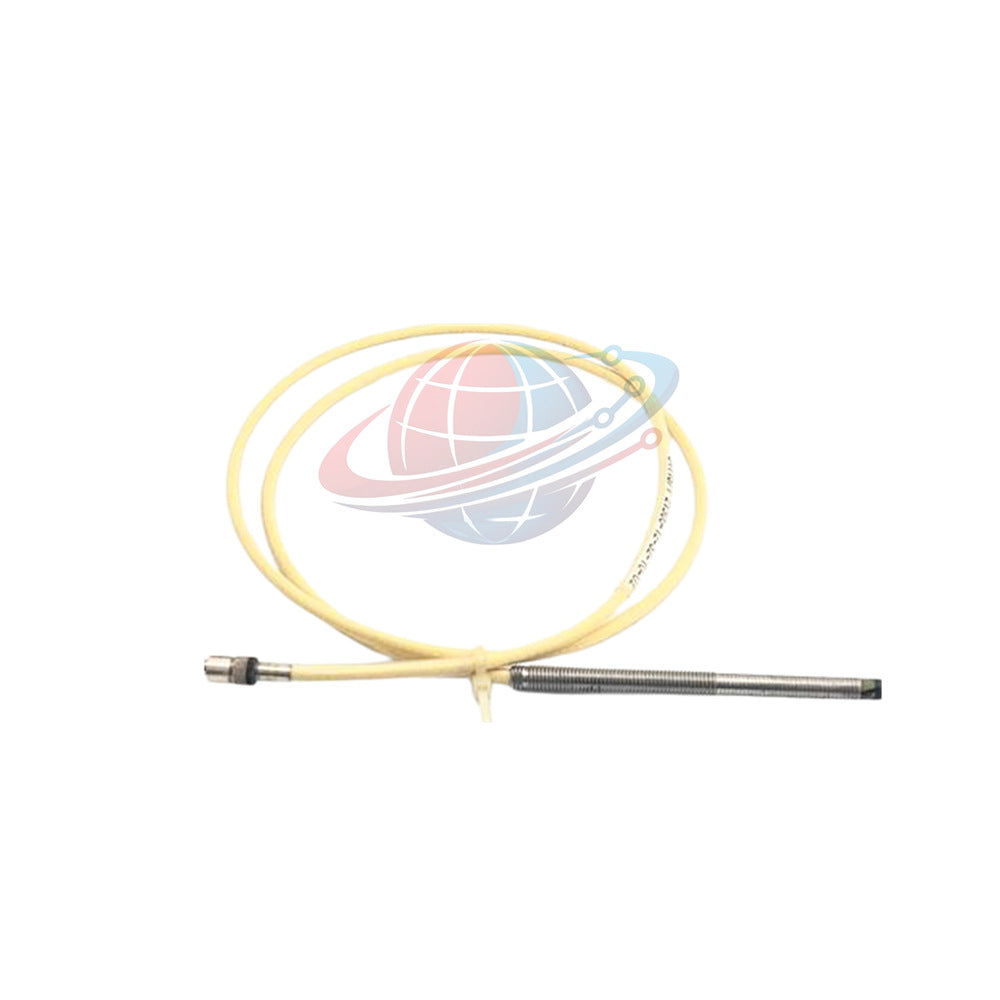

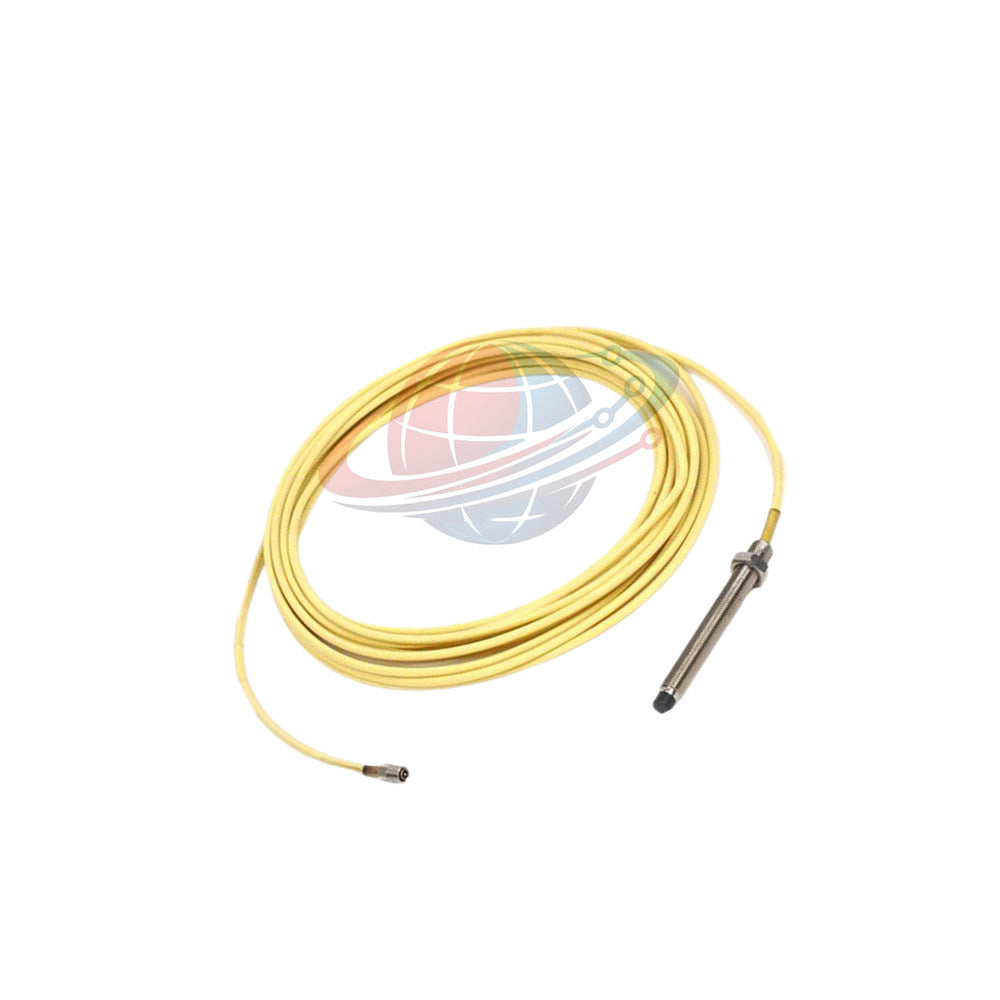

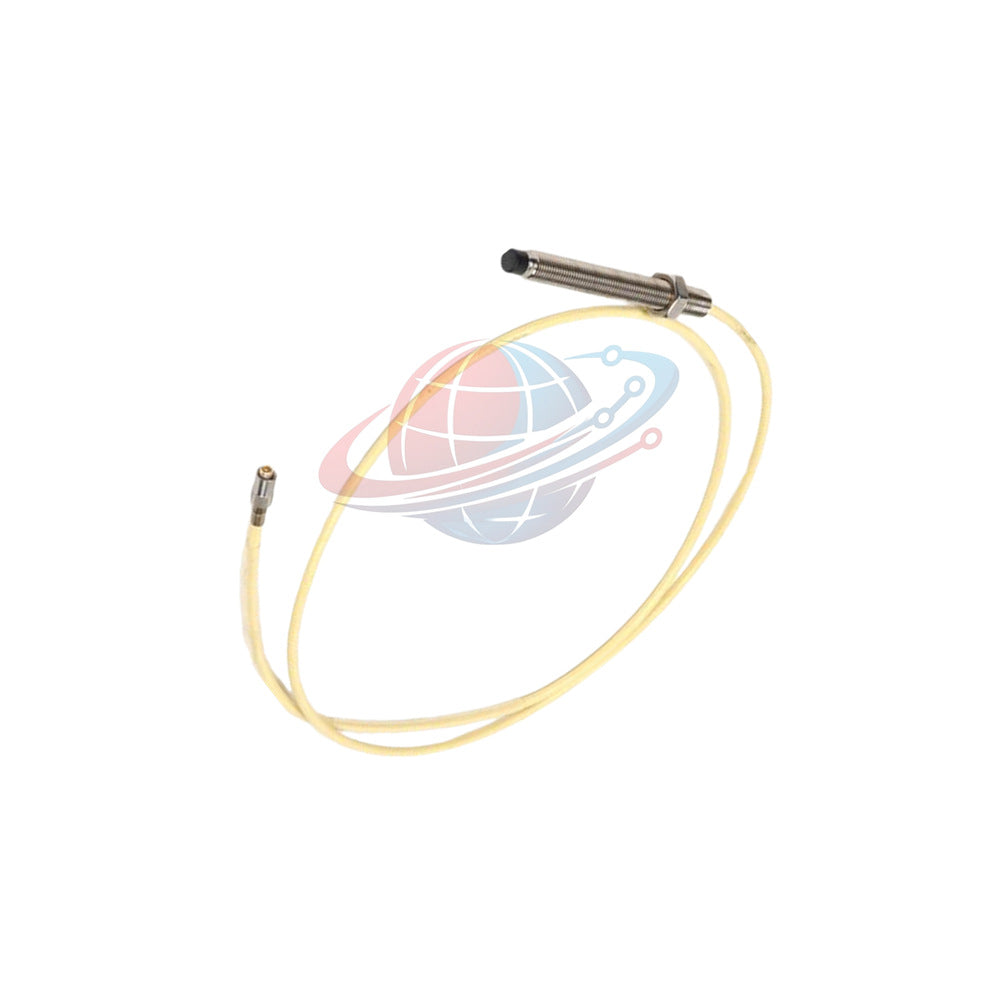

21504-004-016-10-02 مجس مستشعر الاهتزاز Bently Nevada 7200

نظرة عامة على المنتج

يُعد 21504-004-016-10-02 مسبار تقارب بتيار إيدي 8 مم ينتمي إلى نظام محول التقارب من سلسلة Bently Nevada 7200 Series القديم. صُمم هذا المسبار لقياس اهتزاز العمود الديناميكي، والموضع المحوري، ومرجع مفتاح السرعة Keyphasor بدون تلامس، حيث يحول تباينات المجال الكهرومغناطيسي عالية التردد إلى إشارات جهد فجوة دقيقة.

يتميز 21504-004-016-10-02 بغلاف ملولب 3/8-24 UNF مصمم للبيئات الصناعية القاسية، ويعمل بشكل موثوق عند التلامس المباشر مع الهواء، وزيت التزليق، والماء، ومختلف العوامل الكيميائية. مدمج بموصل محوري ذكري مصغر وكابل مدمج بطول 1.0 متر، ويوفر عامل قياس قياسي 200 مللي فولت/ميل على مدى خطي معاير 80 ميل (2.0 مم).

تفصيل تكوين رقم الجزء

مصفوفة خيارات الطلب: 21504-AAA-BBB-CC-DD

• 21504 — نموذج المحول الأساسي (مسبار تقارب 8 مم من سلسلة 7200، سن 3/8-24 UNF، غير مدرع)
  • -004- [AAA: طول غير مسنن] — 0.4 بوصة / 40 مم قسم غلاف غير مسنن
  • -016- [BBB: طول الغلاف الكلي] — 1.6 بوصة الطول الكلي للجسم الملولب
  • -10- [CC: الطول الكلي للمسبار] — 1.0 متر (39 بوصة) طول الكابل المدمج
  • -02 [DD: خيار الموصل] — موصل محوري ذكري مصغر (بدون درع الكابل)

المواصفات الفنية

قدرات التشخيص وتحليل استجابة الإشارة

• تتبع معايرة جهد الفجوة: يسمح التحقق من جهد الخرج في الوقت الفعلي للفنيين بمراقبة مسافة الفجوة الفيزيائية (تقريبًا -1.0 إلى -17.0 VDC عبر المدى الكامل).
• طيف تردد واسع: يلتقط سرعة التشغيل الأساسية (1X)، ودوران/تأرجح الزيت التوافقي الفرعي (0.43X-0.48X)، وترددات شبكة التروس حتى 600,000 دورة في الدقيقة.
• تحمل الأسطح ذات درجات الحرارة العالية: مصنف حرارياً حتى +177 درجة مئوية، مما يحافظ على سلامة الإشارة داخل محامل التوربينات البخارية أو الغازية الساخنة.
• التوافق العكسي مع النظام القديم: يتصل مباشرة مع وحدات Proximitor من سلسلة 7200 وأنظمة مراقبة الرفوف الحالية دون الحاجة إلى إعادة توصيل الأسلاك.

تطبيقات الآلات المستهدفة

• الآلات التوربينية ذات المحامل الانزلاقية: تُركب على التوربينات البخارية، والتوربينات الغازية، والمولدات الصناعية الكبيرة لتتبع الموضع الشعاعي للعمود.
• المضخات ومنافيخ الطرد المركزي: تكتشف انحراف العمود، وعدم التوازن، وعدم المحاذاة عبر حلقات الضخ الصناعية الثقيلة.
• قضبان الضواغط الترددية: تراقب سقوط القضيب والاهتزاز الديناميكي في بيئات العمليات الكيميائية القاسية.

إرشادات التركيب والمحاذاة الميكانيكية

• خلوص فتحة التركيب: تأكد من أن القسم غير الملولب (40 مم) يمر بالكامل عبر تجاويف كتيفة التركيب دون تداخل ميكانيكي.
• حجم منطقة الهدف: تأكد من أن قطر سطح العمود المستهدف يتجاوز 30 مم (1.2 بوصة) لمنع قص مجال تيار إيدي.
• إحكام ربط الموصل باليد: أحكم ربط الموصلات المحورية المصغرة باليد بإحكام؛ تجنب استخدام الزردية لمنع سحق وصلات الدبوس الذكرية.
• نصف قطر مسار الكابل: حافظ على نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) على طول مسار الكابل المحوري المدمج.

مقارنة الاختيار والمفاضلات الفنية

التوصية الفنية: يُعد 21504-004-016-10-02 مناسبًا للتركيبات التي تتطلب قسمًا غير ملولب بطول 40 مم ليمر عبر جلبة تثبيت سميكة أو غلاف مانع للتسرب، مقترنًا بكابل أطول بطول 1.0 متر للوصول إلى صندوق توصيل خارجي. إذا كانت كتيفة التركيب الخاصة بك تتطلب تعشيقًا كاملاً للسن على طول منفذ إدخال أعمق يبلغ 3.2 بوصة، فاختر طراز 21504-000-032-05-02 بطول كابل 0.5 متر وهيكل غلافه الملولب بالكامل.

التعبئة والتغليف واللوجستيات وشروط الضمان

• المهلة الزمنية والشحن: يتم الشحن خلال 24 إلى 48 ساعة من المخزون المعتمد.
• شركات الشحن العالمية: يتم توفير الشحن السريع في جميع أنحاء العالم عبر DHL Express، FedEx، وUPS.
• جودة التعبئة والتغليف: مغلف ومختوم من المصنع بمادة حماية من الشحنات الساكنة مع علامة فحص فردية.
• شروط الضمان: مدعوم بضمان استبدال كامل الجودة لمدة 12 شهرًا ضد عيوب التشغيل.

دليل المشتري الهندسي

• مطابقة طول كابل النظام الكلي: يجب إقران مسبار بطول 1.0 متر بكابل تمديد بطول 4.0 متر لتحقيق طول الضبط الكهربائي المطلوب 5.0 متر لوحدة Proximitor 7200.
• التحقق من معايرة المادة المستهدفة: تفترض المعايرة القياسية أن الهدف هو فولاذ AISI 4140. تتطلب المعادن المستهدفة غير الحديدية تعويضًا مخصصًا لعامل القياس.
• تجنب المجالات المغناطيسية العالية: لا تمرر كابلات المسبار جنبًا إلى جنب مع أسلاك المحركات عالية الجهد أو الموصلات الكهربائية غير المحمية.

الأسئلة الشائعة

س: ماذا يحدث إذا قمت بتوصيل مسبار 7200 بطول 1.0 متر مباشرة بمستشعر Proximitor 3300 XL؟

ج: سيعاني النظام من أخطاء في عامل القياس وتشويه إشارة غير خطي لأن حث ملف مسبار سلسلة 7200 يختلف عن مواصفات سلسلة 3300 XL.

س: كيف يمكنني التحقق من استمرارية الملف الفيزيائي على هذا المسبار باستخدام مقياس متعدد؟

ج: قم بقياس مقاومة التيار المستمر عبر الدبوس المركزي والغطاء الخارجي للموصل المحوري؛ عادة ما تكون قراءات ملفات مسبار 7200 8 مم السليمة حوالي 5.0 إلى 9.0 أوم حسب طول السلك.

س: لماذا يعتبر الطول غير الملولب حرجًا عند اختيار محولات التقارب البديلة؟

ج: إذا كان الطول غير الملولب طويلاً جدًا، فلا يمكن ربط المسبار بعمق كافٍ لإنشاء فجوة الهدف الميكانيكية المطلوبة 1.0 مم (40 ميل).

س: ما هي حدود التعرض الكيميائي التي تنطبق على طرف البولي فينيلين/البولي إيميد أثناء الغمر في حمام الزيت؟

ج: يقاوم الطرف الغمر المستمر في زيوت التزليق الاصطناعية، والماء، والأحماض الخفيفة دون تلين هيكلي أو انهيار عازل كهربائي.

س: هل يتطلب هذا الخيار الكابلي بطول 1.0 متر غلافًا واقيًا مرنًا؟

ج: صُممت الكابلات غير المدرعة للتركيب داخل أنابيب الآلة المغلقة أو مسارات الأسلاك الواقية. بالنسبة للتشغيل في الهواء الطلق المعرض للتآكل المادي، يوصى بالمتغير المدرع.

نظرة مركزية PLC Spare Hub العالمية

خلال عملية إصلاح حاسمة لتوربينات الغاز التخليقي في مصنع للأسمدة، واجه المهندسون قراءات اهتزاز متقلبة بعد استبدال محول الطاقة. كشفت التحقيقات أن مسبارًا خاطئًا ملولبًا بالكامل قد تم إدخاله بالقوة في كتيفة تثبيت ضيقة، مما تسبب في ربط السن قبل أن يصل طرف المستشعر إلى مسافة الفجوة المستهدفة.

قام فريق التطبيق لدينا بتوريد المحول الصحيح 21504-004-016-10-02. سمح الكتف غير الملولب بطول 40 مم بإدخال سلس عبر جلبة التثبيت دون ربط السن، مما مكن الفنيين من ضبط الفجوة بسهولة إلى إزاحة أساسية تبلغ -9.0 VDC. عند إقرانه بكابل تمديد بطول 4.0 متر، أعاد مسبار سلسلة 7200 تغذية اهتزاز نظيفة تبلغ 200 مللي فولت/ميل، مما أدى إلى تشغيل المصنع بسلاسة دون إنذارات تعثر كاذبة!
