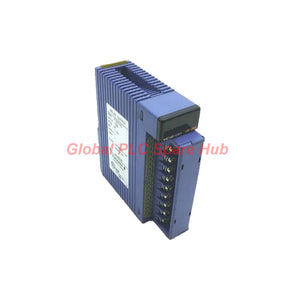

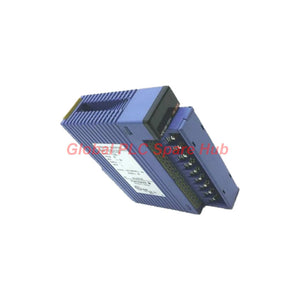

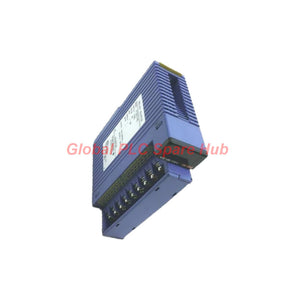

F3YC16-0N وحدة خرج مرحّل 16 نقطة Yokogawa FA-M3

هندسة النظام والبنية الأساسية

توفر وحدة مخرجات المرحّل F3YC16-0N تبديلًا ميكانيكيًا قويًا لأنظمة التحكم الصناعية متعددة الجهود. صُممت وحدة F3YC16-0N هذه من قبل يوكوجاوا ضمن منصة FA-M3 متعددة الاستخدامات، وتوفر ستة عشر تلامسًا معزولًا للمرحّل، قادرة على توصيل دوائر أحمال التيار المتردد والتيار المستمر بسلاسة.

المعايير الفنية الشاملة

تكامل النظام والتوافق مع الأجهزة

• التركيب على الرف: يتم تركيبها مباشرة في وحدات القاعدة القياسية FA-M3 دون الحاجة إلى مصادر طاقة حلقية خارجية.
• عزل النقاط المشتركة: مقسمة إلى مجموعتين منفصلتين من 8 نقاط مشتركة لعزل مناطق الجهد المختلفة بأمان.
• استقلالية حالة وحدة المعالجة المركزية: تعمل بشكل مستقل عن تكوينات الاحتفاظ/إعادة تعيين مخرجات أخطاء وحدة المعالجة المركزية المعقدة.

القيود التشخيصية والبيئية المدمجة

• الاستجابة الميكانيكية: توفر النقر المسموعة تحققًا ماديًا فوريًا أثناء دورات الاختبار اليدوي.
• تحذير من تلوث السيليكون: تكون التلامسات غير المحكمة الإغلاق عرضة لتراكم ثاني أكسيد السيليكون (SiO2) في ظروف الحمل المنخفض (<24 فولت تيار مستمر، <500 مللي أمبير) في الأجواء الغنية بالسيليكون.
• مراقبة حالة الناقل: يتتبع المعالج المضيف استقرار حمل الناقل الداخلي البالغ 380 مللي أمبير وحالة إدخال الوحدة باستمرار.

رؤى مخزون وحدات PLC العالمية والخبرة الميدانية

تستخدم وحدة F3YC16-0N بشكل متكرر في قسم هندسة الأتمتة لدينا لمهام التحكم في المشغلات الحثية الثقيلة والسخانات حيث يكون تبديل التيار المتردد/المستمر المختلط إلزاميًا. خلال عملية تحديث حديثة في منشأة تعبئة وتغليف صناعية، اكتشف المهندسون مشكلات مقاومة تلامس متقطعة ناتجة عن أبخرة مادة السيليكون اللاصقة الموجودة في الهواء. أدى نقل الإشارات الحساسة منخفضة المستوى إلى وحدة ترانزستور أشباه الموصلات مع الاحتفاظ بوحدة F3YC16-0N لمشغلات السخانات عالية التيار بجهد 240 فولت تيار متردد إلى حل المشكلة تمامًا.

نصيحة هندسية ميدانية: تحقق دائمًا من أن تيارات الحمل التي يتم تبديلها تتجاوز 500 مللي أمبير عند استخدام المرحلات الميكانيكية في الهواء الصناعي القياسي لمنع التآكل الدقيق المبكر وأكسدة التلامس.

سيناريوهات التطبيق النموذجية والآلات المستهدفة

• دوائر التحكم المباشرة في مشغلات المحركات بجهد 230 فولت تيار متردد ومفاتيح التلامس الثقيلة.
• تبديل عناصر تسخين الأفران الصناعية ومشغلات التحكم في درجة الحرارة.
• واجهة اللوحة متعددة الجهود التي تجمع بين التحكم منخفض الطاقة وأحمال جهد الخط.

دليل الشراء والاختيار للمهندسين

• تحقق من أن حمل تطبيقك يتجاوز 500 مللي أمبير و24 فولت تيار مستمر لتجنب مخاطر تلوث التلامس في المرحلات غير المحكمة الإغلاق.
• تأكد من أن مصدر طاقة الرف الأساسي لديك يمكنه استيعاب متطلب التيار الداخلي الكبير البالغ 380 مللي أمبير بجهد 5 فولت تيار مستمر.
• افصل مجموعات النقاط المشتركة الثمانية بعناية إذا كنت تجمع بين جهود خط التيار المتردد ودوائر التحكم بالتيار المستمر.

الخدمات اللوجستية وإتمام الطلبات وحماية الضمان

• تغطية الضمان: مدعومة بضمان جودة شامل لمدة 12 شهرًا.
• سرعة إتمام الطلب: معالجة إرسال سريعة خلال 24 إلى 48 ساعة.
• شركات الشحن العالمية: شحن جوي دولي آمن عبر FedEx وUPS وDHL.
• محتويات العبوة: 1 × وحدة يوكوجاوا F3YC16-0N، درع مضاد للكهرباء الساكنة، دليل الإعداد الفني.

الأسئلة الشائعة (FAQ)

س: هل يمكن لوحدة F3YC16-0N تبديل أحمال 240 فولت تيار متردد و24 فولت تيار مستمر بأمان في الوقت نفسه؟

ج: نعم، تدعم تلامسات المرحّل الميكانيكية الجهود المختلطة، بشرط عزل مجموعات النقاط المشتركة الثمانية المنفصلة بشكل صحيح.

س: لماذا تحذر وثائق المنتج من استخدام هذه الوحدة لتيارات منخفضة جدًا (<500 مللي أمبير)؟

ج: تفتقر الأحمال الكهربائية المنخفضة إلى طاقة القوس اللازمة لحرق الشوائب المجهرية، مما يجعل التلامسات غير المحكمة الإغلاق عرضة لتراكم غشاء غاز السيليكون.

س: ما هي الميزة الرئيسية لاختيار مخرج مرحّل بدلاً من مخرج ترانزستور؟

ج: تتعامل المرحلات مباشرة مع جهود خط التيار المتردد الأعلى وتقدم عزلًا جلفانيًا كاملًا دون تيار تسرب داخلي.

س: كيف يجب أن أستكشف الأخطاء وإصلاحها لقناة مخرج عالقة في هذه الوحدة؟

ج: تحقق من لحام التلامس الناتج عن ارتفاع التيار المفاجئ، وافحص إحكام مسامير التوصيل M3.5، وتحقق من طاقة الناقل الداخلي البالغ 380 مللي أمبير.

س: هل تتطلب هذه الوحدة مصدر طاقة خارجيًا متصلًا بكتلة التوصيل؟

ج: لا يتطلب مصدر طاقة خارجي للوحدة؛ تسحب المنطق الداخلي 380 مللي أمبير مباشرة من اللوحة الخلفية للرف الأساسي.
