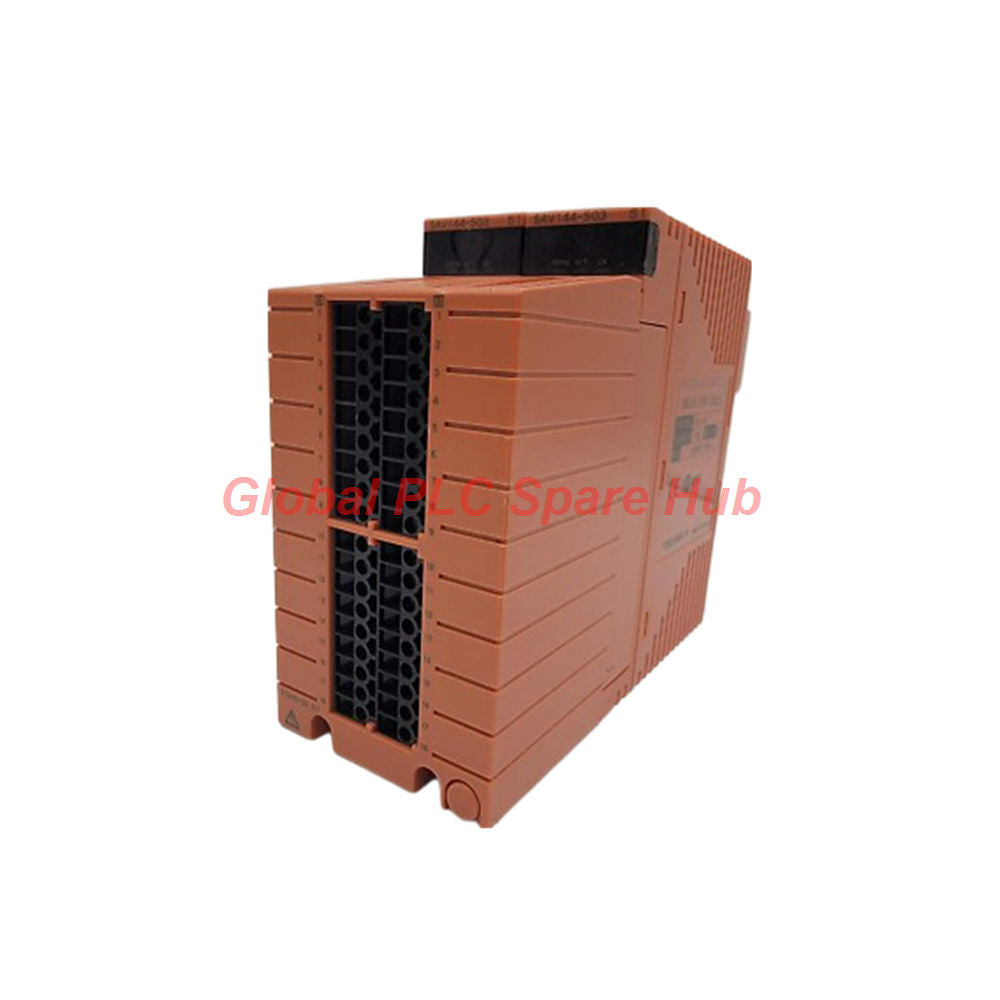

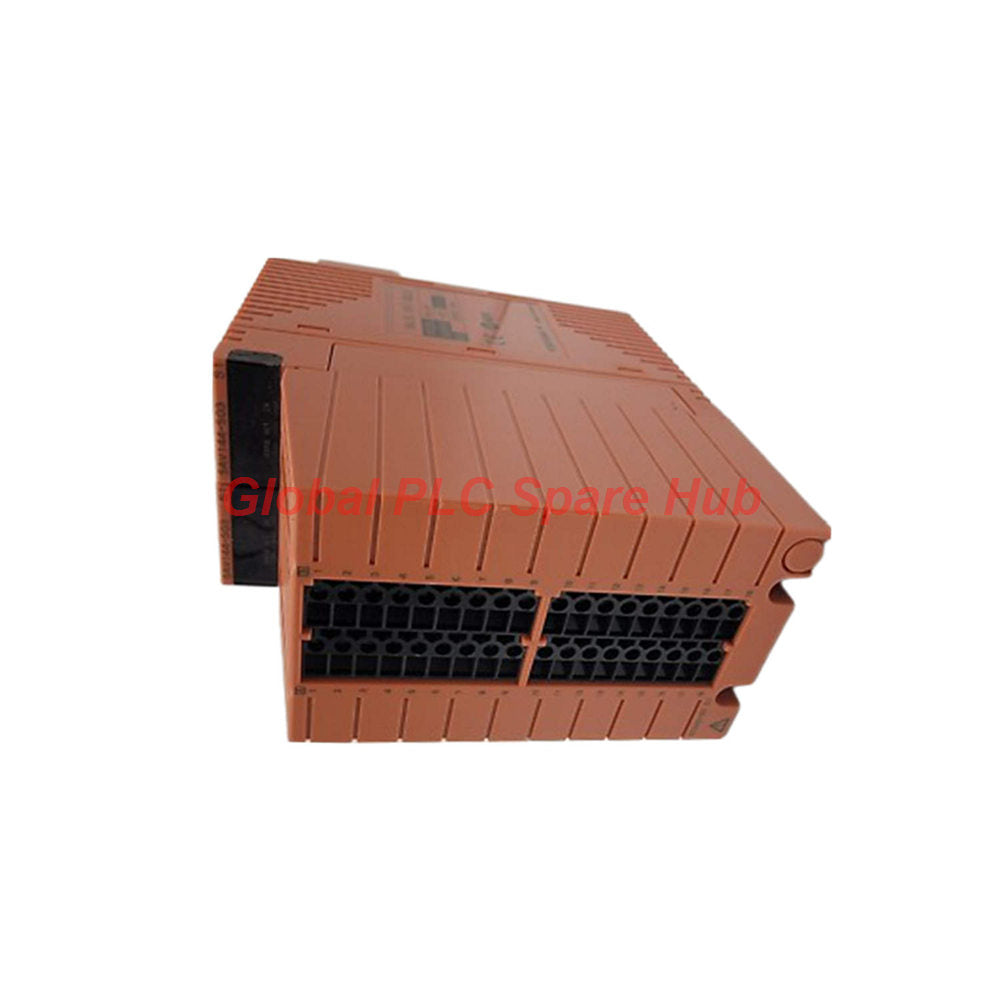

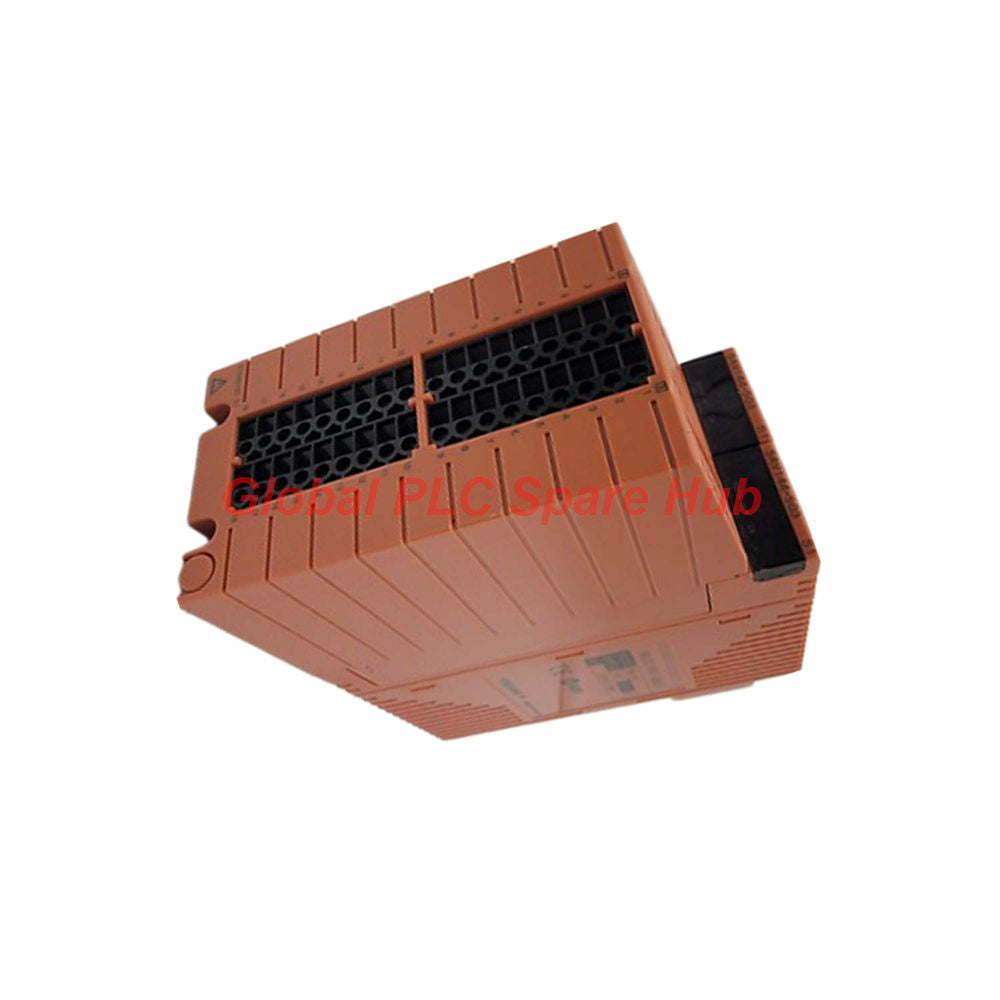

Módulo de entrada de voltaje Yokogawa SAV144-S03 | E/S analógica de 16 canales

Perfil del producto: Yokogawa SAV144-S03

El Yokogawa SAV144-S03 es un módulo de entrada analógica de alta densidad diseñado para el control de procesos industriales. Acepta señales de campo de 1-5 V o 1-10 V a través de 16 canales independientes. La unidad admite configuraciones de doble redundancia para aplicaciones de misión crítica. Construido para soportar condiciones adversas, el SAV144-S03 garantiza la estabilidad operativa a largo plazo en sistemas de automatización a gran escala.

Configuración y desglose del sufijo

• Modelo base: SAV144 (Entrada de tensión de 16 canales)
• Código de tipo: -S (Tipo estándar)
• Sufijos de especificación:
  • 0: Versión base para terminal de abrazadera a presión o cable MIL.
  • 3: Versión de fiabilidad mejorada que cuenta con cumplimiento de la norma ISA G3 y rango de temperatura ampliado (-20 a 70 ºC).

Especificaciones técnicas

• Marca/Modelo: Yokogawa SAV144-S03
• Entradas: 16 canales, aislamiento de módulo
• Rango de señal: 1–5 V / 1–10 V CC
• Precisión: ±4 mV (1–5 V); ±9 mV (1–10 V)
• Frecuencia de actualización: 40 ms de tiempo de ciclo
• Impedancia: 1 MΩ (encendido); 100 kΩ (apagado)
• Entorno: Conforme a ISA G3; funcionamiento de -20 a 70 ºC
• Aislamiento: Resistencia dieléctrica de 1,5 kV CA

Conocimientos de Global PLC Spare HUB

Nuestro equipo técnico considera el SAV144-S03 como una opción principal para la adquisición de señales DCS. Su aislamiento a nivel de módulo es vital para evitar la interferencia entre canales en entornos eléctricos ruidosos. Este módulo es ideal para monitorear transmisores de presión, sensores de nivel y medidores de flujo en instalaciones petroquímicas, de generación de energía y tratamiento de agua. El sufijo S53 proporciona protección esencial contra gases corrosivos en plantas con aire salino o intensivas en productos químicos.

Capacidad de diagnóstico y despliegue

El SAV144-S03 se integra a la perfección en las plataformas de control de Yokogawa. El módulo admite la conexión en caliente y la redundancia, lo que minimiza el tiempo de inactividad del sistema durante el mantenimiento. Utilice los diagnósticos del sistema para monitorear los rangos de entrada; los valores fuera del límite de 1-10 V activarán indicadores de estado, lo que permitirá una resolución proactiva de problemas de cableado en el lado del campo.

Logística y garantía

• Garantía: 12 meses de garantía de calidad estándar.
• Socios de envío: Tránsito global fiable a través de FedEx, UPS y DHL.
• Envío: Manejo expedito con plazos de entrega de 24 a 48 horas.

Preguntas frecuentes de expertos y guía de selección

P: ¿Puedo mezclar señales de 1-5 V y 1-10 V en el mismo módulo SAV144-S03?
R: Sí, el módulo se configura mediante software para manejar ambos rangos, lo que permite una integración flexible de diferentes tipos de transmisores dentro de una única tarjeta de 16 canales.

P: ¿Por qué debo elegir el sufijo S03 en lugar del modelo estándar?
R: El S53 ofrece una resistencia ambiental superior (anticorrosivo ISA G3) y una tolerancia térmica más amplia, lo que lo hace necesario para armarios exteriores o áreas de proceso corrosivas.

P: ¿Cómo funciona la configuración redundante?
R: Al utilizar módulos duales SAV144, el sistema compara las entradas continuamente; si un módulo se desvía o falla, el sistema cambia el control a la unidad secundaria sin pérdida de datos.

P: ¿Cuál es el beneficio del aislamiento de 1,5 kV?
R: El aislamiento de alto voltaje protege el backplane y la CPU de su sistema contra sobretensiones del lado del campo o diferencias de potencial de tierra comunes en grandes plantas industriales.

P: Guía de selección: ¿Debo usar un cable MIL o un bloque de terminales?
R: Elija cables MIL para armarios precableados de alta densidad para ahorrar mano de obra; utilice bloques de terminales de abrazadera a presión si necesita realizar el mantenimiento individual de los cables en el campo.
