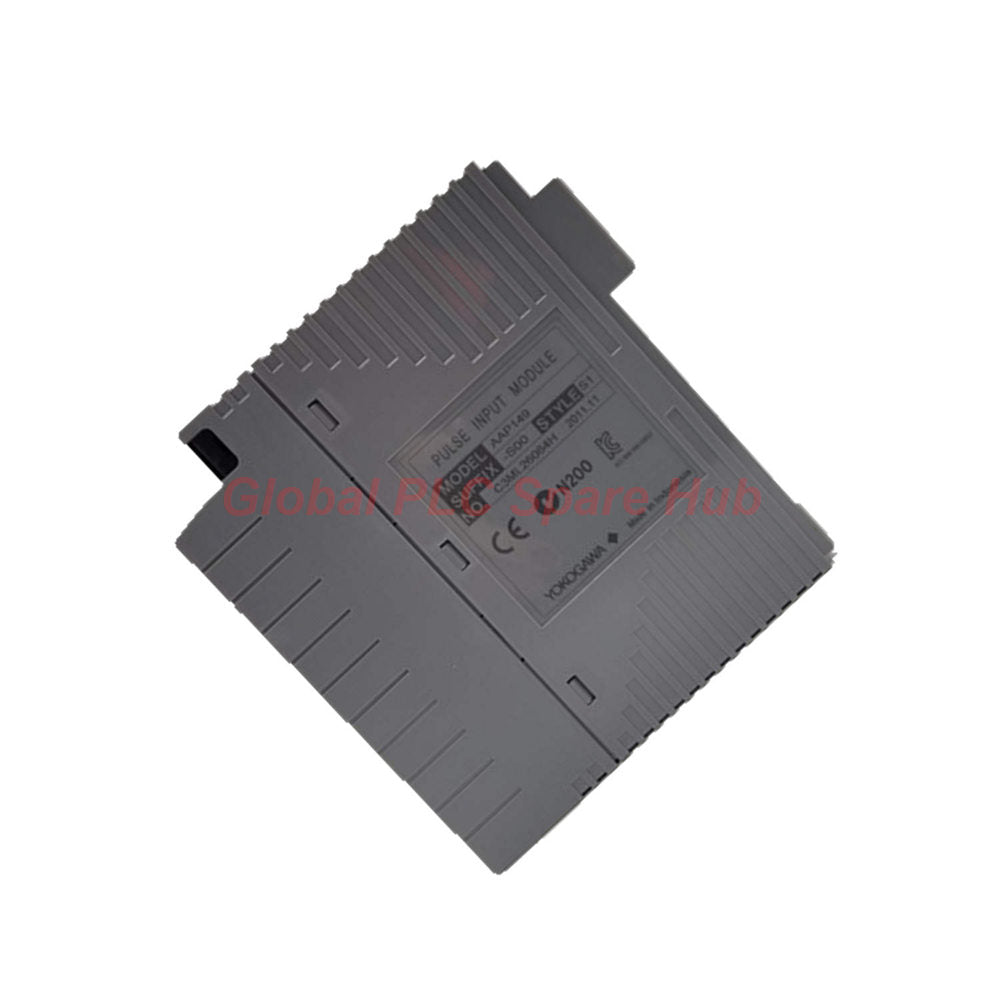

Módulo de pulsos de 16 canales 6kHz Yokogawa AAP149 Centum VP

Análisis de Global PLC Spare HUB

• El Yokogawa AAP149 es una potente unidad de procesamiento de alta densidad diseñada para el entorno Centum VP.
• Cierra la brecha entre las trenes de impulsos de campo de alta velocidad y la lógica de control DCS con una frecuencia de actualización de 2 ms.
• Los ingenieros priorizan el AAP149 por su capacidad para manejar 16 canales independientes sin sacrificar el tiempo de ciclo de la CPU.
• Su umbral de 6 kHz lo convierte en el estándar industrial para caudalímetros de turbina y monitoreo de rotación de alta velocidad.


Especificaciones Técnicas

• Marca: Yokogawa
• Número de modelo: AAP149
• Serie del módulo: Compatible con Centum VP / PM1
• Densidad de entrada: 16 entradas de impulsos no aisladas de 16 canales.
• Rango de frecuencia de entrada: Adquisición de alta velocidad de 0 a 6 kHz.
• Tipo de señal: Señales de tren de impulsos de contacto de transistor (colector abierto).
• Lógica de detección de impulsos: Detección precisa del flanco de bajada.
• Período de actualización de datos: Ciclo de procesamiento rápido de 2 ms.
• Consumo de energía: Máximo 400 mA a 5 V CC.
• Peso: Construcción modular robusta de aproximadamente 0,30 kg.
• Conexión externa: Interfaz de cable KS2 dedicada para tarjetas de acondicionamiento de señal.

Entorno de hardware y software

• Estaciones de control de campo: Totalmente compatibles con AFV30S, AFV30D, AFV40S y AFV40D.
• Función de control: Requiere VP6F1700 para la serie AFV30/AFV40.
• Requisitos de ingeniería: Configuración realizada a través de la función Standard Builder VP6E5100.
• Integración del sistema: Funciona sin problemas con las tarjetas de acondicionamiento de señal de entrada de tren de impulsos PM1.

Escenarios de aplicación y diagnóstico

• Totalización de flujo: Conexión de caudalímetros de turbina y desplazamiento positivo para un seguimiento preciso del volumen.
• Monitorización de movimiento: Detección de RPM en tiempo real para motores y equipos giratorios de alta velocidad.
• Control por lotes: Dosificación precisa basada en pulsos en líneas de producción farmacéutica y química.
• Capacidad de diagnóstico: Proporciona el estado de recuento de pulsos en tiempo real y comprobaciones de estado de la comunicación del bus a través de la función VP6F1700.

Garantía de Calidad y Logística

• Garantía: Incluye una garantía de calidad completa de 12 meses.
• Tiempo de envío: Envío fiable en 24-48 horas desde la confirmación del pedido.
• Envío exprés: Logística global proporcionada por FedEx, UPS y DHL Express.
• Condición: Inspeccionado y probado profesionalmente para una fiabilidad industrial.

Revisión de Global PLC Spare HUB

• El AAP149 destaca en aplicaciones de impulsos de alta velocidad donde las tarjetas de entrada digital estándar no logran capturar los flancos transitorios.
• Para los equipos de ingeniería, el período de actualización de 2 ms proporciona la resolución necesaria para un control sensible de bucles de flujo.
• La densidad de 16 canales del AAP149 reduce significativamente el espacio físico en el armario de E/S en comparación con los módulos de menor densidad.
• Su integración con el sistema de cable KS2 garantiza una conexión segura y resistente a las vibraciones en entornos industriales difíciles.

Preguntas Frecuentes (FAQ)

• Pregunta: ¿Por qué el AAP149 utiliza la detección de flanco de bajada en lugar de la detección de flanco de subida?
• Respuesta: La detección de flanco de bajada es técnicamente superior en circuitos de colector abierto, ya que evita recuentos falsos causados por "ringing" o ruido de la señal durante el aumento de voltaje.

• Pregunta: ¿La alimentación de 5V CC para el AAP149 se suministra externamente o a través del backplane?
• Respuesta: La corriente de 400mA se extrae directamente del backplane del FCS; los ingenieros deben calcular la carga total del bus para garantizar la estabilidad de la fuente de alimentación.

• Pregunta: ¿Cuál es la principal diferencia entre el AAP149 y los módulos de pulso estándar?
• Respuesta: El AAP149 ofrece específicamente soporte de alta frecuencia de 6 kHz y una densidad no aislada de 16 canales, optimizado para controladores Centum VP de la serie AFV.

• Pregunta: Guía de selección: ¿Cuándo debo elegir el AAP149 en lugar de una entrada analógica para el flujo?
• Respuesta: Siempre seleccione el AAP149 cuando el dispositivo de campo emita un tren de impulsos (frecuencia) en lugar de una señal de 4-20mA para garantizar una totalización sin errores.

• Pregunta: Consejo de experiencia: ¿Qué debo verificar si un canal específico deja de contar?
• Respuesta: Primero, verifique la conexión del cable KS2; en segundo lugar, use un osciloscopio para verificar si la amplitud del pulso cumple con el umbral de colector abierto requerido por el AAP149.
