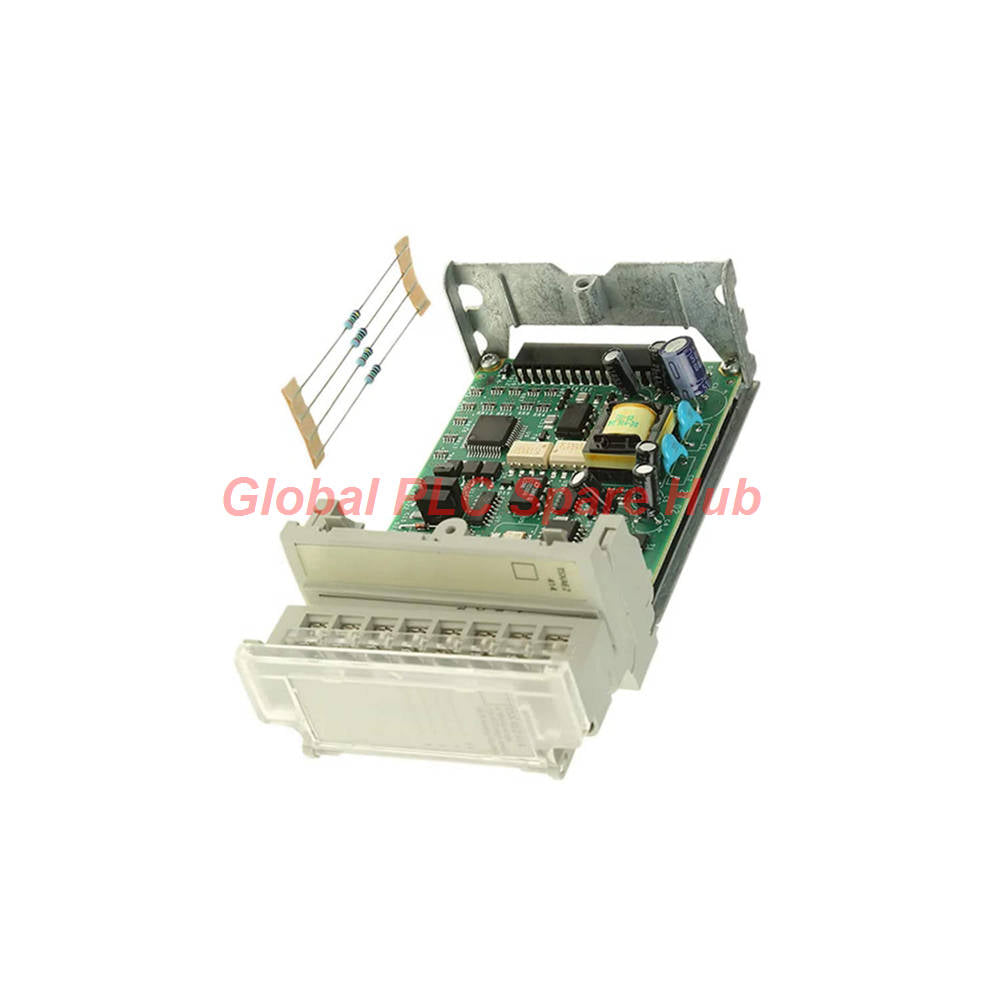

Módulo de entrada analógica TSX Micro Schneider Electric TSXAEZ414

Ingeniería de precisión para microarquitecturas TSX

El TSXAEZ414 es un sofisticado módulo de entrada analógica de 4 canales diseñado específicamente para la plataforma de automatización TSX Micro de Schneider Electric. Esta unidad destaca en la adquisición de señales de alta fidelidad, soportando diversas entradas que van desde termopares y sondas de temperatura hasta señales analógicas de alto nivel. Con una robusta arquitectura de conversión A/D de 16 bits, el TSXAEZ414 garantiza una captura precisa de datos para complejos lazos de control industrial.

Parámetros de rendimiento técnico

• Marca: Schneider Electric
• Número de pieza: TSXAEZ414
• Canales de entrada: 4 canales aislados
• Compatibilidad de señal: Termopares, sondas de temperatura, analógica de alto nivel
• Precisión de conversión: Resolución de 16 bits
• Ciclo de actualización: Período de adquisición de 520 ms
• Clasificación de aislamiento: 500 V CA garantiza un rechazo superior del ruido eléctrico
• Impedancia de entrada: 10 ohmios
• Consumo interno: 85 mA
• Estabilidad térmica: Coeficientes de deriva de 0,01%/10°C (corriente) y 0,08%/10°C (tensión)

Capacidad de diagnóstico e integración del sistema

El TSXAEZ414 proporciona beneficios de diagnóstico inherentes al mantener altos voltajes de aislamiento, lo que protege eficazmente los circuitos internos sensibles de los lazos de tierra y la interferencia de modo común. El módulo está diseñado para una inserción perfecta en los backplanes TSX Micro existentes, ofreciendo a los ingenieros una ruta confiable para actualizar los sistemas de detección heredados sin el reemplazo completo de la infraestructura.

Análisis de Global PLC Spare HUB

En nuestra evaluación técnica, el TSXAEZ414 es esencial para procesos críticos de temperatura donde el ruido de la señal es una preocupación principal. Es más adecuado para el monitoreo térmico en el moldeo por inyección de plástico, el control de hornos de ladrillo y el procesamiento químico de lotes preciso. Este módulo ofrece el equilibrio perfecto entre velocidad de muestreo y resolución para tareas de PLC de escala media.

Logística y Garantía de Calidad

• Eficiencia de envío: Entrega global acelerada a través de FedEx, UPS o DHL.
• Tiempo de despacho: Procesamiento de pedidos confiable dentro de 24 a 48 horas.
• Garantía de calidad: Respaldado por una garantía profesional integral de 12 meses.

Preguntas frecuentes de expertos y guía de selección

P: ¿El tiempo de adquisición de 520 ms afecta el monitoreo de vibraciones de alta velocidad?

R: El TSXAEZ414 está optimizado para variables de proceso como la temperatura y la presión en lugar de vibraciones de alta frecuencia. Para el análisis mecánico de ciclo rápido, recomendamos hardware de muestreo de alta velocidad dedicado.

P: ¿Puedo mezclar tipos de termopares en el mismo módulo?

R: Si bien el hardware admite varios tipos de entrada, asegúrese de que su configuración de software esté configurada para la curva de termopar específica de cada canal para evitar errores de medición no lineales.

P: ¿Cuál es la causa principal de la deriva térmica en este módulo?

R: La deriva suele ocurrir durante fluctuaciones extremas de temperatura ambiente dentro del gabinete. Asegure una ventilación adecuada; el coeficiente de 0,08%/10°C para circuitos de voltaje es altamente estable, pero requiere calibración si las temperaturas del gabinete exceden los 50°C.

P: ¿Es compatible este módulo con racks de la serie TSX más antiguos?

R: Sí, este módulo está diseñado para el factor de forma estándar TSX Micro. Verifique el presupuesto de energía de su rack antes de agregar esta unidad, ya que consume 85 mA del suministro interno de 24 V.

P: ¿Cómo selecciono la configuración de entrada correcta durante la configuración?

R: Utilice el paquete de software PL7 para mapear sus señales de entrada. Utilice siempre cableado de par trenzado blindado para aprovechar la capacidad de aislamiento de 500 V del módulo para una máxima resistencia a EMI.
