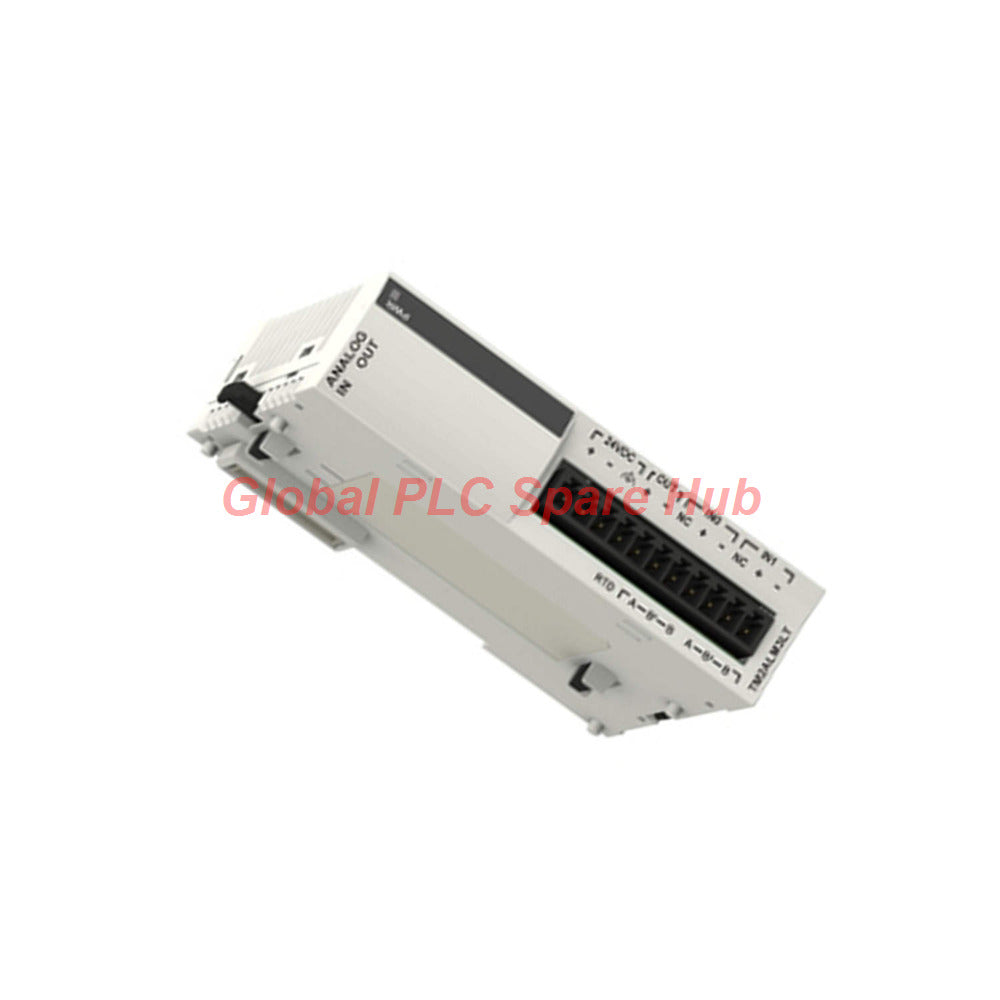

Módulo analógico TM2ALM3LT Schneider Electric Modicon M238

Descripción general del producto

El TM2ALM3LT es un módulo de procesamiento térmico de bajo nivel y alta precisión diseñado para la plataforma del Controlador Lógico Modicon M238. Este bloque de expansión analógica mixta dedicado permite la interfaz directa con termopares y sensores RTD de 3 hilos, realizando el acondicionamiento de la señal y la conversión digital a través de un bus de alta resolución. Los ingenieros de control utilizan el TM2ALM3LT para eliminar los transmisores externos mientras mantienen una estricta estabilidad térmica del bucle en redes de instrumentación distribuidas.

Especificaciones técnicas

• Marca: Schneider Electric
• Modelo: TM2ALM3LT
• Serie de producto: Plataforma Modicon M238
• Tipo de módulo: Módulo de entrada/salida analógica de bajo nivel
• Canales de entrada analógica: 2 canales diferenciales
• Soporte para termopares: Tipo J (0 a 1200 °C), Tipo K (0 a 1300 °C), Tipo T (0 a 400 °C)
• Soporte para sonda de temperatura: Sonda Pt100 de 3 hilos (-100 a 500 °C)
• Canales de salida analógica: 1 canal configurable
• Rangos de salida: Corriente (4 a 20 mA) o voltaje (0 a 10 V)
• Resolución: 12 bits para conversiones de entrada y salida
• Valores LSB: 0,1 °C (termopar), 0,15 °C (sonda Pt), 2,5 mV (voltaje), 4,8 µA (corriente)
• Error de medición: +/- 0,2% de la escala completa a 25 °C ambiente
• No linealidad: +/- 0,2% de la escala completa en todos los perfiles de entrada/salida
• Coeficiente de deriva de temperatura: +/- 0,006% FS/°C (entradas), +/- 0,015% FS/°C (salidas)
• Aislamiento de diafonía: Menor o igual a 2 LSB entre canales adyacentes
• Impedancia de entrada: Mayor o igual a 1 MOhm
• Limitaciones de carga de salida: Menor o igual a 300 Ohm (modo de corriente), Mayor o igual a 2000 Ohm (modo de voltaje)
• Requisitos de fuente de alimentación: Fuente externa de 24 V CC (límites de funcionamiento de 19,2 a 30 V)
• Consumo de corriente: 50 mA de 24 V CC externos, 50 mA del bus interno de 5 V CC

Guía de instalación

• Encaje el TM2ALM3LT directamente en los rieles DIN simétricos estándar de 35 mm adyacentes al bloque de la CPU.
• Utilice los conectores laterales entrelazados integrados para bloquear la ruta de datos del módulo en el bus de la placa posterior.
• Mantenga las líneas de los sensores aisladas de los arrancadores de motor de alto voltaje, los variadores de frecuencia y las redes eléctricas de alta potencia.
• Termine todas las señales de campo utilizando cables de par trenzado blindados dedicados para preservar la integridad de la señal de bajo nivel.
• Conecte el blindaje del cable de forma segura a la barra de tierra funcional cerca de la carcasa del controlador.
• Pele y asegure los cables en el bloque de terminales de tornillo extraíble simple utilizando un destornillador de precisión calibrado.

Comodidad de puesta en marcha y mantenimiento

• El bloque de terminales de tornillo extraíble de conexión en caliente permite un reemplazo rápido de la unidad sin perturbar la infraestructura del panel existente.
• Las rutinas de software de diagnóstico monitorean los registros de conversión internos para verificar la salud del hardware al instante.
• El tiempo de estabilización uniforme de 20 ms proporciona un rendimiento de arranque determinístico inmediatamente después de la inicialización del sistema.
• El etiquetado frontal rastrea la alineación del canal para ayudar a los técnicos de servicio a realizar verificaciones de línea durante la verificación de campo.

Compatibilidad y expansión del sistema

• La alineación directa del bus arquitectónico es compatible con las unidades base del Controlador Lógico Modicon M238.
• Totalmente compatible con las interfaces de red distribuidas estándar Advantys OTB para configuraciones de E/S remotas.
• Se integra directamente en las arquitecturas de automatización Twido heredadas a través de la infraestructura de comunicación de la placa posterior existente.

Certificación y estándares

• Certificado CSA
• Listado UL
• Marcado CE

Envío y garantía

• Tiempo de entrega: Garantía de envío en 24 a 48 horas
• Socios de mensajería: Servicios de envío exprés de FedEx, UPS y DHL
• Período de garantía: Cobertura de garantía completa de 12 meses

Escenarios de aplicación típicos

• Líneas de extrusión de plástico: Gestiona perfiles de calentamiento de barril multizona leyendo termopares tipo K y ajustando los accionamientos de salida.
• Hornos de secado industriales: Monitorea amplios perfiles de calor ambiental con sensores Pt100 para controlar las válvulas moduladoras de quemadores de gas.
• Cámaras ambientales: Regula estrictos parámetros de baja temperatura y alta humedad a través de configuraciones de termopar tipo T de respuesta rápida.
• Pasteurización de alimentos: Rastrea procesos de temperatura precisos utilizando circuitos de medición diferencial de 3 hilos de alta resolución.

Diagnóstico y aislamiento de fallas

• Los conjuntos de fotocopladores proporcionan un aislamiento galvánico de 500 V entre los canales de E/S y la lógica interna del microprocesador.
• Los registros del sistema señalan automáticamente las anomalías de los cables rotos, los eventos de quemado del sensor y los valores térmicos fuera de rango.
• El módulo detecta anomalías de energía y corta las salidas de forma segura cuando el CC externo de 24 V cae por debajo de 19,2 V.
• El software de configuración informa valores de diafonía que superan los 2 LSB para ayudar a los ingenieros a diagnosticar problemas de degradación del blindaje.

Guía de adquisición y selección

• Especifique el TM2ALM3LT cuando su aplicación requiera una combinación compacta de seguimiento térmico analógico y regulación de bucle analógico.
• Verifique que sus sensores de temperatura coincidan con las configuraciones diferenciales de 3 hilos Pt o los termopares J, K o T especificados.
• Seleccione módulos analógicos puros alternativos si su diseño requiere entradas de instrumentación estándar de 0-10V o 4-20mA.
• Asegúrese de que el presupuesto total de distribución externa de 24 V CC se adapte al perfil de consumo del módulo de 50 mA.

Análisis de Global PLC Spare HUB

El TM2ALM3LT ilustra cómo la optimización del espacio beneficia a los paneles de control de alta densidad. En lugar de dividir los espacios de hardware entre módulos de entrada RTD dedicados, bloques de termopares y controladores de salida analógicos separados, este módulo maneja las tres funciones dentro de un factor de forma delgado de 23,5 mm.

El bajo coeficiente de deriva de temperatura de +/- 0,006% FS/°C hace que este módulo sea altamente confiable en entornos de campo hostiles que experimentan temperaturas fluctuantes en la sala de control. Sirve como una actualización o componente de mantenimiento esencial para los sistemas Modicon heredados, entregando bucles de retroalimentación térmica de alta precisión sin requerir acondicionadores de señal.

Preguntas frecuentes

¿Qué precauciones específicas son necesarias al mezclar tipos de termopares en las dos entradas disponibles?

La arquitectura del módulo requiere configurar los canales de entrada a través de la utilidad de software para que coincidan con el tipo de sensor conectado. Puede mezclar los tipos J, K o T entre los dos canales, pero debe asegurarse de que la asignación de software sea correcta para evitar errores de escala importantes.

¿Por qué difiere el tiempo de conversión entre las sondas de temperatura y las entradas de termopar en este módulo?

El ADC interno utiliza diferentes perfiles de filtrado y asentamiento según el nivel de la señal. Las sondas Pt100 se estabilizan en 20 ms, mientras que las señales de termopar de bajo voltaje requieren hasta 60 ms para garantizar una compensación adecuada de la unión fría y la supresión de ruido.

¿Cómo se debe compensar la resistencia del cable de la sonda Pt100 de 3 hilos para mantener la precisión?

El diseño del circuito diferencial compensa naturalmente la resistencia de línea equilibrada a través de los tres hilos. Asegúrese de que los tres cables de conexión tengan longitudes, calibres y tipos de material idénticos para evitar desajustes de impedancia que causen desviaciones en las lecturas térmicas.

¿Puedo controlar un bucle de corriente y un bucle de voltaje simultáneamente desde la única salida analógica?

No, el único canal de salida analógica solo puede ejecutar un modo a la vez según la configuración del software y el cableado de los terminales físicos. Intentar extraer corriente y voltaje simultáneamente sobrecargará el circuito y causará errores de salida que excederán el 1% FS.

¿Cuál es la forma más efectiva de eliminar los bucles de tierra al usar termopares no conectados a tierra con esta unidad?

Utilice cables de par trenzado blindados de alta calidad y conecte el blindaje a tierra en un solo punto, preferiblemente en el lado de la carcasa del panel. El aislamiento del fotocoplador de 500 V entre canales protege la lógica central, pero la conexión a tierra de un solo punto garantiza que el ruido externo no distorsione la conversión de 12 bits.
