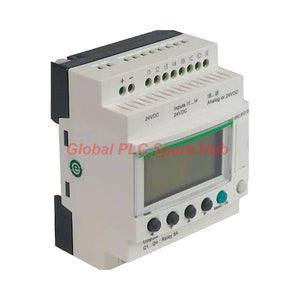

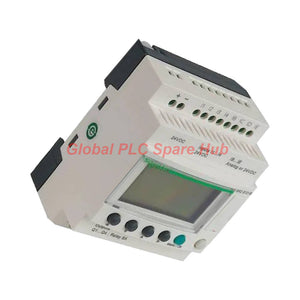

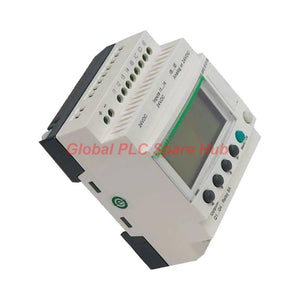

Relé inteligente Zelio Logic SR2B121FU de Schneider Electric SR2B121FU | Comprar

Arquitectura de ingeniería y propósito fundamental

Los proyectos de automatización compactos requieren controladores lógicos fiables y que ahorren espacio, capaces de manejar voltajes de línea directos. El relé inteligente SR2B121FU, diseñado por Schneider Electric dentro de la estimada serie Zelio Logic, ofrece un rendimiento robusto para paneles de control industriales y comerciales de pequeña escala. Los ingenieros de control eligen esta unidad compacta para ejecutar una lógica precisa de temporización, conteo y enclavamiento sin necesidad de complejos racks de backplane PLC.

Especificaciones técnicas y desglose MECE

Protocolo de instalación mecánica

• Encaje el controlador SR2B121FU de forma segura en un riel DIN estándar de 35 mm dentro de su gabinete de control eléctrico.
• Asegure un espacio vertical adecuado por encima y por debajo de la carcasa para mantener una disipación térmica correcta en el rango operativo de -20°C a 55°C.
• Conecte las líneas de suministro de 100-240V CA directamente a los terminales de alimentación, verificando la fase correcta y la integridad de la conexión a tierra.
• Apriete cuidadosamente todos los terminales de tornillo para evitar arcos eléctricos por cables sueltos bajo vibraciones de alta frecuencia.

Puesta en marcha y facilidad de mantenimiento

• Utilice la pantalla LCD integrada y los botones de navegación para modificar los preajustes de los temporizadores o inspeccionar los estados lógicos directamente en la planta sin necesidad de un ordenador portátil.
• Supervise los programas de reloj en tiempo real para automatizar los turnos operativos diarios sin problemas.
• Amplíe las capacidades del sistema fácilmente conectando módulos de comunicación o de extensión de E/S compatibles en el puerto lateral.

Compatibilidad del sistema y estándares

• Totalmente compatible con el software de programación Schneider Electric Zelio Soft para simulación offline y transferencia lógica.
• Cumple con los estándares de conmutación industrial IEC 60947-5-1 para una fiabilidad del relé a largo plazo.
• Se integra sin problemas en paneles estándar de automatización de máquinas y gestión de edificios alimentados por CA.

Garantía y logística global

• Protegido por una garantía integral de 12 meses de rendimiento operativo industrial.
• Ventana de despacho de pedidos garantizada de 24 a 48 horas para piezas de reparación de paneles urgentes.
• Envío urgente mundial fiable a través de FedEx, UPS y DHL.

Aplicaciones industriales objetivo y capacidad de diagnóstico

• Paneles de control HVAC: Gestiona la activación automatizada de compuertas, la puesta en marcha de extractores de aire y los programas de tiempo de funcionamiento del compresor.
• Skids de bombas de refuerzo de agua pequeñas: Controla la alternancia de bombas de servicio/espera y los enclavamientos de presostatos basados en la demanda de agua en tiempo real.
• Capacidad de diagnóstico: La interfaz LCD muestra indicadores de estado de E/S activos, mensajes de error y bucles de ejecución del programa para acelerar la resolución de problemas.

Perspectiva de Global PLC Spare HUB

Un error frecuente durante las instalaciones de relés alimentados por CA es conectar cargas inductivas (como pequeños solenoides o bobinas de contactores) sin los circuitos amortiguadores RC adecuados o diodos de protección en los terminales. Al desplegar el SR2B121FU, los fabricantes de paneles siempre deben instalar dispositivos de supresión de arco en las cargas de salida inductivas. Esto protege los contactos internos del relé de 8A contra la micro-soldadura, asegurando que la unidad alcance su vida útil máxima de 500,000 ciclos eléctricos en entornos de conmutación exigentes.

Pautas de selección y adquisición

• Verifique que su arquitectura de control requiera una fuente de alimentación de 100-240V CA en lugar de una variante lógica de 24V CC.
• Confirme que la lógica de su aplicación se ajusta a la capacidad de memoria de 240 líneas de escalera o 500 bloques FBD.
• Mantenga una unidad de repuesto en el almacén de su planta para eliminar largos periodos de inactividad durante las actualizaciones del controlador.

Preguntas frecuentes

P: ¿Puede el reloj en tiempo real mantener la configuración horaria durante un corte total de energía en la planta?
R: Sí, el SR2B121FU cuenta con un sistema de respaldo integrado para conservar las programaciones horarias durante breves interrupciones de energía.

P: ¿Qué entornos de programación son compatibles para crear la lógica de aplicación?
R: La lógica se puede construir y editar directamente en la interfaz LCD/botones integrada o crearse en un PC utilizando el software Zelio Soft de Schneider Electric.

P: ¿Es posible aumentar el número total de puntos de E/S más allá de 12?
R: Sí, el sistema admite módulos de comunicación y de extensión discreta conectados a través de la interfaz del conector lateral.

P: ¿Cuál es la corriente de conmutación máxima permitida por canal de salida de relé?
R: Cada salida de relé está clasificada para hasta 8 A de corriente térmica bajo condiciones de carga industrial estándar.

P: ¿Qué opciones de mensajería urgente están disponibles para entregas rápidas de reemplazo?
R: Proporcionamos un despacho de pedidos global rápido de 24 a 48 horas utilizando servicios de envío urgente a través de FedEx, UPS y DHL.
