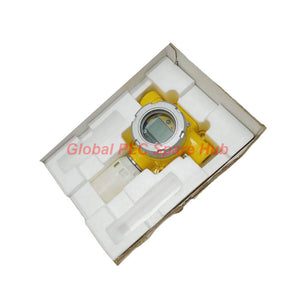

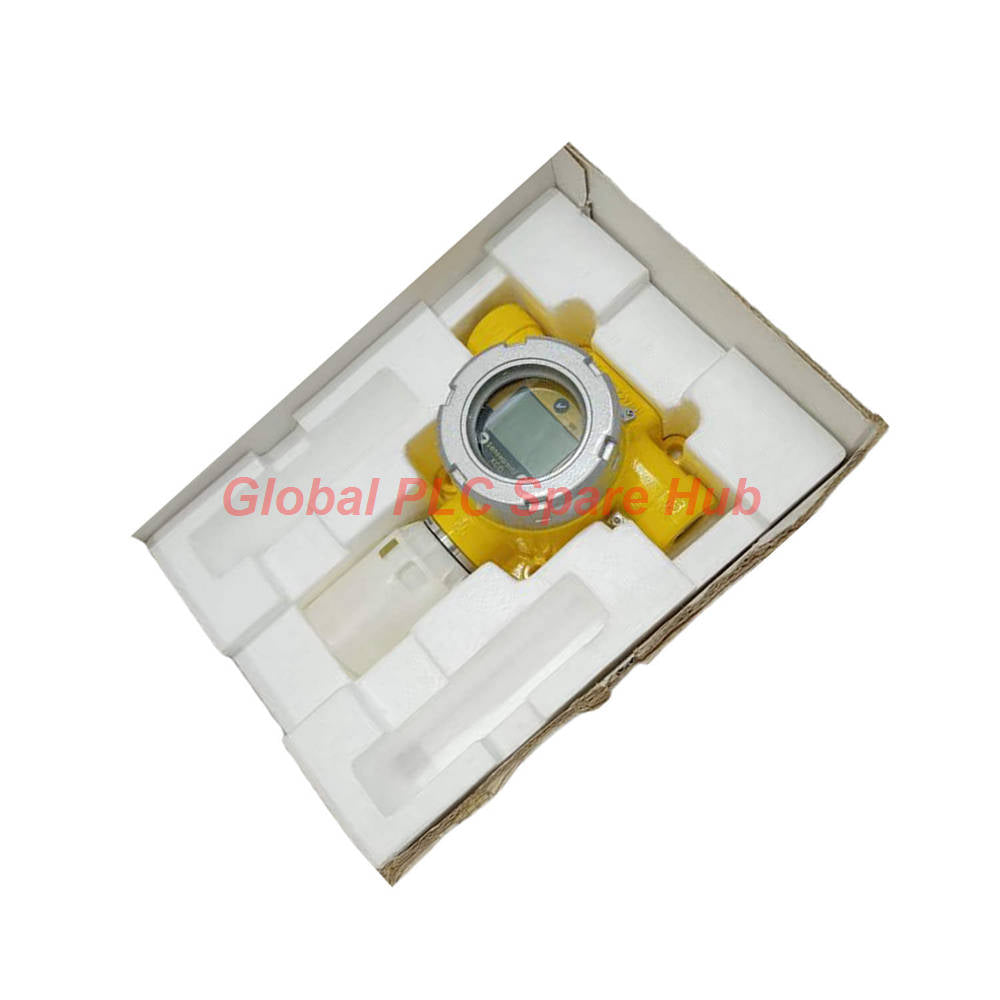

Transmisor de detector de gas fijo Honeywell Sensepoint XCD SPXCDULNRFD

Descripción general

Diseñado para entornos industriales peligrosos, el transmisor SPXCDULNRFD representa una variante central de la serie Sensepoint XCD de Honeywell. Concebida para la detección remota de gases inflamables, esta unidad SPXCDULNRFD opera de manera fiable bajo condiciones extremas que oscilan entre -40 °C y +65 °C. Construido dentro de una robusta carcasa de aleación de aluminio LM25 pintada con epoxi con clasificación IP66, ofrece salidas de corriente precisas de 4-20 mA y una sólida integración de relés para proteger la infraestructura crítica de las instalaciones.

Matriz de especificaciones técnicas

Protocolo de instalación mecánica

• Monte el transmisor SPXCDULNRFD de forma segura en soportes estructurales verticales o paredes utilizando soportes robustos dentro de las zonas peligrosas clasificadas.
• Guíe el cableado de campo a través de las tres entradas de conducto NPT de 3/4", terminando los conductores individuales en los 18 terminales de tornillo que admiten tamaños de cable de 20AWG a 14AWG.
• Verifique que la fuente de alimentación de CC mantenga un voltaje estable entre 16 y 32 V CC antes de encender la unidad.
• Asegúrese de que las juntas de sellado de la carcasa permanezcan intactas para preservar la clasificación de protección ambiental IP66 contra la entrada de humedad y polvo.

Puesta en marcha y mantenimiento operativo

• Configure los relés programables integrados para una lógica operativa normalmente abierta (NA) o normalmente cerrada (NC) según su esquema de parada de emergencia.
• Monitoree las señales de retroalimentación de bucle de 4-20 mA para verificar que las respuestas de gas de calibración se alineen correctamente con la escala de salida del sensor esperada.
• Inspeccione los bloques de terminales y los sellos de los conductos periódicamente durante las paradas rutinarias de la planta para evitar la corrosión ambiental.
• Almacene las unidades de repuesto dentro del rango de temperatura seguro de -25 °C a +65 °C cuando no estén implementadas en bucles de servicio activos.

Compatibilidad e integración del sistema

• Totalmente compatible con sistemas de control industrial estándar y PLC de seguridad que acepten bucles de corriente analógicos de 4-20 mA.
• Se conecta sin problemas con paneles de alarma remotos y sistemas de ventilación de emergencia a través de sus tres relés de alta capacidad de 5 A.
• Diseñado para una integración directa en arquitecturas de seguridad de monitoreo de gas existentes (brownfield) o nuevas (greenfield).

Cumplimiento, garantía y logística

• Contenido del paquete: Una unidad de transmisor detector de gas SPXCDULNRFD y manual de instalación.
• Cobertura de garantía: Respaldado por una exhaustiva garantía de reemplazo y reparación de 12 meses que cubre defectos de fabricación.
• Servicios de envío: Cumplimiento rápido a nivel mundial en un plazo de 24-48 horas a través de FedEx, UPS y DHL.

Aplicaciones industriales objetivo

• Plataformas de extracción de petróleo y gas upstream y complejos de refinación downstream.
• Plantas de procesamiento químico que manipulan vapores de solventes combustibles.
• Instalaciones de generación y distribución de biogás para el tratamiento de aguas residuales.
• Plantas industriales pesadas que utilizan gases industriales inflamables.

Arquitectura de diagnóstico avanzado

• El monitoreo interno continuo del estado rastrea la integridad del bucle y marca anomalías de consumo de energía inusuales.
• La capacidad de corriente fuera de rango de hasta 22,0 mA proporciona una diferenciación clara del estado de diagnóstico respecto a las lecturas de gas operativas estándar.
• Las características de protección de estado sólido protegen contra sobretensiones eléctricas y picos de voltaje transitorios.

Preguntas frecuentes (FAQ)

¿Cuál es la función principal del transmisor SPXCDULNRFD?

El SPXCDULNRFD sirve como transmisor detector de gas fijo diseñado para el monitoreo remoto de gases combustibles e inflamables en entornos industriales hostiles.

¿Cómo se conectan los dispositivos de alarma externos a este transmisor?

La unidad cuenta con tres relés integrados programables clasificados en 5 A y 250 V CA, que pueden cablearse como normalmente abiertos (NA) o normalmente cerrados (NC) para activar bocinas o luces estroboscópicas externas.

¿Puede este transmisor operar en condiciones exteriores bajo cero?

Sí, cuenta con un rango de temperatura operativa que se extiende de -40 °C a +65 °C, lo que lo hace totalmente adecuado para climas industriales exteriores fríos.

¿Qué calibres de cable son compatibles con los bloques de terminales?

La regleta de terminales interna incluye 18 terminales de tornillo diseñados para aceptar tamaños de cable que van desde 20AWG a 14AWG.

¿Qué debo considerar al seleccionar un transmisor de gas para atmósferas explosivas?

Al comprar instrumentación de seguridad, verifique siempre que el material de la carcasa (como el aluminio LM25 pintado con epoxi), la clasificación IP (IP66) y las tolerancias de la fuente de alimentación (16 a 32 V CC) coincidan con la clasificación exacta de área peligrosa de su sitio de planta.

Perspectiva y experiencia de campo de Global PLC Spare HUB

El despliegue de detectores de gas fijos como el SPXCDULNRFD en instalaciones de petróleo y gas en alta mar suele presentar desafíos graves relacionados con la corrosión por niebla salina y la interferencia eléctrica. Durante una actualización reciente de seguridad de una estación de compresión, nuestro equipo de ingeniería encontró fluctuaciones de señal erráticas en un cable analógico largo. La investigación reveló que los blindajes de los conductos sin conexión a tierra estaban captando ruido electromagnético de alta frecuencia de variadores de frecuencia cercanos. Al aislar el blindaje correctamente en el extremo del controlador y garantizar que la carcasa del transmisor mantuviera una conexión a tierra sólida a través de sus pernos de montaje, eliminamos el ruido del bucle y estabilizamos la salida de 4-20 mA, asegurando el cumplimiento continuo para el bucle de seguridad SIL de la planta.
