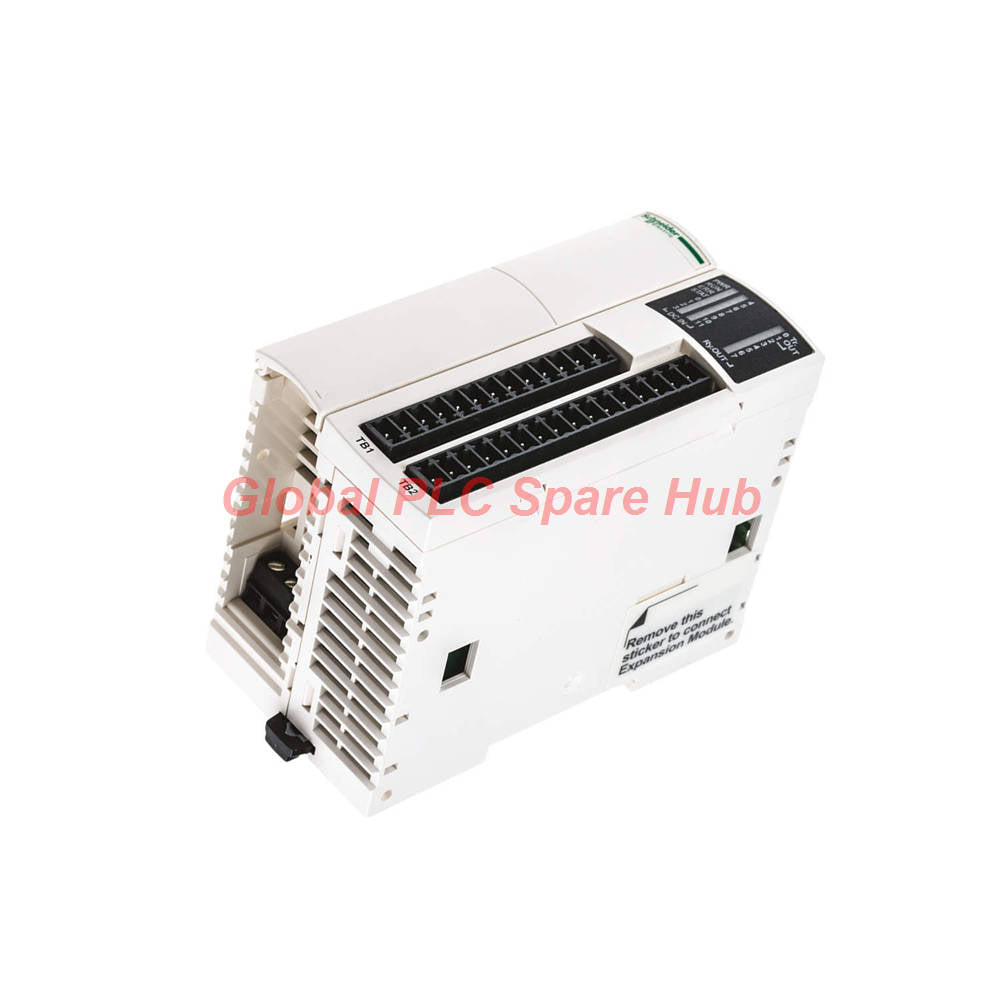

Controlador base modular Schneider Twido TWDLMDA20DRT 24V CC

Descripción general del producto

El Schneider Electric Twido TWDLMDA20DRT sirve como un controlador de base modular altamente eficiente para sistemas modernos de automatización industrial. Este compacto PLC de la serie Twido proporciona una flexibilidad y potencia de procesamiento excepcionales para aplicaciones exigentes de control de máquinas. Los equipos de ingeniería seleccionan el TWDLMDA20DRT para gestionar tareas complejas de automatización discreta con una mínima huella de espacio en el panel.

Especificaciones técnicas

• Marca: Schneider Electric
• Modelo: TWDLMDA20DRT
• Serie de productos: Plataforma de automatización Twido
• Tipo de módulo: Controlador de base modular
• Número de entradas discretas: 12 canales
• Voltaje de entrada discreta: 24 V CC
• Lógica de entrada discreta: Configuración de sumidero o fuente
• Número de salidas discretas: 8 canales en total
• Tipo de salida discreta: 6 salidas de relé y 2 salidas de fuente de transistor
• Tensión de alimentación nominal: 24 V CC (límites entre 20,4 V y 26,4 V)
• Respuesta de frecuencia: 2 canales a 5000 Hz y 2 canales a 20000 Hz
• Resolución: Resolución de 9 bits en el canal de entrada analógica integrado
• Rango de medición: 0 a 10 V para la entrada analógica integrada
• Linealidad y precisión: Potenciómetro ajustable de 1 punto de 0 a 1023
• Rango de temperatura: 0 a 55 °C en funcionamiento, -25 a 70 °C en almacenamiento
• Resistencia ambiental: Clasificación de protección IP20, soporta hasta 2000 metros de altitud operativa
• Capacidad antiinterferencias: Aislamiento de 1500 Vrms entre canales y circuitos lógicos internos

Guía de instalación

• Monte el TWDLMDA20DRT de forma segura en un carril DIN simétrico estándar de 35 mm.
• Alternativamente, monte el controlador directamente en una placa de panel utilizando el kit de fijación dedicado.
• Asegure una orientación vertical adecuada para optimizar la refrigeración por convección natural en toda la carcasa.
• Conecte la fuente de alimentación utilizando el bloque de terminales de tornillo extraíble para simplificar las tareas de cableado.
• Verifique la polaridad de la alimentación de 24 V CC antes de energizar las líneas de alimentación entrantes.
• Conecte a tierra el terminal de tierra correctamente para minimizar el ruido eléctrico durante el funcionamiento del sistema.

Comodidad de puesta en marcha y mantenimiento

• Los bloques de terminales de tornillo extraíbles permiten un reemplazo rápido del controlador sin desconectar los cables de campo individuales.
• Los indicadores LED integrados proporcionan una verificación visual instantánea de los estados de los canales de E/S individuales.
• Los LED de estado dedicados muestran las condiciones RUN, PWR, STAT y ERR para un diagnóstico inmediato del sistema.
• La RAM interna se basa en una batería de litio reemplazable con una vida útil de diez años.
• La arquitectura del sistema admite una copia de seguridad rápida mediante cartuchos de memoria opcionales de 32 K o 64 K.

Compatibilidad y expansión del sistema

• El controlador base TWDLMDA20DRT admite hasta 7 módulos de expansión de E/S de hardware.
• La configuración máxima alcanza los 244 puntos de E/S cuando se utilizan conectores estándar HE-10.
• Los bloques de terminales de resorte permiten la expansión hasta 188 puntos de E/S para entornos con altas vibraciones.
• Los bloques de terminales de tornillo extraíbles estándar admiten la expansión hasta 132 puntos de E/S locales.
• El puerto mini DIN de enlace serie no aislado integrado se comunica a través de los protocolos Modbus RTU y ASCII.

Certificación y estándares

• Certificación CSA
• Listado UL
• Marcado CE

Envío y garantía

• Plazo de entrega de envío: Garantía de envío de 24 a 48 horas
• Socios de mensajería: Servicios de envío exprés de FedEx, UPS y DHL
• Período de garantía: Cobertura de garantía completa de 12 meses

Escenarios de aplicación típicos

• Maquinaria de envasado: Gestiona operaciones de clasificación, recuento y llenado de alta velocidad utilizando salidas rápidas de transistores.
• Manipulación de materiales: Controla redes de transportadores, desviadores y pequeñas líneas de montaje mediante configuraciones de relés flexibles.
Estaciones de bombeo: Utiliza la funcionalidad PID incorporada y la entrada analógica para regular los lazos de presión de fluidos.
• Automatización HVAC: Controla compuertas, ventiladores y compresores utilizando lazos de seguimiento de temperatura locales.

Diagnóstico y aislamiento de fallos

• El LED verde PWR confirma la entrega estable de energía de 24 V CC entrante a los circuitos internos.
• El LED verde RUN indica la ejecución activa del programa y los ciclos de procesamiento adecuados de la CPU.
• El LED ERR se ilumina para señalar fallos de aplicación, errores de memoria o fallos de hardware.
• El LED STAT proporciona patrones de parpadeo específicos para identificar errores de comunicación en el enlace Modbus.

Guía de adquisición y selección

• Elija el TWDLMDA20DRT cuando la arquitectura de su máquina requiera una combinación de salidas de relé de alta corriente.
• Seleccione este controlador si su aplicación incorpora conmutación rápida a través de salidas de transistor para modulación por ancho de pulso.
• Opte por otras bases Twido si el diseño de su sistema requiere entradas de alimentación de CA pura.
• Asegúrese de que su presupuesto de expansión se encuentre dentro del límite máximo de siete módulos de expansión local.

El punto de vista de Global PLC Spare HUB

El Schneider Electric Twido TWDLMDA20DRT representa un hito en el diseño de control compacto con salida híbrida. Muchos micro PLCs modernos obligan a los ingenieros a elegir estrictamente entre la velocidad de estado sólido y la capacidad de corriente de los relés. Schneider resuelve esto incrustando ambas topologías en una única placa base que ahorra espacio.

La integración de dos entradas de contador de alta velocidad de 20 kHz hace que esta unidad sea muy capaz para tareas de posicionamiento. Se integra sin problemas en redes serie heredadas al tiempo que conserva la capacidad de realizar ajustes analógicos localizados. Este controlador específico es ideal para máquinas de envasado compactas, paneles de bombeo localizados y transportadores de manipulación de materiales.

Preguntas frecuentes

¿Cómo configuro las entradas discretas para lógica de sumidero o fuente?

Usted configura la lógica de entrada cambiando la conexión de cableado en el bloque de terminales común. Conectar COM al riel negativo habilita las entradas de fuente, mientras que conectar al riel positivo habilita las entradas de sumidero.

¿Cuál es la corriente de conmutación máxima permitida en las salidas de relé?

Cada canal de salida de relé individual admite una corriente de carga de hasta 2 A a 240 V CA. Todo el grupo de salidas de relé que comparten un terminal común no debe exceder los 8 A de corriente total.

¿Puede el puerto serie de este controlador comunicarse con dispositivos que no sean Modbus?

Sí, el enlace serie mini DIN admite comunicación maestro/esclavo en modo de caracteres en RS485 semidúplex. Esto permite que el controlador se interconecte con lectores de código de barras ASCII personalizados, impresoras y pantallas de terceros.

¿Qué sucede con la memoria del programa interno durante un corte de energía prolongado?

La RAM interna mantiene los datos de la aplicación seguros mediante una batería de litio de respaldo durante un máximo de 30 días. Para un almacenamiento no volátil permanente, debe instalar un cartucho de memoria opcional de 32 K o 64 K.
