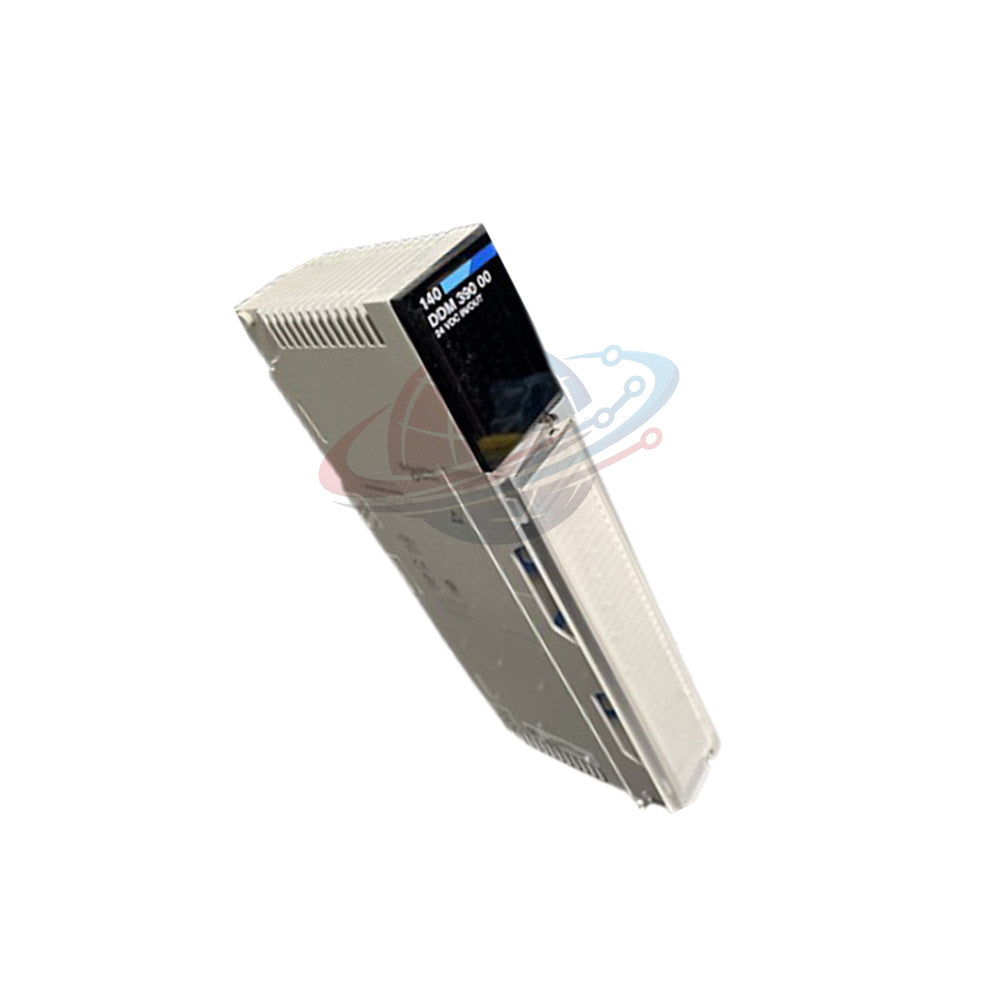

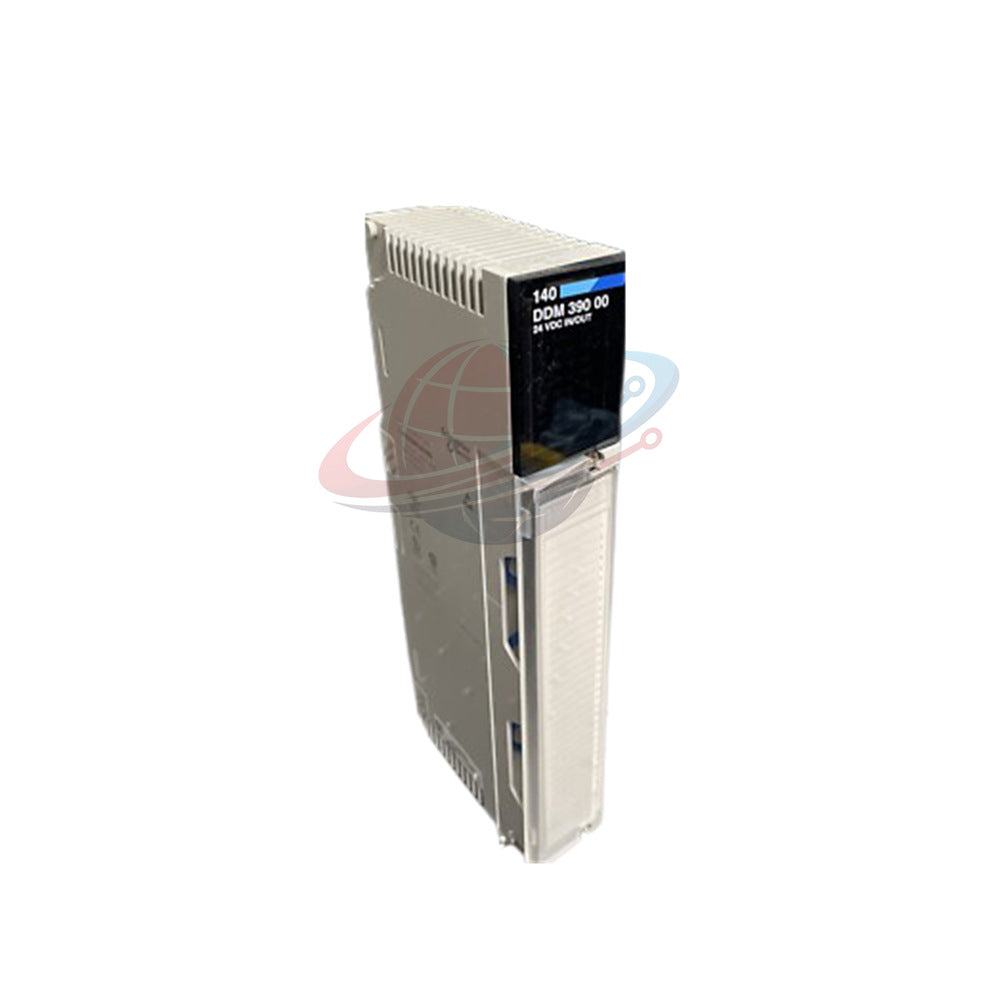

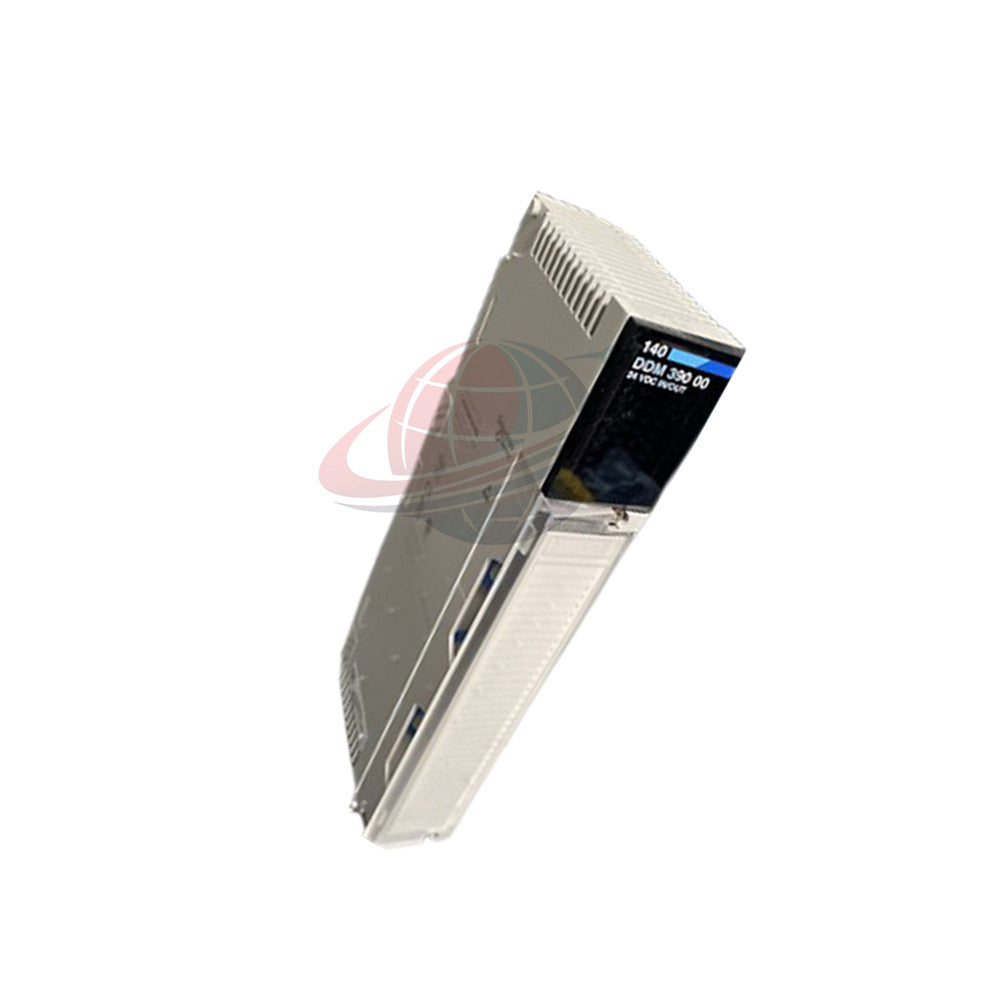

Schneider Electric 140DDM39000 Módulo de E/S Mixta Modicon Quantum 24V CC

Descripción general del producto

Schneider Electric 140DDM39000 es un módulo de E/S discretas mixtas de la serie Modicon Quantum. Integra 16 entradas digitales y 8 salidas de estado sólido. El módulo es compatible con sistemas de control industrial de 24 V CC. Garantiza una adquisición de señal estable y una actuación fiable. El diseño está dirigido a arquitecturas de automatización de alta densidad. Reduce la complejidad del cableado y el espacio en el armario.

Especificaciones técnicas

• Marca: Schneider Electric
• Modelo: 140DDM39000
• Serie: Modicon Quantum
• Tipo de módulo: Módulo de E/S discretas mixtas
• Canales de entrada: 16 entradas digitales, 2 grupos
• Canales de salida: 8 salidas de estado sólido, 2 grupos
• Rango de tensión de entrada: 24 V CC nominales
• Rango de detección de entrada: 15 a 30 V CC para lógica 1
• Rango de medición: Manejo de señales de -3 a 30 V CC
• Rango de tensión de salida: 19.2 a 30 V CC típico
• Corriente máxima de salida: 0.5 A por canal
• Respuesta de frecuencia: Tolerancia de red de 47 a 63 Hz
• Tiempo de respuesta: Velocidad de conmutación ≤1 ms
• Sensibilidad: Umbral de corriente de entrada ≥2 mA
• Resolución: Resolución discreta digital
• Linealidad: Comportamiento de conmutación determinístico
• Aislamiento: Aislamiento de grupo de 500 Vrms
• Rango de temperatura: Funcionamiento de 0°C a 60°C
• Temperatura de almacenamiento: -40°C a 85°C
• Resistencia a la humedad: 95% sin condensación
• Inmunidad EMC: Resistencia a campos electromagnéticos de 10 V/m
• Protección ESD: Descarga de aire de 8 kV
• Características de protección: Protección por fusible y supresión de transitorios
• Consumo de energía: Dinámico basado en la carga
• Corriente de bus: Requisito de 330 mA

Pautas de instalación

• Instale el módulo en un rack de backplane Quantum compatible.
• Asegúrese de una conexión a tierra adecuada antes de conectar la alimentación.
• Utilice cables blindados para entornos sensibles al ruido.
• Separe el cableado de entrada y salida para reducir las interferencias.
• Verifique la compatibilidad de voltaje antes de energizar el sistema.

Puesta en marcha y mantenimiento

• Utilice los LED frontales para un diagnóstico operativo rápido.
• Compruebe los indicadores de estado del fusible durante el arranque.
• Realice verificaciones periódicas del apriete de los terminales.
• Supervise la corriente de carga para evitar condiciones de sobrecorriente.
• Reemplace los módulos defectuosos sin apagar todo el sistema.

Compatibilidad

• Totalmente compatible con los sistemas PLC Modicon Quantum.
• Soporta la integración con arquitecturas de E/S distribuidas.
• Funciona con circuitos de control industriales estándar de 24 V CC.
• Se interconecta con SCADA y DCS a través de capas de comunicación PLC.

Certificaciones

• Conforme a CE para los mercados europeos
• Certificado UL 508 para equipos de control industrial
• Certificado CSA C22.2
• Aprobado FM Clase 1 División 2

Lista de embalaje

• 1 × módulo de E/S 140DDM39000
• Embalaje protector
• Documentación de inspección de calidad

Garantía y envío

• 12 meses de garantía a partir de la fecha de entrega
• Envío rápido en 24 a 48 horas
• Envío a través de FedEx, UPS o DHL
• Soporte de entrega global con seguimiento

Aplicaciones típicas

• Sistemas de automatización de procesos
• Líneas de producción de fábrica
• Monitorización de la generación de energía
• Sistemas de control de tratamiento de agua
• Automatización de petróleo y gas

Diagnóstico y monitorización

• Los indicadores LED proporcionan información de estado en tiempo real
• Detecta fallas de fusibles y pérdida de energía en el campo
• Soporta el aislamiento de fallas a nivel de canal
• Permite estrategias de mantenimiento predictivo

Análisis de Global PLC Spare HUB

El módulo 140DDM39000 es adecuado para sistemas de automatización de alta fiabilidad. Equilibra eficientemente la monitorización de entradas y el control de salidas. Los ingenieros lo prefieren para la expansión de sistemas modulares. Se integra perfectamente en las plataformas Quantum. Soporta un funcionamiento estable a largo plazo en entornos hostiles.

Recomendado para racks de PLC en los sectores de fabricación, servicios públicos y energía.

Preguntas frecuentes

• ¿Cuál es la función principal de este módulo?
• Combina la detección de entradas digitales y el control de salidas en una sola unidad.
• ¿Cómo detecto un fusible quemado?
• Utilice el indicador LED rojo asignado a los fallos de salida.
• ¿Puede funcionar en entornos con mucho ruido?
• Sí, incluye potentes funciones de protección EMC y ESD.
• ¿Cuál es la práctica de cableado recomendada?
• Utilice cables blindados y separe las rutas de señal.
• ¿Cómo elegir este módulo?
• Seleccione en función del número de canales, el nivel de voltaje y la compatibilidad del sistema.
• ¿Es adecuado para aplicaciones críticas?
• Sí, es compatible con requisitos de alta fiabilidad y respuesta rápida.
