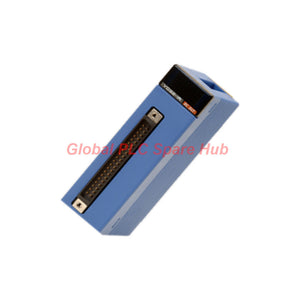

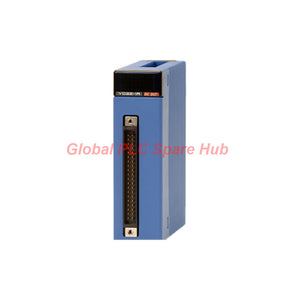

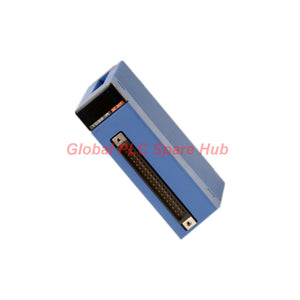

F3XD64-4F Yokogawa FA-M3 Módulo de entrada de CC de 64 puntos

Arquitectura de alta densidad y descripción funcional

La tarjeta de entrada digital de alta densidad F3XD64-4F proporciona una amplia adquisición de señales para configuraciones de automatización complejas. Diseñado por Yokogawa dentro de la robusta familia de controladores FA-M3, este módulo F3XD64-4F integra 64 canales individuales de 12 V CC, compatibles con entradas de colector o fuente, en una sola ranura compacta.

Especificaciones técnicas detalladas

Compatibilidad del sistema e integración de hardware

• Colocación en el chasis: Se monta directamente en las ranuras de la unidad base FA-M3 estándar sin ocupar los lazos de alimentación externos.
• Arquitectura de cableado: Utiliza dos conectores precableados de 40 pines para conectarse perfectamente con paneles de distribución y bloques de conversión de terminales.
• Agrupación común: Configurado en 8 bloques comunes aislados para soportar de forma segura configuraciones mixtas de polaridad de sensores.

Capacidades integradas de diagnóstico y filtrado

• Filtrado de ruido configurable: Los intervalos de muestreo seleccionables por software (de 0 µs a 1 ms) suprimen el ruido transitorio de línea en entornos industriales ruidosos.
• Protección térmica contra sobrecargas: El diseño interno gestiona la disipación de calor de manera eficiente mientras opera bajo la restricción máxima del 60 % de ON simultáneo.
• Consulta del estado lógico: El procesador base monitorea continuamente la integridad de la comunicación del bus y los registros de estado de los canales.

Perspectiva global de repuestos para PLC y experiencia de campo

Nuestros especialistas de campo en automatización despliegan con frecuencia la unidad F3XD64-4F en sistemas de clasificación discreta de alta densidad donde el espacio en el gabinete es críticamente limitado. Durante una reciente actualización de un transportador de alta velocidad, los técnicos notaron cambios de bits intermitentes causados por el ruido de alta frecuencia del variador. Ajustar el filtro de muestreo de entrada de 0 µs a 250 µs eliminó instantáneamente los disparos falsos mientras preservaba los tiempos de respuesta precisos de los sensores ópticos.

Consejo de ingeniería de campo: Al cablear 64 canales a través de los dos conectores de 40 pines, agrupe y asegure siempre sus cables planos prefabricados lejos de las líneas de alta tensión de los motores para evitar el acoplamiento electromagnético.

Escenarios de aplicación típicos y maquinaria objetivo

• Matrices de monitoreo de sensores de proximidad y fotoeléctricos de alta densidad.
• Líneas automatizadas de clasificación de paquetes y desvío de paquetes en almacenes.
• Maquinaria de embalaje compleja con densos lazos de seguridad de interbloqueo multipunto.

Guía de selección y compra para ingenieros

• Verifique que el voltaje de funcionamiento de su dispositivo de campo coincida estrictamente con el rango de 10,2 V a 13,2 V CC requerido por esta variante de 12 V.
• Calcule su carga de sensores activos para garantizar que no más del 60 % de los 64 puntos permanezcan encendidos simultáneamente.
• Confirme que la fuente de alimentación de su rack base pueda soportar el consumo de corriente interno de 100 mA a 5 V CC.

Logística, cumplimiento y protección de la garantía

• Términos de la garantía: Totalmente cubierta por una Garantía de Calidad de 12 meses.
• Velocidad de cumplimiento: Procesamiento de despacho rápido en un plazo de 24 a 48 horas.
• Mensajería global: Envío aéreo internacional seguro a través de FedEx, UPS y DHL.
• Contenido del paquete: 1 x módulo Yokogawa F3XD64-4F, protección antiesática, folleto de inserción técnica.

Preguntas frecuentes (FAQ)

P: ¿Puede el módulo F3XD64-4F manejar entradas de sensores estándar de 24 V CC directamente?

R: No, este modelo está diseñado específicamente para un rango de voltaje de entrada nominal de 12 V CC y no funcionará correctamente con señales de 24 V.

P: ¿Cuál es el propósito de la limitación del 60 % de ON simultáneo?

R: Evita una acumulación térmica interna excesiva dentro de la circuitería de alta densidad de 64 canales durante la operación continua.

P: ¿Cómo conecto los cables de campo externos a los dos conectores de 40 pines?

R: Debe usar cables de conectores precableados de 40 pines compatibles vinculados a bloques de conversión de terminales intermedios.

P: ¿Qué pasos de solución de problemas debo seguir si un bloque completo de 8 puntos deja de responder?

R: Verifique la conexión común compartida para ese grupo específico de 8 puntos y verifique la estabilidad de la fuente de alimentación de campo de 12 V CC.

P: ¿Cómo elijo entre los 4 niveles seleccionables del filtro de respuesta de entrada?

R: Use 0 µs para aplicaciones de temporización de alta velocidad instantáneas, o seleccione hasta 1 ms para filtrar el rebote de contacto eléctrico y el ruido de línea.
