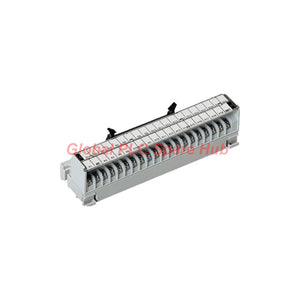

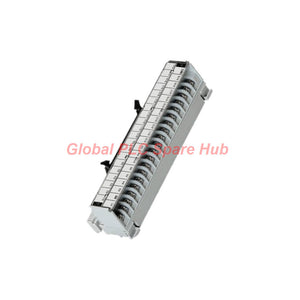

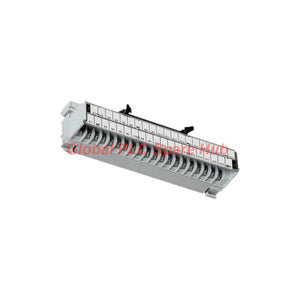

Unidad DIN de bloque de interfaz de 40 canales Yokogawa TA50-2N

Arquitectura de interconexión y descripción general de la estructura

El adaptador de bloque de terminales TA50-2N conecta de manera eficiente las tarjetas de E/S de alta densidad con el cableado de campo. Diseñada por Yokogawa, esta unidad de interfaz TA50-2N consolida 40 canales de señales discretas mediante un conector conforme al estándar MIL que se conecta a robustos tornillos M3.

Especificaciones mecánicas y eléctricas

Compatibilidad del sistema y módulos incompatibles

• Sistemas compatibles: Se combina con los cables planos preensamblados estándar de Yokogawa y las tarjetas de E/S digitales de alta densidad.
• Aviso de incompatibilidad: No se puede utilizar con los módulos especializados F3YP04, F3YP08, F3YP14, F3YP18, F3YP22, F3YP24, F3YP28, F3NC32 y F3NC34.
• Dimensiones físicas: Carcasa moldeada gris diseñada para una disposición ordenada y adyacente en riel DIN dentro de armarios de distribución.

Funciones integradas de diagnóstico y protección

• Seguridad mecánica: Los dos tornillos de sujeción M4 de la base evitan que las vibraciones los aflojen en maquinaria industrial pesada.
• Claridad de polaridad: Los terminales numerados con un paso de 6 mm evitan errores de cableado cruzado durante el seguimiento de señales en múltiples puntos.
• Continuidad de la señal: Los pines dorados del conector plano mantienen trayectorias de señal de baja resistencia en zonas con altas vibraciones.

Perspectiva del HUB de repuestos PLC global y experiencia de campo

Nuestro equipo de ingeniería de automatización integra con frecuencia el bloque de terminales TA50-2N al pasar de cables planos a cableado de campo de calibre grueso en armarios de control reducidos. Durante un reciente proyecto de migración en una planta química, los técnicos utilizaron este adaptador para convertir de forma segura las salidas de 40 canales del controlador y mantener la integridad de las señales aisladas de 24 V CC a través de largas bandejas de cables.

Consejo de ingeniería de campo: Verifique siempre el número de pieza del módulo de destino en la lista de exclusión antes de realizar el pedido, ya que los módulos de posición especializados requieren interfaces de conversión dedicadas.

Escenarios de aplicación típicos y maquinaria de destino

• Paneles de distribución de armarios de control que conectan racks de PLC con sensores de campo.
• Centros de distribución de señales de actuadores multieje en líneas de montaje automatizadas.
• Arreglos de cableado de alta densidad para lámparas indicadoras discretas y consolas de pulsadores.

Guía de selección y compra para ingenieros

• Confirme que la corriente total del lazo no supere el umbral de 0,5 A por punto del bloque de terminales.
• Asegúrese de que su cableado de campo utilice terminales de crimpaje sin soldar compatibles con un diámetro exterior inferior a 5,8 mm para tornillos M3.
• Verifique el espacio libre físico del armario para un montaje en riel DIN de 35 mm o la fijación directa al panel con tornillos M4.

Logística, cumplimiento y protección de la garantía

• Condiciones de la garantía: Totalmente respaldada por una garantía de calidad de 12 meses.
• Velocidad de procesamiento: Procesamiento rápido de envíos en un plazo de 24 a 48 horas.
• Mensajería global: Envío internacional seguro a través de FedEx, UPS y DHL.
• Contenido del paquete: 1 bloque de terminales Yokogawa TA50-2N, clips de montaje y hoja de instrucciones técnicas.

Preguntas frecuentes (FAQ)

P: ¿Puedo utilizar el bloque de terminales TA50-2N con los módulos de comunicación F3NC32 de Yokogawa?

R: No, el TA50-2N es explícitamente incompatible con F3NC32, F3NC34 y determinados módulos de la serie F3YP debido a diferencias en la asignación de pines.

P: ¿Cuál es el tamaño máximo de cable compatible con los tornillos de los terminales M3?

R: Los bloques de terminales admiten conductores de hasta 1,25 mm² de tamaño máximo mediante terminales sin soldar de menos de 5,8 mm.

P: ¿Se requiere una fuente de alimentación externa para alimentar la unidad TA50-2N?

R: No, este es un dispositivo pasivo de paso; no requiere alimentación externa y simplemente redirige las señales de campo entrantes.

P: ¿Cómo fijo el bloque de terminales a la placa posterior del armario de control?

R: Puede montarlo en un riel DIN estándar de 35 mm de ancho o fijarlo directamente utilizando los dos tornillos de sujeción M4.

P: ¿Qué tipo de conector de cable plano incorpora la unidad?

R: Está equipado con un conector de 40 pines HIF3BA-40PA-2.54DSA (71) conforme al estándar MIL.
