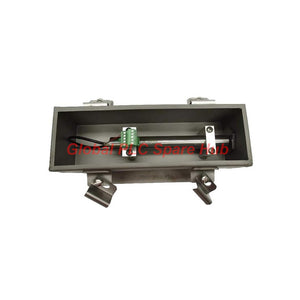

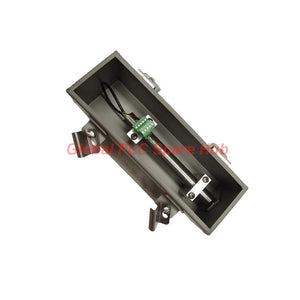

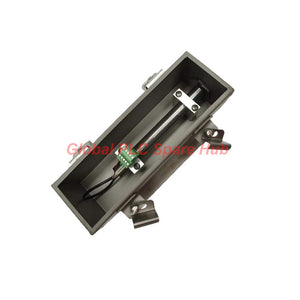

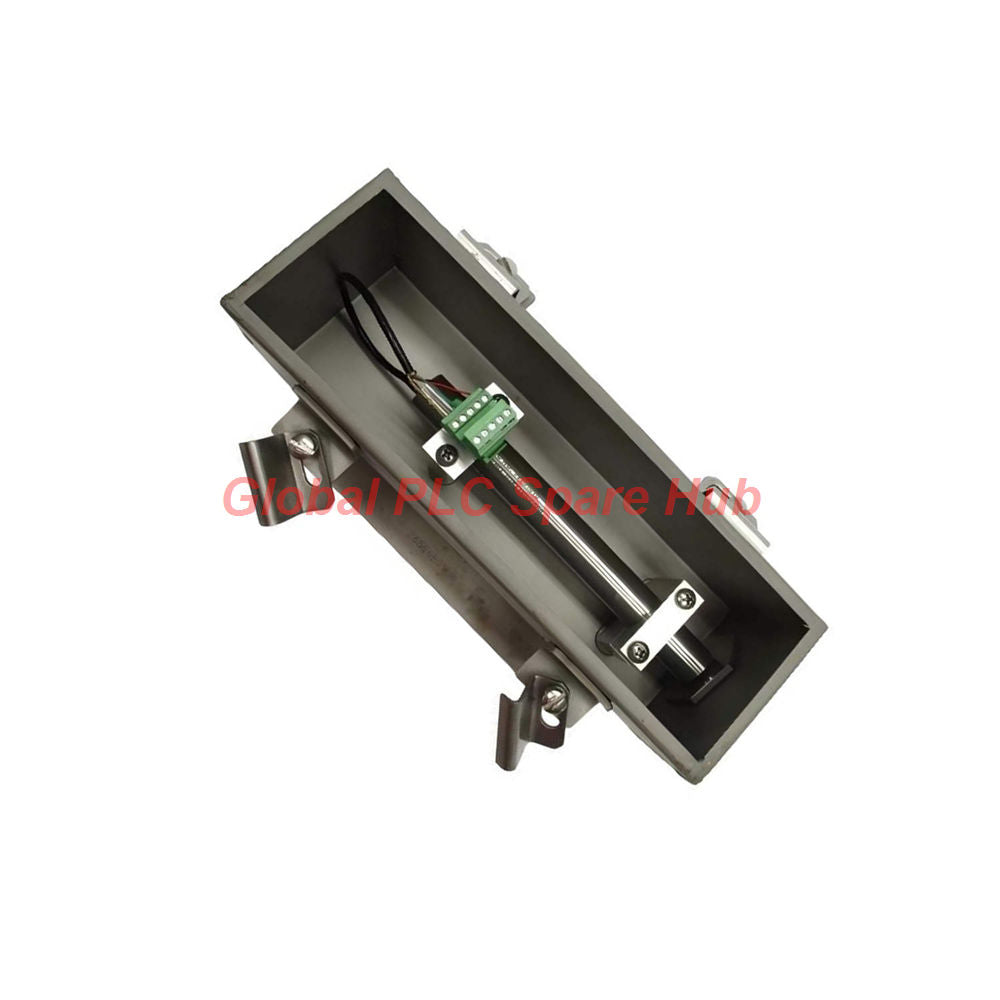

135613-13-00 Conjunto de transductor de alta temperatura Bently Nevada

Descripción general

Diseñado para condiciones térmicas extremas, el conjunto de transductor de expansión de carcasa de alta temperatura 135613-13-00 de Bently Nevada monitorea el crecimiento térmico en maquinaria rotativa pesada. Este sistema de sensor LVDT de corriente continua (CC) convierte el desplazamiento mecánico lineal en una señal de voltaje CC proporcional, garantizando una retroalimentación estructural confiable durante los ciclos severos de arranque y carga continua.

Índice técnico principal

Desglose del sufijo del modelo y la configuración

• Modelo base del conjunto: Plataforma de transductor CC de alta temperatura 135613.
• Opción de rango lineal (-13): Configura la unidad para un rango de recorrido extendido de 101,6 mm (4,0 in) combinado con una varilla de núcleo de 228,6 mm (9,00 in).
• Opción de retorno por resorte (-00): Designa la operación sin un resorte de retorno mecánico interno, utilizando acoplamientos mecánicos sólidos.

Perspectiva de Global PLC Spare HUB

Los datos de mantenimiento de campo de activos de generación de energía de alta temperatura demuestran que el monitoreo del crecimiento térmico en condiciones ambientales extremas requiere un acondicionamiento de señal robusto. Los técnicos que instalen el 135613-13-00 deben verificar que la alimentación de lazo entrante se mantenga dentro del rango de +13,5 a +26 Vcc para evitar caídas de voltaje en tramos de cable largos. Garantizar la alineación mecánica adecuada del extremo del núcleo 6-40 UNF-2B elimina la fricción por carga lateral, asegurando la fidelidad de la señal a largo plazo en los recintos de turbinas de vapor de alta vibración.

Aplicaciones recomendadas e integración de equipos

• Turbinas de vapor de alta capacidad: Mide la expansión térmica diferencial entre las carcasas de la turbina y las placas de base de la cimentación.
• Turbinas de gas de alta potencia: Rastrea el crecimiento de la carcasa para evitar el roce interno durante las transiciones térmicas de alta temperatura.
• Monitoreo de la carcasa del compresor: Evalúa la distorsión axial y radial del bastidor bajo operación industrial continua de alta carga.
• Enclavamientos de seguridad de turbomaquinaria: Se conecta directamente con los bastidores de instrumentación de supervisión de turbinas (TSI) para activar paradas de protección si la expansión supera los umbrales de seguridad.

Diagnósticos avanzados integrados y seguimiento de señales

• Filtrado de salida de bajo ruido: Mantiene el ruido de la señal de salida por debajo de 10 mV para garantizar una transmisión de datos analógicos limpia.
• Mitigación de la deriva: La compensación del coeficiente de temperatura evita la acumulación de errores térmicos en entornos calurosos.
• Blindaje electromagnético: Cumple con las normas EN 61000-6-2 y EN 61000-6-4 para resistir la interferencia EMI/RFI industrial.

Cumplimiento, logística y términos de garantía

• Despacho rápido de pedidos: Manejo y despacho global garantizados dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Envío global exprés: Entregado de forma segura a través de transportistas internacionales de confianza, incluidos FedEx, UPS y DHL.
• Garantía de calidad: Totalmente protegido por una garantía operativa integral de 12 meses a partir de la fecha de compra.

Preguntas frecuentes (FAQ)

P1: ¿Qué ventaja específica ofrece el 135613-13-00 en entornos de turbinas de alta temperatura?

R1: Cuenta con compensación térmica interna especializada y una robusta construcción de acero inoxidable diseñada para soportar temperaturas de operación de hasta +85 °C sin deriva de la señal.

P2: ¿Cómo modifica la opción de rango lineal -13 la capacidad de medición física de la unidad?

R2: El sufijo -13 configura el sensor con un rango de recorrido de 101,6 mm (4,0 in) utilizando una varilla de núcleo de 228,6 mm (9,00 in) para un seguimiento extendido del desplazamiento.

P3: ¿Qué pasos de solución de problemas deben seguir los ingenieros si el voltaje de salida CC supera el rango normal de +1 a +6 Vcc?

R3: Verifique que el núcleo mecánico no haya llegado al tope en ninguna dirección, revise si hay soportes de montaje flojos y confirme que el voltaje de suministro sea estable por encima de +13,5 Vcc.

P4: ¿Por qué se prefiere la opción de resorte -00 para el monitoreo de la expansión de carcasas de alta temperatura?

R4: Operar sin retorno por resorte depende de un acoplamiento mecánico directo a la carcasa de la máquina, eliminando los riesgos de fatiga del resorte en un servicio continuo de alta vibración.

P5: ¿Qué factores deben guiar la selección al reemplazar transductores heredados con este conjunto de Bently Nevada?

R5: Confirme el espacio físico de montaje para la longitud del cuerpo de 241 mm, verifique que el sistema de control acepte una entrada analógica de +1 a +6 Vcc y asegúrese de que las temperaturas ambiente no superen los +85 °C.
