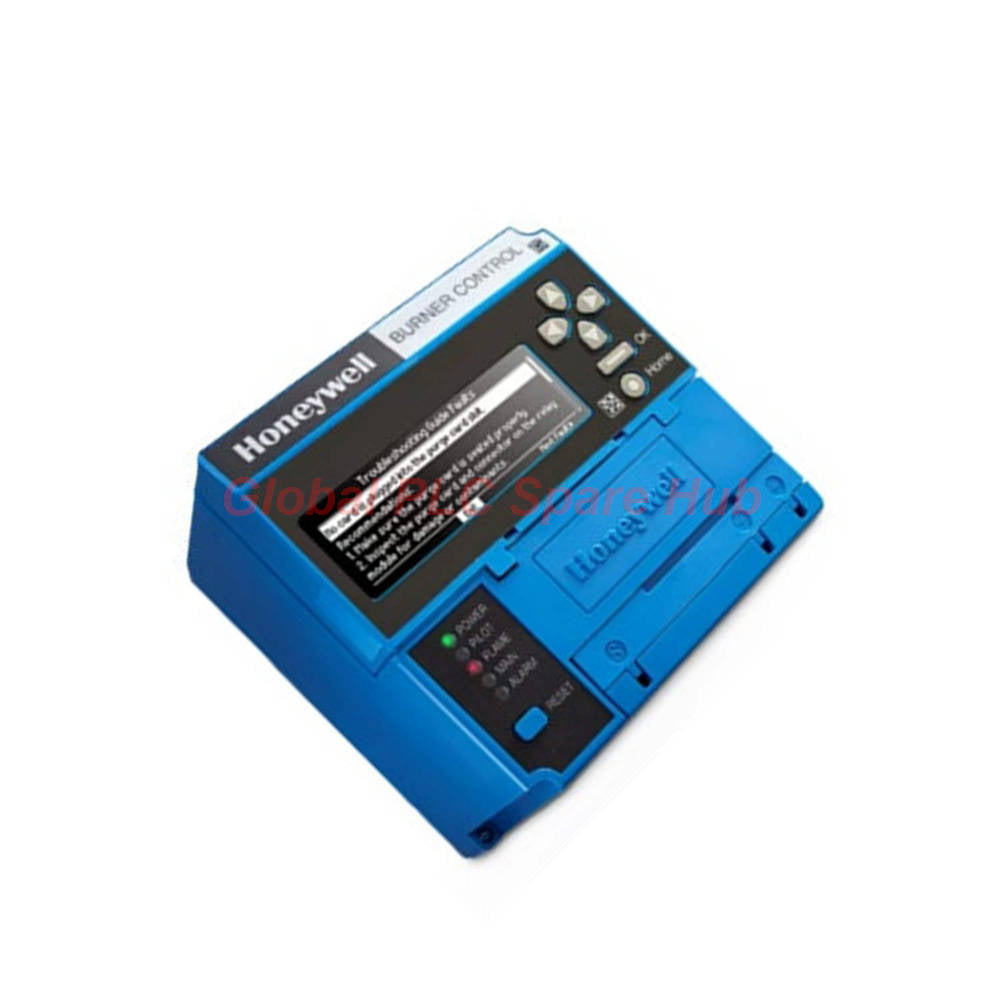

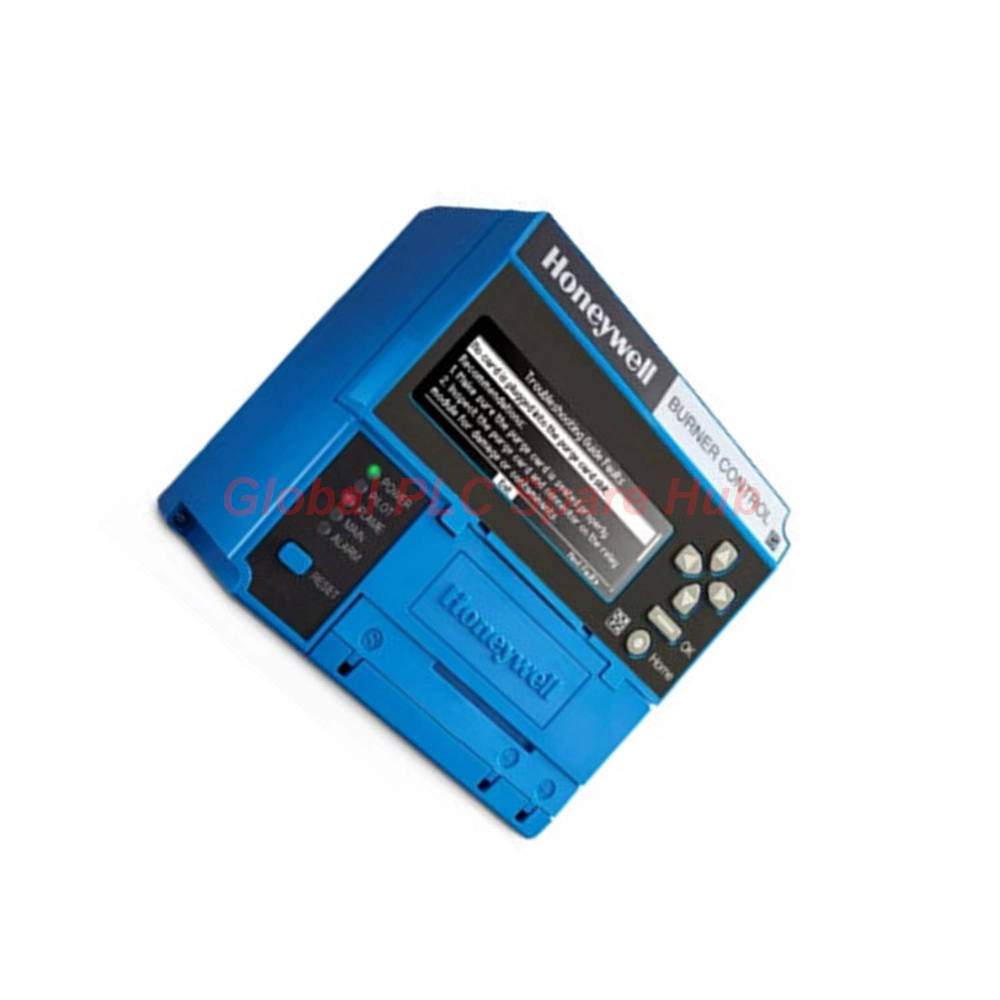

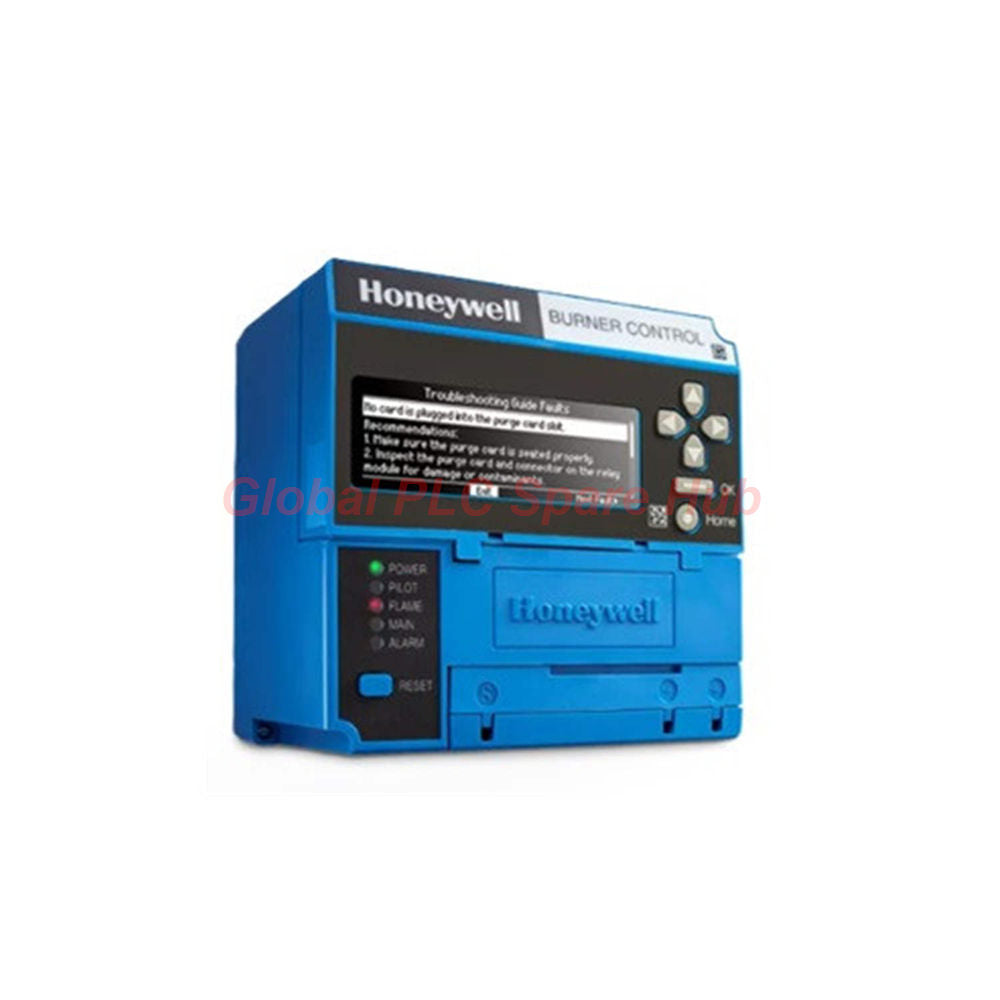

RM7800G1018 Módulo de relé Honeywell S7800 Control de quemador - En stock

Información de Global PLC Spare HUB

• El RM7800G1018 sirve como piedra angular para la gestión de quemadores basada en microprocesadores, brindando seguridad y control primarios avanzados.
• Este módulo de la serie 7800 de Honeywell integra secuenciación automática con supervisión robusta de llama para prevenir condiciones de combustión peligrosas.
• Los ingenieros valoran el RM7800G1018 por su memoria no volátil, que conserva el historial crítico de bloqueos incluso durante una pérdida total de energía.
• La inclusión del Módulo de Teclado y Pantalla (KDM) permite diagnósticos in situ inmediatos y configuración del sistema sin herramientas externas.

Parámetros técnicos centrales

• Fabricante: Honeywell
• Número de modelo: RM7800G1018
• Tipo de dispositivo: Control de programación por microprocesador
• Voltaje de funcionamiento: 120 Vca (+10, -15%) a una frecuencia de 50/60 Hz.
• Lógica de control: Secuencia de purga probada LHL-LF (bloqueo de baja temperatura - baja llama).
• Tiempo de post-purga: Fijo en 15 segundos para seguridad.
• Período de establecimiento de llama: Tiempos seleccionables para piloto (4/10 seg) y principal (10/15 seg).
• Terminación temprana de chispa: Estandarizado en 5 segundos para un control preciso del encendido.
• Clasificación ambiental: Resiste vibraciones de hasta 0.5 G en entornos industriales.
• Peso: Diseño compacto de 1 lb 10 oz (0.7 kg) para un fácil montaje en la subbase.

Diagnóstico del sistema y capacidad de diagnóstico

• Retroalimentación visual: Proporciona el estado de la secuencia a través de cinco LED integrados (Power, Pilot, Flame, Main, Alarm).
• Retención de fallas: Rastrea y almacena códigos de bloqueo específicos, ayudando a los técnicos en la resolución rápida de problemas.
• Funcionalidad de prueba: Cuenta con un interruptor Run/Test de 5 funciones para permitir la verificación manual de las válvulas de encendido y piloto.
• Acceso eléctrico: Incluye puntos de acceso frontales para verificar voltajes externos sin desconectar el módulo.
• Autodiagnóstico: Realiza comprobaciones internas continuas para detectar fallas de componentes dentro del hardware RM7800G1018.

Aplicaciones industriales y compatibilidad de hardware

• Secuenciación de quemadores: Diseñado para aplicaciones de quemadores automáticos de gas, aceite o combustible combinado.
• Infraestructura requerida: Debe combinarse con subbases de cableado universales Q7800A o Q7800B.
• Detección de llama: Totalmente compatible con amplificadores de señal de llama R7847, R7848, R7849, R7851 y R7861.
• Purga personalizable: Utiliza tarjetas de temporizador de purga enchufables ST7800A para cumplir con los requisitos específicos de calderas u hornos.
• Entornos operativos: Adecuado para sistemas de calefacción comerciales e industriales que requieren salvaguardas con certificación UL.

Preguntas frecuentes estratégicas y guía de compra

• ¿Cómo cambio el tiempo de prepurga en el RM7800G1018?
• El tiempo no está programado en el módulo en sí; debe instalar una tarjeta de temporizador de purga ST7800A específica en el módulo.
• ¿Qué significa "Purga probada LHL-LF" para el arranque de mi sistema?
• Asegura que el sistema inicie la prepurga a fuego alto (si está configurado) pero requiere un retorno a la posición de fuego bajo antes del encendido.
• Consejo de selección: ¿Puedo actualizar una serie R4140 antigua al RM7800G1018?
• Sí, la serie 7800 es la ruta de actualización estándar, pero debe reemplazar la subbase antigua por una base de la serie Q7800.
• ¿Por qué se incluye el Módulo de Teclado y Pantalla (KDM) en este paquete?
• La pantalla S7800 es esencial para leer los códigos de falla detallados y el tiempo de secuencia proporcionados por la lógica del RM7800G1018.
• Nota de experiencia: ¿Cómo debo manejar un bloqueo frecuente de "Señal de llama"?
• Primero, verifique el amplificador enchufable y la alineación del detector de llama; los diagnósticos del RM7800G1018 le indicarán la intensidad exacta de la señal.
