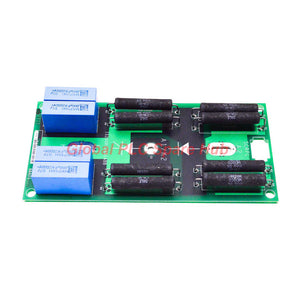

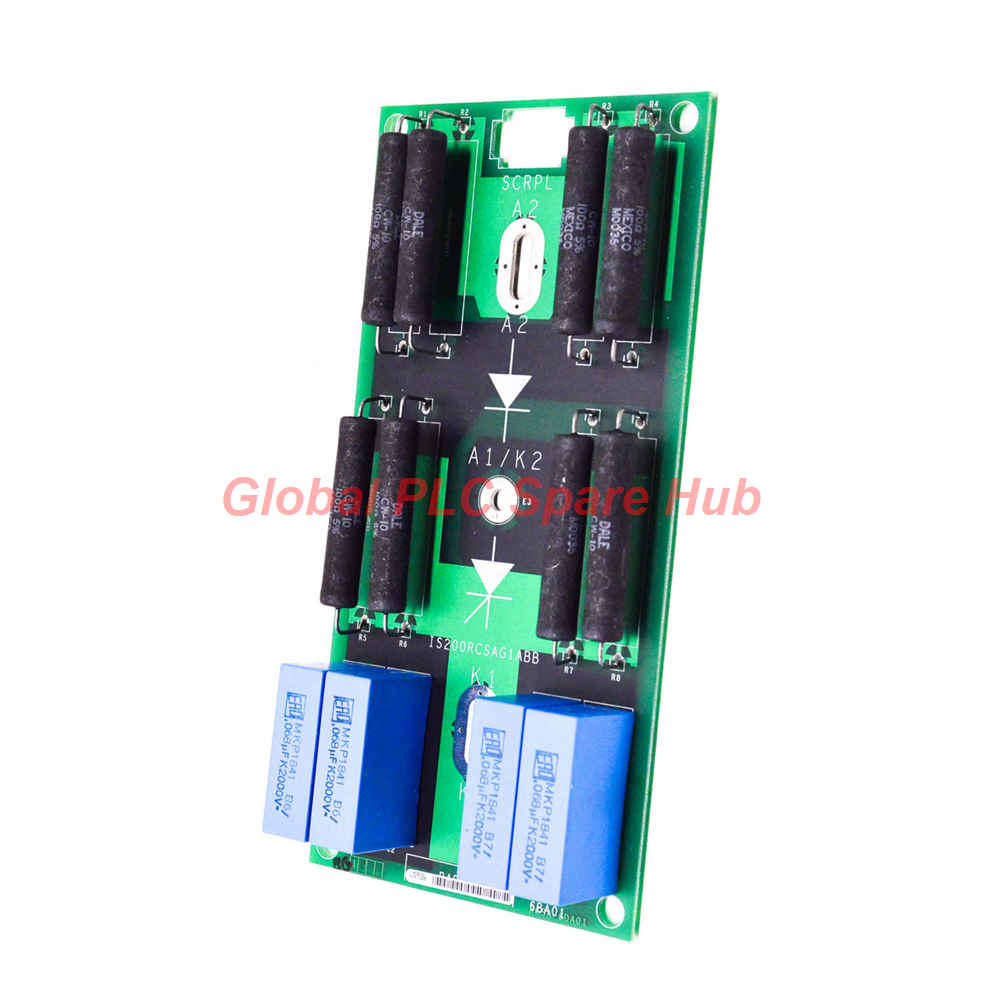

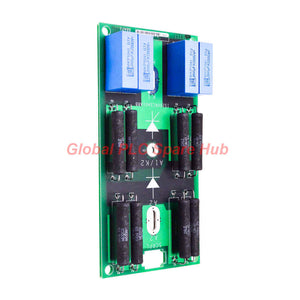

IS200RCSAG1ABB Tarjeta de Snubber RC GE EX2100 | Módulo Speedtronic Mark VI

IS200RCSAG1ABB Placa amortiguadora RC de GE EX2100 | Módulo Speedtronic Mark VI

La IS200RCSAG1ABB es una placa amortiguadora RC esencial diseñada por General Electric para el Sistema de Control de Excitación EX2100 y la serie Speedtronic Mark VI. Este módulo cumple una función protectora crítica en arquitecturas de conversión de alta potencia, específicamente para fuentes no regenerativas de las series Innovation de 1800 y 1000. Al utilizar redes de resistencias-condensadores de precisión, la placa absorbe transitorios de alto voltaje generados durante la conmutación rápida de SCR, lo que garantiza la fiabilidad a largo plazo de los semiconductores de potencia.

Especificaciones técnicas

• Número de pieza: IS200RCSAG1ABB
• Función: Circuito amortiguador RC de bastidor 1800/1000
• Circuitos: Redes R/C duales idénticas (para protección de SCR y diodos)
• Fuente de alimentación: 25 V CC
• Temperatura de funcionamiento: -35 °C a 65 °C
• Dimensiones: 23,8 cm (alto) x 8,6 cm (ancho)
• Montaje: Soporte mecánico pasivo a través de módulos de potencia SCR/diodo
• Recubrimiento: Recubrimiento de PCB industrial estándar

Integridad diagnóstica y protectora

La IS200RCSAG1ABB actúa como un guardián pasivo para los puentes de excitación. Su principal valor diagnóstico radica en su capacidad para suprimir transitorios de voltaje y limitar la velocidad de aumento de voltaje (dv/dt) en los dispositivos de potencia. Al unir los terminales del ánodo y el cátodo, la placa evita el disparo involuntario del SCR y minimiza la interferencia electromagnética (EMI) que de otro modo podría propagarse a través de su sistema de control de turbina.

Perspectiva de Global PLC Spare HUB

Desde una perspectiva de ingeniería, la IS200RCSAG1ABB es una obra maestra de protección pasiva. Con frecuencia recomendamos este módulo para operadores que gestionan grandes accionamientos de turbinas donde la longevidad de los semiconductores no es negociable. Su diseño robusto y de soporte garantiza que los picos de conmutación de alto voltaje se disipen de manera eficiente, evitando daños catastróficos en el aislamiento en los conjuntos de turbinas de gas, vapor y viento.

Aplicaciones y despliegue

• Compatibilidad del sistema: Serie GE EX2100, Speedtronic Mark VI, accionamientos de la serie Innovation.
• Casos de uso típicos: Supresión de transitorios de alto voltaje, aislamiento de circuitos de accionamiento de puerta y optimización de EMC en conjuntos de puente de alta potencia.

Logística y garantía

• Envío: Envío rápido a través de FedEx, UPS o DHL con procesamiento en 24-48 horas.
• Garantía: Todas las unidades incluyen una garantía de calidad de 12 meses.

Preguntas frecuentes de expertos

P: ¿Por qué esta placa carece de puentes o indicadores de diagnóstico activos?
R: Como interfaz pasiva dedicada, está diseñada para una integración mecánica permanente con la pila de SCR/diodos, centrándose por completo en la amortiguación de sobretensiones en lugar del control activo.

P: ¿Cómo me aseguro de la compatibilidad con mi pila de SCR existente?
R: La placa está diseñada específicamente para unidades de la serie Innovation de bastidor 1800 y 1000. Asegúrese de que la huella física se alinee con la estructura de montaje de su módulo de fase durante la instalación.

P: ¿Puede esta placa ayudar con los problemas de EMI en mi gabinete?
R: Sí, al amortiguar eficazmente los picos de voltaje en la fuente, minimiza el ruido eléctrico que puede interferir con la lógica de control sensible en los módulos cercanos.

P: ¿Cuáles son los riesgos de operar sin un amortiguador funcional?
R: Sin la red R/C, los semiconductores están expuestos a transitorios de voltaje que pueden exceder sus umbrales de ruptura, lo que lleva a una falla prematura del dispositivo o a un comportamiento de conmutación errático.

P: ¿Cuál es la forma correcta de manejar la instalación para este modelo?
R: Siempre verifique que el sistema esté completamente bloqueado antes de realizar el mantenimiento. La placa debe estar firmemente sujeta a los módulos de potencia para garantizar tanto la estabilidad mecánica como el puente eléctrico adecuado.
