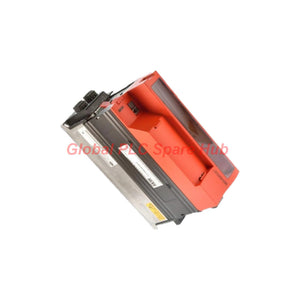

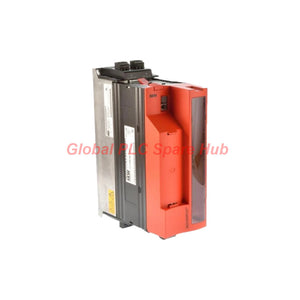

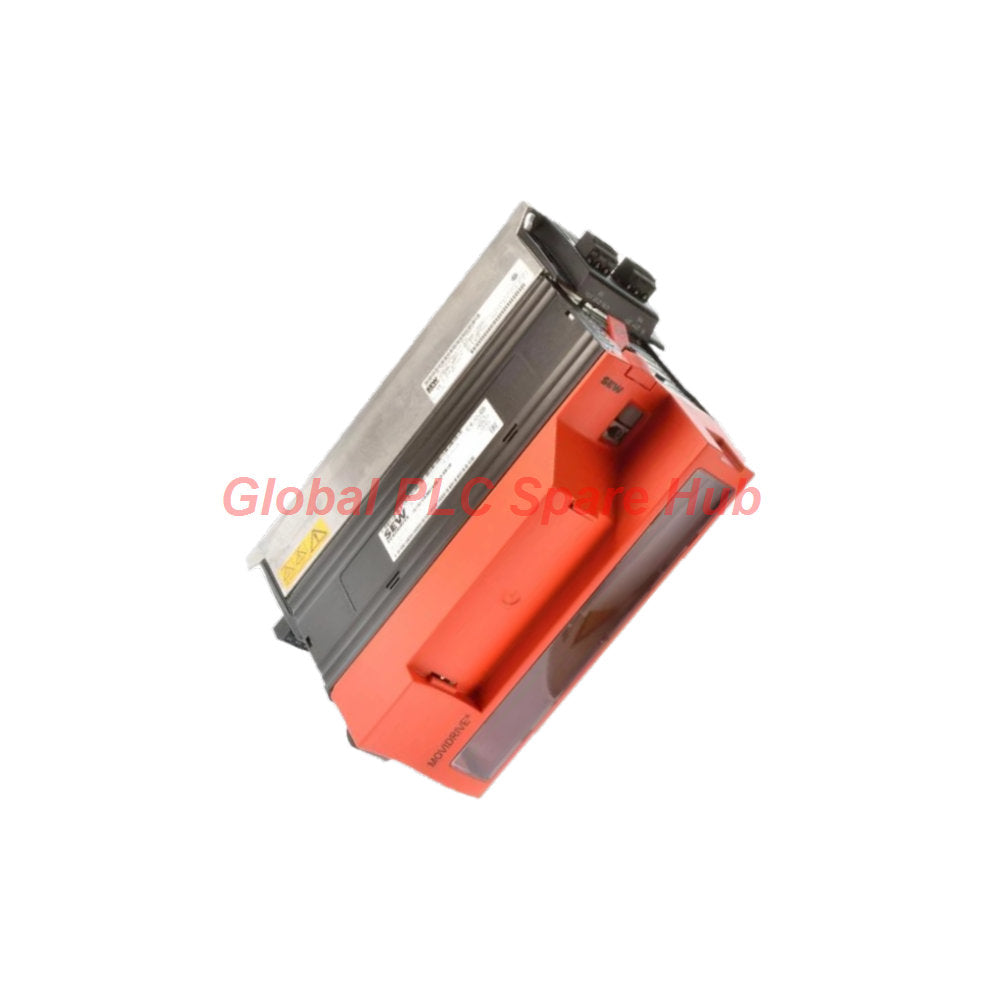

MDX61B0022-5A3-4-00 SEW MOVIDRIVE B Inversor de frecuencia

MDX61B0022-5A3-4-00 | Variador de frecuencia SEW MOVIDRIVE B

El SEW MDX61B0022-5A3-4-00 es un variador de frecuencia de la serie MOVIDRIVE B, diseñado para sistemas de alimentación de CA trifásica y aplicaciones con motores de 2,2 kW (3 HP). Su configuración incluye una designación de cuatro cuadrantes con chopper de freno y una especificación de supresión de interferencias de radio C2.

Para los ingenieros de accionamientos, la selección debe comenzar con la placa de características del motor, la tensión de alimentación, la corriente nominal de salida, el perfil de carga, los requisitos de frenado y las limitaciones de instalación en el armario. El código del modelo también identifica detalles importantes de la configuración que deben coincidir al sustituir un variador instalado.

01 | Matriz de especificaciones del variador

Nota sobre los datos técnicos: La fuente también indica «salida 0-VIN», pero no define claramente el término. Aquí no se considera una especificación confirmada de la tensión de salida. Consulte la placa de características original o la documentación de SEW-EURODRIVE antes de utilizar este valor para cálculos de ingeniería.

02 | Desglose de la configuración — Decodificar el código de pedido

La referencia completa de pedido puede organizarse en bloques funcionales. Las descripciones a continuación siguen la información de configuración suministrada para este producto; verifique el código completo con la documentación de pedidos del fabricante antes de seleccionar un sustituto.

Configuración completa: MDX61B0022-5A3-4-00 — Variador de frecuencia SEW MOVIDRIVE B, clase de 2,2 kW, alimentación trifásica de 380–500 V CA, designación de supresión C2 y configuración de cuatro cuadrantes con chopper de freno.

03 | Cómo se integra el variador en un sistema de control de motores

• Control de velocidad: Varía la velocidad de funcionamiento del motor dentro de los límites compatibles del variador y del motor. El modo de control real y el rendimiento alcanzable dependen de la configuración.
• Aceleración y desaceleración: Proporciona transiciones de velocidad controladas cuando los parámetros de rampa se configuran para la inercia y el ciclo de funcionamiento de la máquina.
• Aplicaciones de frenado: La configuración de chopper de freno indicada es relevante cuando la aplicación genera energía de frenado. La resistencia de frenado, el cableado, el ciclo de trabajo y los límites térmicos deben comprobarse por separado.
• Integración con la automatización: Puede utilizarse en sistemas industriales compatibles de control de motores. Verifique la interfaz de control, las opciones disponibles, la fuente de comandos y los requisitos de retroalimentación antes de la integración.
• Planificación EMC: La designación C2 suministrada es relevante para la compatibilidad electromagnética. El enrutamiento de cables, la puesta a tierra, el blindaje y las condiciones de instalación aún deben seguir las instrucciones del fabricante.

04 | Equipos y escenarios de aplicación típicos

• Sistemas de transporte: Ajusta la velocidad del motor para igualar el flujo de material y la secuencia de producción.
• Maquinaria de embalaje: Coordina los cambios de velocidad del motor con los ciclos de la máquina, sujeto al rendimiento de posicionamiento y sincronización requerido.
• Mezcladores y equipos de proceso: Controla la velocidad de rotación según la receta del proceso y el perfil de carga mecánica.
• Equipos de manipulación de materiales: Soporta una aceleración y desaceleración controladas cuando la clasificación del variador y el diseño de frenado son adecuados.
• Modernización de maquinaria industrial: Sustituye un variador instalado cuando el motor, la alimentación, el arreglo de frenado, la interfaz de control y los requisitos de montaje son compatibles.

Estos son ejemplos potenciales de aplicaciones, no una garantía de idoneidad para cada máquina. Las cargas de alta inercia, el frenado frecuente, el servicio de par constante y las altas temperaturas ambiente pueden requerir una reducción adicional de la capacidad o una configuración de variador diferente.

05 | Secuencia de instalación y puesta en marcha

1. Verifique el motor: Registre la tensión, corriente, potencia, frecuencia, velocidad, método de conexión e información de servicio nominales de la placa de características del motor.
2. Verifique la alimentación de entrada: Confirme la tensión y frecuencia de línea trifásica con el rango de entrada especificado del variador.
3. Compruebe los espacios libres del armario: Utilice las dimensiones indicadas como referencia inicial de diseño y confirme los espacios libres de ventilación y montaje requeridos por el fabricante.
4. Inspeccione el circuito de frenado: Confirme si la aplicación requiere una resistencia de frenado y verifique su resistencia, potencia nominal, ciclo de trabajo, cableado y protección térmica con la documentación del variador.
5. Revise la instalación EMC: Siga los requisitos especificados de puesta a tierra, terminación de blindaje, enrutamiento de cables del motor y supresión de interferencias.
6. Configure los parámetros del variador: Introduzca los datos correctos del motor y los ajustes de control. Compruebe la aceleración, desaceleración, límites de corriente y la fuente de comandos antes de habilitar el funcionamiento.
7. Realice una prueba controlada: Verifique la rotación del motor, la respuesta de velocidad, el comportamiento de parada, las indicaciones de falla y el rendimiento de frenado bajo un procedimiento de puesta en marcha seguro.

Seguridad eléctrica: Aísle y asegure la alimentación antes de la instalación o el mantenimiento. El enlace de CC del variador puede permanecer cargado después de retirar la alimentación. Observe el tiempo de espera de descarga del fabricante y verifique la condición de tensión segura antes de tocar los terminales internos.

06 | Perspectiva de Global PLC Spare HUB

Cuando un variador de motor se dispara, la falla puede originarse en la alimentación, el motor, la carga mecánica, el circuito de frenado, el cableado o la configuración del variador. Un diagnóstico estructurado ayuda a prevenir disparos repetidos y la sustitución innecesaria de equipos funcionales.

• Sobrecorriente durante la aceleración: Revise la rampa de aceleración, los datos del motor, la inercia de carga, el atascamiento mecánico y el estado del cable del motor. Compare la corriente de funcionamiento medida con los límites nominales del variador.
• Disparos por bus de CC o sobretensión durante la desaceleración: Compruebe la rampa de desaceleración, la inercia de carga, la especificación de la resistencia de frenado, el cableado de la resistencia y la configuración del chopper de freno. No reduzca el tiempo de rampa sin comprobar los límites de frenado.
• El variador no arranca: Confirme la alimentación de entrada, las condiciones de habilitación, la fuente de comandos, los enclavamientos y el estado de falla activa. Verifique si el controlador está emitiendo realmente un comando de marcha válido.
• La velocidad del motor es inestable: Compruebe los parámetros de la placa de características del motor, el modo de control seleccionado, los cambios de carga mecánica, el cableado de retroalimentación si corresponde y la consistencia de los parámetros.
• El variador se dispara después de la sustitución: Compare el código completo de pedido, la configuración de opciones, el conjunto de parámetros, el cableado de control y el arreglo de frenado con la instalación original.
• Interferencia eléctrica inesperada: Inspeccione las conexiones de puesta a tierra de protección, el blindaje de cables, la separación de cables de alimentación y de señal, y las prácticas de instalación requeridas por la documentación EMC.

Consejo de ingeniería de campo: Registre el código de falla, la frecuencia de funcionamiento, la corriente de salida, la indicación del bus de CC si está disponible, la condición de carga y el momento del disparo. Esta información ayuda a distinguir una falla eléctrica de un problema de aceleración, frenado o carga mecánica.

07 | Selección de sustitución y comprobaciones de compatibilidad

Antes de pedir un sustituto para el MDX61B0022-5A3-4-00, compare el código completo del modelo y los requisitos de la aplicación en lugar de igualar únicamente la clasificación de 2,2 kW.

• Confirme el requisito de alimentación trifásica de 380–500 V CA.
• Iguale la corriente nominal y el servicio de funcionamiento del motor con la clasificación de salida verificada del variador.
• Compruebe la configuración de cuatro cuadrantes y chopper de freno con los requisitos de frenado de la máquina.
• Confirme la designación de supresión C2 y los requisitos EMC de la instalación.
• Verifique las interfaces de control, las opciones instaladas, la copia de seguridad de parámetros y los arreglos de comunicación.
• Compruebe las dimensiones de montaje, los espacios libres de ventilación y las condiciones térmicas del armario.

Un variador con la misma potencia nominal puede no ser un sustituto directo si su clasificación de corriente, capacidad de sobrecarga, arreglo de frenado, configuración de opciones o interfaz de control difieren. Obtenga la documentación técnica aplicable de SEW-EURODRIVE antes de aprobar una sustitución.

08 | Garantía, despacho y envío

• Producto: Variador de frecuencia SEW MDX61B0022-5A3-4-00 MOVIDRIVE B.
• Estado: Nuevo y original, sujeto a confirmación de pedido y stock.
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Plazo objetivo de despacho: Dentro de las 24–48 horas posteriores a la confirmación del pedido y del stock, sujeto a los requisitos de procesamiento.
• Métodos de envío: FedEx, UPS o DHL, sujetos a la disponibilidad del destino y del servicio.
• Asistencia para cotización: Proporcione el código completo del modelo, la cantidad, el país de destino, la clasificación del motor y los requisitos de frenado para una comprobación de compatibilidad más precisa.

09 | Preguntas frecuentes

P1. ¿Un motor de 2,2 kW es automáticamente compatible con este variador?

No necesariamente. Compare la corriente nominal, tensión, conexión, servicio y condiciones de funcionamiento del motor con las clasificaciones verificadas del variador. Dos motores con la misma clasificación de potencia pueden requerir una capacidad de corriente o un rendimiento de sobrecarga diferente.

P2. ¿El chopper de freno significa que se incluye una resistencia de frenado?

La configuración suministrada identifica un chopper de freno, pero no confirma que se incluya una resistencia de frenado. Compruebe el contenido del pedido y el manual del variador, y luego seleccione una resistencia que cumpla con los requisitos especificados de resistencia, potencia, ciclo de trabajo y térmicos.

P3. ¿Qué debo comprobar antes de reutilizar los parámetros del variador antiguo?

Confirme que el sustituto tenga la misma configuración de hardware, conjunto de opciones, características del motor e interfaz de control. Revise los datos del motor, las fuentes de comandos, los límites de velocidad, las rampas, los ajustes de frenado y los umbrales de protección antes de habilitar el motor. No asuma que todos los parámetros se transfieren sin cambios.

P4. ¿Por qué un variador podría dispararse solo cuando una máquina se detiene?

Durante la desaceleración, una carga de alta inercia puede devolver energía al enlace de CC del variador. Revise el código de falla, el tiempo de desaceleración, la inercia de carga y el circuito de frenado. Compruebe las especificaciones del chopper de freno y de la resistencia antes de cambiar los parámetros de parada o aumentar el servicio de frenado.

P5. ¿Qué información es más útil al solicitar una cotización de sustitución?

Proporcione el número de modelo completo MDX61B0022-5A3-4-00, una fotografía clara de la placa de características, la tensión y corriente nominal del motor, la tensión de alimentación, los detalles de la resistencia de frenado si está instalada y la aplicación de la máquina. Esto ayuda a identificar diferencias de configuración que una comparación basada únicamente en la potencia nominal podría pasar por alto.
