MC07B0550-5A3-4-00 SEW-Eurodrive Inversor de frecuencia | Control MOVITRAC B

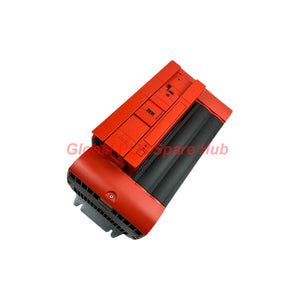

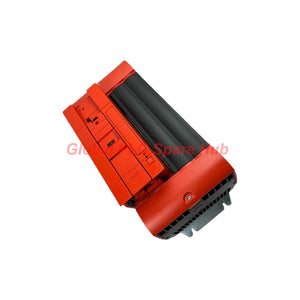

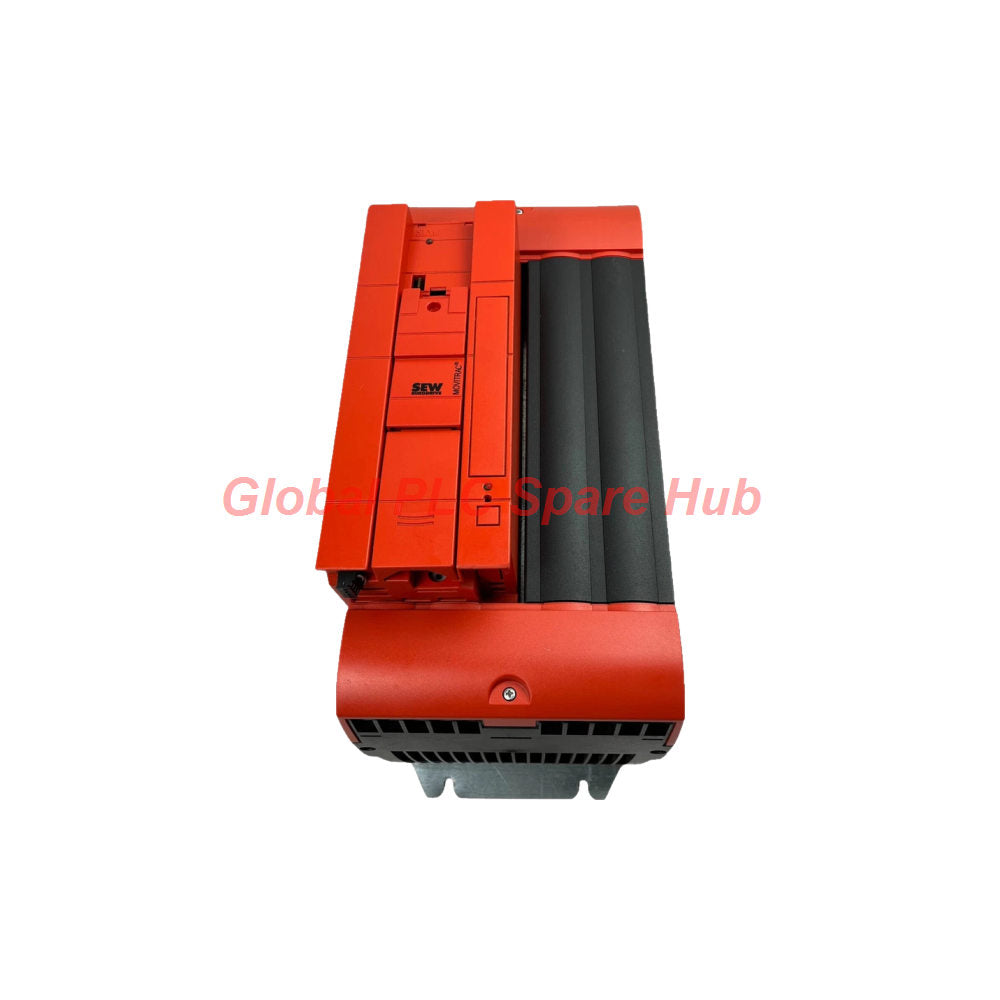

SEW-Eurodrive MC07B0550-5A3-4-00 | Inversor de frecuencia MOVITRAC® 07B

El MC07B0550-5A3-4-00 es un inversor de frecuencia de alta potencia de la gama SEW-Eurodrive MOVITRAC® 07B. Está diseñado para sistemas de alimentación trifásica de CA y aplicaciones de motores con una potencia nominal de 55 kW. El variador proporciona control V/f para aplicaciones que requieren velocidad de motor ajustable y funcionamiento controlado.

Con interfaces de control digitales y analógicas, salida de relé y comunicación RS-485 indicadas en las especificaciones suministradas, este variador puede integrarse en sistemas de automatización industrial. Los ingenieros deben verificar las especificaciones eléctricas exactas, las capacidades de comunicación instaladas y la compatibilidad con el motor mediante la placa de características de la unidad y la documentación aplicable de SEW antes de la puesta en marcha.

01 | Estructura del código de pedido

Segmento del código	Identificación	Notas de configuración
MC07B	Familia de productos	Plataforma de inversor de frecuencia MOVITRAC® 07B
0550	Código de modelo nominal	Asociado a la configuración especificada de 55 kW; verifique la potencia nominal exacta en la documentación de SEW
5A3	Código de configuración	Conserve este código al buscar un repuesto. Confirme su significado detallado mediante la documentación oficial de códigos de pedido.
4	Sufijo de configuración	Conserve el código exacto y verifique su significado eléctrico o de hardware en la documentación de SEW.
00	Sufijo final	Conserve este sufijo al buscar el variador instalado; confirme la definición de la opción antes de sustituirlo.

Código de pedido completo: MC07B0550-5A3-4-00

• Familia: MOVITRAC® 07B
• Código de modelo: 0550, especificado para la configuración de variador de 55 kW
• Sufijos restantes: 5A3-4-00, que deben coincidir con el hardware y la configuración de pedido requeridos

La información suministrada no define todas las posiciones de los sufijos. No infiera hardware opcional, certificaciones ni detalles de suministro basándose únicamente en el sufijo. Confirme el código completo con la placa de características original y la documentación del fabricante antes de pedir un repuesto.

02 | Especificaciones eléctricas y de control

Parámetro	Especificación
Fabricante	SEW-Eurodrive
Número de pieza	MC07B0550-5A3-4-00
Serie de productos	MOVITRAC® 07B / MOVITRAC® B
Tipo de producto	Inversor de frecuencia / variador de frecuencia
Potencia nominal del motor	55 kW
Alimentación principal	CA trifásica, especificada como 3 × 380–500 V
Referencia de alimentación nominal	400 V, trifásica
Salida nominal / Corriente de línea	105 A, según se suministra; confirme la corriente nominal exacta y si se refiere a la corriente de entrada o de salida
Nota de tensión independiente	Los datos suministrados también indican «CA 230 V» junto a la corriente de salida nominal. Este es un valor de tensión, no una corriente nominal, y requiere verificación.
Modo de control	Control V/f
Capacidad de sobrecarga	150 % durante 1 minuto, según las condiciones de funcionamiento del fabricante
Grado de protección de la carcasa	IP20
Tamaño del variador	Tamaño 5
Entradas digitales	6
Entradas analógicas	1
Salidas digitales	3
Salidas de relé	1
Interfaz de comunicación	RS-485; soporte de Modbus RTU indicado en la información suministrada. Confirme la interfaz y la configuración requeridas.
Peso aproximado	10 kg

Advertencia sobre la selección eléctrica: Confirme por separado las corrientes nominales de entrada y salida del variador. La corriente nominal de «105 A» y la nota de «CA 230 V» suministradas no son suficientes para establecer todos los límites de funcionamiento. Utilice las tablas de características del fabricante y la placa de características antes de seleccionar cables, dispositivos de protección o un variador de repuesto.

03 | Función del variador e interfaz de control

El MOVITRAC® 07B ajusta el funcionamiento del motor controlando la salida eléctrica suministrada a un motor de CA compatible. En el modo V/f, el variador regula la relación entre la tensión y la frecuencia de salida para permitir el control de velocidad.

• Ajuste de velocidad: Cambie la frecuencia de consigna para controlar la velocidad del motor dentro de los límites de funcionamiento configurados.
• Gestión de consignas digitales: Utilice las entradas digitales compatibles para señales de control como habilitación, arranque o parada, según la asignación de parámetros.
• Referencia analógica: Utilice la entrada analógica para una referencia de velocidad o señal de proceso compatible cuando esté configurada para ese fin.
• Señalización de estado: Utilice las salidas digitales y de relé para el estado del variador o las funciones de control compatibles.
• Integración en la automatización: Verifique la interfaz de comunicación instalada y la configuración antes de conectar el variador a un sistema de supervisión.

Las asignaciones y funciones de los terminales pueden depender de la configuración del variador y de los ajustes de los parámetros. Confirme el esquema de terminales correcto y el manual de la aplicación antes de cablear los circuitos de control.

04 | Equipos típicos y escenarios de aplicación

• Bombas industriales: Ajuste la velocidad del motor según las necesidades del proceso, teniendo en cuenta la curva de la bomba y los requisitos de caudal mínimo.
• Ventiladores y sistemas de ventilación: Permite el funcionamiento a velocidad variable cuando lo permiten los requisitos del motor, el caudal de aire y la presión del sistema.
• Transportadores: Proporciona una velocidad de motor ajustable para el manejo de materiales y la coordinación de la línea de producción.
• Maquinaria de proceso: Controla motores de CA compatibles en equipos de mezcla, movimiento de materiales y procesos auxiliares.
• Equipos de producción: Integre las consignas de velocidad del motor y las señales de estado en secuencias de control basadas en PLC.
• Proyectos de sustitución de variadores: Sustituya una unidad MOVITRAC® instalada tras confirmar las características del motor, la tensión de alimentación, el cableado de control, el montaje y los requisitos de parámetros.

La idoneidad de la aplicación depende de la placa de características del motor, el par requerido, el perfil de carga, los ajustes de aceleración y desaceleración y la corriente nominal verificada del variador. No elija un variador basándose únicamente en la potencia en kilovatios.

05 | Lista de verificación para la instalación y puesta en marcha

1. Verifique la placa de características: Confirme el número de pieza completo, la alimentación nominal, la corriente de salida, la potencia nominal y la configuración de hardware.
2. Compruebe el motor: Compare la tensión, corriente, frecuencia, potencia y disposición de conexión del motor con las especificaciones de salida del variador.
3. Revise la alimentación: Confirme que la tensión trifásica de entrada esté dentro del rango verificado para la variante exacta del variador.
4. Planifique la protección y el cableado: Seleccione el calibre de los conductores y los dispositivos de protección siguiendo las indicaciones del fabricante y las normas eléctricas aplicables.
5. Inspeccione la instalación: Proporcione ventilación, espacios libres, puesta a tierra y protección de carcasa adecuados. Los equipos IP20 requieren una protección adecuada al entorno de instalación.
6. Configure las señales de control: Verifique las asignaciones de las entradas digitales, la escala de la referencia analógica, las funciones de salida y el comportamiento de parada.
7. Ajuste los parámetros del motor: Introduzca los datos de la placa de características del motor y configure la aceleración, la desaceleración, los límites de velocidad y la protección contra sobrecargas según sea necesario.
8. Realice pruebas de bajo riesgo: Lleve a cabo una puesta en marcha inicial en condiciones controladas. Confirme el sentido de giro, la corriente consumida, la respuesta de velocidad y el comportamiento de parada.
9. Registre los valores de puesta en marcha: Guarde el conjunto de parámetros, los datos del motor, el historial de fallos y la configuración de control final para el mantenimiento.

Solo el personal cualificado debe realizar la instalación y la puesta en marcha. Desconecte la alimentación y siga los procedimientos del fabricante sobre el tiempo de descarga y la seguridad eléctrica antes de tocar los terminales de alimentación.

06 | Diagnóstico de fallos y resolución de problemas

Condición observada	Causa posible	Comprobaciones recomendadas
El variador no arranca	Falta la señal de habilitación, asignación de entrada incorrecta, fallo activo o alimentación no disponible	Compruebe el estado de la alimentación, la indicación de fallo del variador, los estados de las entradas digitales y la lógica de la consigna de arranque.
El motor funciona, pero la velocidad no sigue la consigna	Fuente de referencia incorrecta, escala analógica, ajustes de parámetros o cableado de control incorrecto	Verifique la fuente de referencia seleccionada, la frecuencia de consigna, el valor de la entrada analógica y los límites activos.
El variador se dispara durante la aceleración	Inercia excesiva de la carga, tiempo de aceleración corto, límite de corriente o configuración del motor inadecuada	Revise el historial de fallos, los datos del motor, los ajustes de aceleración, las condiciones de carga y la corriente nominal verificada del variador.
El motor se sobrecalienta durante el funcionamiento	Carga excesiva, funcionamiento prolongado a baja velocidad, parámetros del motor incorrectos o refrigeración inadecuada	Mida la corriente del motor, compruebe el perfil de carga, verifique los datos de los parámetros y evalúe la refrigeración del motor a baja velocidad.
La comunicación no está disponible	Cableado serie incorrecto, discrepancia de dirección o velocidad de transmisión, configuración del protocolo o opción de interfaz no compatible	Confirme la interfaz instalada, el cableado RS-485, los ajustes de comunicación, la dirección de la estación y la configuración de Modbus RTU.
El variador funciona de forma intermitente	Terminales flojos, perturbaciones de alimentación, interferencias de control o consignas externas inestables	Inspeccione las conexiones, supervise las condiciones de alimentación de entrada, revise el historial de fallos y compruebe la integridad de la señal.

Práctica de diagnóstico: Registre el código de fallo y las condiciones de funcionamiento antes de restablecer el variador. Restablecer repetidamente un disparo sin identificar su causa puede ocultar problemas incipientes del motor, la carga o la instalación eléctrica.

Perspectiva de Global PLC Spare HUB

Para la sustitución de un inversor de alta potencia, las comprobaciones más importantes son la corriente nominal real, los datos eléctricos del motor y la configuración de control del variador. Dos unidades con potencias nominales similares pueden no ser intercambiables si difieren en su capacidad de corriente, opciones de hardware o disposición de interfaces.

Antes de retirar un variador existente, guarde su conjunto de parámetros y registre la conexión del motor, la fuente de consigna, la fuente de referencia y el historial de fallos. Tras la instalación, verifique el giro del motor y la respuesta a baja velocidad antes de realizar la prueba con carga completa. Si el nuevo variador se dispara durante la aceleración, compare el perfil de carga registrado y los datos del motor antes de aumentar los tiempos de rampa o cambiar los ajustes de protección.

Las capacidades de RS-485 y Modbus RTU indicadas también deben confirmarse en la unidad real. Compruebe si el hardware y el firmware instalados admiten la función de comunicación prevista y valide el mapeo de registros antes de integrar el variador en un PLC o sistema SCADA.

Preguntas frecuentes

P1: ¿Qué información es más importante al buscar un motor de repuesto para este inversor?

Compare la tensión, corriente nominal, potencia, frecuencia, método de conexión y velocidad de funcionamiento requerida del motor. También tenga en cuenta el par de arranque, la inercia de la carga, el ciclo de trabajo y la refrigeración. La corriente de salida nominal verificada del variador debe soportar el motor en las condiciones de funcionamiento previstas.

P2: ¿Debo copiar el conjunto de parámetros directamente del variador anterior?

Utilice el conjunto de parámetros existente como referencia, no como una configuración final automática. Confirme que el hardware de repuesto admite las mismas funciones y que los datos del motor, las asignaciones de terminales, los límites de velocidad y los ajustes de protección se ajustan a la aplicación. Pruebe la nueva configuración en condiciones controladas.

P3: ¿Cómo debo investigar los disparos que se producen únicamente cuando la máquina transporta material?

Registre el código de fallo, la corriente de salida, la consigna de velocidad y las condiciones de carga durante el disparo. Compare estas lecturas con el funcionamiento sin carga. Compruebe el atascamiento mecánico, la carga del proceso, los ajustes de aceleración y la corriente nominal del motor antes de cambiar los parámetros de protección.

P4: ¿Qué debo verificar antes de confiar en Modbus RTU para el control remoto?

Confirme la capacidad de comunicación real del variador, el hardware de interfaz requerido, el cableado serie, la velocidad de transmisión, la paridad, la dirección de la estación y los registros admitidos. Pruebe el estado y la gestión de consignas por separado, y conserve un método de parada local seguro acorde con el diseño de seguridad de la máquina.

P5: ¿Qué detalles debo proporcionar al solicitar un presupuesto para este modelo exacto?

Proporcione el número de pieza completo, una fotografía de la placa de características, la potencia y corriente nominal del motor, la tensión de alimentación, el tipo de aplicación, los requisitos de comunicación y cualquier restricción especial de montaje o ambiental. Estos detalles ayudan a verificar la configuración del variador y reducen el riesgo de pedir una unidad incompatible.

Garantía, envío y detalles del paquete

• Producto: Inversor de frecuencia SEW-Eurodrive MC07B0550-5A3-4-00 MOVITRAC® 07B
• Garantía: Garantía de 12 meses, sujeta a los términos y condiciones aplicables del vendedor.
• Métodos de envío: FedEx, UPS y DHL, sujetos a los acuerdos de destino y envío.
• Contenido del paquete: Un inversor de frecuencia. Los cables, componentes de frenado, accesorios de comunicación y otros artículos se incluyen únicamente cuando se indican explícitamente en el presupuesto.
• Compatibilidad: Proporcione el número de modelo completo y los detalles de la aplicación para la revisión de la configuración antes de realizar el pedido.

Solicite un presupuesto a Global PLC Spare HUB para el MC07B0550-5A3-4-00. Comparta los datos de la placa de características de su motor y sus requisitos de alimentación para ayudar a confirmar la compatibilidad eléctrica antes de la compra.
