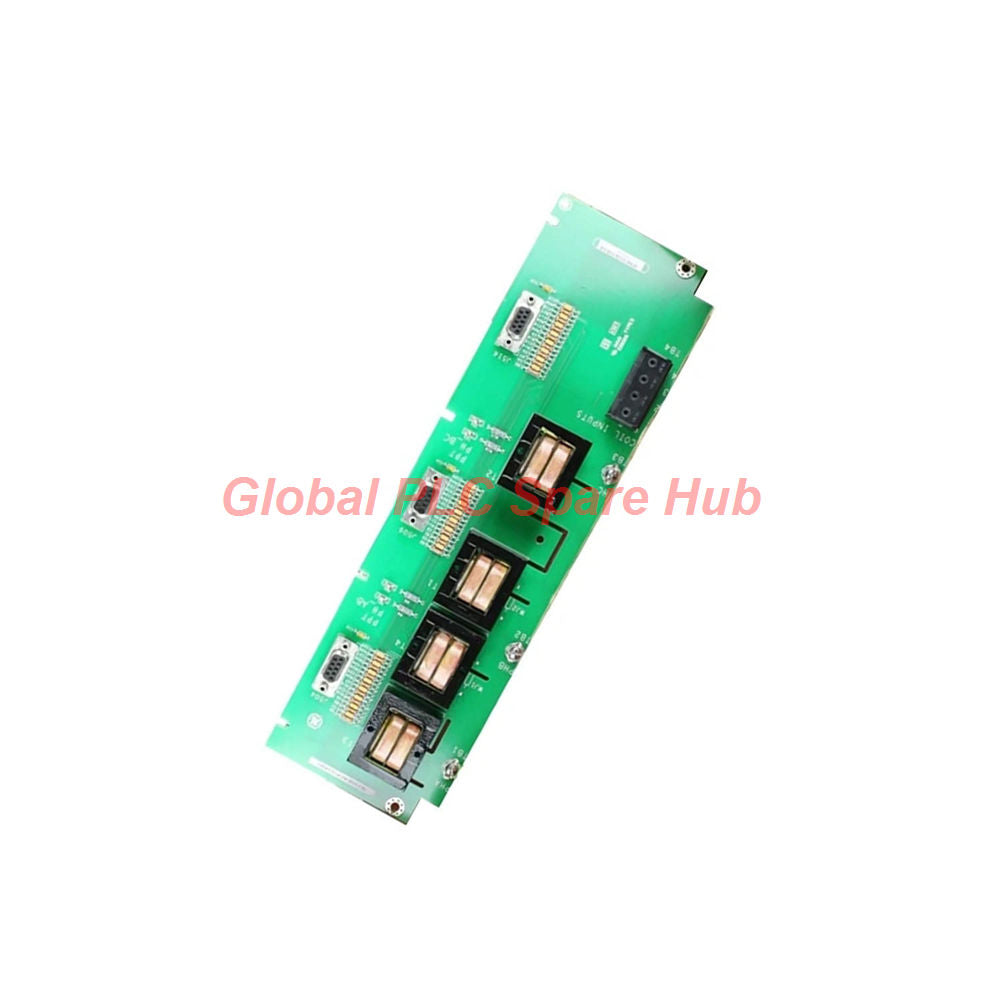

Tarjeta de retroalimentación de CA del excitador GE EX2100 IS200EACFG2ABB

Descripción general del producto

La IS200EACFG2ABB funciona como una interfaz de hardware de realimentación de CA de excitador de alta fiabilidad desarrollada para la serie de excitación GE EX2100. Este conjunto crítico de grado de instrumento ejecuta la monitorización directa de los parámetros de línea trifásicos, rastreando simultáneamente el voltaje bruto del transformador de potencial de potencia y las corrientes de campo del generador. Los ingenieros de planta implementan la IS200EACFG2ABB para establecer una regulación de bucle cerrado ultraestable dentro de las redes de control de generación de energía de servicios públicos a gran escala.

Especificaciones técnicas

• Marca: General Electric (GE)
• Modelo: IS200EACFG2ABB
• Serie de productos: Control de excitación EX2100
• Tipo de módulo: Tarjeta de realimentación de CA del excitador
• País de origen: Estados Unidos de América (EE. UU.)
• Circuito de medición de voltaje: Entrada PPT trifásica a través de transformadores de potencial de aislamiento integrados
• Circuito de medición de corriente: Interfaz de doble canal optimizada para matrices de sensores de realimentación de bobina de flujo/núcleo de aire
• Red de distribución de señales: Tres puertos serie DB9 paralelos que se dirigen directamente a los controladores centrales M1, M2 y C
• Distancia máxima de cableado: Longitud máxima de 90 metros entre esta tarjeta y el bastidor de la placa base EBKP
• Capacidad de aislamiento de entrada: Aislamiento de transformador de alto dieléctrico que protege las capas de procesamiento central de las sobretensiones de línea de alto voltaje
• Bloques de interfaz de terminal: Conjuntos de terminales de tornillo de alta resistencia designados como TB1, TB2, TB3 y TB4
• Tolerancia ambiental: Resistencia térmica de grado industrial que coincide con los perfiles estándar de los gabinetes de control de plantas de energía
• Diseño antiinterferencias: Topologías DB9 blindadas combinadas con filtrado interno equilibrado para bloquear el ruido ambiental electromagnético severo

Guía de instalación

• Confirme la desenergización total del sistema utilizando un probador de alto voltaje certificado antes de desbloquear la puerta del panel del gabinete auxiliar.
• Alinee la IS200EACFG2ABB sobre los tres soportes de montaje metálicos designados del gabinete.
• Asegure el chasis de la tarjeta mecánicamente apretando los tres tornillos de retención sin aplicar un par excesivo.
• Conecte las líneas de detección de voltaje PPT trifásico entrantes en los bloques de terminales de tornillo TB1, TB2 y TB3.
• Termine los bucles del sensor de corriente de núcleo de aire/flujo sin conexión a tierra directamente en la posición de terminal TB4 designada.
• Dirija los tres enlaces de comunicación DB9 blindados separados a sus respectivas placas de procesamiento del controlador.

Conveniencia de puesta en marcha y mantenimiento

• Las claras marcas de leyenda de los terminales en la serigrafía de la placa de circuito evitan los cruces de cables durante los cortes de mantenimiento de alto estrés.
• El diseño de montaje en espaciadores aísla la parte inferior de la traza del circuito de la acumulación de suciedad para facilitar la limpieza.
• La distribución DB9 triple redundante permite la prueba independiente de los canales M1, M2 y C sin detener la realimentación de todo el sistema.
• El diseño extraíble de acceso frontal permite a los ingenieros de campo verificar rápidamente las métricas de retención de cables con herramientas manuales simples.

Compatibilidad y expansión del sistema

• Construido específicamente para la alineación directa de la placa posterior del sistema dentro de la arquitectura de la caja del gabinete EX2100 Excitation Control.
• Comunica datos de manera fluida a la tarjeta de distribución de la placa base EBKP principal a través de largas tiradas de línea.
• La integración nativa admite configuraciones de control redundantes modulares triples sin requerir módulos de hardware de divisor de señal adicionales.

Certificación y estándares

• Fabricado bajo estrictas directrices de calidad ISO 9001
• Compatible con CE para aplicaciones de maquinaria industrial pesada
• Los componentes reconocidos por UL utilizan bases de sustrato de circuito ignífugos

Envío y garantía

• Plazo de entrega de envío: Garantía de envío rápido de 24 a 48 horas desde el stock del inventario
• Socios de mensajería: Entrega urgente en todo el mundo a través de la logística de la red FedEx, UPS y DHL
• Período de garantía: Protección de garantía de reemplazo integral de grado industrial de 12 meses

Escenarios de aplicación típicos

• Centrales térmicas: Proporciona datos de realimentación de campo de excitación del generador en tiempo real para mantener la sincronización de bloqueo de la frecuencia de la red.
• Instalaciones hidroeléctricas: Rastrea cambios de voltaje altamente dinámicos durante secuencias de aceleración rápida de turbinas para proteger las bobinas del generador.
• Cogeneración industrial: Gestiona la estabilidad de la red eléctrica local dentro de grandes fábricas de papel, refinerías y complejos de procesamiento químico.
• Controles de condensadores síncronos: Facilita el seguimiento preciso de la compensación de potencia reactiva alimentando vectores de voltaje de alta precisión a los controles del sistema.

Diagnóstico y aislamiento de fallas

• La duplicación de salida de triple canal permite que el sistema de control detecte instantáneamente las discrepancias entre las entradas M1 y M2 del controlador.
• Los eventos de bobina de corriente de circuito abierto activan códigos de falla instantáneos dentro de la interfaz de software de diagnóstico del terminal del controlador principal.
• Las caídas de voltaje a través de los transformadores de fase individuales se localizan inmediatamente en los terminales TB1, TB2 o TB3.
• La topología de plano de tierra integrado permite una fácil evaluación de los niveles de ruido de la señal durante las rutinas de solución de problemas utilizando osciloscopios portátiles.

Guía de adquisición y selección

• Seleccione la configuración IS200EACFG2ABB para reemplazar tarjetas de realimentación antiguas o defectuosas dentro de los paneles de control de excitación EX2100 activos.
• Verifique que su diseño de turbina específico utilice bobinas de núcleo de aire o de flujo para la detección de bucle de corriente de excitación del generador.
• Revise los planos de planta del panel de larga distancia para asegurarse de que su tendido de cables se mantenga por debajo del límite de señalización máximo de 90 metros.
• Asegúrese de que su lista de materiales de adquisición coincida con el código de revisión G2ABB específico para garantizar una coincidencia funcional precisa.

Perspectiva de Global PLC Spare HUB

La IS200EACFG2ABB muestra el dominio de General Electric en el diseño de hardware para sistemas de alta disponibilidad. Al colocar los transformadores de voltaje y los terminales de bobina de corriente en una sola tarjeta, GE elimina el retraso de datos causado por los componentes de arquitectura dividida.

La característica de ingeniería destacada es el diseño de salida de triple división que acciona tres puertos DB9 separados. Esto permite que la tarjeta proporcione datos de realimentación analógicos brutos idénticos a los canales de control M1, M2 y C simultáneamente. Asegura que una falla de puerto no causará un disparo total del sistema, lo que la convierte en un componente esencial para redes de servicios públicos críticas.

Preguntas frecuentes

¿Cómo gestiona esta tarjeta la degradación de la señal a través de la tirada máxima de cable de 90 metros?

La tarjeta utiliza salidas aisladas por transformador de alta impedancia que mantienen los niveles de voltaje de la señal estables en largas distancias. Para evitar la pérdida de señal, debe usar cables blindados de alta calidad y baja capacitancia especificados por General Electric para estas conexiones largas.

¿Puedo cambiar esta tarjeta de realimentación mientras el sistema de control de excitación está funcionando activamente?

No, nunca debe cambiar este componente mientras el sistema está activo. Los bloques de terminales manejan voltajes PPT brutos y enlaces de sensores de corriente; desconectar la tarjeta mientras está funcionando causará arcos y fallas peligrosas de sobrevoltaje.

¿Qué causa una diferencia de lectura entre las salidas del controlador en los puertos DB9 M1 y M2?

Este problema generalmente indica una conexión suelta en un puerto DB9 o una interferencia electromagnética localizada en esa tirada de cable específica. Limpie los pines y verifique que los blindajes del cable estén correctamente conectados a tierra en el límite del gabinete.

¿Los transformadores de potencial integrados requieren calibración de campo manual antes del arranque inicial del sistema?

Los transformadores de potencial se calibran en fábrica para proporciones de escala exactas antes de la entrega. Solo necesita ejecutar la verificación de bucle a nivel de sistema estándar utilizando el software de su panel para que los registros de software generales coincidan con los valores de su línea.

¿Qué sensores de corriente específicos están diseñados para conectarse directamente al bloque de terminales TB4?

El bloque de terminales TB4 se conecta a dos bobinas de núcleo de aire o de corriente de flujo. No conecte transformadores de corriente estándar directamente a este bloque sin un acondicionamiento de entrada coincidente, o saturará la entrada y obtendrá datos de realimentación incorrectos.
