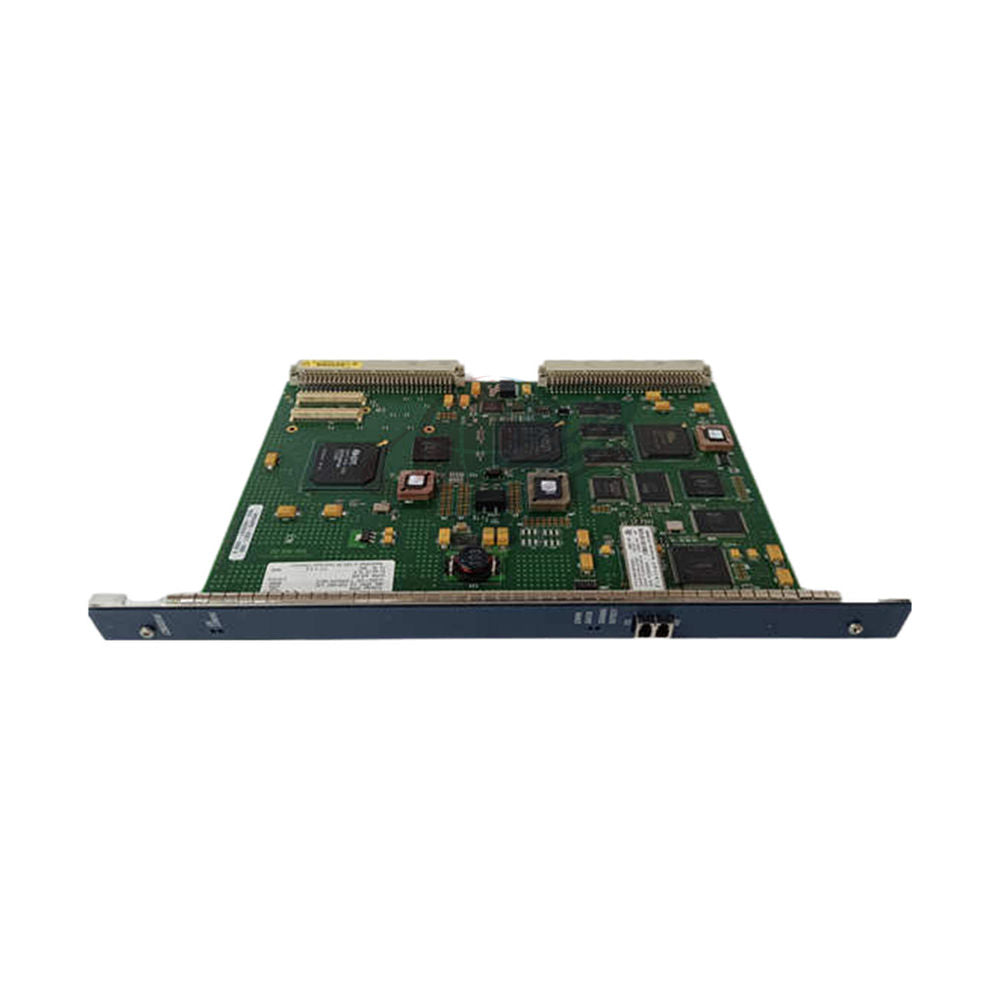

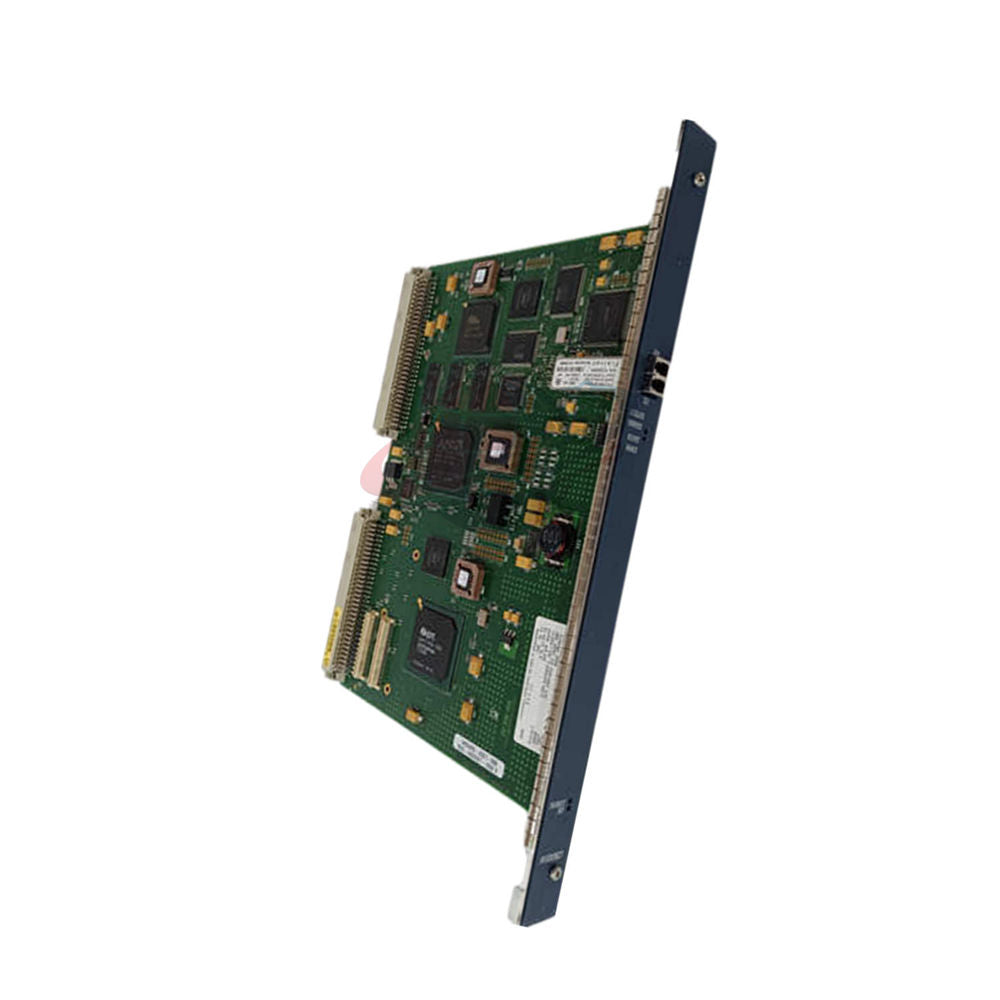

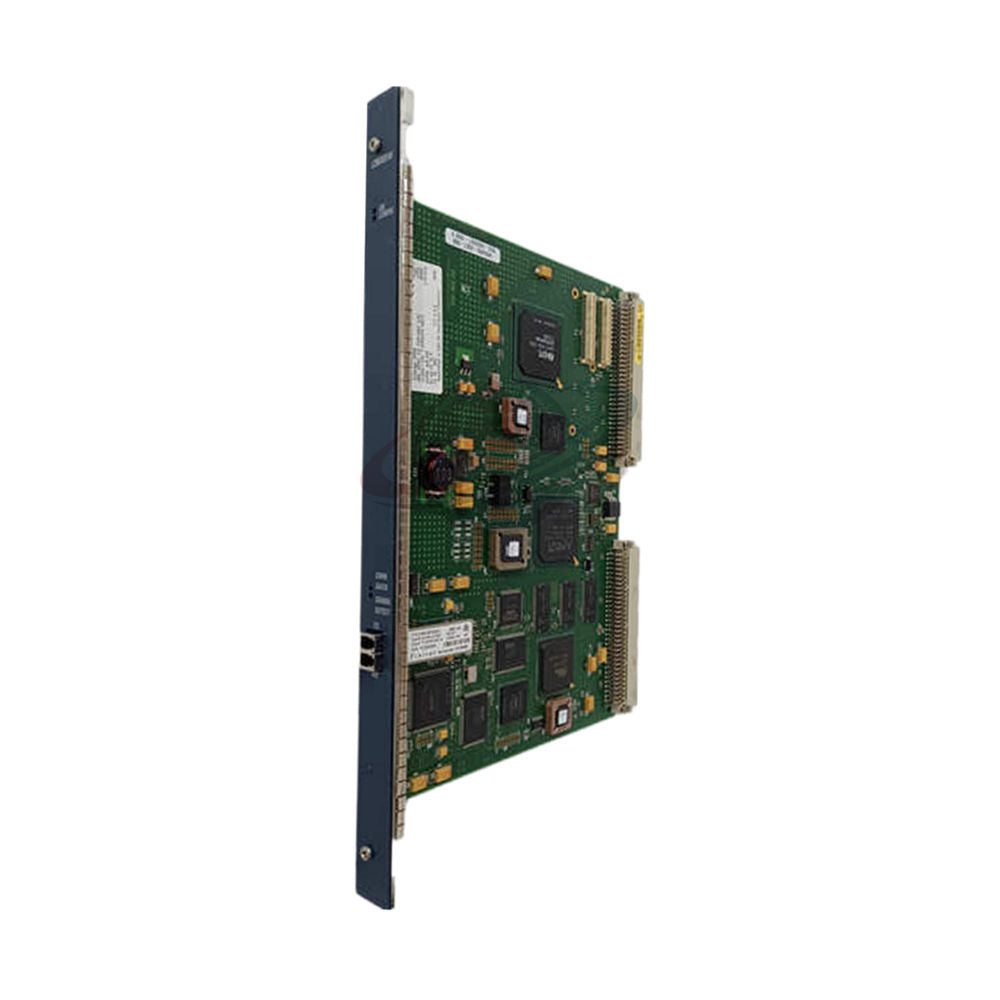

Módulo de Intercambio de Memoria de Control PACSystem RX7i GE Fanuc IC698CMX016

Manufacturer: GE Fanuc
Product No.: IC698CMX016
Condition： En stock
Product Type: Módulo de Intercambio de Memoria
Product Origin: USA
Payment: T/T, Western Union
Weight: 620g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

IC698CMX016 PACSystem RX7i Resumen de intercambio de memoria de control (CMX)

El GE Fanuc IC698CMX016 funciona como un módulo de intercambio de memoria de control (CMX) de alto rendimiento. Permite el intercambio determinista de datos a través de las plataformas PACSystem RX7i. Este módulo utiliza tecnología de memoria reflectante para sincronizar datos entre múltiples PLC. Opera independientemente de la CPU para garantizar una sobrecarga de procesamiento nula. El IC698CMX016 admite redes de fibra óptica de alta velocidad. Sigue siendo compatible con los dispositivos de la serie VMIC 5565 para una integración perfecta del sistema.

Especificaciones técnicas

Marca: GE Fanuc (Soporte actual a través de Emerson Automation)
Modelo: IC698CMX016
Serie: PACSystem RX7i
Tipo de módulo: Intercambio de memoria de control (CMX)
Memoria de usuario: SDRAM de 16 MB con paridad
Velocidad de transmisión: Tasa de datos de 2,12 Gbaudios
Velocidad de transferencia de red: 43 MB/s hasta 174 MB/s
Tamaño del paquete: Paquetes dinámicos de 4 a 64 bytes
Capacidad de nodos: Admite hasta 256 nodos por red
Interfaz de comunicación: Fibra óptica multimodo a través de conectores LC
Tensión de funcionamiento: +5VCC desde el backplane
Requisito de corriente: 1,8 amperios
Pérdida de inserción: Máximo 0,35 dB
Temperatura de funcionamiento: -20°C a +85°C
Tamaño físico: 6.299 x 9.187 pulgadas (módulo de una sola ranura)

Instalación y compatibilidad

Instale el IC698CMX016 en cualquier ranura única de un rack RX7i.
Asegúrese de que la CPU RX7i utilice la versión de firmware 2.00 o superior.
Utilice Proficy Machine Edition (PME) Logic Developer versión 4.5 o posterior.
Conecte los nodos utilizando un bucle en cadena a través de cables de fibra óptica multimodo.
El módulo se integra perfectamente con el hardware de memoria reflectante VMIC 5565.

Diagnóstico y mantenimiento

LED OK: Indica que el módulo pasó los diagnósticos internos de encendido.
LED CONFIG: Señala que la configuración de hardware coincide con la configuración de software.
LED OWN DATA: Se ilumina cuando el módulo detecta su propio paquete de datos.
LED SIGNAL DETECT: Confirma una señal óptica válida en el puerto RX.
Detección de errores: La monitorización de errores de red incorporada garantiza una integridad de datos fiable.

Escenarios de aplicación típicos

Sincronización de datos determinista de alta velocidad entre múltiples controladores PACSystem RX7i.
Intercambio de datos en tiempo real en sistemas de control distribuido (DCS) complejos.
Conexión de PLC a dispositivos de campo y simuladores especializados de alta velocidad.
Operaciones de modo de transferencia redundante para procesos de automatización de misión crítica.

Perspectiva de Global PLC Spare HUB

El IC698CMX016 es esencial para los ingenieros que requieren una latencia ultrabaja. Omite los protocolos de red estándar para proporcionar actualizaciones directas de memoria a memoria. Este módulo es ideal para grandes sistemas de generación de energía y fabricación. Proporciona un rendimiento constante sin sobrecargar los recursos del controlador principal.

Envío y garantía

Garantía: Incluye una garantía completa de 12 meses.
Socios de envío: Entrega urgente en todo el mundo a través de FedEx, UPS y DHL.
Tiempo de envío: Los pedidos se envían en un plazo de 24 a 48 horas.
Lista de empaque: Un módulo GE Fanuc IC698CMX016 en embalaje protector.

Preguntas frecuentes (FAQ)

¿El IC698CMX016 requiere una lógica de CPU específica para transferir datos?

No, este módulo es independiente de la CPU y maneja la sincronización de datos automáticamente.

¿Cuál es la distancia máxima soportada por los puertos de fibra óptica?

El módulo admite medios de fibra multimodo de hasta 300 metros (984 pies).

¿Cómo soluciono la falta de comunicación entre nodos?

Verifique el LED SIGNAL DETECT para confirmar la conectividad física de la fibra primero.

¿Puedo mezclar este módulo con diferentes marcas de memoria reflectante?

Está diseñado específicamente para ser compatible con la familia VMIC 5565.

Guía de selección y compra

Verifique la versión del firmware de su CPU PACSystem RX7i antes de comprar.
Confirme que el recuento de nodos de su red no excede el límite de 256 nodos.
Seleccione cables de fibra óptica LC de alta calidad para minimizar la pérdida de inserción.
Haga coincidir el tamaño de la memoria (16 MB) con otros nodos de su red reflectante.
